FSA-100系列 频谱分析仪

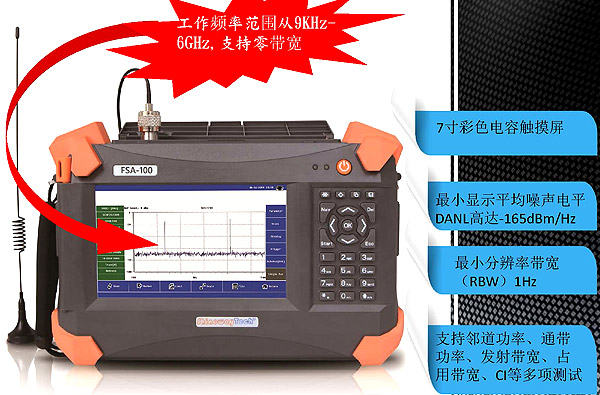

产品特点
●全数字中频技术
●工作频率范围从9KHz到4/6GHz
●最小显示平均噪声电平DANL 高达-165dBm/Hz
●功率动态范围高达100dB，最大测试功率27dBm
●SSB相位噪声典型值-90dBc/Hz @10kHz偏移
●最小分辨率带宽（RBW）1Hz
●射频衰减范围0~55dB，5dB步进
●支持邻道功率，通带功率，发射带宽，占用带宽，CI等多项测试
●零带宽测试支持AM，FM，FFT，IQ等多种方式解调
●7寸彩色触摸电容屏显示，高分辨率1024*600
●强大的仪表文件批量编辑/删除/过滤等管理功能
●支持普通，黑白，夜视，高亮等多种显示模式
●4.5小时续航时间
信维科技®FSA-100系列频谱分析仪频率范围9KHz-6GHz，广泛适用于2G/3G/4G/5G等多种制式测试。FSA-100系列具有业内罕见的高接收灵敏度性能，最小典型平均噪声电平高达-165dBm/Hz。功率测量动态范围高达100dB，最大射频输入功率超过27dBm。FSA-100系列系列采用7寸超大电容触摸屏设计，分辨率高达1024*600，用户体验极好。
FSA-100系列将高性能、高便携性与可操控性完美的结合，卓越的工程化设计，使其具有体积小和重量轻的特点。同时，配合4.5小时以上工作时长，满足全天各种复杂外场环境信号测试。FSA-100系列系列是新一代无线网络建设、升级、维护必不可少的测量工具。
测试界面（扫频模式）
测试界面（邻道功率比）
技术指标 | FSA-100A | FSA-100B4 | |
测量模式 | |||
扫频模式 | 普通扫频,邻道功率比,通道功率,OBW/EBW,载噪比 | ||
零频模式 | AM,FM,FFT,IQ 解调 | ||
频率 | |||
频率范围 | 9 kHz 至 6GHz | 9 kHz 至 4GHz | |
计数器分辨率 | 1 Hz | ||
频率范围 | 零带宽,100 Hz ~6GHz | ||
频率分辨率 | 1 Hz | ||
频率参考源 | |||
基准频率 | 100 MHz | ||
初始精度（15℃至 35℃） | <±1 ppm | ||
温度稳定性 | <±0.5 ppm | ||
老化率 | <1.5 ppm/ 年 | ||
SSB相位噪声@1GHz | |||
10 kHz载波偏移 | <-90 dBc/Hz（典型值） | ||
100 kHz载波偏移 | <-100 dBc/Hz（典型值） | ||
1 MHz载波偏移 | <-115 dBc/Hz（典型值） | ||
带宽 | |||
分辨率带宽RBW（-3 dB） | 1 Hz 至 3 MHz，步进为 1-3-10 | ||
滤波器形状因子（60 dB：3 dB） | <5 | ||
视频带宽VBW（-3 dB） | 1 Hz 至 3 MHz，步进为 1-3-10 | ||
幅度 | |||
测量范围 | 显示平均噪声电平（DANL）至 +27 dBm | ||
测试精度 | ±1.5dB | ||
参考电平范围 | -160dBm~+40dBm | ||
衰减器范围 | 0dB~55dB,5dB步进 | ||
幅度单位 | dBm/dBv/dBmV/dBuV/V/mV/uV/W/mW/uW/nW/pW | ||
最大承受直流电压 | 50 V | ||
最大损坏电平 | 连续信号 +28 dBm (50MHz~6GHz) 脉冲信号 +31 dBm (50MHz~6GHz) 注：射频衰减为30dB 连续信号 +28 dBm (50MHz~6GHz) | ||
+10 dBm (9kHz~50MHz) | |||
显示平均噪声电平（DANL） | |||
测试条件： 参考电平小于-40dBm，射频衰减为 0 dB，迹线平均次数 ≥ 50，归一化到 1 Hz， 20℃至 30℃，输入阻抗为 50 Ω | |||
前置放大器关 | 9 kHz 至 10MHz | <-143 dBm（典型值） | |
10MHz 至 1GHz | <-157 dBm（典型值） | ||
1 GHz 至 2 GHz | <-156 dBm（典型值） | ||
2GHz 至 3 GHz | <-152 dBm（典型值） | ||
3 GHz 至 4 GHz | <-152 dBm（典型值） | ||
4 GHz 至 5 GHz | <-146 dBm（典型值） | ||
5 GHz 至 6 GHz | <-145 dBm（典型值） | ||
前置放大器开 | 9 kHz 至 10MHz | <-147 dBm（典型值） | |
10MHz 至 1GHz | <-165 dBm（典型值） | ||
1 GHz 至 2 GHz | <-165 dBm（典型值） | ||
2GHz 至 3 GHz | <-163 dBm（典型值） | ||
3 GHz 至 4 GHz | <-164 dBm（典型值） | ||
4 GHz 至 5 GHz | <-159 dBm（典型值） | ||
5 GHz 至 6 GHz | <-155dBm（典型值） | ||
显示功能 | |||
显示电平 | |||
显示格数 | 1,2,3,5,10,15,20dB | ||
显示点数 | |||
普通带宽 | 551（典型值） | ||
零带宽 | 1024 | ||
迹线 | |||
迹线个数 | 4 | ||
迹线功能 | 最大保持,最小保持,视频平均,功率平均,冻结,刷新 | ||
显示方式 | 只显示数据,只显示内存,数据和内存,数据加/减内存,数据到内存 | ||
射频输入 VSWR | |||
测试条件：（射频衰减 ≥ 10 dB） | |||
VSWR | 300 kHz 至 3 GHz | <2（标称值） | |
3 GHz 至 6 GHz | <2（标称值） | ||
非线性指标 | |||
二次谐波失真 | 测试条件： 射频衰减为 10 dB ，-30 dBm输入 | ||
10MHz~1.5GHz | <-60dBc | ||
1.5GHz-3GHz | 无 | ||
三阶互调 | 测试条件：射频衰减为10db，-20dBm输入，频率间隔1MHz | ||
30~3000MHz | +12dBm | ||
3000~6000MHz | +10dBm | ||
杂散响应 | |||
残留杂散 | <-90dBm，射频衰减为0dB | ||
输入相关杂散 | <-80dbc测试条件：射频衰减为0db, -20 dBm输入 | ||
中频馈通 | <-55dBc; 中频 = 125MHz， | ||
镜像抑制 | <-60dbc @ F1±250MHz (F1：输入信号频率) | ||
扫描 | |||
扫描时间 | 扫宽 ≥ 100 Hz | 1 ms 至 2,000 s | |
零扫宽 | 80μs 至300 s | ||
扫描模式 | 连续，单次 | ||
触发 | |||
自由触发 | |||
视频触发 | 阈值可编辑 | ||
检波 | |||
检波方式 | 正峰值，负峰值，采样，均值，标准检波 | ||
接口 | |||
射频信号输入 | 阻抗 | 50 Ω | |
连接器 | N 型阴头 | ||
参考源 | |||
内部参考源 | 频率 | 100 MHz，±1 ppm | |
外部参考源输入 | 频率 | 100 MHz | |
输入电平 | 0 dBm 至 +10 dBm | ||
阻抗 | 50 Ω | ||
连接器 | SMA（阴） | ||
通信接口 | |||
USB接口1 | 连接器 | Type A | |
USB 接口2 | 连接器 | Type B | |
网口 | 连接器 | 10/100M，RJ-45 | |
电源适配器 | |||
输入电压范围 | 100 V 至 240 V AC，50~60Hz | ||
输出电压范围 | 16 V DC/3.75A | ||
一般技术规格 | |||
语言 | 中文，英文 | ||
显示屏幕 | 7英寸电容触摸屏，1024×600 像素 | ||
内部存储 | 16GB SD卡 | ||
电池 | 11.8V，7800毫安时 锂充电电池 | ||
整机功耗 | 16 W（典型值） | ||
环境 | |||
温度 | 工作温度范围 | -10℃至 55℃ | |
存储温度范围 | -40℃至 70℃ | ||
湿度 | 0℃至 30℃ | ≤ 95% 相对湿度 | |
30℃至 40℃ | ≤ 75% 相对湿度 | ||
海拔 | 操作高度 | 2000 米以下 | |
尺寸 | |||
(宽×高× 深) | 290 mm × 175 mm × 75 mm | ||
重量 | |||
带电池重量 | 2. 8 kg | ||
* 上述参数如有变化，恕不另行通知；
备注：
(1) 技术指标适用于以下条件：仪器处于校准周期内，在0℃至55℃温度环境下存放至少两小时，并且预热40分钟。对于本手册中的数据，若无另行说明，均为包含测量不确定度的技术指标。
(2) 典型值：表示在室温（约25℃）条件下，80%的测试结果均可达到的典型性能。该数据并非保证数据，并且不包含测量的不确定度。
(3) 标称值：表示预期的平均性能或设计的性能特征，如50Ω连接器。该数据并非保证数据，并且是在室温（约25℃）条件下测量所得。
(4) 测量值：表示在设计阶段测量的性能特征，进而可与预期性能进行比较，如幅度漂移随时间的变化。该数据并非保证数据，并且是在室温（约25℃）条件下测量所得。
(5) 如无另行说明，手册中的所有图表来自于多台仪器在室温下所测量的结果。
Ø 订货信息
标准配置：
主机、快速操作指南、电源适配器、锂电池、便携包。
