MTP-200-OSA系列 1250至1650nm手持式高性能光谱分析仪|信维科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

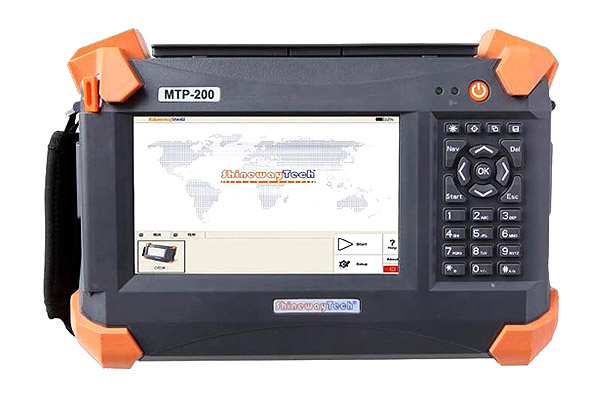

MTP-200-OSA系列 便捷式高性能OSA
多功能、高性能的CWDM+DWDM测试
● 覆盖S,C,C+L波段测试
● 最高可达160通道测试
● DWDM通道间隔低至50GHz
● 符合ITU G.694.1 标准 (DWDM)
● 符合ITU G.694.2 标准 (CWDM)
● 波长精度：±50pm
● 动态范围>50dB
● PLD<0.3dB
● 通道功率测试功能
● 通道阈值探测功能
● 带内OSNR测试
便携式、多功能抗震防摔平台设计
● 重量轻，含电池仅2.1kg
● 美观、高强度护角设计
● 符合人体工程学原理，易于操作使用
● 支持WiFi/蓝牙/GPS功能
● 可通过网络远程控制
● 优化电池管理可支持10小时测试
● 直接打印功能
超大高清彩色触摸屏设计
● 7寸触摸屏，防水、防尘、防震设计
● 反应灵敏、显示清晰、操作便捷
强大的MTP Suite PC分析软件
● 迹线详细分析与对比功能
● 批量修改和批量打印功能
● 远程控制功能
● 报告输出
网络远程控制功能（可选） 光纤端面检测功能（可选）
● 轻松快速组网 ● 焦距轮调，可快速调焦
● 可实现远程控制仪表操作 ● 高精度，清晰显示
● 可应用于多种标准适配器
应用
● DWDM/CWDM网络构建/安装/维护
● 激光器件的测试
● 网络维护/故障解决
关键词:
MTP-200-OSA平台 | |||
显示 | 7寸TFT触摸屏 (800×480) | ||
数据接口 | 2个USB; 1个RJ-45 LAN 10/100 Mbit/s | ||
数据存储 | 2G内存卡 | ||
供电方式 | 锂充电电池 / AC适配器 | ||
电池使用时间 | 10小时连续操作 | ||
工作温度 | -20℃ ~ 50℃ | ||
保存温度 | -40℃ ~ 60℃ | ||
相对湿度 | 0~95%（无结露） | ||
重量 | 2.1kg | ||
尺寸(长×宽×高) | 290×175×75 mm | ||
OSA模块 | |||
波长范围 | 全波段 | C+L 波段 | C 波段 |
1250 – 1650 nm | 1521 – 1611 nm | 1527 – 1567 nm | |
通道数 | 160 | ||
通道间隔 | 50 / 100 GHz | ||
输入功率范围 | -50 to +15 dBm | ||
最大输入功率 | +30 dBm | ||
通道功率精度 | ±1.0 dB | ±0.5 dB | ±0.5 dB |
功率测量重复性 | 0.1 dB | ||
PDL | < 0.5 dB | < 0.3 dB | < 0.3 dB |
绝对波长精度 | ±500 pm | ±50 pm | ±50 pm |
波长重复性 | ±100 pm | ±10 pm | ±10 pm |
波长分辨率 | 3.5 nm | 0.35 nm | 0.16 nm |
波长读数 | 10 pm | 1 pm | 1 pm |
光抑制比ORR | >40 dB | ||
基底噪声 | -55 dBm | ||
扫描时间 | 10s | 7s | 5s |
MCI100 光纤端面检测功能（选配） | |
显示点阵 | 400×300µm |
精度 | ≤1.5µm |
调焦 | 手动调焦 |
显微镜尺寸 | Ø32×175mm |
* 上述参数如有变化，恕不另行通知。
订购信息：
标准配置：主机，锂电池，软件，便携包，保修卡，校准证书。
可选配功能模块：MCI100：OCI光纤端面检测模块 RC100: 远程控制功能模块
