频率范围9kHz至3/6/12GHz
<100μs的极快开关速度
AM、FM、PM、扫描和脉冲调制
极低的相位噪声：-145dBc/Hz @100MHz和10@kHz失调
SPI 和 micro-USB 集成接口
可通过MATLAB、Python、LabVIEW和其他软件编程环境进行远程编程。
超小型、紧凑的模块平台，满足 OEM 和定制要求和应用
多仪器同步能力
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
频率1MHz至14/20/31.8/44GHz1 GHz 时的输出功率：+21 dBm频率转换：9 ms1 GHz 时的谐波：-55 dBc1 GHz 时，20 kHz 频偏处的相位噪声-143 dBc/Hz (10 kHz offset)
频率范围100kHz至6/12/20/26GHz采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极良好的频率稳定度具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-130dBc/Hz@100kHz）非常好的信号纯度，非谐波杂散低至-80dBc宽广且精确的输出功率范围完整的调制功能，例如AM、FM，PM，脉冲和脉冲码型等以及多种调制复合输出30µs的高速切换（频率和幅度）扫描，触发功能和灵活的外部参考频率（介于1至250 MHz之间）低功耗：可选用内置电池供电或允许在户外现场应用中将电池移动电源用于直流电源供电各种机箱外壳形式：便携式/台式，19英寸机架安装式等本地前面板触摸屏操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC操控的本地或远程操作（SCPI 1999）

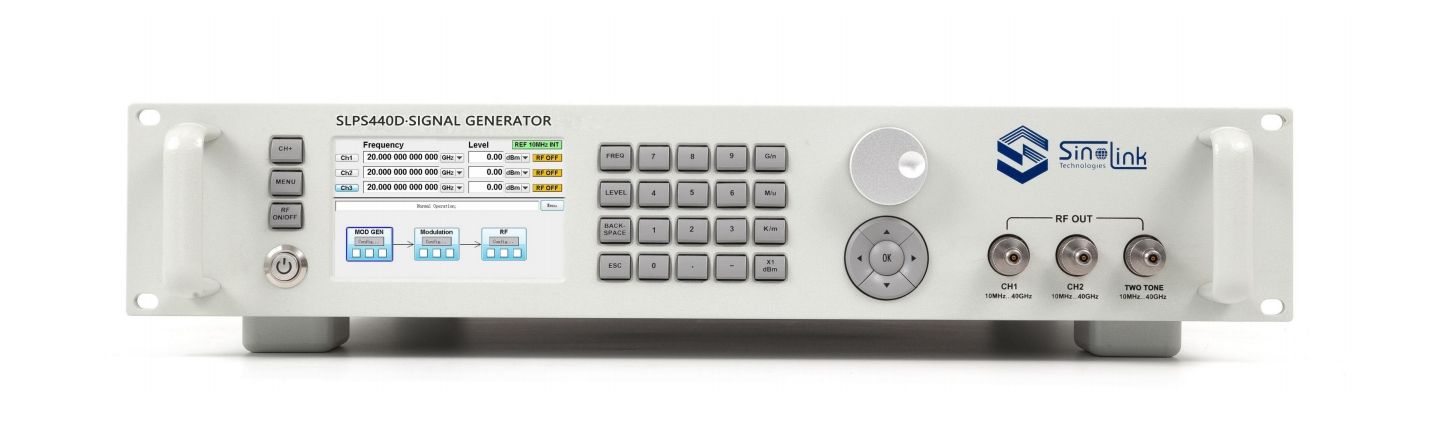

SLPS12D：10MHz至12GHzSLPS24D：10MHz至24GHzSLPS40D：10MHz至40GHzSLPS45D：10MHz至45GHzSLPS67D：10MHz至67GHz• 平衡产品性能和购入预算最大输出功率:>+20dBm (典型值，@10GHz)• 相位可调节范围: 360°• 相位可调节步进: 0.1°• 相位噪声<-107dBc/Hz (10GHz,1kHz 偏移）• 多通道相参输出• 具备窄脉冲调制功能,最小脉宽 50ns• 高度集成,体积小巧
同厂商产品
100kHz至20/40GHz单通道微波信号发生器频率分辨率：0.001Hz1GHz时相位噪声为-134dBc/Hz，10GHz时相位噪声为-115dBc/Hz，载波偏移为10kHz最大振幅 10dBm 校准，15dBm 可设置最小幅度 -50dBm 校准，-70dBm 可设置幅度分辨率：0.01dBAM、FM、PM、扫描和脉冲调制超小型、紧凑型模块平台，满足 OEM 和定制要求SPI 和 USB C 集成接口多仪器同步能力
频率范围9kHz至3/6/12GHz相位相参1、2、4、16通道可选单个 3U 机箱中多达 16 个相位相干通道极快的开关速度<100usAM、FM、PM、扫描和脉冲调制极低的相位噪声：-145dBc/Hz @100MHz和10@kHz失调USB 和 LAN 接口密度最高、空间效率最高的机架式平台可通过MATLAB、Python、LabVIEW和其他软件编程环境进行远程编程。
频率范围9kHz至3/6/12GHzAM、FM、PM、扫描和脉冲调制极低的相位噪声：-145dBc/Hz @100MHz和10@kHz失调现场就绪，配备 10 英寸触摸屏，适合白天和夜间使用，电池续航时间为 2 小时可通过MATLAB、Python、LabVIEW和其他软件编程环境进行远程编程。用于仪器安全的可移动 uSD 卡
- «
- 1
- »

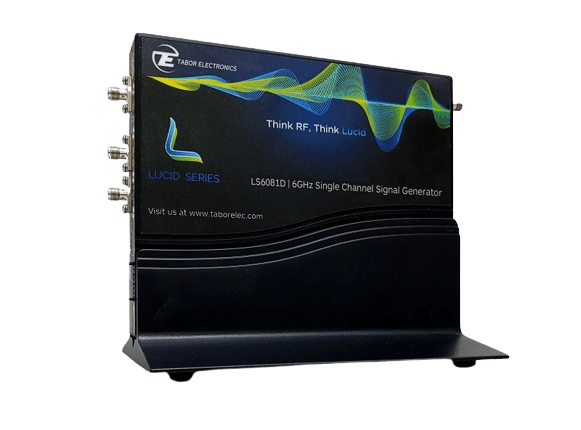

Lucid D系列9kHz至3/6/12GHz 1/2/4超低相噪信号发生器|Tabor (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
桌面平台在市场上最小的尺寸模块中提供了功能齐全的全尺寸射频模拟信号发生器的所有功能。它体积小，可以将其用作桌面单元或轻松扩展到数百个通道，同时将所需的空间保持在最低限度，使其达到 3、6 和 12GHz，出色的信号质量和完整性以及快速的开关速度。
极快的开关速度
在当今世界，无论是在设计中、在生产车间还是在ATE系统内部，时间都是一个关键因素。Tabor 的全新 Lucid 系列开关速度小于 100μs，可确保在最短的时间内实现最大测量，从而设定了业界最高的吞吐量标准。
信号完整性和纯度
在当今的测试和测量应用中，最重要的要求之一是高信号质量。在100MHz时，Tabor的全新Lucid系列平台在10 kHz载波偏移时具有-145dBc/Hz的典型SSB相位噪声，在1GHz时为-132dBc/Hz，可提供当今市场上质量最好的信号之一，满足对清晰和精确信号日益增长的需求。
调制方案
信号突发和啁啾声已成为任何航空航天或国防应用日常生活中的常见需求。使用Tabor的全新Lucid系列，任何脉冲调制都是可能的，无论其“窄”脉冲还是“标准”脉冲需要。除了出色的脉冲调制性能外，Lucid 系列还配备了许多 CW 干扰器，以及 AM、FM、PM 和 Sweep 等调制信号。
控制单元和编写代码的多种方法
Tabor的Lucid系列配有自己的专用软件，可通过图形用户界面（GUI）以及一整套驱动程序控制仪器功能、模式和特性，允许您在各种环境中编写应用程序，包括LabVIEW、Python、CVI、C++、VB和MATLAB。您还可以将提供的 dll 链接到其他基于 Windows 的 API，或使用低级 SCPI 命令对仪器进行编程，无论您的应用程序是为 Windows、Linux 还是 Macintosh 操作系统编写的。
关键词:
Lucid 系列信号发生器特性：
3, 6, 和 12GHz 的单通道桌面型号
极快的切换速度
优越的信号完整性和纯度
内置 SPI 和 micro-USB 接口
支持 AM, FM, PM, Sweep, Pulse & Pattern 调制
可通过 MATLAB, Python, LabVIEW 等软件编程环境远程编程
适用于 OEM 和定制要求的灵活模块平台
技术规格：
分辨率: 1 μs
点数:
列表: 2 至 4,096
步进: 2 至 65,535
步进变化: 线性
触发: 自由运行, 外部, 总线, 定时器
频率范围:
LS3081D: 9 kHz 至 3GHz
LS6081D: 9 kHz 至 6GHz
LS1291D: 9 kHz 至 12GHz
频率分辨率: 0.001 Hz
相位偏移: 0.01 deg
切换速度:
标准: 500 μs
FS 选项: 100 μs
幅度:
最大输出功率: 可设置为 +20 dBm (校准: +15 dBm)
最小输出功率: 基础 LP 选项 (可设置: -30 dBm 至 -100 dBm) (校准: -20 dBm 至 -80 dBm)
分辨率: 0.01 dB
功率静音: -95 dBm
输出回波损耗: -10 dBm
精度 (dB): -50dBm 至 +15dBm (-90dBm 至 -50dBm)
输入:
调制输入:
连接器类型: MMCX
输入阻抗: 50Ω
最大输入电压: ±1V
输入损坏等级: ±3.5V
脉冲/触发输入:
连接器类型: MMCX
输入阻抗: 50Ω
输入电压: TTL, CMOS 兼容
阈值: 1.5V
损坏等级: -0.42V 或 5.42V
外部参考输入:
连接器类型: SMA
输入阻抗: 50Ω
波形: 正弦波或方波
频率: 10/100MHz
功率: -3 dBm 至 +10 dBm
绝对最大等级: +15 dBm
锁定范围: ±2 ppm
相位噪声 (dBc/Hz): 在 10kHz 偏移下测量
1 GHz: -138 (典型)
2 GHz: -133 (典型)
3 GHz: -130 (典型)
6 GHz: -124 (典型)
12 GHz: -118 (典型)
谐波 (dBc): 至 100 MHz: -30 dBc；100 MHz 至 12 GHz: -50 dBc
次谐波 (dBc): 6 至 12 GHz: -55 dBm
调制:
频率调制: 最大偏差 10 MHz
幅度调制 (AM): 线性类型，最大可设置 90%，深度分辨率 0.1%，调制速率 DC 至 100 kHz
相位调制: 峰值偏差 360 度，调制速率 DC 至 100 kHz
脉冲调制 (PLS 选项): 开/关比率 60 dB，上升/下降时间 (10%-90%): 15ns (典型)，分辨率 6.4ns，最小宽度 32ns，重复频率 DC 至 10 MHz
模式调制 (PAT 选项): 步数 1 至 2048，步重复 1 至 65535，开/关时间 32 ns 至 20 天
扫描: 范围同频率范围，模式包括频率步进、幅度步进、列表，停留时间 10 μs 至 1000 s
频率参考:
温度稳定性: ±25 ppb 最大
老化: ±3 ppm 20 年
预热时间: 30 分钟
输出:
RF OUT: 阻抗 50Ω，连接器类型 SMA，输出数量 1
REFERENCE OUT: 阻抗 50Ω，连接器类型 2 x SMA，频率 10 MHz 或 100 MHz，波形正弦波，功率 3 至 7 dBm
一般规格：
电压: +12.0 至 +12.6 VDC
功率消耗: 正常操作 18W，最大 24W
接口: MICRO-USB, SPI
尺寸: 12 x 16 x 2.5 cm
重量: 未包装 1.0 kg，发货重量 1.5 kg
温度: 操作 0°C 至 +40°C，存储 -40°C 至 +70°C
预热时间: 15 分钟
湿度: 85% RH，非凝结
安全: CE 标记，IEC61010-1:2010
EMC: IEC 61326-1:2013
校准: 2 年
保修: 3 年标准
订购信息：
型号描述:
LS3081D: 3GHz 射频模拟信号发生器桌面模块
LS6081D: 6GHz 射频模拟信号发生器桌面模块
LS1291D: 12GHz 射频模拟信号发生器桌面模块
选项:
LP: 低功率选项 (-90dBc)
PLS: 脉冲调制
PAT: 模式调制
FS: 快速切换
下载类型: Software (软件)
名称: Lucid Soft Front Panel Software
版本: Ver. 1.3.410
日期: 26/06/2023
下载地址: Download
下载类型: Data Sheets (数据表)
名称: Data Sheet Lucid Desktop
版本: Ver. 2.4
日期: 24/03/2022
下载地址: Download
下载类型: Manuals (手册)
名称: Lucid/Lucid-X Desktop User Manual
版本: Ver. 1.4
日期: 19/10/2023
下载地址: Download
下载类型: Drivers (驱动程序)
名称: IVI driver for models LS308XB LS608XB, LS129XB 64b
版本: Ver. 1.3.0
日期: 28/02/2021
下载地址: Download
下载类型: Manuals (手册)
名称: Lucid/Lucid-X Programming Manual
版本: Ver. 1.2
日期: 31/01/2024
下载地址: Download
下载类型: Firmware (固件)
名称: LUCID FPGA HW Ver G
版本: Ver. 03092023
日期: 03/09/2023
下载地址: Download
