100kHz至8/20/40GHz单通道微波信号发生器
频率分辨率：0.001Hz
1GHz时相位噪声为-134dBc/Hz，10GHz时相位噪声为-115dBc/Hz，载波偏移为10kHz
最大振幅 10dBm 校准，15dBm 可设置
最小幅度 -50dBm 校准，-70dBm 可设置
幅度分辨率：0.01dB
AM、FM、PM、扫描和脉冲调制
2 插槽 PXIe 模 块 设计 在 最小 机架 空间 内 实现 最大 通道 密度
多仪器同步能力
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
频率范围：1 MHz 至 3/6 GHz频率转换：5 ms相位噪声（1 GHz，20 kHz 频偏）：–122 dBc/Hz杂散（1 GHz，谐波）：–29 dBc输出功率（1 GHz）：+19 dBm
采用最新PXIe标准架构，适配PXIe标准机箱输入信号频率范围100kHz至8/26.5/43.5GHz最大实时分析带宽高达1GHz

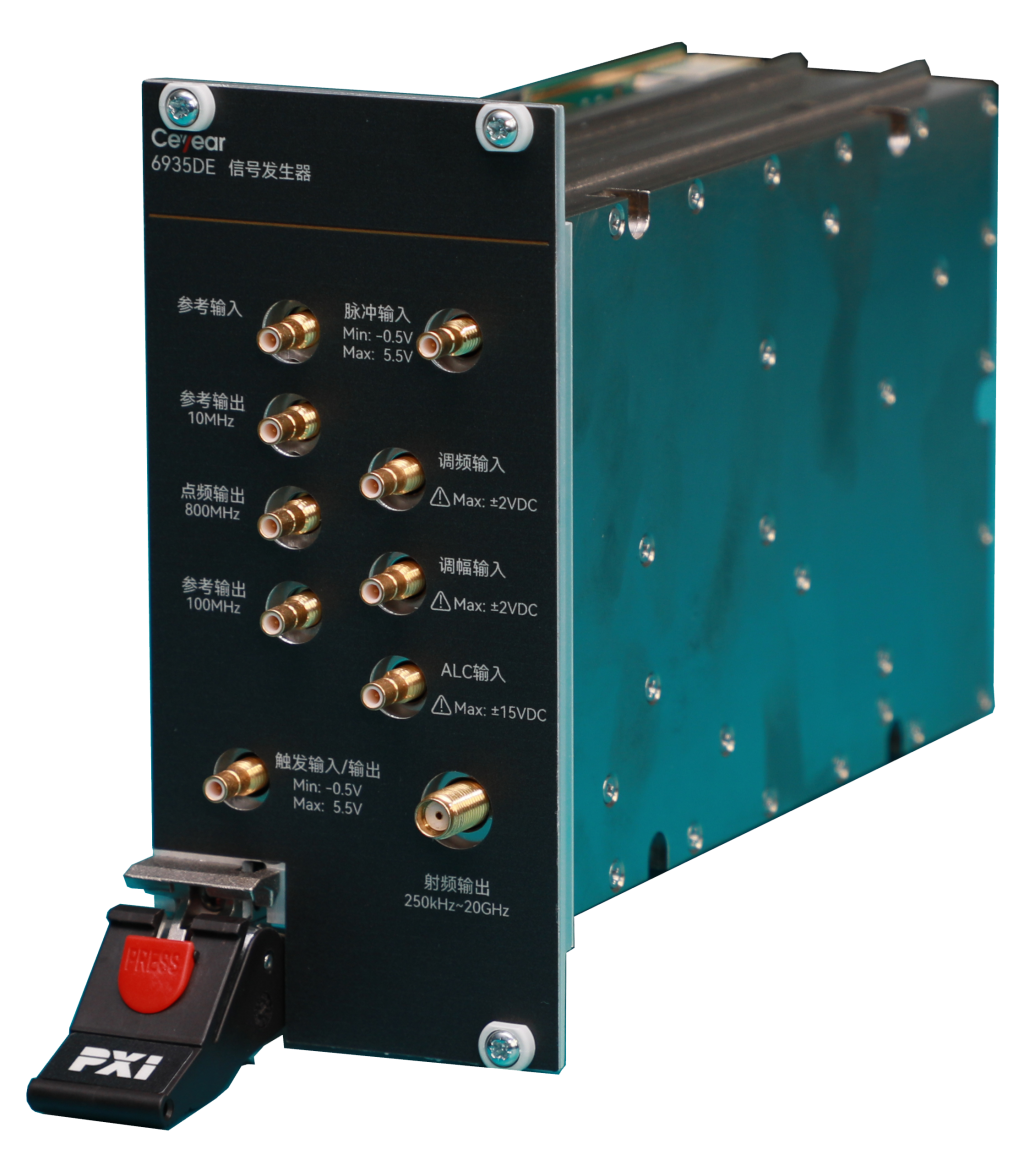

频率范围宽：250kHz～20GHz/50GHz（6935DE-H01选件，典型值1可扩展至54GHz）频率分辨力高：0.001Hz频率转换时间快：≤1ms体积小：主机为3U 3槽PXIe模块
- «
- 1
- »
同厂商产品
100kHz至20/40GHz 微波信号发生器通道数：1、2、4可选相位相参频率分辨率：0.001Hz1GHz时相位噪声为-134dBc/Hz，10GHz时相位噪声为-115dBc/Hz，载波偏移为10kHz最大振幅 10dBm 校准，15dBm 可设置最小幅度 -50dBm 校准，-70dBm 可设置幅度分辨率：0.01dBAM、FM、PM、扫描和脉冲调制USB 和 LAN 接口可通过MATLAB、Python、LabVIEW和其他软件编程环境进行远程编程。可移动 SD 卡，确保仪器安全密度最高、空间效率最高的机架式平台
Lucid X X系列100kHz至8/20/40GHz PXIe模块化单通道微波模拟信号发生器|Tabor (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
PXIe 平台 可 作为 单个 台 式 机 使用 ， 也 可 轻松 扩展 到 多个 通道， 同时 将 所需 空间 降至 最低。具有 8GHz、20GHz 或 40GHz 的频率范围，出色的信号质量和完整性以及快速的开关速度。它旨在满足当今 ATE、生产或嵌入式系统中最苛刻的应用。
型号描述 (Model Description)
LSX8081X: 8GHz PXIe 微波信号发生器 (8GHz PXIe Microwave Signal Generator)
LSX2091X: 20GHz PXIe 微波信号发生器 (20GHz PXIe Microwave Signal Generator)
LSX4091X: 40GHz PXIe 微波信号发生器 (40GHz PXIe Microwave Signal Generator)
关键词:
信号发生器特性 (Signal Generator Features):
频率范围：8GHz, 20GHz 或 40GHz
相位噪声：-134dBc/Hz @1GHz 和 10kHz 偏移
高速通信接口
调制类型：AM, FM, PM, Sweep, Pulse & Pattern Modulation
远程编程支持：MATLAB, Python, LabVIEW 等软件编程环境
模块化和空间效率高的 PXI Express 平台
灵活的模块化平台，满足特定客户要求

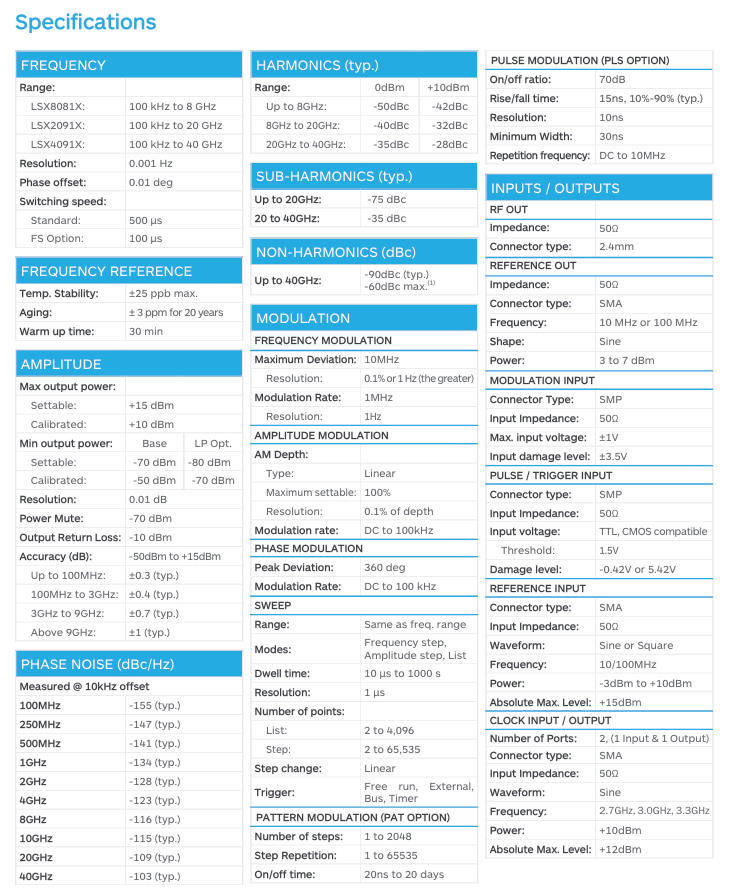

技术规格 (Technical Specifications):
频率范围:
LSX8081X: 100 kHz 至 8 GHz
LSX2091X: 100 kHz 至 20 GHz
LSX4091X: 100 kHz 至 40 GHz
频率分辨率: 0.001 Hz
相位偏移: 0.01 deg
切换速度:
标准: 500 µs
FS 选项: 100 µs
幅度:
最大输出功率：可设置为 +15 dBm (校准: +10 dBm)
最小输出功率：基础 LP 选项 (可设置: -70 dBm -80 dBm) (校准: -50 dBm -70 dBm)
分辨率：0.01 dB
功率静音：-70 dBm
输出回波损耗：-10 dBm
精度 (dB): -50dBm 至 +15dBm
相位噪声 (dBc/Hz) @ 10kHz 偏移：
100MHz: -155 (典型)
250MHz: -147 (典型)
500MHz: -141 (典型)
1GHz: -134 (典型)
2GHz: -128 (典型)
4GHz: -123 (典型)
8GHz: -116 (典型)
10GHz: -115 (典型)
20GHz: -109 (典型)
40GHz: -103 (典型)
频率参考:
温度稳定性：±25 ppb 最大
老化：± 3 ppm 20 年
预热时间：30 分钟
输入/输出 (Inputs/Outputs):
RF OUT: 50Ω 阻抗，2.4mm 连接器
REFERENCE OUT: 50Ω 阻抗，SMA 连接器，频率 10 MHz 或 100 MHz，波形正弦波，功率 3 至 7 dBm
MODULATION INPUT: SMP 连接器，50Ω 输入阻抗，最大输入电压 ±1V
PULSE / TRIGGER INPUT: SMP 连接器，50Ω 输入阻抗，TTL, CMOS 兼容输入电压，阈值 1.5V
REFERENCE INPUT: SMA 连接器，50Ω 输入阻抗，正弦波或方波，频率 10/100MHz，功率 -3dBm 至 +10dBm
CLOCK INPUT / OUTPUT: 2 端口 (1 输入 & 1 输出)，SMA 连接器，50Ω 输入阻抗，正弦波，频率 2.7GHz, 3.0GHz, 3.3GHz，功率 +10dBm
调制 (Modulation):
FREQUENCY MODULATION: 最大偏差 10MHz，分辨率 0.1% 或 1 Hz (取较大者)，调制速率 1MHz
AMPLITUDE MODULATION: 线性类型，最大可设置 100%，深度分辨率 0.1%，调制速率 DC 至 100kHz
PHASE MODULATION: 峰值偏差 360 度，调制速率 DC 至 100 kHz
SWEEP: 范围同频率范围，模式包括频率步进、幅度步进、列表，停留时间 10 µs 至 1000 s，分辨率 1 µs
PATTERN MODULATION (PAT OPTION): 步数 1 至 2048，步重复 1 至 65535，开/关时间 20ns 至 20 天
非谐波 (Non-Harmonics):
Up to 40GHz: -90dBc (典型) -60dBc 最大

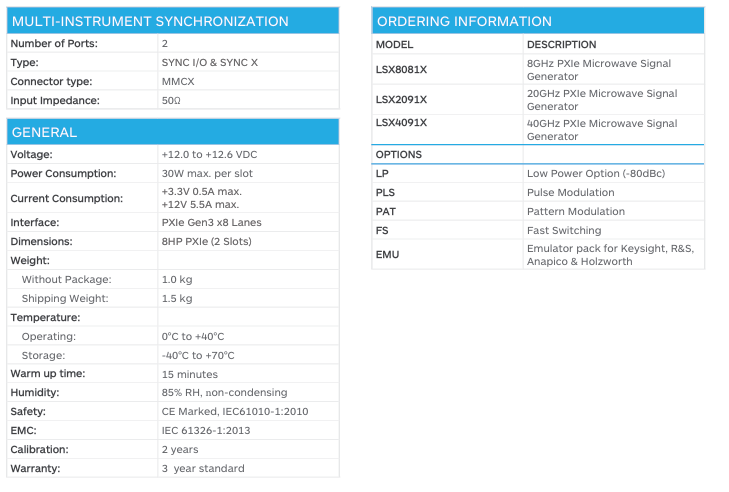

多仪器同步 (Multi-Instrument Synchronization):
端口数量：2，(1 输入 & 1 输出)
类型：SYNC I/O & SYNC X
连接器类型：MMCX
输入阻抗：50Ω
一般规格 (General Specifications):
电压: +12.0 to +12.6 VDC
功率消耗: 每个插槽最大 30W
电流消耗: +3.3V 0.5A 最大，+12V 5.5A 最大
接口: PXIe Gen3 x8 Lanes
尺寸: 8HP PXIe (2 Slots)
重量: 未包装 1.0 kg，发货重量 1.5 kg
温度:
操作: 0°C 至 +40°C
存储: -40°C 至 +70°C
预热时间: 15 分钟
湿度: 85% RH，非凝结
安全: CE 标记，IEC61010-1:2010
EMC: IEC 61326-1:2013
校准: 2 年
保修: 3 年标准
订购信息 (Ordering Information):
型号描述:
LSU8081X: 8GHz PXIe 微波信号发生器
LSU2091X: 20GHz PXIe 微波信号发生器
LSU4091X: 40GHz PXIe 微波信号发生器
选项:
LP: 低功率选项 (-80dBc)
PLS: 脉冲调制
PAT: 图案调制
FS: 快速切换
EMU: 仿真包，适用于 Keysight, R&S, Anapico & Holzworth
下载类型: 手册 (Manuals)
名称: Lucid/Lucid-X 编程手册
大小: 996 KB
版本: 1.2
发布日期: 31/01/2024
下载类型: 手册 (Manuals)
名称: Lucid-X PXIe 用户手册
大小: 1 MB
版本: 1.0
发布日期: 23/10/2023
下载地址: Lucid-X PXIe User Manual
下载类型: 产品数据 (Data Sheets)
名称: Lucid-X PXIe 数据表
大小: 1 MB
版本: 1.0
发布日期: 15/04/2024
下载地址: Lucid-X PXIe Data Sheet
