WW5061/2列 25MHz带宽 50MS/s 14位 1MB内存 1/2通道台式任意波形发生器|Tabor (在产)

单/双通道50MS/s波形发生器
正弦波至25MHz，方波至15MHz
正弦输出至50MHz，1Vp-p至50Ω
11 内置常用标准波形
14 位幅度分辨率
11 位频率分辨率（受 1μHz 限制）
512k 标准波形存储器（1M 选项）
10Vp-p 进入 50Ω，双倍进入高阻抗
AM、FM、任意 FM、FSK、斜坡 FSK 调制
全面的内存管理
1 ppm 时钟精度和稳定性
线性和对数扫描
用户友好和菜单驱动的 3.8 英寸彩色 LCD 显示屏
LAN、USB 和 GPIB 接口
多仪器同步
免费的 ArbConnection 软件、IVI 和 MATLAB 驱动程序

参考价格：

厂家：Tabor|Tabor Electronics （收录32个产品）

产地：以色列

厂家官网

产品官网

产品描述

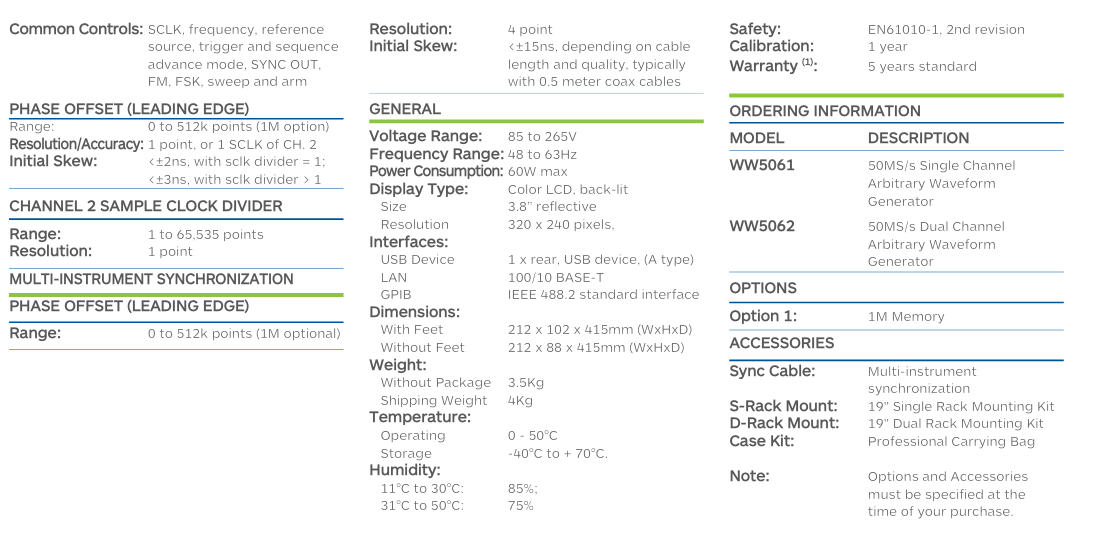

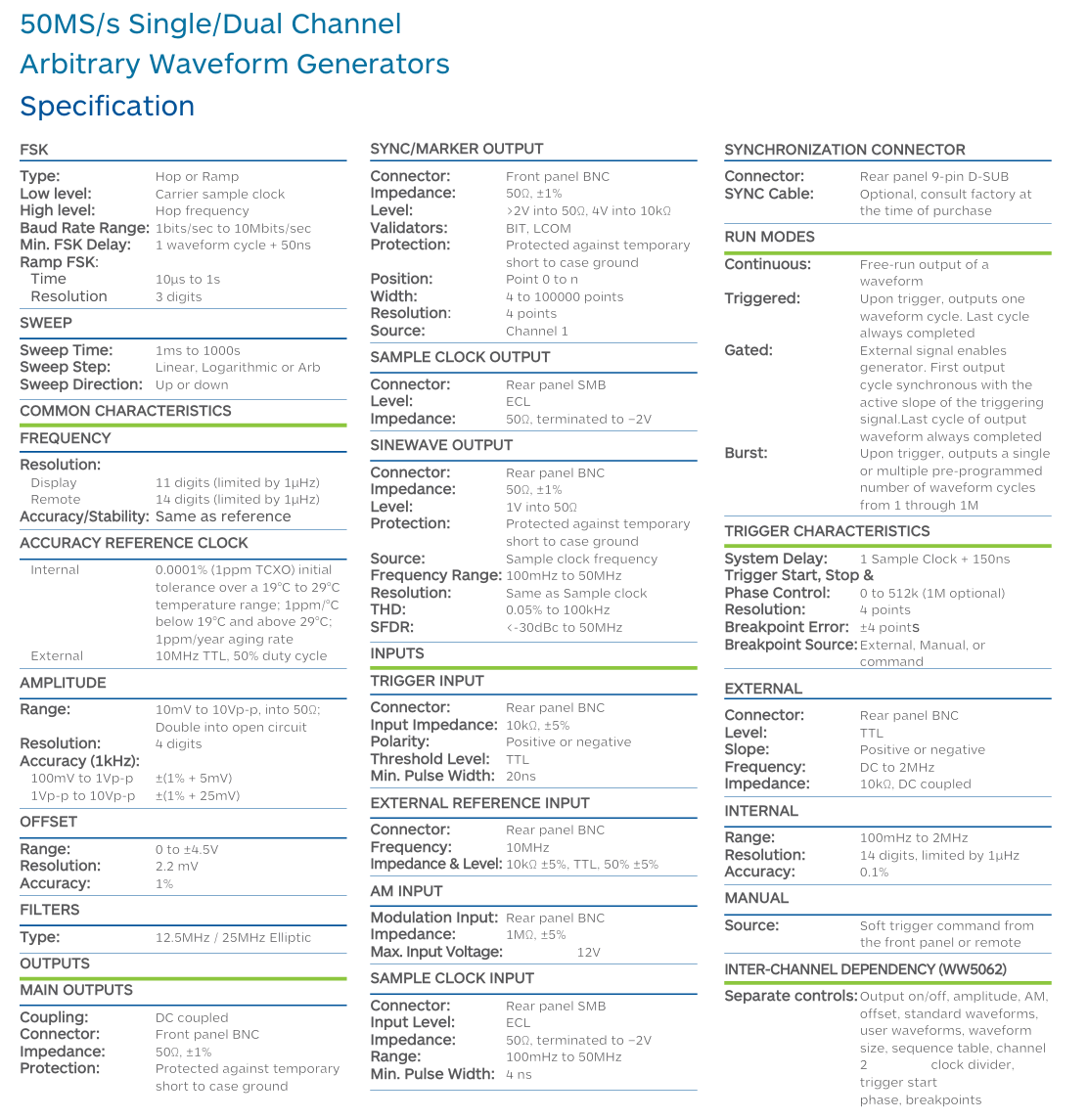

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

WW5061/2 代表了函数、脉冲和任意波形发生器领域的下一代产品。该仪器比任何现有的同类产品都更出色，用途更广，无论是模拟产品还是数字产品。作为波形源，该模型几乎可以在所有应用中取代模拟发生器。
单/双通道50MS/s波形发生器
正弦波至25MHz，方波至15MHz
正弦输出至50MHz，1Vp-p至50Ω
11 内置常用标准波形
14 位幅度分辨率
11 位频率分辨率（受 1μHz 限制）
512k 标准波形存储器（1M 选项）
10Vp-p 进入 50Ω，双倍进入高阻抗
AM、FM、任意 FM、FSK、斜坡 FSK 调制
全面的内存管理
1 ppm 时钟精度和稳定性
线性和对数扫描
用户友好和菜单驱动的 3.8 英寸彩色 LCD 显示屏
LAN、USB 和 GPIB 接口
多仪器同步
免费的 ArbConnection 软件、IVI 和 MATLAB 驱动程序

型号 WW5062

性能

该仪器以盒装形式结合了高频性能、多功能性和紧凑的尺寸。这些仪器具有 1μHz 至 25MHz 的信号输出和 14 位垂直 DAC 分辨率以及高达 1M 的任意波形缓冲器，这些仪器表现出出色的性能，并为最苛刻的测试激励挑战提供了解决方案。

多面性

可以生成四种波形类型：标准波形、任意波形、顺序波形、任意波形和调制波形。这实际上就像在一个紧凑的封装中拥有四个不同的发电机。

作为函数发生器

大多数应用需要简单且可控的波形，例如正弦波和方波;这些函数以及更多函数驻留在内置库中，可以使用简单易用的击键调用输出。内置波形由查找表以数字方式生成，确保准确性和保真度。使用DDS技术生成控制时钟可增强时钟稳定性，从而提供无抖动和出色的频谱纯度。正弦波的频率最高可达25MHz。另外还有10个具有可控参数的波形，均可从前面板访问。

任意波形发生器

复杂波形用于整个行业的测试目的。虽然这种波形的坐标可以很容易地在纸上或计算机上生成，但需要数字仪器来获取这些数据并将其转换为电子信号。任意波形发生器是唯一可以获取一组 X-Y 坐标并将其转换为现实生活中信号的工具。结合 ArbConnection 的强大功能，您可以创建和生成的内容没有限制。波形坐标可以从各种来源导入，例如MATLAB，ASCII文件等。您可以在其中一个 composer 屏幕上显示的任何内容都会在瞬间下载并由主输出生成。

用于高速测试的波形存储器

这些仪器标配 512k 波形存储器。为需要更长波形的应用提供可选的 1M 波形存储器，使 WW5062 处于比传统竞争对手更好的位置。波形存储器可从远程主机访问，使用快速GPIB、USB或LAN接口，从而最大限度地减少下载一个或多个测试的多个波形所需的测试时间。波形存储器的整个空间由可充电电池备份，允许在实验室中下载波形，并将发生器移动到另一个位置进行现场操作。

序列生成器

在当今的任意波形发生器中，内存管理是必不可少的。虽然很少有应用需要一个长存储器，但大多数波形需要有限数量的水平点。作为序列发生器，WW5062 允许您将整个存储器划分为 2048 个较小的段，使用不同的波形加载每个段，然后选择这些段的链接顺序以及每个段将执行的循环数。这使得测试软件可以在许多不同的波形之间快速切换，而无需多次下载，从而以其他竞争产品无法复制的方式提高测试吞吐量。

调制能力

敏捷性和调制能力为各种应用打开了大门。除了具有任意波形生成功率生成任何形状和任何样式的波形的能力外，该产品还可以生成标准调制方案，例如AM、FM、任意FM、FSK以及线性和对数扫描，所有这些都可以由发生器轻松创建和执行。

灵活的触发能力

大多数应用都需要信号的连续性。但是，当需要单个输出周期或必须与其他设备同步时，WW5061 可以置于不同的运行模式，以提供与其他系统组件的同步。该产品内置了门控、触发和突发模式，其中最后两种模式可以在外部刺激设备不可用时使用内置的自由运行触发发生器进行操作。

简单易用

大尺寸、用户友好的 3.8 英寸背光彩色 LCD 显示屏便于浏览菜单、更新参数并显示波形输出的详细和关键信息。结合数字键盘、光标位置控制和拨盘，前面板控件简化了任意波形发生器通常复杂的操作。

高速接入

访问速度对测试系统的要求越来越重要。该仪器包括多种接口：LAN、USB 和 GPIB，因此可以选择最符合个性化要求的接口。使用任何外部接口，控制仪器功能和特性以及下载波形和序列都是快速、省时的，并且无论无论是一台笔记本电脑还是全功能的ATE系统，都可以轻松为每个系统量身定制。IVI驱动程序和工厂支持将加快系统集成，从而最大限度地缩短上市时间并显著降低系统开发成本。

编写代码的多个环境

型号 WW5062 带有一套完整的驱动程序，允许您在各种环境中编写应用程序，例如：Labview、CVI、C++、VB 和 MATLAB。您还可以将提供的 dll 链接到其他基于 Windows 的 API，或者使用低级 SCPI 命令（可编程仪器的标准命令）对仪器进行编程，无论您的应用程序是为 Windows、Linux 还是 Macintosh 操作系统编写的。

精确的通道间相位控制

在 WW5062 中，两个通道共享一个公共采样时钟，并且两个通道都由同一源触发，从而确保通道间时序紧密同步。通过允许控制通道起始相位，实现对通道间相位的精确控制，分辨率低至 1 个波形点。这样就可以研究极其精确的时序或相位依赖性，例如高速数字通信系统中的时序或相位依赖性。

多仪器同步

多个 WW5061/2 可以使用主从配置进行同步，使用户能够在多通道需求中受益于相同的高质量性能。

ArbConnection的

ArbConnection软件为您提供了对仪器功能、模式和特性的完全控制。ArbConnection是一款功能强大的编辑工具，可让您轻松设计任何类型的波形。无论是内置的波形、脉冲或串行数据编辑器，还是内置的方程式编辑器，您可以使用它创建自己的奇异函数，使用 ArbConnection，几乎任何应用都是可能的。
