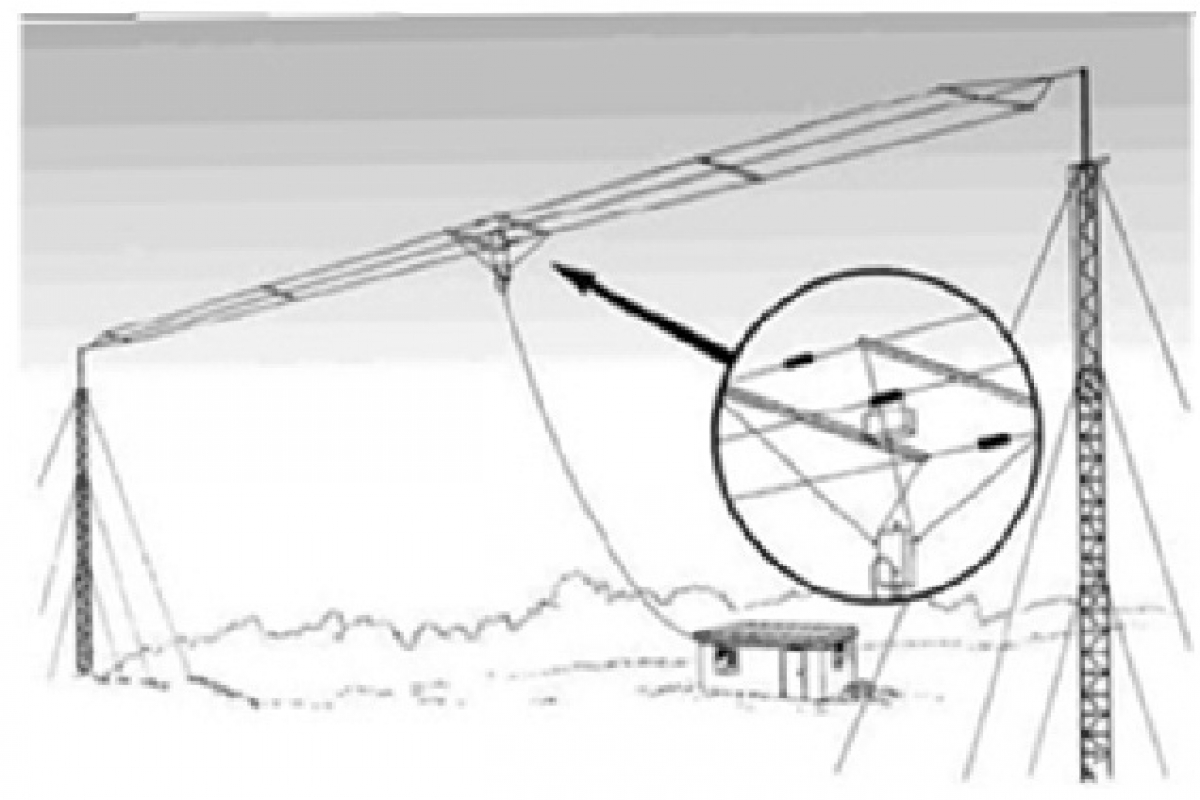

    TN216三线式短波宽带天线专门为架设场地较小的短波基站设计，工作在2MHz～30MHz，不用天调，不用铺设地线或地网。TN216天线采用三线回环偶极结构，具有以下优点：①全频段保持低驻波比，辐射效率高；②重量轻，架设状态平稳，抗风能力强；③可根据通信目的选用平拉架设或倒V架设，并可通过改变架设高度求得所需的最佳辐射方向图。

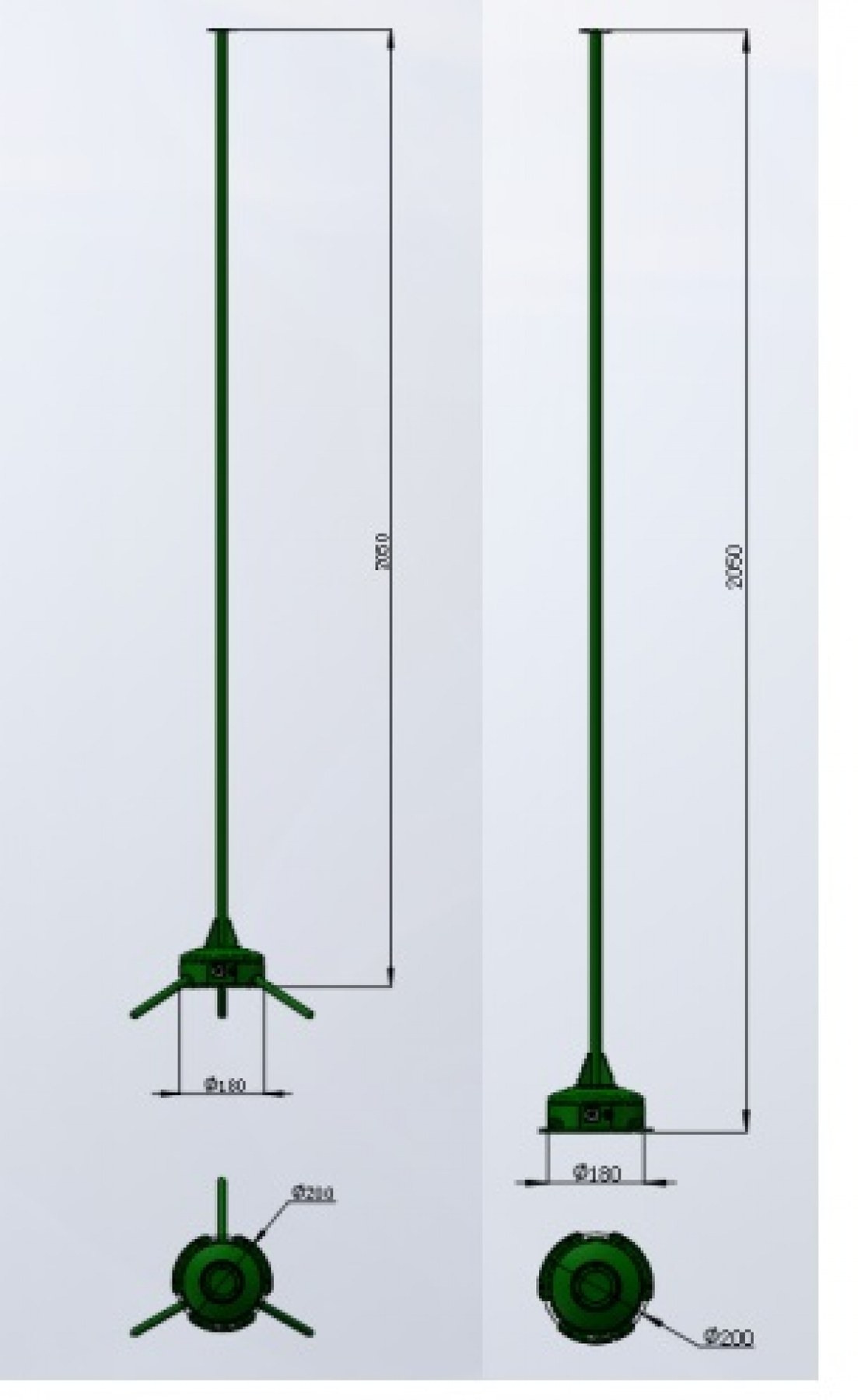

    TN215 短波有源全向天线线用于接收1.5MHz～30MHz 线电信号，内置低噪声放大器。具有体积小、增益高、携带方便等特点，天线可以安装在平台上，平台可以是地面也可以是实验室或载具平台，适应于车载、搬移式、固定站通讯。
    • «
    • 1

    TN214 短波多模多馈天线|中天恒源 (在产)

    TN214 短波多模多馈天线应用于天线固定通信台站，可与工作频率 3 MHz -30MHz 的各类电台配套使用。该天线由锥形支撑体支撑，4 根振子线从上向下依次盘旋，组成具有 3 副天线效能的天线阵，其特殊的结构设计，使天线具有多馈功能（3 路）和多仰角工作模 式（2 种），天线在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，抗极化衰落能力强，收信时噪声电平低，工作频带宽并可免天线调谐。

    参考价格 ：

    厂家：中天恒源|成都中天恒源科技有限公司 （收录144个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    成都中天恒源科技有限公司 · 天线

    TN214 短波多模多馈天线

    3MHz～30MHz · 3路 · 每路≤1.6KW(PEP) · 椭圆极化 · 水平全向 · 7dB （typ.）
    3MHz～30MHz
    频率范围
    3路
    输入路数
    每路≤1.6KW(PEP)
    输入功率
    椭圆极化
    极化方式
    水平全向
    辐射方向
    7dB （typ.）
    增益
    产品定位

    TN214 短波多模多馈天线应用于天线固定通信台站，可与工作频率 3 MHz -30MHz 的各类电台配套使用。

    该天线由锥形支撑体支撑，4 根振子线从上向下依次盘旋，组成具有 3 副天线效能的天线阵，其特殊的结构设计，使天线具有多馈功能（3 路）和多仰角工作模式（2 种），天线在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，

    抗极化衰落能力强，收信时噪声电平低，工作频带宽并可免天线调谐。

    天线可实现远近不同距离的全方位覆盖，不仅可方便用于 1 点对多点的通信，也可用于覆盖地（海）域通信、对机动目标通信、备用通信等，是新建、扩建短波通信工程的一种优选天线。

    核心参数
    · 频率范围：3MHz～30MHz
    · 输入路数：3路
    · 输入功率：每路≤1.6KW(PEP)
    · 极化方式：椭圆极化
    · 辐射方向：水平全向
    · 电压驻波比：＜2.0（typ.）
    · 路间隔离度：≥20（typ.）
    · 增益：7dB （typ.）
    · 阻抗：50欧姆
    · 占地面积：35平方米
    产品特点
    · 产品特点
    – 具有多馈功能
    – 可多仰角工作
    – 工作频段宽
    – 可全向通信
    – 抗极化衰落能力强
    – 主要技术指标（胡先生 15882355514）
    典型应用
    · 短波中近距离固定台大功率通信
    资源下载
    · 本页仅列出核心参数，完整技术指标请见 zt-tn214-specs.html
    成都中天恒源科技有限公司 · onetest 仪器资源库
    本文由 onetest 仪器资源库依据厂商公开资料整理，参数以厂商正式资料为准。





    成都中天恒源科技有限公司 · 天线

    TN214 短波多模多馈天线 · 详细指标

    3MHz～30MHz · 3路 · 每路≤1.6KW(PEP) · 椭圆极化 · 水平全向 · 7dB （typ.）
    产品简介

    TN214 短波多模多馈天线应用于天线固定通信台站，可与工作频率 3 MHz -30MHz 的各类电台配套使用。

    该天线由锥形支撑体支撑，4 根振子线从上向下依次盘旋，组成具有 3 副天线效能的天线阵，其特殊的结构设计，使天线具有多馈功能（3 路）和多仰角工作模式（2 种），天线在水平面无方向性，在垂直面内具有互补的高仰角和低仰角模式，

    完整技术指标
    · 频率范围：3MHz～30MHz
    · 输入路数：3路
    · 输入功率：每路≤1.6KW(PEP)
    · 极化方式：椭圆极化
    · 辐射方向：水平全向
    · 电压驻波比：＜2.0（typ.）
    · 路间隔离度：≥20（typ.）
    · 增益：7dB （typ.）
    · 阻抗：50欧姆
    · 占地面积：35平方米
    · 抗风能力：12级
    · 重量：780kg（含包装箱）
    · 工作温度范围：-45℃～+55℃
    以上指标摘自厂商官方网站产品页/公开技术资料；厂商未标注测试条件与典型值口径的条目均按原文收录，实际以厂商正式规格书为准。
