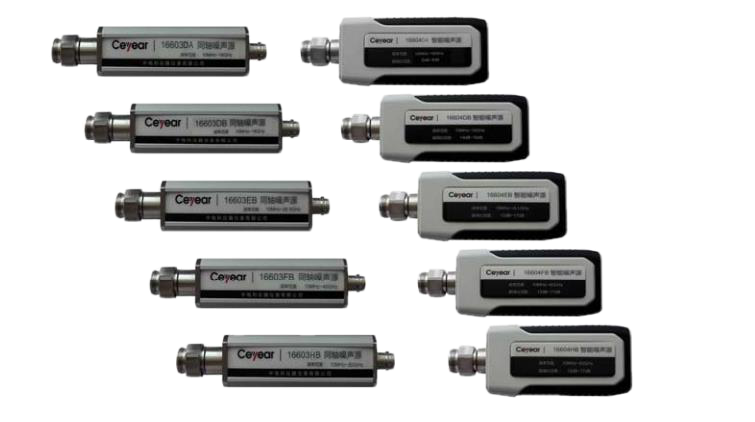

频率范围：10 MHz 至 18 GHz用电子方式存储超噪比（ENR）校准数据，可以降低出现人为错误的概率ENR 数据自动下载到 NFA，可加快整体设置速度温度补偿功能可以提高测量准确度，使器件达到更严格的性能技术指标标配 3.5 mm 连接器，还可选配 N 型连接器（选件 001）
频率范围：10 MHz 至 18 GHz用电子方式存储超噪比（ENR）校准数据，可以降低出现人为错误的概率ENR 数据自动下载到 NFA，可加快整体设置速度温度补偿功能可以提高测量准确度，使器件达到更严格的性能技术指标标配 3.5 mm 连接器，还可选配 N 型连接器（选件 001）
频率范围：1 GHz 至 40 GHz连接器：BNC（阴头）输入偏置 / 2.4 mm（阳头）
同厂商产品

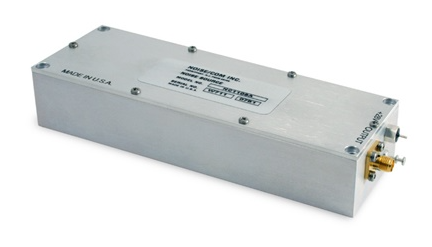

频率覆盖10 Hz 至 18 GHz高功率：高达 +13 dBm标准输入电压：+28VDC（1.5 GHz 以下） +15 VDC（1.5 GHz 以上）工作温度：-35° 至 +100°C存储温度：-65° 至 +150°C典型温度系数：0.025 dB/°C供电电压灵敏度：0.25 dB/1%∆V输出连接器：SMA 母头连接器（可选 BNC）
频率范围：200 kHz 至 0.5/1/2/3/4/5 GHz输出：白高斯噪声典型功率输出：NC500 系列为 31 dB ENR（-143 dBm/Hz），NC510 系列为 51 dB ENR（-123 dBm/Hz）波峰因数：5:1供电电流：NC500 系列为 0.2 到 10 mA，NC510 系列为 10 到 30 mA温度系数：0.01 dB/°C供电灵敏度：0.1 dB/% ∆V工作温度：表面贴装为 0°C 至 +70°C，通孔/直插为 -55°C 至 85°C存储温度：-65°C 至 +150°C封装：通孔或表面贴装功率：+12V、+15V 或 +28V绝对最大输入电压：+15V 型号为 +30V，+28V 型号为 +40V
100 Hz 至 2 GHz波峰因数：5:1波峰因数：5:1高端滚降：典型值 6 dB/八度工作电压：+15 VDC，可选 +12 VDC存储温度：-65° 至 +125°C工作温度：商用：-40° 至 +85° C军用：-55° 至 +125° C典型温度系数：0.025 dB/°C封装：24 引脚封装；14 引脚可选
- «
- 1
- »
NC3400系列2至4/8/12/18GHz高ENR同轴噪声源模块|Noisecom (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Noisecom
NC3400系列2至4/8/12/18GHz高ENR同轴噪声源模块
ENR最高35dB · VSWR<1.3:1 · 内置隔离器 · 耐受1W平均/100W峰值入射功率
产品简介
NC3400 系列是高 ENR 同轴噪声源，面向 ATE、辐射计与雷达系统这类既需要高 ENR、又要求耐受大入射功率的场合。
内置隔离器在噪声二极管偏置开/关时保持输出阻抗基本不变，同时保护二极管不被入射射频功率损伤（更高功率机型需向工厂定制）。
低驻波比改善了校准精度与平坦度。
既要有足够高的 ENR，又要顶得住被测系统反灌的功率——隔离器是这系列的核心。
核心参数
• ENR：最高 35dB
• 驻波比：小于 1.3:1
• 输入电压：+28VDC 标准
• 切换时间：小于 1µs
• 最大入射功率：1W 平均 / 100W 峰值
• 典型电流：12 至 15mA
功能特性
• 高 ENR：最高 35dB，适合高噪声系数器件的测量与大噪声注入。
• 耐受大入射功率：1W 平均、100W 峰值，适合雷达与 ATE 中可能反灌的端口。
• 内置隔离器：偏置切换时输出阻抗几乎不变，且保护噪声二极管。
• 低驻波比：小于 1.3:1，减少反射带来的测量误差。
• 接口标准：射频输出 SMA 母头，偏置输入 BNC 母头，其它接口可选。
应用场景
• 雷达系统测试：收发组件与接收机的噪声系数测量。
• 高噪声系数器件：衰减器、滤波器后级的 NF 测量。
• 辐射计：作为定标噪声源。
• ATE 工位：耐受反灌功率的噪声注入单元。
资源下载
• 官网产品页
以上内容与指标均取自Noisecom（NOISECOM）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Noisecom · Maury Microwave 旗下 · onetest 仪器资源库
Noisecom
NC3400系列2至4/8/12/18GHz高ENR同轴噪声源模块 详细指标
ENR最高35dB · VSWR<1.3:1 · 内置隔离器 · 耐受1W平均/100W峰值入射功率
详细指标
以下规格取自 Noisecom NC3400 系列官网规格区块与官方数据手册。
输出与耐受
• ENR：最高 35dB
• 驻波比：小于 1.3:1
• 噪声输出上升/下降时间：小于 1µs
• 最大入射射频功率：1W 平均 / 100W 峰值
供电与接口
• 标准输入电压：+28VDC
• 典型电流：12 至 15mA
• 射频输出：SMA 母头（标准），其它可选
• 偏置输入：BNC 母头（标准）
型号与选件
• NC3404：High ENR Coaxial Noise Source 2 – 4 GHz
• NC3405：High ENR Coaxial Noise Source 4 – 8 GHz
• NC3406：High ENR Coaxial Noise Source 8 – 12 GHz
• NC3407：High ENR Coaxial Noise Source 12 – 18 GHz
资源下载
以上规格取自 Noisecom（NOISECOM）官网 NC3400 Series 与官方数据手册，未做推算。
Noisecom · Maury Microwave 旗下 · onetest 仪器资源库
全部
Noisecom官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 官网 maurymw.com/noisecom
• 销售邮箱 sales@maurymw.com
• 总部电话 +1 909-987-4715
• 总部地址
2900 Inland Empire Blvd, Ontario, CA 91764, USA
• 新泽西办公地
9 Entin Road, Suite 101, Parsippany, NJ 07054, USA
授权分销商
中国区授权分销商（南京舜特科通信技术有限公司）
• 总机 025-52635773
• 传真 025-52632557
• 邮箱 sales@sainty-tech.com
• 官网 www.sainty-tech.com
• 地址 南京市江宁区胜利路89号紫金研创中心5号楼1004
中国区授权分销商（上海河畔信息科技 / 索相 / 奕航）
• 电话 18616097586
• 邮箱 Marketing@lockinst.com
• 地址 上海市徐汇区古美路1648号徐汇乐业天地D213
| 型号 | 频率 (GHz) | ENR (dB) | 平坦度全带宽 (dB)* | 最大 VSWR (开/关)** | 最大电流 (mA) |
|---|---|---|---|---|---|
| NC3404 | 2 - 4 | 30 - 36 | ± 0.75 | 1.3:1 | 30 |
| NC3405 | 4 - 8 | 30 - 35 | ± 0.75 | 1.3:1 | 30 |
| NC3406 | 8 - 12 | 28 - 33 | ± 0.75 | 1.3:1 | 30 |
| NC3407 | 12 - 18 | 26 - 32 | ± 0.75 | 1.3:1 | 30 |
对于优化为带宽小于中心频率 10% 的单元，平坦度小于 ±0.25 dB。对于带宽减小的单元，也可能获得改善的 VSWR。 ** 对于带有 N 型连接器的型号，VSWR 为 1.35:1，最高到 12 GHz。不建议在超过 12 GHz 的频率下使用 N 型连接器。
选件编号 NC34opt01：N 型公头输出连接器
选件编号 NC34opt02：SMA 公头输出连接器
选件编号 NC34opt03：+15 VDC 输入电压
选件编号 NC34opt04：+28 VDC 带调节。稳定输出 ±2 V 变化
选件编号 NC34opt05：TTL 控制“高”为开（加后缀 T）
选件编号 NC34opt06：SMC 公头偏置连接器
选件编号 NC34opt07：焊接片用于偏置连接
