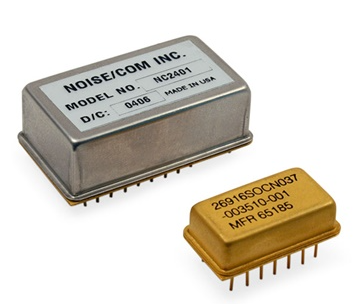

    100 Hz 至 2 GHz波峰因数：5:1波峰因数：5:1高端滚降：典型值 6 dB/八度工作电压：+15 VDC，可选 +12 VDC存储温度：-65° 至 +125°C工作温度：商用：-40° 至 +85° C军用：-55° 至 +125° C典型温度系数：0.025 dB/°C封装：24 引脚封装；14 引脚可选

    NC100/200/300/400系列频率覆盖0.1Hz至110GHz 噪声源 芯片和二极管 |Noisecom (在产)

    频率覆盖0.1Hz至110GHz

    输出：白高斯噪声

    封装尺寸

    • CH1 芯片 (英寸)

    • CH2 芯片 (英寸)

    • CH3 芯片 (英寸)

    • C50 (英寸)

    • C50H (英寸)

    • DO-35 封装 (英寸)

    • C10 (英寸)

    • BL 封装 (英寸)


    参考价格 ：

    厂家：Noisecom （收录16个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    NC 100/200/300/400 系列0.1 Hz 至 110 GHz

    噪声二极管Noisecom 的噪声二极管是所有噪声系统的基本构建块。它们经过手工挑选，以性能特性为依据，非常适合宽带噪声发生，并且具有平坦的响应。 所有 Noisecom 噪声二极管都提供对称的白高斯噪声和平坦的输出功率与频率特性。这些二极管采用密封封装，并提供多种封装样式。可根据要求提供特殊封装配置或筛选工艺。

    NC100 和 NC200 系列二极管设计用于音频和射频应用。NC300 和 NC400 系列二极管设计用于需要 50 欧姆阻抗的微波应用。 NC300 和 NC400 系列的典型小信号阻抗在二极管偏置后为 10-20 欧姆。在低频率和低电流下输出水平更高，使用更高的电流驱动二极管会在更高频率下产生更大的输出。

    音频 & VHF 类型

    型号频率范围工作条件最小输出封装阻抗 (Ω)
    NC1010.1 Hz - 100 kHzVb (V): 7-10Iop: 30-60 μARL: 2200DO-35
    NC1020.1 Hz - 500 kHzVb (V): 7-10Iop: 30-60 μARL: 2200DO-35
    NC1030.1 Hz - 1 MHzVb (V): 7-10Iop: 30-60 μARL: 2200DO-35
    NC1040.1 Hz - 3 MHzVb (V): 7-10Iop: 30-60 μARL: 2200DO-35
    NC2010.1 Hz - 10 MHzVb (V): 7-10Iop: 0.2-0.5 mARL: 2200DO-35
    NC2020.1 Hz - 25 MHzVb (V): 7-10Iop: 0.2-0.5 mARL: 2200DO-35
    NC2030.1 Hz - 100 MHzVb (V): 7-10Iop: 0.2-0.5 mARL: 50DO-35

    RF & 微波类型

    型号频率范围工作条件输出 (dBm)封装阻抗 (Ω)ENR (dB)
    NC302L10 Hz - 3 GHzVb (V): 6-8Iop: 6 mARL: 50BL, CH130 - 35
    NC30210 Hz - 3 GHzVb (V): 8-12Iop: 8 mARL: 50BL, CH130 - 35
    NC30310 Hz - 8 GHzVb (V): 8-12Iop: 8 mARL: 50BL, CH130 - 35
    NC303SQ10 Hz - 10 GHzVb (V): 8-12Iop: 8 mARL: 50SQ30 - 35
    NC303R10 Hz - 10 GHzVb (V): 8-10Iop: 8 mARL: 50R30 - 35
    NC30510 MHz - 11 GHzVb (V): 8-12Iop: 10 mARL: 50BL, CH129 - 34
    NC401100 MHz - 18 GHzVb (V): 8-12Iop: 10 mARL: 50C10, C50H, CH230 - 35
    NC403100 MHz - 27 GHzVb (V): 8-12Iop: 12 mARL: 50C50, CH324 - 28
    NC40418 GHz - 50 GHzVb (V): 8-12Iop: 15 mARL: 50C50, CH320 - 25
    NC40518 GHz - 75 GHzVb (V): 8-12Iop: 20 mARL: 50C50, CH315 - 25
    NC4071 GHz - 110 GHzVb (V): 8-12Iop: 8 mARL: 50B15 - 25

    1. 对于芯片配置，在型号后添加后缀“C”。

    2. 对于束流引线配置，在型号后添加后缀“BL”。

    3. 对于 C50H 配置，在型号后添加后缀“H”。

    4. NC401C 的 ESD 等级为 1C。

    规格

    • 输出：白高斯噪声

    • 工作温度：DO-35 封装为 -40°C 至 +85°C，其他所有封装为 -55°C 至 +125°C

    • 存储温度：-65°C 至 +150°C

    典型偏置电路对于 NC100 系列，电阻 R = 150K 对于 NC200 系列，电阻 R = 15K 对于 NC300/400 系列，电阻 R 根据性能调整 R L = 负载电阻，推荐值见背面图表

    封装尺寸

    • CH1 芯片 (英寸)

    • CH2 芯片 (英寸)

    • CH3 芯片 (英寸)

    • C50 (英寸)

    • C50H (英寸)

    • DO-35 封装 (英寸)

    • C10 (英寸)

    • BL 封装 (英寸)
