TF900系列 0.001Hz至3/6GHz台式/便携式频率计数器|Aim-TTi (在产)

输入规格

• 输入A：输入耦合：交流或直流，输入阻抗：1MΩ//25pF（直流或交流耦合），或50Ω（仅限交流耦合），衰减：1:1或5:1，有效边沿：上升或下降，或宽度高或低，低通滤波器：50kHz截止，或无，频率范围：0.001Hz至> 125MHz（1MΩ，直流耦合），<30Hz至> 125MHz（1MΩ，交流耦合），<500kHz至> 125MHz（50Ω，交流耦合）。灵敏度：正弦波- 12mVrms 80MHz-2GHz，25mV至2.5GHz，50mVrms至3GHz。信号范围：1MΩ，直流 - 0至3.3V（1:1）或1至12V（5:1），1MΩ，交流 - 至1Vrms（3Vppp）（1:1）或至4Vrms（12Vppp）（5:1），50Ω，交流 - 300kHz以上至1V rms。触发阈值：直流耦合 - 0至2V（1:1）或0至10V（5:1），交流耦合 - 平均值±200mV（1:1）或±1V（5:1）。

• 输入B：输入阻抗：50Ω（交流耦合），频率范围：<80MHz至>3000MHz，灵敏度：正弦波 - 25mVrms 2GHz至6GHz，信号范围：<0dBm推荐，+13dBm（1Vrms）最大值。

• 输入C（仅限TF960）：输入阻抗：50Ω（交流耦合），频率范围：<1800MHz至>6000MHz，灵敏度：正弦波 - 15mVrms 30Hz至100MHz，25mV至125MHz在最佳阈值调整下。信号范围：<0dBm推荐，+13dBm（1Vrms）最大值。

外部参考输入

• 阻抗：>100kΩ，交流耦合，频率：10MHz，信号电平：TTL，3Vpp至5Vpp CMOS或1至2Vrms正弦波。

测量功能

• 频率：输入A范围：0.001Hz（直流耦合）至>125MHz，输入B范围：80MHz至>3000MHz，分辨率：最多10位（见注释）或0.001Hz。

• 周期：输入A范围：8ns至100s（直流耦合），输入B范围：333ps至12.5ns，分辨率：最多10位（见注释）。

• 脉宽模式（仅限输入A）：功能：高宽、低宽、比率H:L（高时间至低时间）和占空比，脉宽范围：40ns至1000s，平均值：在所选的测量时间内自动，最多50个脉冲，分辨率：单个脉冲20ns；多个脉冲平均值最多1ns或10位，比率H:L和占空比0.01%。

• 总计数（仅限输入A）：计数范围：1至9,999,999,999，最小宽度：8ns。

• 频率比B:A：分辨率：等于两个频率测量的分辨率，如果比率超过10位，则显示6位数字和指数。

测量时间

• 可选择为100秒、10秒、1秒或0.3秒。仪器显示所选测量时间内输入信号的平均值，分别每2秒、1秒、0.5秒或0.3秒更新一次。硬件捕获计数值并在没有任何死区的情况下继续测量。

分辨率

• 显示分辨率取决于测量时间和输入频率。周期的基本分辨率是每2秒测量时间8位数字。频率分辨率是周期分辨率的倒数。在低频率下，可用分辨率可能会因噪声而降低。

准确性

• 测量精度是时间基准精度 + 测量分辨率 + 2个计数。

时间基准

• 测量时钟：50MHz

• 内部参考：10MHz TCXO电子校准调整（> +/- 8ppm）

• 温度稳定性：在额定温度范围内优于±1ppm

• 初始误差：在25ºC时< ± 0.2ppm

• 老化率：<± 1ppm/年

操作设施

• 噪声滤波器：滤波器键控制一个低通滤波器，截止频率约为50kHz，以确保在低频率下获得更稳定的读数。

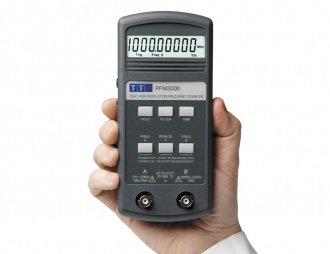

• 规格 - TF930/960 PFM3000 - 低成本3GHz计数器

• 低功耗和推测量：尽管PFM3000有宽频率范围，但其功耗使其能够从PP3尺寸电池中运行数小时。推测量功能提供即时读数，然后在15秒后自动关闭电源。当不需要连续监测信号时，这可以大大延长电池寿命。

• 台式使用：PFM3000具有许多台式应用所需的性能，其内置的倾斜支架将显示屏设置在方便的角度。

显示

• 数字数量：10位数字

• 数字大小：12.5mm (0.5英寸)

• 指示灯：特定于仪器。与TF830兼容

电源需求

• 仪器有固定的内置可充电电池，并配有通用电压外部交流适配器，带有可互换的英国、欧洲、澳大利亚和美国电源连接器。

• 电池类型：三个2500mAh NiMH电池

• 运行时间：每个完整充电通常为24小时

• 低电量指示器：当电池寿命剩余约10%时显示‘Lo Bat’

• 充电时间：>4小时

• 适配器电压：85至240V，50或60 Hz

• 功耗：DC输入到单元最大5W；AC适配器输入（充电）最大15VA

一般

• 操作范围：+5°C至+40°C，20%至80% RH

• 存储范围：-20°C至+60°C

• 环境：室内使用，海拔高度可达2000m，污染等级2

• 尺寸：260mm(W) x 88mm(H) x 235mm(D)

• 重量：950克（加上170克交流适配器）

• 电气安全：符合EN61010-1

• EMC：符合EN61326
