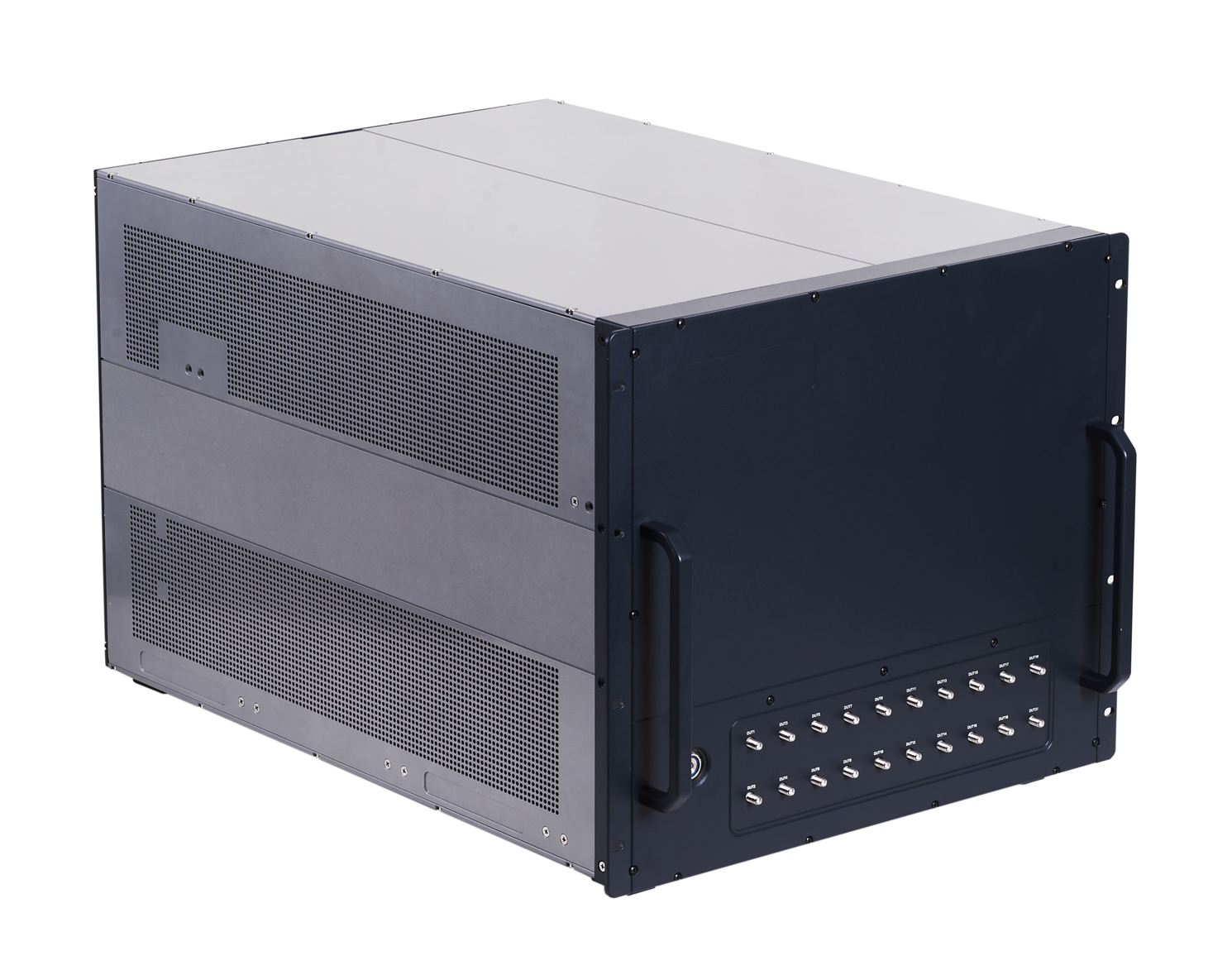

KSW-WNS04 1MHz至7.5GHz 2至80通道可选 2GHz带宽无线信道仿真仪|坤恒顺维 (在产)

频率范围：1MHz至7.5GHz

可配置2~80通道

最大支持5120条衰落信道

单通道最大2GHz信号带宽，聚合带宽最大4GHz信道

时延最大3秒

高达120dB的大尺度衰落范围

支持短波、超短波、L、S、C、X、Ku、Ka频段

参考价格：

厂家：坤恒顺维|成都坤恒顺维科技股份有限公司（收录16个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

KSW-WNS04无线信道仿真仪（又名“无线信道模拟器”,“射频信道仿真器”）作为无线信道环境的仿真设备，实现了射频信道互连互通和动态无线信道的仿真。

无线信道仿真仪使用业界尖端技术，模拟和再现复杂无线信道的空间条件和噪声，使客户能够在实验室中模拟真实世界的无线电环境，在开发周期中尽早定位性能问题。无线信道仿真仪不仅继承了业界的领先技术积淀，还创新地采用了全模块化的射频前端和信号处理单元结构，实现了强大的扩展性和灵活性，全面满足移动通信、卫星通信、导航和测向，5G和NTN等新一代无线电设备的测试需求。

根据测试需求的不同，无线信道仿真仪还具备多点对多点的射频通道的复杂拓扑组网连接、多径效应、多普勒频移、衰落信道冲激响应、动态时延、干扰信号叠加、信噪比等仿真等功能。

|产品特点

可配置2~80通道
最大支持5120条衰落信道
单通道最大2GHz信号带宽，聚合带宽最大4GHz信道
时延最大3秒
高达120dB的大尺度衰落范围
支持短波、超短波、L、S、C、X、Ku、Ka频段

|应用领域

Massive MIMO仿真测试；
相控阵天线测试
下一代无线通信信道仿真
MIMO OTA测试
大规模通信组网测试；
卫星、无人机等半实物仿真试；

主要技术指标

序号	指标名称	KSW-WNS04A 组网型无线信道仿真仪技术指标
1	射频通道	可配置2~80通道
2	频率范围	1.5MHz~7.5GHz，频率扩展选件：最大到67GHz
3	本振数	每个射频端口收发本振独立
4	单通道信道带宽	20MHz/300MHz/500MHz/1000MHz
5	载波聚合带宽（选件）	最大可达4GHz
6	衰落通道数量	最大5120条
7	MESH和MANET组网规模	最大支持64个无线通信设备全联通组网
8	单衰落通道最大多径数量	最大48条
9	时延范围	4.5us~3s
10	时延分辨率	0.1ns
11	最大多普勒频移	±6MHz
12	码多普勒（选件）	最大支持速度30马赫
13	输入信号功率范围	-40dBm～+30dBm
14	输出信号功率范围	-120dBm~5dBm
15	输出信号功率分辨率	0.1dB（输出信号功率≥-100dBm时）
16	输出信号功率准确度	±1dB（输出信号功率≥-100dBm时）
17	输出信号非谐波杂散失真	≤-45dBc
18	EVM	≤1%@256QAM,100MHz调制信号,2GHz频点 ≤1.5%@256QAM,100MHz 调制信号,24GHz 频点
19	底噪	不高于-162dBm/Hz@输出≤-40dBm
20	通道间隔离度	130dB@F≤6GHz 典型值 110dB@F≤18GHz 典型值 100dB@F≤40GHz 典型值
21	输入/输出端口驻波比	1.6@F≤6GHz 1.8@F≤18GHz 2.0@F≤40GHz
22	衰落信道模型	常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等
23	标准信道模型	COST207,GSM/EDGE,ITU_R 3G,JTC,HIPERLAN/2,3GPP LTE,ITU1546,ITU2001,ITU526,ITU530,ITU617,ITU618,ITU676,ITU679,ITU680,ITU681,ITU682等
24	DMT动态建模软件（选件）	支持3D空间自组网和卫星轨道建模，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器
25	AWGN、CW干扰仿真	支持
26	其他干扰（选件）	梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等
27	自动相位校准（选件）	支持
28	自定义动态仿真	支持
29	动态时延更新率	最大2us/ms
30	外参考输入接口	10MHz
31	内参考输出接口	10MHz
32	仿真同步触发接口	支持
33	外部控制接口	同时支持千兆以太网和万兆以太网
34	远程控制接口	支持
35	尺寸（宽×深×高）（mm）	8/16通道：485×602×277（上架） 24/32/48/56/64通道：520×590×880

WNS04A组网无线信道模拟器产品配置列表
配置项	描述
射频件1	射频通道，N（f），收发一体，最大80
射频件2	射频通道，SMA（f），收发一体或分离（可配置），最大80发射/接收+80接收
信号处理板组件	最多配置10个信号处理板，1个信号单板满配为8个射频通道
变频器选件	信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz
短波固件标准型	频段支持1.5MHz~30MHz，带宽最大支持20MHz
300M固件标准型	频段支持30MHz~7.5GHz，带宽最大支持300MHz
500M固件标准型	频段支持300MHz~7.5GHz，带宽最大支持500MHz
1000M固件标准型	频段支持500MHz~7.5GHz，带宽最大支持1000MHz

序号	指标名称	KSW-WNS04B组网型无线信道仿真仪技术指标
1	射频通道	可配置2~32通道
2	频率范围	1.5MHz~7.5GHz，频率扩展选件：最大到67GHz
3	本振数	每个射频端口收发本振独立
4	单通道信道带宽	2000MHz
5	载波聚合带宽（选件）	最大可达4GHz
6	衰落通道数量	单板最大32条
7	MESH和MANET组网规模	最大支持8个2GHz带宽无线通信设备全联通组网
8	单衰落通道最大多径数量	最大24条
9	时延范围	4.5us~3s
10	时延分辨率	0.1ns
11	最大多普勒频移	±6MHz
12	码多普勒（选件）	最大支持速度30马赫
13	输入信号功率范围	-40dBm～+30dBm
14	输出信号功率范围	-120dBm~5dBm
15	输出信号功率分辨率	0.1dB（输出信号功率≥-100dBm时）
16	输出信号功率准确度	±1dB（输出信号功率≥-100dBm时）
17	输出信号非谐波杂散失真	≤-45dBc
18	EVM	≤1%@256QAM,100MHz调制信号,2GHz频点 ≤1.5%@256QAM,100MHz 调制信号,24GHz 频点
19	底噪	不高于-162dBm/Hz@输出≤-40dBm
20	通道间隔离度	130dB@F≤6GHz 典型值 110dB@F≤18GHz 典型值 100dB@F≤40GHz 典型值
21	输入/输出端口驻波比	1.6@F≤6GHz 1.8@F≤18GHz 2.0@F≤40GHz
22	衰落信道模型	常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等
23	标准信道模型	COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、ITU618、ITU676、ITU679、ITU680、ITU681、ITU682等
24	DMT动态建模软件（选件）	支持3D空间自组网和卫星轨道建模，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器
25	AWGN、CW干扰仿真	支持
26	其他干扰（选件）	梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等
27	自动相位校准（选件）	支持
28	自定义动态仿真	支持
29	动态时延更新率	最大2us/ms
30	外参考输入接口	10MHz
31	内参考输出接口	10MHz
32	仿真同步触发接口	支持
33	外部控制接口	同时支持千兆以太网和万兆以太网
34	远程控制接口	支持
35	尺寸（宽×深×高）（mm）	8/16通道：485×602×277（上架） 24/32/48/56/64通道：520×590×880

WNS04B组网无线信道模拟器产品配置列表
配置项	描述
射频件1	射频通道，N（f），收发一体，最大40
射频件2	射频通道，SMA（f），收发一体或分离（可配置），最大40发射/接收+40接收
信号处理板组件	最多配置10个信号处理板，1个信号处理板满配为4个射频通道
变频器选件	信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz
短波固件标准型	频段支持1.5MHz~30MHz，带宽最大支持20MHz
300M固件标准型	频段支持30MHz~7.5GHz，带宽最大支持300MHz
500M固件标准型	频段支持300MHz~7.5GHz，带宽最大支持500MHz
1000M固件标准型	频段支持500MHz~7.5GHz，带宽最大支持1000MHz
2000M固件标准型	频段支持500MHz~7.5GHz，带宽最大支持2000MHz

KSW-WNS04A 无线信道仿真仪

关键词:

主要技术指标

序号	指标名称	KSW-WNS04A 组网型无线信道仿真仪技术指标
1	射频通道	可配置2~80通道
2	频率范围	1.5MHz~7.5GHz，频率扩展选件：最大到67GHz
3	本振数	每个射频端口收发本振独立
4	单通道信道带宽	20MHz/300MHz/500MHz/1000MHz
5	载波聚合带宽（选件）	最大可达4GHz
6	衰落通道数量	最大5120条
7	MESH和MANET组网规模	最大支持64个无线通信设备全联通组网
8	单衰落通道最大多径数量	最大48条
9	时延范围	4.5us~3s
10	时延分辨率	0.1ns
11	最大多普勒频移	±6MHz
12	码多普勒（选件）	最大支持速度30马赫
13	输入信号功率范围	-40dBm～+30dBm
14	输出信号功率范围	-120dBm~5dBm
15	输出信号功率分辨率	0.1dB（输出信号功率≥-100dBm时）
16	输出信号功率准确度	±1dB（输出信号功率≥-100dBm时）
17	输出信号非谐波杂散失真	≤-45dBc
18	EVM	≤1%@256QAM,100MHz调制信号,2GHz频点 ≤1.5%@256QAM,100MHz 调制信号,24GHz 频点
19	底噪	不高于-162dBm/Hz@输出≤-40dBm
20	通道间隔离度	130dB@F≤6GHz 典型值 110dB@F≤18GHz 典型值 100dB@F≤40GHz 典型值
21	输入/输出端口驻波比	1.6@F≤6GHz 1.8@F≤18GHz 2.0@F≤40GHz
22	衰落信道模型	常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等
23	标准信道模型	COST207,GSM/EDGE,ITU_R 3G,JTC,HIPERLAN/2,3GPP LTE,ITU1546,ITU2001,ITU526,ITU530,ITU617,ITU618,ITU676,ITU679,ITU680,ITU681,ITU682等
24	DMT动态建模软件（选件）	支持3D空间自组网和卫星轨道建模，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器
25	AWGN、CW干扰仿真	支持
26	其他干扰（选件）	梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等
27	自动相位校准（选件）	支持
28	自定义动态仿真	支持
29	动态时延更新率	最大2us/ms
30	外参考输入接口	10MHz
31	内参考输出接口	10MHz
32	仿真同步触发接口	支持
33	外部控制接口	同时支持千兆以太网和万兆以太网
34	远程控制接口	支持
35	尺寸（宽×深×高）（mm）	8/16通道：485×602×277（上架） 24/32/48/56/64通道：520×590×880

WNS04A组网无线信道模拟器产品配置列表
配置项	描述
射频件1	射频通道，N（f），收发一体，最大80
射频件2	射频通道，SMA（f），收发一体或分离（可配置），最大80发射/接收+80接收
信号处理板组件	最多配置10个信号处理板，1个信号单板满配为8个射频通道
变频器选件	信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz
短波固件标准型	频段支持1.5MHz~30MHz，带宽最大支持20MHz
300M固件标准型	频段支持30MHz~7.5GHz，带宽最大支持300MHz
500M固件标准型	频段支持300MHz~7.5GHz，带宽最大支持500MHz
1000M固件标准型	频段支持500MHz~7.5GHz，带宽最大支持1000MHz

序号	指标名称	KSW-WNS04B组网型无线信道仿真仪技术指标
1	射频通道	可配置2~32通道
2	频率范围	1.5MHz~7.5GHz，频率扩展选件：最大到67GHz
3	本振数	每个射频端口收发本振独立
4	单通道信道带宽	2000MHz
5	载波聚合带宽（选件）	最大可达4GHz
6	衰落通道数量	单板最大32条
7	MESH和MANET组网规模	最大支持8个2GHz带宽无线通信设备全联通组网
8	单衰落通道最大多径数量	最大24条
9	时延范围	4.5us~3s
10	时延分辨率	0.1ns
11	最大多普勒频移	±6MHz
12	码多普勒（选件）	最大支持速度30马赫
13	输入信号功率范围	-40dBm～+30dBm
14	输出信号功率范围	-120dBm~5dBm
15	输出信号功率分辨率	0.1dB（输出信号功率≥-100dBm时）
16	输出信号功率准确度	±1dB（输出信号功率≥-100dBm时）
17	输出信号非谐波杂散失真	≤-45dBc
18	EVM	≤1%@256QAM,100MHz调制信号,2GHz频点 ≤1.5%@256QAM,100MHz 调制信号,24GHz 频点
19	底噪	不高于-162dBm/Hz@输出≤-40dBm
20	通道间隔离度	130dB@F≤6GHz 典型值 110dB@F≤18GHz 典型值 100dB@F≤40GHz 典型值
21	输入/输出端口驻波比	1.6@F≤6GHz 1.8@F≤18GHz 2.0@F≤40GHz
22	衰落信道模型	常量,瑞利,莱斯,Nakagami,平坦,圆拱,高斯,双高斯,LOGNORMAL,Suzuki,纯多普勒,巴特沃兹,自定义模型等
23	标准信道模型	COST207、GSM/EDGE、ITU_R 3G、JTC、HIPERLAN/2、3GPP LTE、ITU1546、ITU2001、ITU526、ITU530、ITU617、ITU618、ITU676、ITU679、ITU680、ITU681、ITU682等
24	DMT动态建模软件（选件）	支持3D空间自组网和卫星轨道建模，支持导入TLE、STK、WI、ASC等文件转换，支持天线方向图导入，支持相控阵测向功能，支持3D空间模型文件生成后一键式导入信道模拟器
25	AWGN、CW干扰仿真	支持
26	其他干扰（选件）	梳状干扰,跳频干扰,扫频干扰,脉冲干扰,均匀分布干扰等
27	自动相位校准（选件）	支持
28	自定义动态仿真	支持
29	动态时延更新率	最大2us/ms
30	外参考输入接口	10MHz
31	内参考输出接口	10MHz
32	仿真同步触发接口	支持
33	外部控制接口	同时支持千兆以太网和万兆以太网
34	远程控制接口	支持
35	尺寸（宽×深×高）（mm）	8/16通道：485×602×277（上架） 24/32/48/56/64通道：520×590×880

WNS04B组网无线信道模拟器产品配置列表
配置项	描述
射频件1	射频通道，N（f），收发一体，最大40
射频件2	射频通道，SMA（f），收发一体或分离（可配置），最大40发射/接收+40接收
信号处理板组件	最多配置10个信号处理板，1个信号处理板满配为4个射频通道
变频器选件	信道模拟器高频扩展通道，最大频段67GHz，最大实时带宽2GHz
短波固件标准型	频段支持1.5MHz~30MHz，带宽最大支持20MHz
300M固件标准型	频段支持30MHz~7.5GHz，带宽最大支持300MHz
500M固件标准型	频段支持300MHz~7.5GHz，带宽最大支持500MHz
1000M固件标准型	频段支持500MHz~7.5GHz，带宽最大支持1000MHz
2000M固件标准型	频段支持500MHz~7.5GHz，带宽最大支持2000MHz
