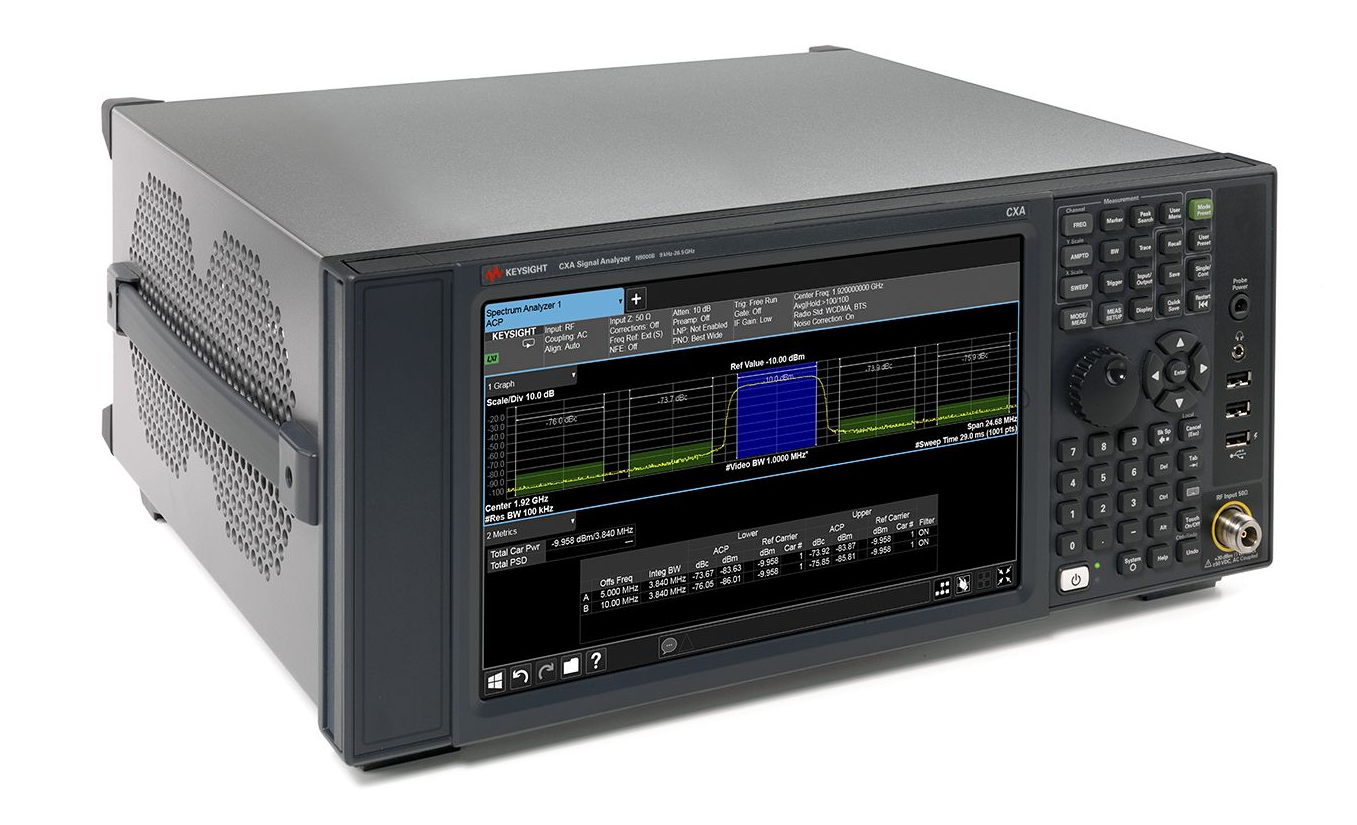

N9010B EXA 信号分析仪，10Hz至3.6/7/13.6/26.5/32/44GHz|是德 (在产)

N9010B EXA 是您理想的信号分析工具，能够帮助您成功进行设计和测试，实现新的突破。 支持毫米波频率，实现最大价值。

快速、灵活的通用信号分析，频率范围高达 44 GHz

无论是增强产品性能还是提高测试吞吐量，您的通用型信号分析仪都要有能力满足各种苛刻要求。 这款快速、灵活的 EXA 不仅兼具出色的速度和性能，还通过 PathWave X 系列测量应用软件提供丰富的测量功能，因此可以满足十分广泛的需求。

• 凭借 10 Hz 至 44 GHz 的频率范围和宽达 40 MHz 的分析带宽，可以查看更多信号细节

• 在进行杂散响应测量时，快速扫描功能可以节省大量测试时间

• 更经济高效地执行毫米波测量结果分析

• 凭借出色的电平测量准确度、显示平均噪声电平（DANL）和三阶互调（TOI）失真性能，可以测量大信号掩盖下的小信号

• 在列表扫描模式下，可以快速在离散频率点上执行功率测量

• 结合使用 X 系列测量应用软件，可以进一步简化测试

带宽选项：

• 10 MHz

• 25 MHz

• 40 MHz

1 GHz 时的 DANL（噪声幅度噪声水平）:

• -170 dBm

频率：

• 10 Hz 至 44 GHz

频率选项：

• 3.6 GHz

• 7 GHz

• 13.6 GHz

• 26.5 GHz

• 32 GHz

• 44 GHz

• 混频器至 1.1 THz

最大分析带宽：

• 40 MHz

最大频率：

• 44 GHz

最大实时带宽：

• 不适用

总体幅度精度：

• ±0.27 dB

性能水平：

• 表示为多个星号和菱形：◆◆◆◇◇◇

1 GHz 时，10 kHz 频偏处的相位噪声：

• -109 dBc/Hz

三阶截获（TOI），1 GHz 时：

• +18 dBm

X 系列测量应用软件——简化测量，提供可重复的测量结果

您可以下载并使用 X 系列应用软件，全面了解蜂窝、无线、航空航天/国防等行业所用器件及设计的性能。

• 通过执行从参数测量到最新的无线标准合规性测量，更深入地洞察器件性能


• 综合测量应用软件让您可以轻松地在设计、设计验证和生产阶段实施始终如一的测量，加速您的设计过程

• 内置专业测量技术，帮助您迅速理解信号和器件性能

• 可转移许可证允许多台仪器共享使用应用软件

PathWave X 系列测量应用软件

X 系列测量应用软件——简化测量，提供可重复的测量结果

您可以下载并使用 X 系列应用软件，全面了解蜂窝、无线、航空航天/国防等行业所用器件及设计的性能。

• 通过执行从参数测量到最新的无线标准合规性测量，更深入地洞察器件性能


• 综合测量应用软件让您可以轻松地在设计、设计验证和生产阶段实施始终如一的测量，加速您的设计过程

• 内置专业测量技术，帮助您迅速理解信号和器件性能

• 可转移许可证允许多台仪器共享使用应用软件

PathWave X 系列测量应用软件

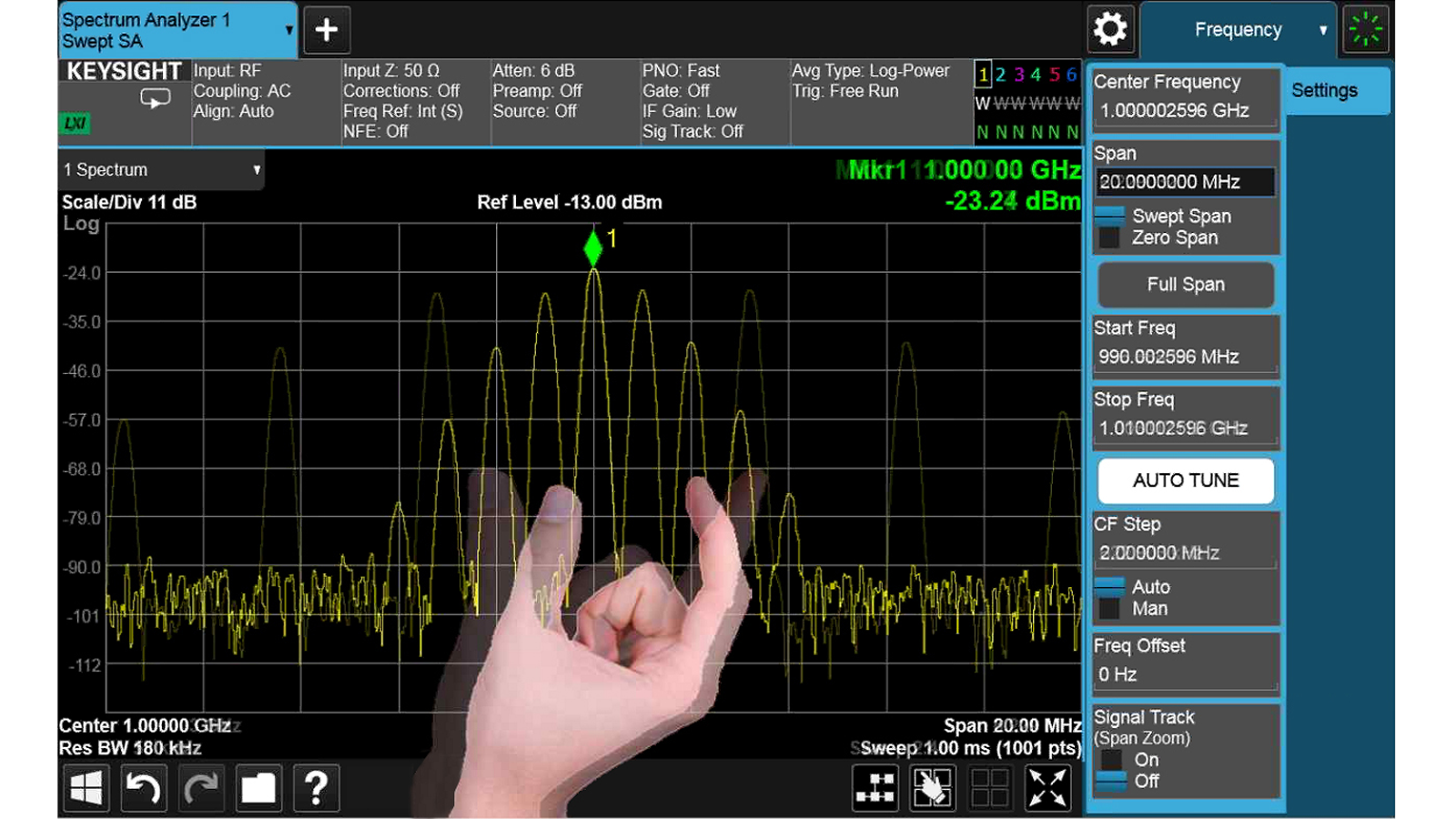

使用 PowerSuite 更轻松地进行功率测量

无论您是在创建新设计、验证其性能还是在生产线上进行测试，功率测量对于表征任何无线器件或系统都是至关重要的。 对于无线通信来说，为了最大限度提高系统容量和通信质量，准确测量数字调制信号的功率是关键。

PowerSuite 能够一键执行针对各项指标的测量任务，包括信道功率、占用带宽、相邻信道功率、CCDF、谐波失真、猝发功率、三阶截获、杂散发射和频谱发射模板测量。

了解如何使用 PowerSuite 进行简单直观的功率测量。

了解更多

选项

了解详细信息: 查看配置指南

频率范围：

• N9010B-503 频率范围，10 Hz至3.6 GHz

• N9010B-507 频率范围，10 Hz至7 GHz

• N9010B-513 频率范围，10 Hz至13.6 GHz

• N9010B-526 频率范围，10 Hz至26.5 GHz

• N9010B-532 频率范围，10 Hz至32 GHz

• N9010B-544 频率范围，10 Hz至44 GHz

前置放大器：

• N9010B-P03 前置放大器，3.6 GHz

• N9010B-P07 前置放大器，7 GHz

• N9010B-P13 前置放大器，13.6 GHz

• N9010B-P26 前置放大器，26.5 GHz

• N9010B-P32 前置放大器，100 kHz至32 GHz

• N9010B-P44 前置放大器，100 kHz至44 GHz

带宽：

• N9010B-B40 分析带宽，40 MHz

性能选项：

• N9010B-DP2 数字处理器，2 GB捕获内存

• N9010B-EA3 电子衰减器，3.6 GHz

• N9010B-FSA 精细分辨率步进衰减器

• N9010B-MPB 微波预选器旁路

• N9010B-PFR 精密频率参考

• N9010B-NF2 噪声底限扩展，仪器校准

校准选项：

• N9010B-UK6 附带测试数据的商业校准证书

• N9010B-A6J 符合 ANSI Z540-1-1994 校准

• N9010B-AMG 校准 + 不确定度 + 保护带（认可）

连接选项：

• N9010B-CR3 后部连接器，第二中频输出

• N9010B-CRP 可编程后部中频输出连接器

• N9010B-YAS Y轴屏幕视频输出

外部混合：

• N9010B-EXM 外部混合

便携式包装：

• N9010B-PRC 便携式配置

安全特性 - PC功能：

• N9010B-SF1 安全特性，排除启动程序

• N9010B-SF2 安全特性，禁止保存结果

• N9010B-SS1 附加可移动固态硬盘，Win10，适用于 PC7S

应用软件：

• N6171A MATLAB 软件

配件：

• 1CM113A 机架安装法兰套件 177.0mm H (4U) - 两个法兰支架 - 新幻影灰色

• CV1117A 前面板盖，4U X系列信号分析仪，幻影灰色

• 1DVR001A ROM/CD-R/RW 驱动器

• 1MSE001A 鼠标

• MLP001A 最小损耗垫，50至75欧姆

• 1CR013A 机架滑轨套件，适用于11英寸、14英寸和16英寸安装孔

应用软件与订阅：

• N9080EM0E LTE和LTE-Advanced FDD测量应用软件

• N9080EM3E NB-IoT和eMTC FDD测量应用软件

• N9081EM0E 蓝牙（TM）测量应用软件

• N9082EM0E LTE和LTE-Advanced TDD测量应用软件

• N9084EM0E 短距离通信和物联网测量应用软件

• N6141EM0E 电磁干扰测量应用软件

• N9061EM0E 远程语言兼容性测量应用软件

• N9062EM0E SCPI语言兼容性测量应用软件

• N9063EM0E 模拟解调测量应用软件

• N9067EM0E 脉冲分析测量应用软件

• N9068EM0E 相位噪声测量应用软件

• N9069EM0E 噪声系数测量应用软件

• N9071EM0E GSM/EDGE/Evo测量应用软件

• N9073EM0E W-CDMA/HSPA+测量应用软件

• N9077EM0E WLAN 802.11a/b/g/j/p/n/af/ah测量应用软件

• N90EMEDPB 增强显示包

• N90EMEMCB 基本EMC功能

• N90EMESCB 外部源控制

• N90EMFP2B 快速功率

• N90EMTDSB 时域扫描

• N9054EM0E 矢量调制分析数字解调测量应用软件

• N9054EM1E 矢量调制分析自定义OFDM应用软件

• N9072EM0E cdma2000测量应用软件，仅限遥控

• N9076EM0E 1xEV-DO测量应用软件，仅限遥控

• N9079EM0E TD-Scdma/HSPA测量应用软件，仅限遥控

• N9080EM4E LTE V2X测量应用软件

• 89601301C 多供应商硬件连接

• 89601AYAC 数字解调分析

• 89601B7NC 3G调制分析

• 89601B7RC 无线连接调制分析

• 89601BHFC 自定义OFDM调制分析

• 89601200C 基本矢量信号分析和硬件连接

• 89601BHGC LTE/LTE-A FDD调制分析

• 89601BHHC LTE/LTE-A TDD调制分析

• E6141EM0E 电磁干扰测量应用软件

• E9054EM0E 矢量调制分析数字解调测量应用软件

• 89601BHMC DOCSIS调制分析

• E9054EM1E 矢量调制分析自定义OFDM应用软件

• 89601BHNC 5G NR调制分析

• 89601BHPC FMCW雷达分析

• E9055EM0E 功率放大器测量应用软件

• 89601BHQC 脉冲分析

• E9061EM0E 远程语言兼容性测量应用软件

• 89601BHTC 物联网调制分析

• 89601BHXC 高吞吐量WLAN调制分析

• E9062EM0E SCPI语言兼容性测量应用软件

• E9063EM0E 模拟解调测量应用软件

• E9067EM0E 脉冲分析测量应用软件

• N90EMPSMB 功率套件测量应用软件

• E9068EM0E 相位噪声测量应用软件

• E9069EM0E 噪声系数测量应用软件

• E9071EM0E GSM/EDGE/Evo测量应用软件

• 89601PSMC 功率套件测量

• E9072EM0E cdma2000测量应用软件，仅限遥控

• E9073EM0E W-CDMA/HSPA+测量应用软件

• E9076EM0E EV-DO测量应用软件，仅限遥控

• E9077EM0E WLAN 802.11a/b/g/j/p/n/af/ah测量应用软件

• E9077EM1E WLAN 802.11ac/ax测量应用软件

• E9077EM2E WLAN 802.11be测量应用软件

• E9079EM0E TD-Scdma/HSPA测量应用软件，仅限遥控

• E9080EM0E LTE和LTE-Advanced FDD测量应用软件

• E9080EM3E NB-IoT和eMTC FDD测量应用软件

• E9080EM4E LTE V2X测量应用软件

• E9081EM0E 蓝牙（TM）测量应用软件

• E9081SP1E 高通蓝牙高速链路测量应用软件

• E9082EM0E LTE和LTE-Advanced TDD测量应用软件

• E9084EM0E 短距离通信和物联网测量应用软件

• E9085EM0E 5G NR测量应用软件

• E9085EM4E NR V2X测量应用软件

• 89601BVXC 高吞吐量WLAN调制分析，功能有限

• E9077EM3E WLAN 802.11ac/ax测量应用软件，功能有限

套装调整选项：

• N9010B-030 高价值套装优惠：包括选项503、P03、FSA、PFR和EA3

• N9010B-260 高价值套装优惠：包括选项526、P26、FSA、PFR和EA3

• N9010B-440 高价值套装优惠：包括选项544、P44、FSA、PFR和EA3
