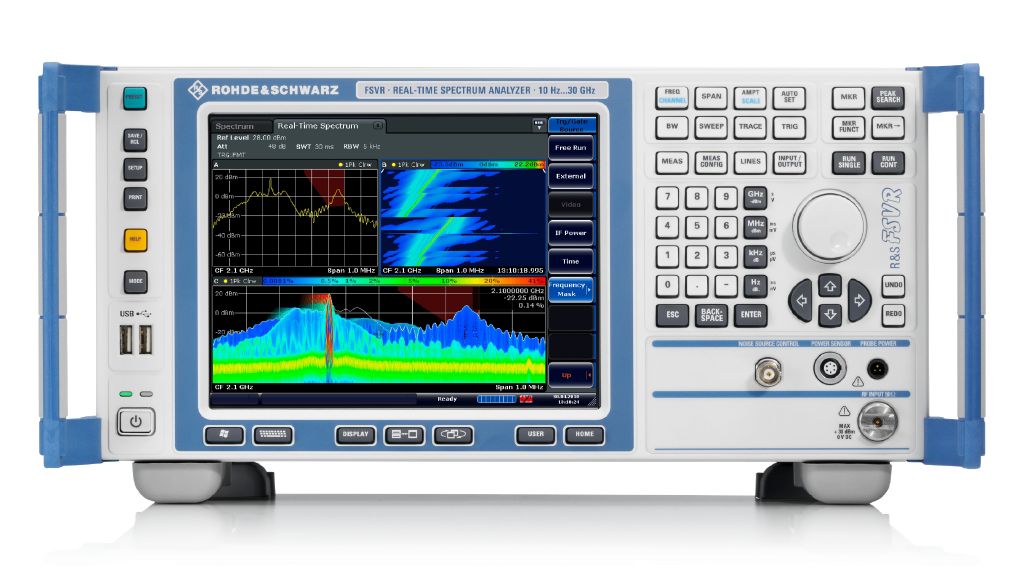

R&S®FSV300系列 信号与频谱分析仪 10Hz至4/7.5/13.6/30/44/50GHz|罗德与施瓦茨 (在产)

仪器设置简单快捷，用户可迅速获取测量结果

R&S®FSV3000 信号与频谱分析仪一键即可测量，可以通过基于事件的操作捕获信号，并使用 SCPI 记录器轻松编写脚本程序，从而快速设置复杂测量。分析仪还具有出色的测量速度，可实现高效生产。

为 5G 和其他无线标准作好准备

R&S@FSV3000 信号与频谱分析仪非常适用于在研发、系统测试、验证和生产应用中评估无线通信信号。凭借 200 MHz 分析带宽，它可同时捕获两个相邻的 5G NR 载波。使用专用的 5G NR 信号分析选件，分析 28 GHz条件下的 100 MHz 载波时误差矢量幅度低于 1%。

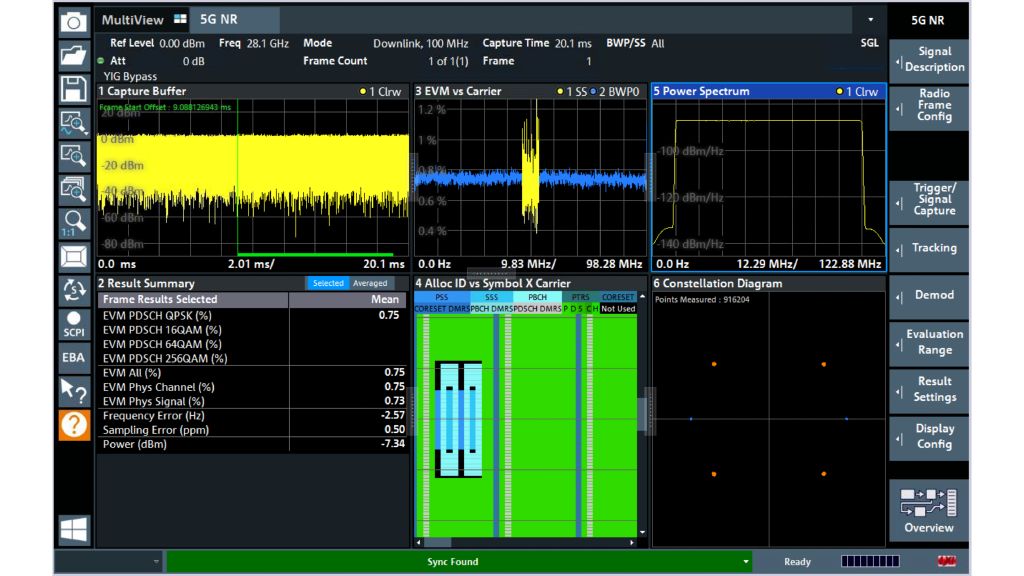

5G NR 信号分析 - 使用 R&S®FSV3-K144（下行链路）和 R&S®FSV3-K145（上行链路）选件分析 5G NR 信号

高级用户界面

R&S°FSV3000 设置简单快捷，能够迅速提供测量结果

R&S@FSV3000 特点

多点触控显示屏

SCPI记录器用于轻松编写测试程序

1基于事件的操作可用于调试少见的被测设备事件

通过直接访问设置智能地控制信号发生器

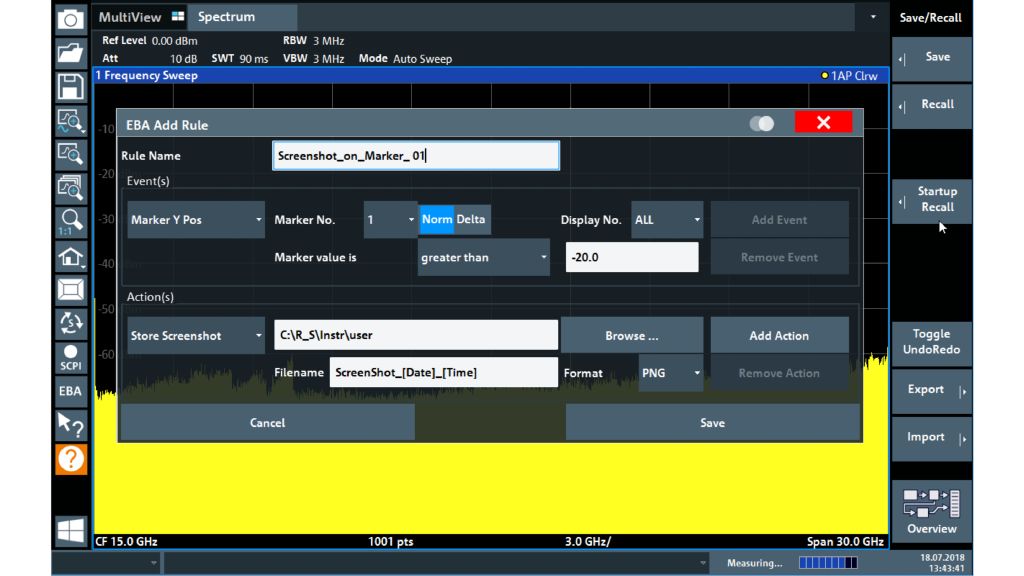

R&SSFSV3000 基于事件的操作

简单排查少见的被测设备事件故障:从触摸式下拉菜单中选择限值线故障或屏幕截图等事件。

高速分析

快速测量，实现高效生产

自动生产组件、模块和设备，需要进行频谱测量和信号解调。R&S@FSVA3000 信号与频谱分析仪可迅速执行复杂测量。

增强型计机功能选件提供四核 CPU 以加快数字信号解调。该选件还增添了内部 PCle3.0总线系统以快速传输测量数据。在基于云的测试系统中，10 Gbit/s LAN 接口选件可快速将 /Q 数据传输至网络。

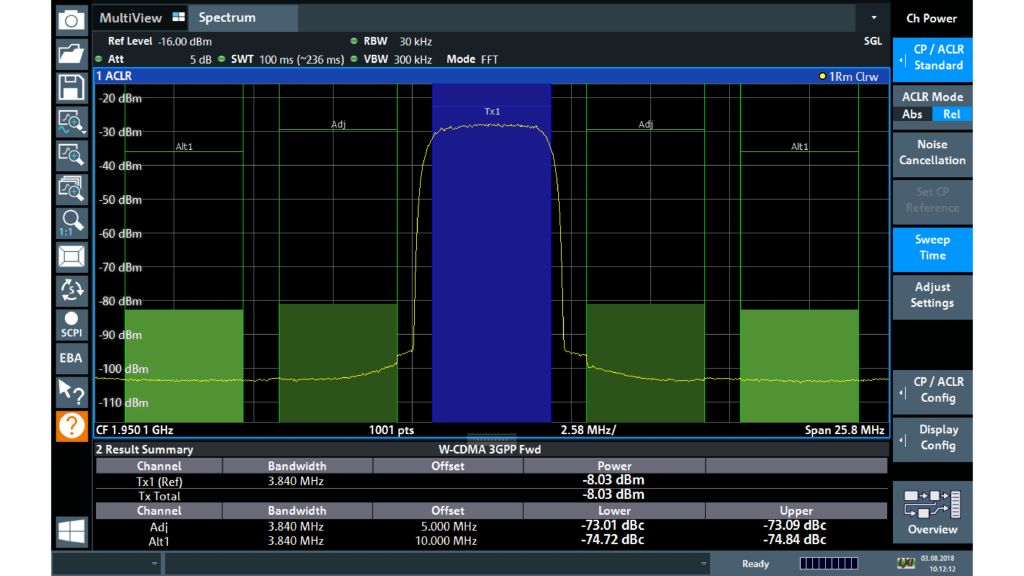

邻道泄漏比测量

基于 FFT的邻道泄漏比测量 速度超过 扫描测量,R&SBFSVA3000 还具有出色的动态范围。

订购信息

型号 类型 订单号 信号与频谱分析仪，10 Hz至4 GHz R&S®FSVA3004 1330.5000.04 信号与频谱分析仪，10 Hz至7.5 GHz R&S®FSVA3007 1330.5000.07 信号与频谱分析仪，10 Hz至13.6 GHz R&S®FSVA3013 1330.5000.13 信号与频谱分析仪，10 Hz至30 GHz R&S®FSVA3030 1330.5000.30 信号与频谱分析仪，10 Hz至44 GHz R&S®FSVA3044 1330.5000.43 信号与频谱分析仪，10 Hz至50 GHz R&S®FSVA3050 1330.5000.50

硬件选件外侧把手 R&S®FSV3-B1 1330.5700.02 音频解调器 R&S®FSV3-B3 1330.3765.02 OCXO频率参考 R&S®FSV3-B4 1330.3794.02 附加接口，包括GPIB、中频/视频输出、触发输出、AUX端口 R&S®FSV3-B5 1330.3820.02 附加接口，包括中频/视频输出、触发输出、AUX端口 R&S®FSV3-B5E 1330.3820.03 10 Gbit/s LAN接口 R&S®FSV3-B6 1330.3913.02 需要R&S®FSV3-B114 分辨率带宽最高40 MHz R&S®FSV3-B8E 1346.4337.02 外部发生器控件 R&S®FSV3-B10 1330.3859.02 YIG预选器旁路 R&S®FSV3-B11 1330.3865.02 40 MHz分析带宽 R&S®FSV3-B40 1330.4103.02 200 MHz分析带宽 R&S®FSV3-B200 1330.4132.02 400 MHz分析带宽 R&S®FSV3-B400 1330.7154.02 600 MHz分析带宽 R&S®FSV3-B600 1346.5004.02 1 GHz分析带宽 R&S®FSV3-B1000 1346.3699.02 备用硬盘驱动器 R&S®FSV3-B18 1330.4003.02 可移动硬盘 R&S®FSV3-B20 1330.3971.02 用于外部混频器的本振/中频接头 R&S®FSV3-B21 1330.4010.02 射频前置放大器，适用于R&S®FSVA3004和R&S®FSVA3007 R&S®FSV3-B24 1330.4049.07 射频前置放大器，适用于R&S®FSVA3013 R&S®FSV3-B24 1330.4049.13 射频前置放大器，适用于R&S®FSVA3030 R&S®FSV3-B24 1330.4049.30 射频前置放大器，适用于R&S®FSVA3044 R&S®FSV3-B24 1330.4049.44 射频前置放大器，适用于R&S®FSVA3050 R&S®FSV3-B24 1330.4049.49 射频前置放大器，适用于R&S®FSVA3050 R&S®FSV3-B24 1330.4049.50 需要出口许可证 电子衰减器，1 dB步长 R&S®FSV3-B25 1330.4078.02 增强型计算功能 R&S®FSV3-B114 1330.4910.04 始终包含，仅限工厂交货 通过BNC的噪声源控制 R&S®FSV3-B28V 1330.6664.02 1 GHz参考 R&S®FSV3-K703 1330.7502.02 增强型性能 R&S®FSV3-B710 1346.4950.xx

增强型性能, 频率扩展54 GHz，适用于R&S®FSVA3050
R&S®FSV3-B54G 1346.6369.02 需要R&S®FSV3-B11

固件选件

• 脉冲测量 R&S®FSV3-K6 1346.3330.02

• 调幅/调频/调相分析 R&S®FSV3-K7 1330.5022.02

• Bluetooth®基本速率/增强型数据率/低功耗测量 R&S®FSV3-K8 1346.5679.02

• 功率探头支持 R&S®FSV3-K9 1346.3676.02

• GSM/EDGE/EDGE Evolution/VAMOS测量 R&S®FSV3-K10 1330.5039.02

• 放大器测量 R&S®FSV3-K18 1346.3347.02

• 直接DPD测量 R&S®FSV3-K18D 1346.3353.02 需要R&S®FSV3-K18

• 频率响应测量 R&S®FSV3-K18F 1346.4408.02 需要R&S®FSV3-K18

• 记忆多项式DPD R&S®FSV3-K18M 1345.1486.02 需要R&S®FSV3-K18和R&S®FSV3-K18D

• 噪声系数测量 R&S®FSV3-K30 1330.5045.02

• 相位噪声测量 R&S®FSV3-K40 1330.5051.02

• EMI测量 R&S®FSV3-K54 1330.5068.02

• CISPR校准，适用于R&S®FSV3-K54 R&S®FSV3-K54C 1346.3624.02 需要R&S®FSV3-K54，升级需要由罗德与施瓦茨服务人员进行仪器校准

• 瞬态测量 R&S®FSV3-K60 1346.4350.02

• 瞬态线性调频测量 R&S®FSV3-K60C 1346.4366.02 需要R&S®FSV3-K60

• 瞬态跳频测量 R&S®FSV3-K60H 1346.4372.02 需要R&S®FSV3-K60

• 瞬态相位噪声测量 R&S®FSV3-K60P 1346.6298.02 需要R&S®FSV3-K60C或R&S®FSV3-K60H

• 矢量信号分析 R&S®FSV3-K70 1330.5074.02

• 多调制分析 R&S®FSV3-K70M 1346.3376.02 需要R&S®FSV3-K70

• PRBS误码率测量 R&S®FSV3-K70P 1346.3382.02 需要R&S®FSV3-K70

• 3GPP FDD (WCDMA)基站测量，包括HSDPA和HSDPA+ R&S®FSV3-K72 1330.5080.02

• 3GPP FDD (WCDMA)移动台测量，包括HSUPA和HSUPA+ R&S®FSV3-K73 1330.5097.02

• WLAN IEEE 802.11a/b/g测量 R&S®FSV3-K91 1330.5100.02 需要R&S®FSV3-B40、R&S®FSV3-B200或R&S®FSV3-B1000以支持28 MHz以上的信号分析带宽

• WLAN IEEE 802.11ac测量 R&S®FSV3-K91AC 1330.5116.02 需要R&S®FSV3-K91

• WLAN IEEE 802.11ax测量 R&S®FSV3-K91AX 1346.3399.02 需要R&S®FSV3-K91

• WLAN IEEE802.11be测量 R&S®FSV3-K91BE 1346.4966.02 需要R&S®FSV3-K91

• WLAN IEEE 802.11n测量 R&S®FSV3-K91N 1330.5139.02 需要R&S®FSV3-K91

• WLAN IEEE 802.11p测量 R&S®FSV3-K91P 1330.5122.02 需要R&S®FSV3-K91

• EUTRA/LTE FDD基站测量 R&S®FSV3-K100 1330.5145.02

• EUTRA/LTE FDD用户设备测量 R&S®FSV3-K101 1330.5151.02

• EUTRA/LTE基站MIMO测量 R&S®FSV3-K102 1330.5168.02 需要R&S®FSV3-K100或R&S®FSV3-K104

• EUTRA/LTE-Advanced上行链路测量 R&S®FSV3-K103 1330.7231.02 需要R&S®FSV3-K101或R&S®FSV3-K105

• EUTRA/LTE TDD基站测量 R&S®FSV3-K104 1330.5174.02

• EUTRA/LTE TDD上行链路测量 R&S®FSV3-K105 1330.5180.02

• EUTRA/LTE NB-IoT下行链路测量 R&S®FSV3-K106 1346.3418.02

• 5G NR R15下行链路测量 R&S®FSV3-K144 1330.7219.02

• 5G NR R15上行链路测量 R&S®FSV3-K145 1330.7225.02

• 5G NR ACLR/SEM/EVM组合测量 R&S®FSV3-K147 1346.4250.02 需要R&S®FSV3-K144

• 针对上行链路/下行链路的5G NR R16扩展测量 R&S®FSV3-K148 1346.4914.02 需要R&S®FSV3-K144或R&S®FSV3-K145

• 针对下行链路/上行链路的5G NR R17扩展测量 R&S®FSV3-K171 1346.5362.02 需要R&S®FSV3-K144或R&S®FSV3-K145和R&S®FSV3-K148

• O-RAN测量 R&S®FSV3-K175 1346.6452.02 需要R&S®FSV3-K10x或R&S®FSV3-K14x

• 使用SnP文件的用户自定义频率校正（校正测量装置的频率响应（幅度和相位）） R&S®FSV3-K544 1346.3630.02

• 外部前端控制 R&S®FSV3-K553 1346.4889.02

电脑软件

• R&S®VSE基础版 1), 3) R&S®VSE 1345.1011.06

• R&S®VSE企业版 4) R&S®VSE企业版 1345.1105.06

• 许可加密狗 R&S®FSPC 1310.0002.03

• 浮动许可加密狗 R&S®FSPC-FL 1310.0002.04

• R&S®VSE软件维护 R&S®VSE-SWM 1320.7622.81

仪器安全

• USB大容量存储器写入保护 R&S®FSV3-B3

• 固态驱动器安全写保护 R&S®FSV3-K33 1346.3360.02

推荐配件

• 适用于噪声系数和增益测量的智能噪声源，最高55 GHz R&S®FS-SNS26/R&S®FS-SNS40/R&S®FS-SNS55 1338.8008.xx (xx = 26/40/55) 需要R&S®FSV3-K30

• 健康与使用监控服务(HUMS) R&S®FSV3-K980 1346.4943.02

• 19"机架适配器，4 RU 1/1 R&S®ZZA-KN4 1175.3033.00

• 耳机 0708.3010.00 需要R&S®FSV3-B3

• IEC/IEEE总线电缆，长度：1 m R&S®PCK 0292.2013.10 需要R&S®FSV3-B5

• IEC/IEEE总线电缆，长度：2 m R&S®PCK 0292.2013.20 需要R&S®FSV3-B5

• 匹配件，50 Ω/75 Ω，0 Hz至2700 MHz，两端匹配 R&S®RAM 0358.5414.02

• 匹配件，50 Ω/75 Ω，0 Hz至2700 MHz，一端匹配 R&S®RAZ 0358.5714.02

• 防眩光膜 R&S®FPL1-Z5 1323.1690.02

• 直流闭锁，10 kHz至18 GHz，N型连接器 R&S®FSE-Z4 1084.7443.03

保修和服务

• 基本单元：3年

• 所有其他项目：1年

维修选项

• 延长保修，一年 R&S®WE1

• 延长保修，两年 R&S®WE2

• 包含校准的延长保修，一年 R&S®CW1

• 包含校准的延长保修，两年 R&S®CW2

• 包含认证校准的延长保修，一年 R&S®AW1

• 包含认证校准的延长保修，两年 R&S®AW2
