ZVH 手持式电缆与天线分析仪 100kHz 至 3.6/8GHz|罗德与施瓦茨 (在产)
产品描述

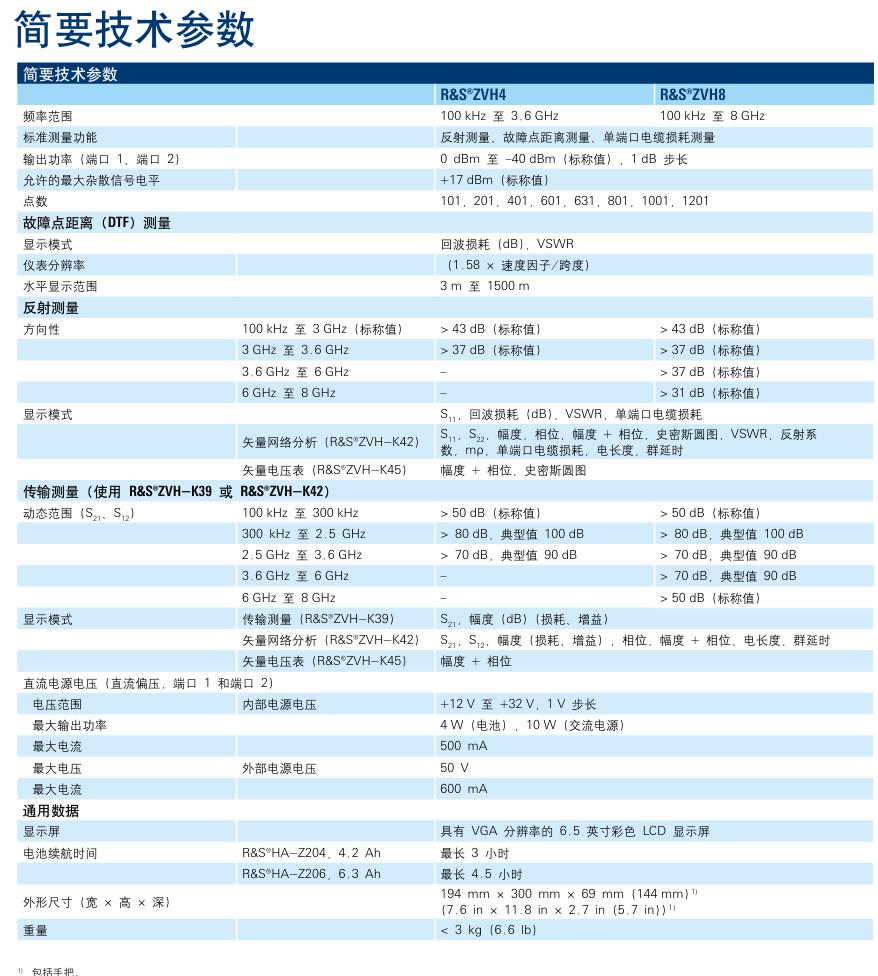

详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
&S®ZVH 是一款坚固耐用的手持式电缆与天线分析仪，适用于现场应用。该产品重量轻且 操作简单，对于需要有效的户外测量仪器以便安装和维护天线系统的人来说不可或缺。
在安装或维护移动无线电、广播或无线电通信的天线系统 时，R&S®ZVH 电缆与天线分析仪可执行快速、可靠且非常 准确的测量。即便只采用基本配置，R&S®ZVH 也可检测电 缆故障、测量滤波器和放大器的匹配以及检查电缆连接的损 耗，这也是设置并运行发射机系统过程中涉及的三项最重要 的任务。要执行进一步测量，例如测量发射天线和接收天线 之间的隔离度或输出放大器的输出功率，射频维修工程师或 维护团队可选用合适的选件。
R&S®ZVH 仅重 3 kg，是一款易于手持的仪器。常用功能 设有专属功能键，触手可及。内置向导可让用户快速且无误 地执行广泛的测试序列。使用 R&S®InstrumentView 软件， 用户只需执行几个简单的操作步骤即可生成测试报告。
即便是在很差的光线条件下，高亮彩色显示屏也方便轻 松地读取数据，并且还有一种适用于极端环境的单色模 式。R&S®ZVH 电池电量可支持长达 4.5 小时的连续工作。 电池更换只需几秒即可完成。如果下雨呢？没问题——所有 连接器均可防水。
主要特点
►频率范围介于 100 kHz 至 3.6 GHz 或 8 GHz
►100 dB（典型值）动态范围，可用于滤波器和天线隔离度测量
►涵盖整个频率范围的出厂校准
►内置直流电源电压（偏压），适用于放大器等有源组件
►功率计选件 ►将测量结果保存在 SD 存储卡或 U 盘中
►使用用户可配置的测试序列（向导）轻松操作
►易于更换的锂离子电池，工作时间可长达 4.5 小时
►坚固的防水外壳，适应现场的恶劣工作条件
►重量轻（含电池 3 kg），功能键触手可及，易于手持
优点和主要特性
安装天线系统
►故障点距离 (DTF) 测量
►单端口电缆损耗测量
►反射测量 ►传输测量
►内置直流电源电压
►使用 GPS 接收机定位
►R&S®ZVH 的出厂校准
维护天线系统
►双端口矢量网络分析
►矢量电压表
►终端式和定向功率测量
►使用宽带功率探头的脉冲分析
►内置通道功率计
►频谱分析测量
►瀑布图测
操作简单
►使用 R&S®ZVH 向导只需几步即可生成测试报告
►用于频率设置的通道表
►在任何情况下都方便读取测量结果
►多语言操作
►易于连接、保护良好的连接器
存档和远程控制
►可记录测量结果的 R&S®InstrumentView 软件
►通过 LAN 或 USB 远程控制
全部
罗德与施瓦茨官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 热线 400 650 5896
• 电话
+86 10 6431 2828
传真：+86 10 6437 9888
• Email info.china@rohde-schwarz.com
• 地址
北京市朝阳区紫月路18号院1号楼（朝来高科技产业园）100012
技术支持
• 技术支持电话 400-650-5896 / 800-810-8228
• 技术支持邮箱 support@rohde-schwarz.com
全国办事处
北京
• 北京市朝阳区紫月路18号院1号楼5层508室
+86 10 6431 2828（传真 +86 10 6437 9888）
上海
• 中国（上海）自由贸易试验区盛夏路399弄11号楼（K座）3-4层
+86 21 6375 0018（传真 +86 21 6375 9170）
广州
• 广州市天河区天河路233号中信广场3705室
+86 20 8755 4758（传真 +86 20 8755 4759）
深圳
• 深圳市南山区高新南环路43号威新软件园1栋1楼南翼
+86 755 8203 1198（传真 +86 755 8203 3070）
西安
• 西安市高新区锦业一路56号研祥城市广场5楼502室
+86 29 8741 5377（传真 +86 29 8720 6500）
成都
• 成都市高新区天府大道天府软件园A4栋1楼南
+86 28 8519 5190（传真 +86 28 8519 4660）
上海（苏黎世仪器）
• 苏黎世仪器 Zurich Instruments（上海）
上海市徐汇区田州路327号G座2102-2103室
电话：+86 21 6487 0285-87
传真：+86 21 6487 0289
• 中国香港
Phone (+852) 22643788 Fax (+852) 22643699 客户支持 (+852) 2655 6332 info.rshk@rohde-schwarz.com
• 中国台湾
Phone (+886) 2 2657-2668 Fax (+886) 2 2657-2468 service.taiwan@rohde-schwarz.com
• 亚洲区客户支持
customersupport.asia@rohde-schwarz.com
授权分销商
• 北京电磁测通科技有限公司
授权区域 北京、天津、河北
官网：emtat.com
电话：010-85864931
• 北京昊伦恒业科技有限公司
北京市朝阳区酒仙桥路14号兆维工业园A2-2二层
电话：010-64353740
官网：www.haoluntech.com 授权区域 北京
• 成都十方青蓝科技有限公司 授权区域 四川
• 东莞市仪达电子科技有限公司
广东省东莞市松山湖园区科技四路16号1栋1805室
电话：0769-81158816
邮箱：shangwu@edelta.cn 授权区域 广东
• 湖南艾克赛普测控科技有限公司
湖南省长沙市车站北路湘域智慧南塔610-611室
电话：0731-84284278
邮箱：shawn@hncsw.net
官网：www.hncsw.net 授权区域 湖南
• 杭州鼎伟电子有限公司
浙江省杭州经济技术开发区金沙世纪大厦801室
电话：13606521434
官网：www.hzdwdz.com 授权区域 浙江
• 杭州禾正科技有限公司
杭州市余杭区乔司镇红普北路5号
电话：0571-86163710 / 18668088072
邮箱：kevin_yao@hezhengtech.com
官网：www.hezhengtech.com 授权区域 浙江
• 深圳市博索特科技有限公司
深圳市宝安区新安街道龙井社区龙井二路3号中粮集团大厦16楼09
电话：0755-29110959
官网：www.cn-bost.com 授权区域 广东
• 深圳市电联通科技有限公司
深圳市龙华区龙华街道清湖社区清湖梅观高速公路东侧彩煌厂办公大楼6层606B
电话：0755-23760051
官网：www.emc-united.com 授权区域 广东、湖南、湖北
• 上海信尔立测试设备有限公司
上海市闵行区中春路8633弄万科七宝国际26栋701室
电话：4001685217
邮箱：xinerli@xinerli.com.cn
官网：www.xinerli.com.cn 授权区域 广东、江苏、重庆
• 苏州恩智兴电子有限公司 授权区域 江苏
• 苏州洋嘉电子有限公司
苏州市工业园区宏业路128号C2幢
电话：15950035579
官网：www.yokatek.com 授权区域 江苏
• 武汉祺盛达科技有限公司
武汉市东湖新技术开发区华师园北路18号光谷科技港2栋A单元601室
电话：13971189650 / 027-81803499
邮箱：liang.guan@qsd1718.com
官网：www.qsd1718.com 授权区域 湖北
• 西安安泰测试设备有限公司 授权区域 陕西、四川
• 星湖测试技术（苏州）有限公司
苏州吴中区旺吴路1号
电话：13506208704
官网：www.xinghu-test.com 授权区域 上海、江苏、浙江、安徽
• 中科天衡（成都）科技有限公司
成都高新区西区IC设计产业园区2号1栋2层（另设广州黄埔实验室：广州市黄埔区开源大道136号A栋）
电话：13925213677
官网：www.tianheng-uestc.com 授权区域 四川、重庆
• 北京诺信创科技术有限公司（行业伙伴 · 铁路）
北京市房山区辰光东路16号院13号楼602
电话：400-658-2686 / 010-83630233
邮箱：bjnxck@163.com
• 深圳市海德通科技有限公司（行业伙伴 · 铁路）
广东省深圳市南山区南光路5号7楼
电话：0755-86667811
电缆与天线分析仪，100 kHz 至 3.6 GHz R&S®ZVH4 1309.6800.24
电缆与天线分析仪，100 kHz 至 8 GHz R&S®ZVH8 1309.6800.28
锂离子电池盒 (4.2 Ah)、USB 数据线、LAN 线、插入式电源、含 R&S®InstrumentView 软件和文档的光盘、快速入门指南
频谱分析应用 R&S®ZVH-K1 1309.6823.02
使用 R&S®FSH-Zxx 或 R&S®NRP-Zxx 功率探头的功率计测量应用（需要 R&S®FSH-Zxx 或 R&S®NRP-Zxx 功率探头） R&S®ZVH-K9 1309.6852.02
通道功率计 R&S®ZVH-K19 1304.5987.02
瀑布图测量应用 R&S®ZVH-K14 1309.7007.02
利用功率探头的脉冲测量 R&S®ZVH-K29 1304.0491.02
传输测量应用 R&S®ZVH-K39 1309.6830.02
通过 USB 或 LAN 应用远程控制 R&S®ZVH-K40 1309.7013.02
矢量网络分析应用 R&S®ZVH-K42 1309.6846.02
矢量电压表测量应用 R&S®ZVH-K45 1309.6998.02
射频电缆（长度：1 m），N 型阳性/N 型阴性，用于 R&S®FSH-K41 选件，DC 至 8 GHz R&S®FSH-Z320 1309.6600.00
射频电缆（长度：3 m），N 型阳性/N 型阴性，用于 R&S®FSH-K41 选件，DC 至 8 GHz R&S®FSH-Z321 1309.6617.00
校准单元，2 MHz 至 4 GHz R&S®ZN-Z103 1321.1828.02
校准单元，1 MHz 至 6 GHz R&S®ZN-Z103 1321.1828.12
开路器/短路器/50 Ω 负载校准标准件组合，用于校准 VSWR 和 DTF 测量，DC 至 3.6 GHz R&S®FSH-Z29 1300.7510.03
开路器/短路器/50 Ω 负载校准标准件组合，用于校准 VSWR 和 DTF 测量，DC 至 8 GHz R&S®FSH-Z28 1300.7810.03
校准套件，N 型阳性，50 Ω，开路器/短路器/匹配件/直通线组合，0 Hz 至 9 GHz R&S®ZV-Z170 1317.7683.02
校准套件，N 型阴性，50 Ω，开路器/短路器/匹配件/直通线组合，0 Hz 至 9 GHz R&S®ZV-Z170 1317.7683.03
匹配件，50 Ω/75 Ω，双向，0 Hz 至 2.7 GHz，N 型阴性/N 型阳性，负载容量 2 W，串联电阻器 25 Ω R&S®RAZ 0358.5714.02
匹配件，50 Ω/75 Ω，双向，0 Hz 至 2.7 GHz，N 型阴性/N 型阳性，负载容量 2 W，串联电阻器 25 Ω R&S®RAM 0358.5414.02
