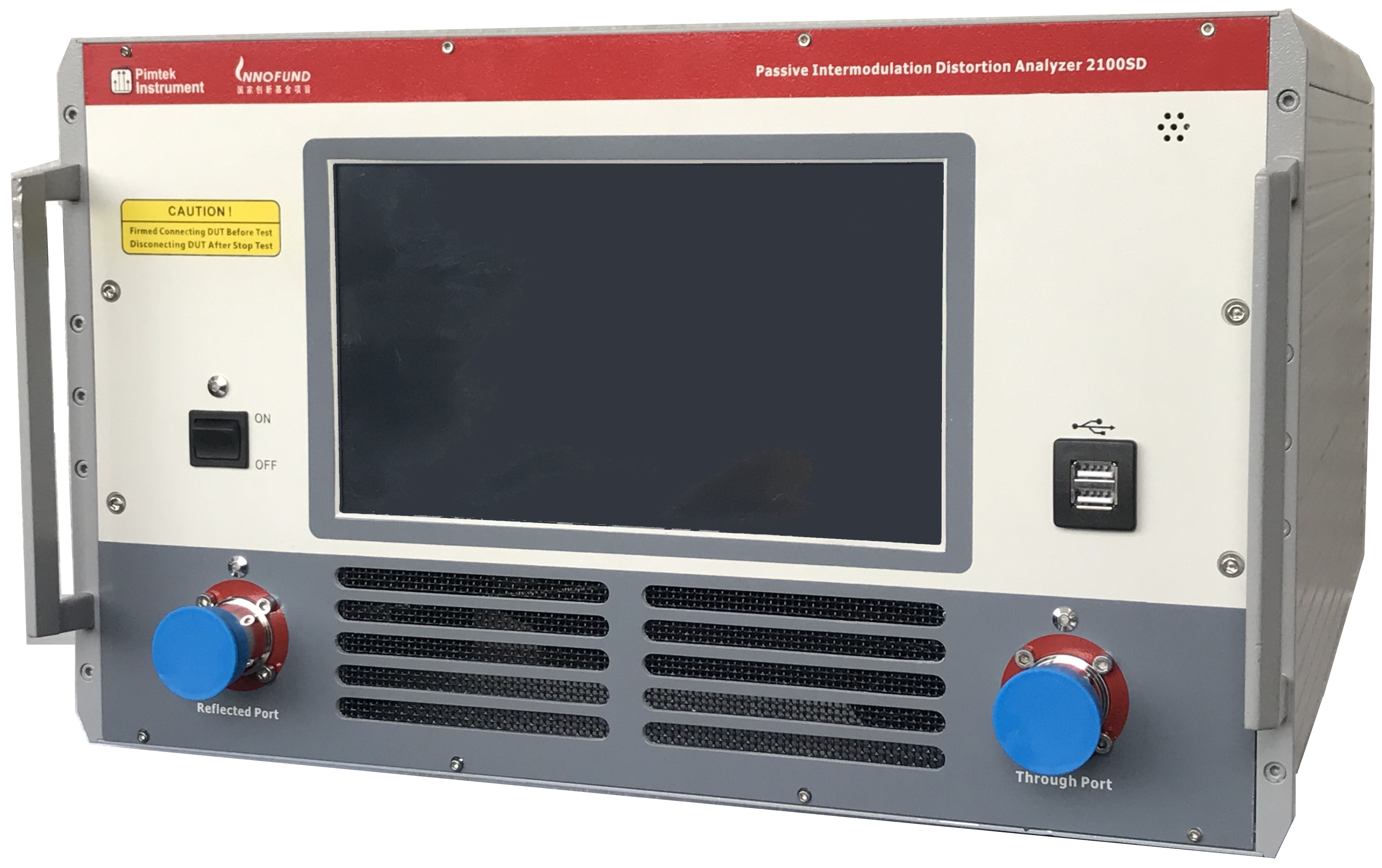

PIM×××S单频段无源互调测试仪 覆盖350至3500MHz|澳华测控 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

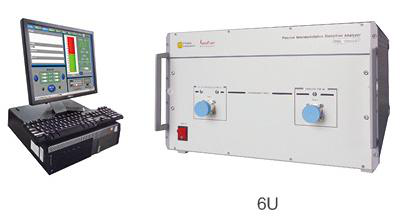

单频段台式无源互调测试仪
PIM×××S单频段无源互调测试仪适用于350～3500MHz通信频段各类基站天线、射频连接器、腔体滤波器、避雷器、跳线组件和功率负载等无源器件的互调指标测量。本系列采用进口核心部件、一体化设计。具有生产模式、工程模式（点频、时域和扫频）两种测试模式，更方便、准确的观察和分析测试结果。6U系列空间较大，有利于散热，且耐热性较好，适合环境温度较高的场所。
产品特点
覆盖移动通信全频段
反射（标配）和传输测试（选项）
插损补偿功能保证了测试精确度
数据库存储
高集成度，无需构建复杂的测试平台
点频、时域、扫频三种测量方式
可测阶次2/3/5/7/9阶，（GSM900可测2阶）
条码扫描（选项）
Word、Excel和PDF报表
中/英文操作界面，易学易用
具有双反射口一键测试功能（选项）
技术规格
| 系统 | |
| 测量方式 | 反射/传输无源互调 |
| 可测互调阶次 | 2/3/5/7/9阶 |
| 反射残留互调 | ＜-165dBm@2×+43dBm |
| 传输残留互调 | ＜-163dBm@2×+43dBm |
| 测试端口 | 2×射频输出口（7-16 DIN型母头） |
| 用户接口 | 4×USB，1×LAN |
| 显示 | 18寸LCD |
| 发射机 | |
| 发射频率 | 参见型号列表 |
| 频率步进 | 200KHz/500 KHz/1MHz/2MHz/5MHz |
| 频率精确度 | ±3ppm |
| 单路载波功率*1 | 2×1至25W（+30至+44dBm） |
| 功率步进 | 0.5dB |
| 功率稳定度 | ±0.5dB |
| 反向功率保护 | 100W |
| 接收机 | |
| 接收带宽 | 参见型号列表 |
| 底噪声 | ≤-138dBm |
| 测量范围 | -55至-138dBm |
| 接收准确度 | ≤±0.5@-100dBm |
| 最大不损坏输入电平 | +10dBm |
| 电气规格 | |
| 电源 | AC 175-250V，50Hz |
| 功率 | 450W |
| 预热时间 | 3分钟 |
| 机械规格 | |
| 外形尺寸 | 6U:470×285×500mm（宽×高×深） |
| 重量 | 约30Kg |
| 冷却 | 强迫风冷 |
| 环境规格 | |
| 工作温度范围 | -5℃至+35℃ |
| 防护等级 | 室内使用 |
| 相对湿度 | 5%至90%，无冷凝 |
型号*2
| 适用系统 | 发射频段 | 接收频段 | |
| PIM700S | LTE(L/H) | 745-793MHz | 697-720MHz |
| PIM800S | CDMA/NADC/AMPS | 869-894 MHz | 824-849 MHz |
| PIM900S | GSM | 935-960 MHz | 890-915 MHz |
| PIM1800S | DCS 1800 | 1805-1880 MHz | 1710-1785 MHz |
| PIM1900S | PCS 1900/LTE | 1930-1990MHz | 1850-1910 MHz |
| PIM2100S | WCDMA/CDMA2000 | 2110-2170 MHz | 1920-2060 MHz |
| PIM2400S | WLAN | 2400-2483.5MHz | 2305-2336.5MHz |
| PIM2600S | WiMAX/UMTS2 | 2620-2695MHz | 2545-2580 MHz |

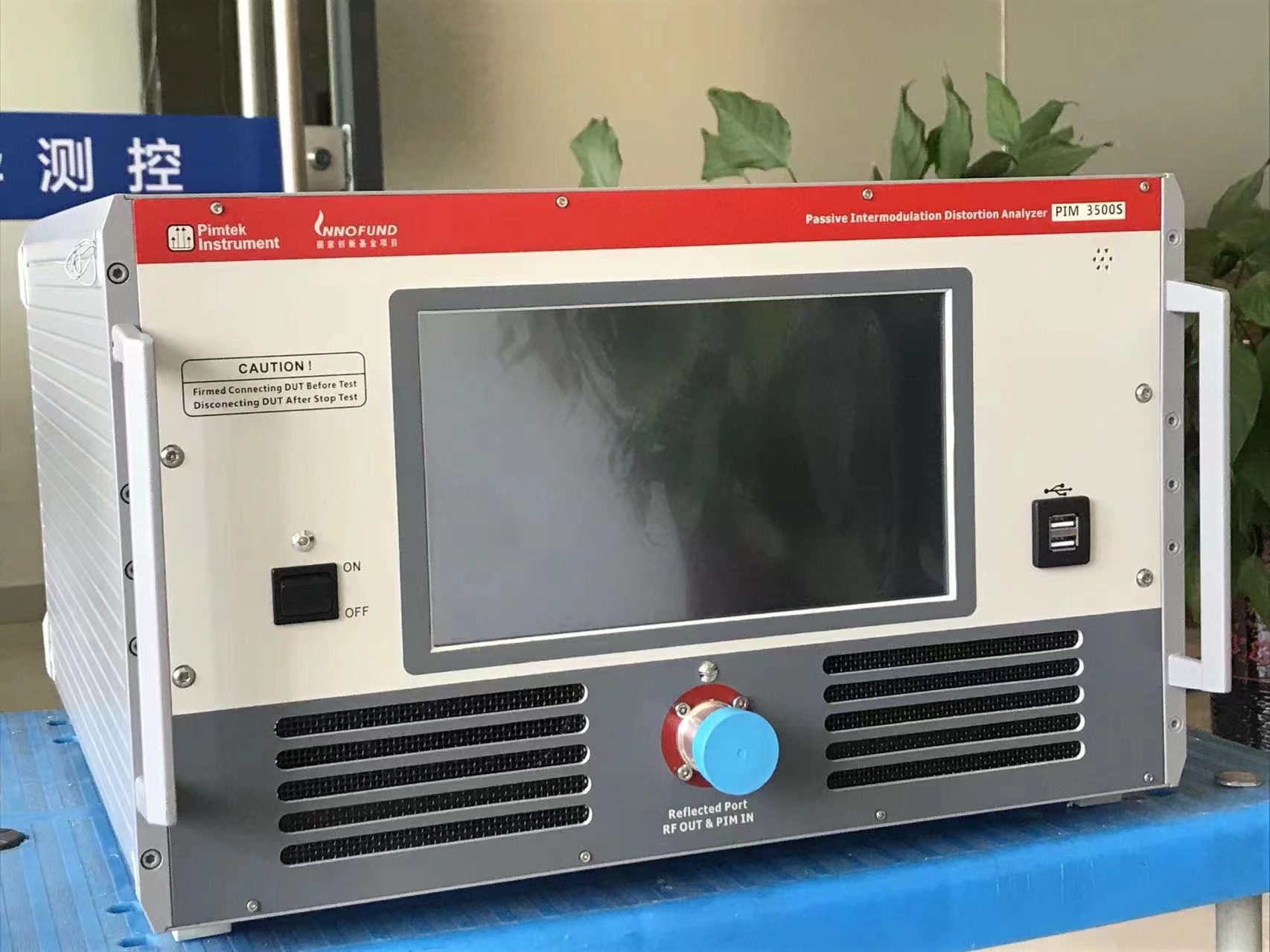

| PIM3500S | WiMAX/Wireless IP | 3510-3594MHz | 3410-3484MHz |
*1 功率可定制+44~+48dBm *2 频率范围接受订制
