PIM×××LTE 系列5G LTE无源互调测试仪|澳华测控 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

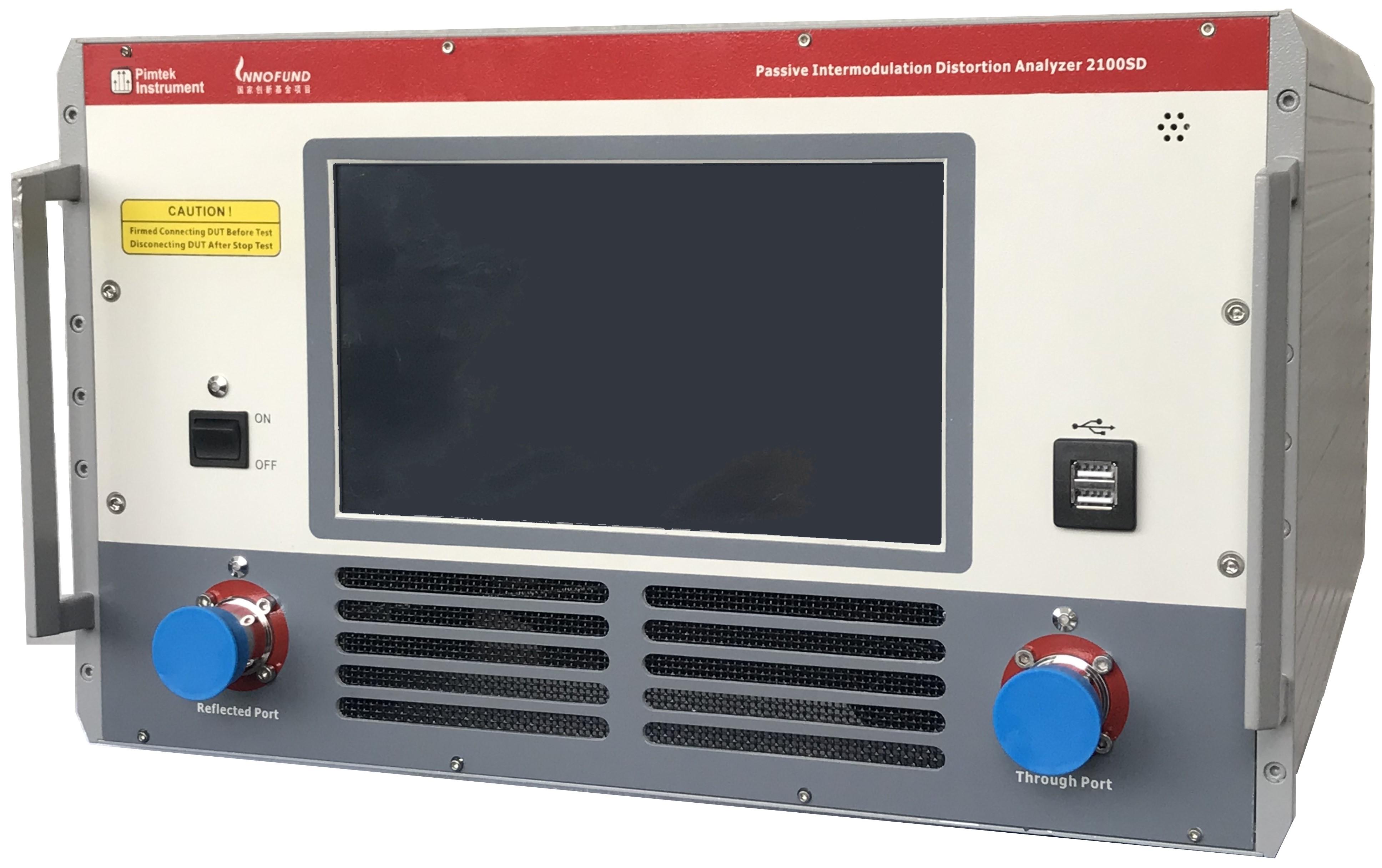

5G LTE系列无源互调测试仪
PIM×××LTE 系列无源互调测试仪主要针对5G LTE网络互调测试，适用于5G LTE通信频段各类基站天线、射频连接器、腔体滤波器、避雷器、跳线组件和功率负载等无源器件的互调指标测量。可以通过简单连接，将多台单频段设备组成一套多少系统进行自由组合测试。在外形结构上采用标准19“宽度和一体化设计，可以嵌入标准机柜及组成多频段。本系列有生产模式、工程模式（点频、时域和扫频）两种测试模式，更方便、准确的观察和分析测试结果。
产品特点
覆盖移动5G LTE通信全频段
点频、时域、扫频三种测量方式
反射（标配）和传输测试（选项）
可测阶次2/3/5/7/9阶
单频、多频段组合测试
500G数据库存储量
条码扫描（选项）
Word、Excel和PDF报表
高集成度，无需构建复杂的测试平台
中/英文操作界面，易学易用
技术规格
| 系统 | |
| 测量方式 | 反射/传输无源互调 |
| 可测互调阶次 | 3/5/7/9阶 |
| 反射残留互调 | ＜-165dBc@2×+43dBm |
| 传输残留互调 | ＜-163dBc@2×+43dBm |
| 测试端口 | 2个7-16DIN型母头 |
| 用户接口 | 4×USB，1×LAN |
| 显示 | 18寸LCD |
| 发射机部分 | |
| 发射频率（*1） | 参见型号列表 |
| 频率步进 | 200KHz/500 KHz/1MHz/2MHz/5MHz |
| 频率精确度 | ±3ppm |
| 载波功率（*2） | 2×1至25W（+30至+44dBm） |
| 功率步进 | 0.5dB |
| 功率稳定度 | ±0.5dB |
| 反向功率保护 | 100W |
| （*1）可定制频率及交叉测试方式；（*2）功率可定制+48dBm | |
| 接收机部分 | |
| 接收带宽 | 参见型号列表 |
| 底噪声 | ≤-138dBm |
| 测量范围 | -55至-138dBm |
| 接收准确度 | ≤±0.5@-100dBm |
| 最大不损坏输入电平 | +10dBm |
| 电气性能 | |
| 电源 | AC 175-250V，50Hz |
| 功率 | 450W |
| 预热时间 | 3分钟 |
| 机械性能 | |
| 外形尺寸 | 6U：470×285×500mm（宽×高×深） |
| 重量 | 约30Kg |
| 冷却 | 强迫风冷 |
| 环境性能 | |
| 工作温度范围 | -5℃至+35℃ |
| 防护等级 | 室内使用 |
| 相对湿度 | 5%至90%，无冷凝 |
型号
| 适用系统 | 发射频段 | 接收频段 |
| PIM700S-L LTE | 728-746MHz | 697-720MHz |
| PIM700S-H LTE | 746-768MHz | 777-798MHz |
| PIM1900S-F F频段 | 1880-1900MHz | 1915-1920MHz |
| PIM2100S-A A频段 | 2017.5-2025MHz | 2010MHz |
| PIM2600S-D D频段 | 2627.5-2635 MHz | 2620 MHz |
| PIM3500S | 3510-3594 MHz | 3410-3484 MHz |
