PIM900HR单频段二次谐波及多阶无源互调测试仪|澳华测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
900M二次谐波及多阶无源互调测试仪
PIM900HR单频段二次谐波及多阶无源互调测试仪采用“单发双收”和“异步对接”等技术，将常规3/5/7/9阶互调、二阶互调和二次谐波测试三种模式融为一体，更精准的评测出无源器件的互调水平。仪器采用进口零部件、一体化设计，使用更稳定、更可靠。另外全新的测试界面用户体验更轻松、更快速。
6U
以上图片仅供参考
产品特点
· 采用“单发双收”和“异步对接”技术
· 具有常规互调测试仪的全部功能
· 具有二阶和二次谐波测试功能
· 点频、时域、扫频三种测量方式
· 可测互调阶次3/5/7/9阶
· 报表（Word、Excel和PDF）和数据库
· 具有条码扫描、编辑功能
· 提供API接口，可以实现个性化测试
技术规格
系统 | |
测量方式 | 反射无源互调/传输无源互调（选项） |
测量类型 | 互调/谐波 |
可测互调阶次 | 2/3/5/7/9阶 |
反射残留互调 | ＜-125dBm/168dBc（90%的频点） |
传输残留互调 | ＜-120dBm/163dBc（90%的频点） |
谐波残留底噪 | ＜-125dBm/168dBc（90%的频点） |
测试端口 | 2个7-16 DIN型母头 |
用户接口 | 4个USB口，1个LAN口，1个VGA接口 |
显示 | 19寸LCD |
发射机部分 | |
发射频率 | 935-960MHz |
频率步进 | 0.2/0.5/1/2/5/10MHz |
频率精确度 | ±3ppm |
单路载波功率 | 2×1至25W（+30至+44dBm） |
功率步进 | 0.5dB |
功率稳定度 | ±0.5dB |
反向功率保护 | 100W |
接收机部分 | |
接收带宽 | 890-915MHz/1880-1920MHz |
底噪声 | ≤-138dBm |
接收准确度 | ≤±0.5@-100dBm |
测量范围 | -55至-138dBm |
最大不损坏输入电平 | +10dBm |
电气规格 | |
电源 | AC 175-250V，50Hz |
功率 | 600W |
机械规格 | |
外形尺寸 | 485×520×149mm（L×W×H）×2 |
重量 | 约30Kg |
冷却 | 风冷 |
环境规格 | |
工作温度范围 | -5℃至+35℃ |
防护等级 | 室内使用 |
相对湿度 | 5%至90%，无冷凝 |

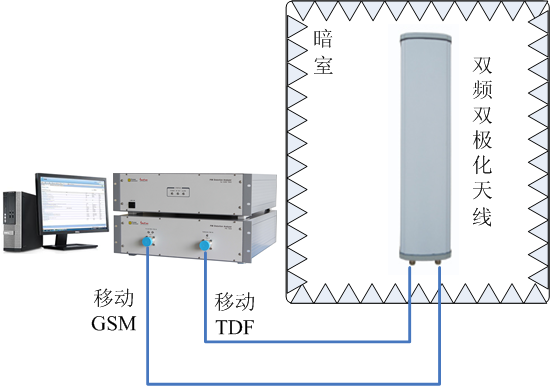

基站天线互调测试示意图
【可测常规3/5/7/9阶互调、二阶互调、二次谐波】
全部
镇江市澳华测控技术有限公司
地址： 江苏省镇江市丁卯新区经十五路99号D41幢（中心研发区内）
邮编： 212009
电话： 13952868198
传真： 0511-88890380
市场部： 13952868198/18906101994
技术支持： 18952940135
服务邮箱： tjaohua@pimteks.com
