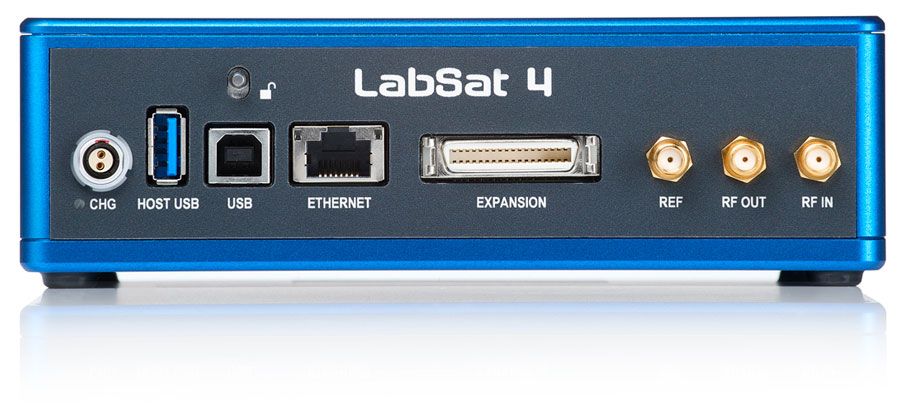

LabSat 4 GNSS 记录和回放模拟器 10-60 MHz 可变带宽、 3 射频通道|RACELOGIC (在产)

使用LabSat 4，录制、重放和模拟高级GNSS测试场景前所未有地变得简单。

• 12位I&Q量化

• 灵活的10-60 MHz带宽

• 宽广的频率范围

• 高速数据传输

• 超过7 TB的内部存储

• 使用SatGen定制模拟

LabSat 4能够录制和重放以下信号：

• GPS: L1 / L2 / L5

• Galileo E1, E5a/b, E6

• GLONASS G1, G2, G3

• BeiDou B1, B2a/b, B3

• QZSS L1, L2, L5, L6

• NavIC L1, L5, S-Band

• SBAS L1, L5 通过Web界面还可以配置上L波段和下L波段以及S波段的其他信号。按需提供Iridium和Sirius XM无线电频率的特定要求。

高级GNSS信号测试与精确定制

介绍LabSat 4，这是一款先进的GNSS记录、重放和模拟系统，旨在捕获和模拟上L波段、下L波段以及S波段内的GNSS信号。每个射频通道的单独定制允许在量化（每个信号可选高达12位）和可变带宽（10-60 MHz）方面进行精确调整。

它具备外部数据集成功能（包括CAN、CAN-FD、RS232和数字事件捕获），可保存的自定义记录设置，以及通过用户友好的Web界面进行简单配置和操作。

灵活的60 MHz带宽

• 在录制期间为各个射频通道分配特定带宽，以减小文件大小

• 使用多个LabSat 4系统进行精确同步的记录和重放

• 以12位量化记录I&Q信号数据

• 通过USB 3和千兆以太网将数据移动到内部存储

• 无限制地记录GNSS和其他信号，包括L1、L2、L5、B3、E6和S波段

• LabSat 3上录制的宽带场景可以在LabSat 4上重放

产品特点

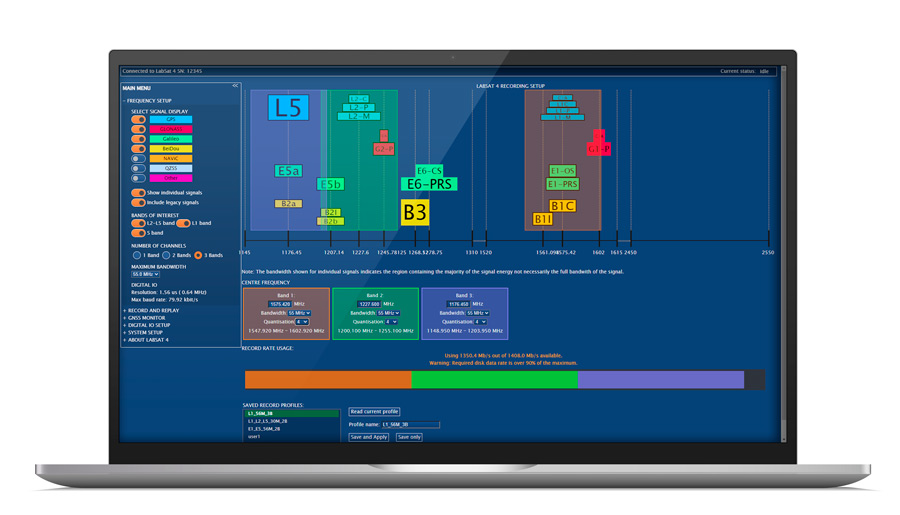

Web界面LabSat 4提供了一个用户友好的Web界面，可以通过大多数Web浏览器完全访问。该界面允许完全访问和控制设备，使用户能够根据特定需求预定义录制设置。

通过组织和管理存储在内部SSD上的场景库，用户可以灵活选择并重放文件，对每个场景的衰减水平拥有完全控制权。

界面的定制扩展到每个射频通道，在预录制阶段和重放期间，提供用户调整关键设置的能力，如量化、中心频率、带宽和采样率。这种控制水平确保用户可以为每个可用通道精确配置记录配置文件，使LabSat 4成为各种GNSS测试和模拟需求的理想解决方案。

SatGen GNSS模拟软件创建自定义场景，以在全球任何地方模拟测试，位置、路线、速度、日期和时间全部由用户定义。这个强大的工具允许用户根据独特的轨迹生成GNSS RF I&Q场景文件，然后可以将其传输到内部LabSat 4 SSD进行重放。SatGen支持上L波段和下L波段的所有信号，包括GPS L1C和BeiDou第三代信号，以进行全面测试。

新的SatGen软件SatGen软件为用户提供了基于特定时间、位置和轨迹创建详细场景的灵活性。

了解有关SatGen模拟软件的更多信息：labsat.co.uk/satgen

LabSat 4由全球各公司和组织使用，涵盖广泛的行业领域。针对特定行业应用的专业功能包括：

• 与VBOX VIDEO同步，记录和重放测试路线的视频，以监控与确切外部条件的性能

• 使用射频分配器允许多个设备从单个LabSat接收相同的场景

• 具有自动高度掩蔽的空间模拟场景，以跟随真实的地平线

• 将定时停止添加到场景中，以模拟多站点路线

传导或辐射测试

如果被测设备具有外部天线连接，则可以将LabSat射频输出直接连接到该设备进行传导测试。

如果设备有内置天线且没有连接端口，则可以将有源 GPS 天线或无源 GPS/GLONASS 天线连接到 LabSat 射频输出，它们将在短距离内传输射频信号以进行辐射测试。

辐射测试需要在射频屏蔽环境中进行，以避免对实时信号的干扰。这可以在完全屏蔽的射频室或便携式外壳（例如 LabSat 测试外壳）中完成。这允许进行安全的筛选测试，非常适合使用没有外部天线连接器的设备，例如可穿戴设备、智能手机和运动/健身追踪器。

产品规格

• 卫星星座：GPS L1, L2, L5; Galileo E1, E5a/b, E6; GLONASS G1, G2, G3; BeiDou B1, B2a/b, B3; QZSS L1, L2, L5, L6; NavIC L1, L5, S-Band; SBAS L1, L5

• 通过Web界面还可以配置上L波段和下L波段以及S波段的其他信号。按需提供Iridium和Sirius XM无线电频率的特定要求。

• 标称输出信号电平：-73dBm/MHz @ 0dB

• 可变衰减器在重放期间提供+20 dB至–69 dB的调整

• 射频通道：3

• 射频中心频率可选

• 记录和重放的卫星数量：所有在视域内的

• 带宽：每个通道可变10 - 60 MHz

• 采样频率：自动调整以适应带宽10 - 61 MHz

• 量化：1, 2, 4, 8, 12位I&Q

• 数据格式：I&Q

• 附加记录：2x CAN通道，4x数字通道，1x RS232通道，1x CAN-FD通道

• 用户定义模拟能力：是。通过可选模拟软件许可证。

• 活性天线电压供应：4 - 4.5V

• 参考振荡器：TCXO（温度稳定性 +/- 0.05 ppm，频率稳定性 +/- 1 ppm 持续第一年）；OXCO（温度稳定性 +/- 0.05 ppm，频率稳定性 +/- 0.3ppm 持续第一年）

• 存储：7.68 TB固态硬盘（SSD），8 GB SD卡（SD卡仅用于固件升级）和可拆卸电池包。

• 操作电压：8V至30 VDC

• 尺寸：167 mm x 137 mm x 52 mm

• 重量：带电池和SSD的1.45 kg
