同时录制多达 3 个 GNSS 信道，带宽高达 56MHz
记录和回放L波段上限和下段的所有GNSS信号，包括SBAS和商业差分业务
使用 SatGen 将仿真添加到您的 LabSat 中 - 在您选择的时间、日期和地点创建定制的高动态场景
直观的 Web 界面，可轻松配置 GNSS 信号和外部数据记录
使用 API 和以太网连接自动执行测试程序，从集中点提供全球测试，并与更广泛的测试设置无缝集成
记录一系列与 GNSS 输入同步的附加信号，例如双 CAN、RS232 和数字信号
通过辐射测试测试带有内部天线的设备，或使用传导测试测试具有外部射频连接的设备
为了满足各种测试需求，LabSat 3 Wideband有两种型号可供选择：录制和回放或仅回放
LabSat 3 Wideband 是一款紧凑而强大的 GNSS 记录和回放模拟器，为 PNT 测试和验证提供了易于使用且具有成本效益的解决方案。
具有多星座和多频率的记录和回放功能，具有 3 个射频通道、高达 56 MHz 的带宽和 3 位量化。
SatGen Simulation 软件增加了为模拟测试创建自定义场景的功能。
LabSat 3 宽带提供每通道 56 MHz、30 MHz 和 10 MHz 三种带宽设置。这种多功能性使其能够同时捕获几乎任何 GNSS 信号组合，同时确保有效利用记录资源。
GNSS信号带宽范围从几kHz到几MHz不等，取决于各种因素，例如使用的信号调制方案。例如，GPS L1 C/A 码信号的带宽为 24 MHz。然而，由于信号设计，10 MHz的记录带宽将捕获足够的数据，使被测接收机能够采集、跟踪和导航。
其他信号可能具有不同的结构。例如，Galileo E1 PRS信号的带宽为46 MHz，信号设计分布在带宽上。因此，为了准确记录此信号，需要更大的带宽，但可以舒适地位于LabSat 3宽带范围内。
LabSat 3 宽带设计用于在 1、2 和 3 位（3 位 I + 3 位 Q）的量化水平下捕获和回放上 L 波段 （1559 - 1610 MHz） 和下 L 波段 （1164 – 1300 MHz） 的 GNSS 信号。
LabSat 3 Wideband 可以记录和回放以下信号：
GPS：L1 / L2 / L5
GLONASS：L1 / L2 / L3
北斗：B1 / B2 / B3
QZSS：L1 / L2 / L5 / L6
伽利略：E1 / E5a / E5b / E6
NavIC：L5 和 S 波段
SBAS：WAAS、EGNOS、GAGAN、MSAS、SDCM

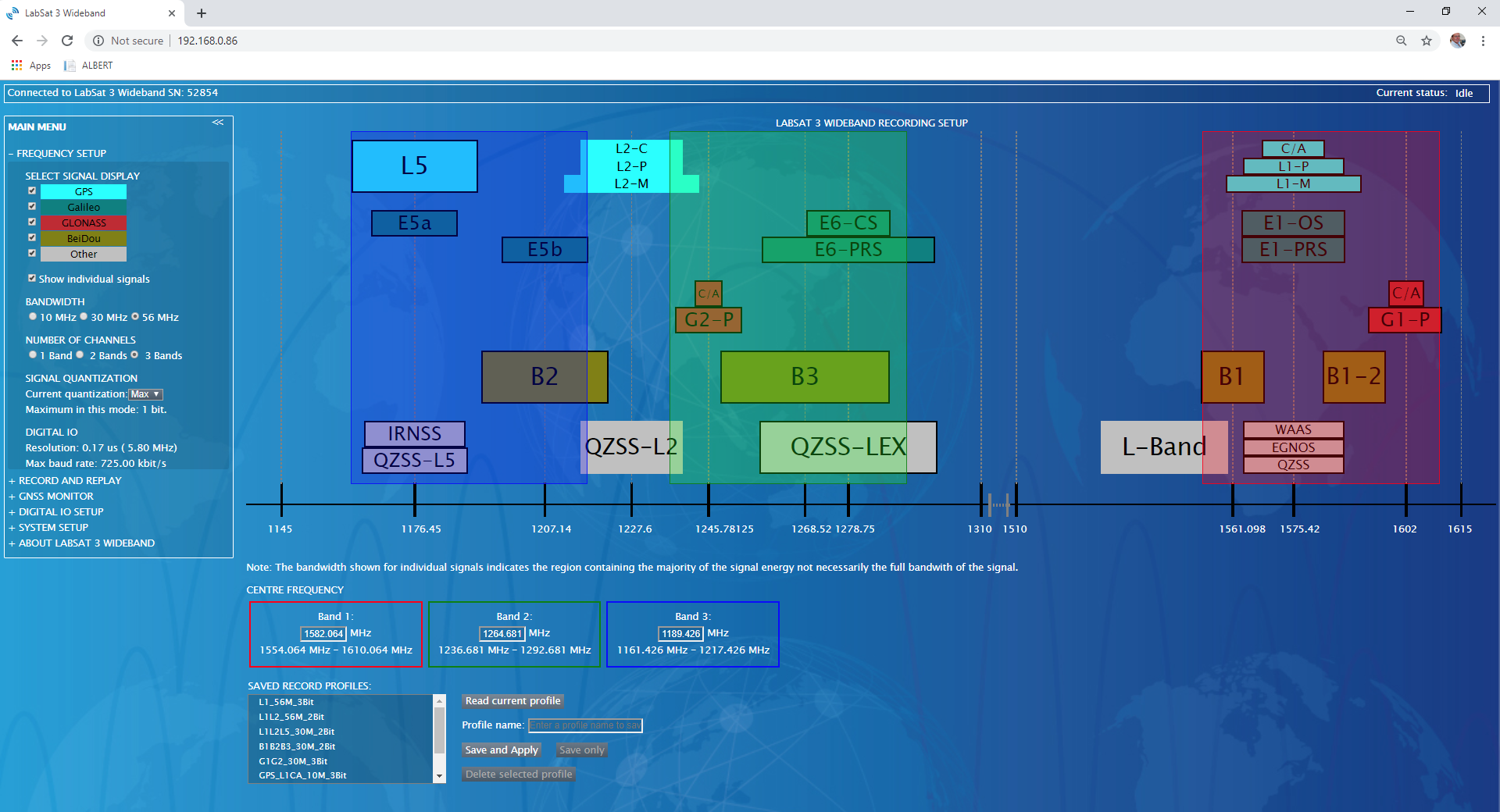

LabSat 3 宽带具有一系列用于 GNSS 信号和外部数据记录的设置。为了实现简单的配置和设备控制，LabSat 3 Wideband 附带一个内部 Web 服务器，可通过 PC 上的标准 Web 浏览器轻松访问该服务器。

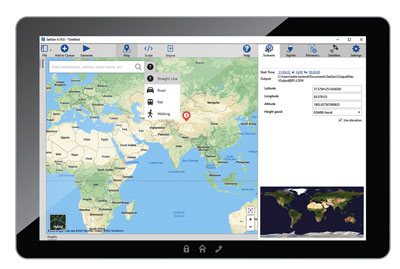

SatGen 仿真软件允许您根据用户生成的轨迹创建 GNSS RF I&Q 或 IF 数据文件，该文件可在 LabSat GNSS 仿真器上重放。这使您可以在任何时间、日期和地点模拟几乎任何类型的测试。
方案可以采用多停靠点路线，包括跨时区、闰秒和翻转。
LabSat 3 宽带可以记录一系列与 GNSS 输入同步的附加信号，包括双 CAN、RS232、数字输入和 DGNSS 和 RTK 等校正信号。
同时捕获其他信号可以提高播放真实感，并允许更广泛的测试。
NMEA数据也通过内置的GNSS接收器记录。
视频VBOX可以与LabSat结合使用，以记录测试路线的视频。这有助于确定外部条件对设备的影响，例如为什么在测试的特定点会出现压差或多径反射，以及是什么原因导致的。
如果被测设备具有外部天线连接，则可以将LabSat射频输出直接连接到该设备进行传导测试。
如果设备有内置天线且没有连接端口，则可以将有源 GPS 天线或无源 GPS/GLONASS 天线连接到 LabSat 射频输出，它们将在短距离内传输射频信号以进行辐射测试。
辐射测试需要在射频屏蔽环境中进行，以避免对实时信号的干扰。这可以在完全屏蔽的射频室或便携式外壳（例如 LabSat 测试外壳）中完成。这允许进行安全的筛选测试，非常适合使用没有外部天线连接器的设备，例如可穿戴设备、智能手机和运动/健身追踪器。
LabSat 3 Wideband 有两种型号可供选择——录制和回放或仅回放。
Record & Replay版本在一个盒子中提供了完整的功能，在开始GNSS测试时是一个不错的选择。它可用于记录实时天空信号，并建立录制的场景库，以便通过任何 LabSat 3 宽带进行回放。
当只需要重播现有场景时，仅重播版本非常适合台架测试或生产线测试。
两种型号都与SatGen仿真软件兼容，允许用户生成用于回放测试的自定义场景。
| 星座 | 全球定位系统 L1、L2、L5;伽利略 E1、E5a/b、E6;GLONASS G1、G2、G3;北斗B1、B2a/b、B3;QZSS L1、L2、L5、L6;NavIC L1、L5、S 波段;SBAS L1、L5。 L波段的上部和下部以及S波段的更多信号都可以使用HTML接口进行配置。可根据要求提供铱星和天狼星XM无线电频率等定制要求。 |
| 标称输出信号电平 | -73dBm/MHz @ 0dB， 可变衰减器在回放期间提供 +20 dB 至 –69 dB 的调整 |
| 射频通道 | 3 |
| 射频信道中心频率 | 选择 |
| 观测到的卫星数量 | 一切尽在视野中 |
| 采样频率 | 10.23兆赫、30.69兆赫、58兆赫 |
| 带宽 | 10兆赫、30兆赫、56兆赫 |
| 量化 | 1、2 或 3 位 （I & Q） |
| 数据格式 | 我 & 问 |
| 其他日志记录 | 2 个 CAN 通道、4 个数字通道、1 个 RS232 通道 |
| 可拆卸电池组 | |
| 包括媒体存储 | 1 TB 固态硬盘，4 GB SD 卡（SD 卡仅用于固件升级） |
| 有源天线电压电源 | 2.8 V 至 4.6 V |
| 参考振荡器 | OCXO，温度稳定性± 0.05 ppm，频率稳定性±第一年 0.3 ppm TCXO，温度稳定性± 0.05 ppm，频率稳定性±第一年 1 ppm |
| 工作电压 | 8 V 至 30 V DC |
| 大小 | 167 毫米 x 128 毫米 x 46 毫米 |
| 重量 | 1.2 千克 |
