宽频带范围射频输入和输出（500kHz-7.5GHz）
18GHz,26.5GHz 和40GHz 下变频器模块。
射频直采，支持数字下变频/DDC，支持实数/IQ 数据存储。
最大支持8发8收（基础配置：4发4收）
单通道最大实时带宽为2GHz（基础配置：800MHz）
采用14位ADC和14位DAC，量化位数都是16bit
设备采用上下位机架构，上下位机之间内置100G光口作为高速数据总线
支持连续长时间采集并将高速数据流存储到硬盘（“流盘存储”
支持连续长时间读取硬盘数据并通过射频接口回放发射出去（“流盘回放”）
连续采集存储速度最高9.6GB/s（基础配置：6.4GB/s）。

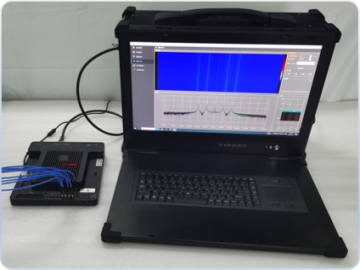

概述
SDR-3024信号采集回放设备是由瑞联科技研发的一款超宽带多通道采集回放设备，也即射频流盘回放设备，支持宽频带范围射频输入和输出（500kHz-7.5GHz），最大支持8发8收（基础配置：4发4收），单通道最大实时带宽为2GHz（基础配置：800MHz），采用14位ADC和14位DAC，量化位数都是16bit，设备采用上下位机架构，上下位机之间内置100G光口作为高速数据总线。支持连续长时间采集并将高速数据流存储到硬盘（“流盘存储”），支持连续长时间读取硬盘数据并通过射频接口回放发射出去（“流盘回放”），连续采集存储速度最高9.6GB/s（基础配置：6.4GB/s）。
2、参数指标
2.1、流盘采集
SDR-3024 具备多路宽带射频信号连续同步采集和存储功能( 流盘采集存储)，工作频段范围500kHz~7.5GHz， 覆盖UHF、L、S、C 波段。
射频通道选件：
18GHz,26.5GHz 和40GHz 下变频器模块。
SDR-3024 支持射频直采，支持数字下变频/DDC，支持实数/IQ 数据存储。
基本参数
频段范围：500kHz~7.5GHz；
通道数：4（基础配置，单台设备可选配8通道；支持多设备级联扩展，最高512通道）；
ADC：14位ADC，量化为16bit（存储为Int16）；
输入功率范围：-85dBm~10dBm；
数据存储类型：实数或者IQ存储（支持数字下变频DDC，存储为基带IQ数据）
连续流盘采集采集存储速度：≥6.4GB/s
最大多设备级联规模：64台
流盘采集相关接口——
射频输入（SMA-K x4，50欧姆，基础配置；可升级为SMA-K x8）
级联同步接口（J30J-25）
2.2、流盘回放
SDR-3024具备多路宽带射频信号连续同步回放发射( 流盘回放)，工作频段范围500kHz~7.5GHz， 覆盖UHF、L、S、C 波段。
射频通道选件：
18GHz,26.5GHz 和40GHz 上变频器模块。
SDR-3024 支持射频直发，支持数字上变频/DUC，支持实数/IQ 数据回放发射。
基本参数
频段范围：500kHz~7.5GHz；
通道数：4（基础配置，单台设备可选配8通道；支持多设备级联扩展，最高512通道）；
DAC：14位ADC，量化为16bit（存储为Int16）；
输出功率范围：-80dBm~-10dBm；
带内杂散：≤-50dBc
谐波： ≤-45dBc
回放发射数据类型：实数或者IQ（支持数字下变频DUC，回放发射数据为基带IQ数据）
连续流盘回放发射速度：≥6.4GB/s
最大多设备级联规模：64台
回放发射相关接口——
射频输出（SMA-K x4，基础配置；可升级为SMA-K x8）
级联同步接口（J30J-25）
2.3、时钟
内置高稳OCXO晶振，支持BD/GPS驯服（BD/GPSDO，BD/GPS Disciplined Oscillator），具有优异的相位噪声指标和时钟精度指标。
工作温度-40℃~+85℃，温度稳定度±0.2ppb，典型相位噪声-155dBc/Hz @1kHz.
时钟相关接口——
参考时钟输入（SMA-K，50欧姆）
参考时钟输出（SMA-K，50欧姆）
BD/GPSDO（SMA-K，50欧姆）
2.4、物理参数
体积：4U高度，19英寸宽度；
重量：
便携式性：具备双前把手，单侧提手，配套便携式仪器运输箱（带加固拉杆和静音轮）
温度：储存温度-20℃~+70℃，工作温度0℃~+50℃
相对湿度：20%~75%
供电：220VAC，最大峰值功耗310W；
可选配移动电源，最长可联系工作时间不低于8小时；
2.5、可扩展性
存储容量：8TB+8TB（内置8TB，可移动存储8TB，标配；可选配16TB+16TB）；
内置高速存储介质读/写速度：≥10GB/s；
异构计算能力：ARM\FPGA\CPU\GPU协同处理；
ARM
1）应用处理单元，1.33GHz 四核，Cortex-A53；
2）实时处理单元，533MHz 四核，Cortex-R5；
FPGA 可编程逻辑资源
System Logic Cells（K）930
Block RAM（Mb） 38
DSP slice 4272
UltraRAM（Mb） 22.5
CLB LUTs（K） 425
CPU
16核心24线程，睿频5.4GHz（标配；可选配升级）
GPU
（标配；可选配升级）
人机交互接口
内置显控一体化触控屏（8英寸），可外接人机交互扩展（标配15.6英寸4k屏）；
外部接口：千兆网、万兆网、USB接口
3、软件功能

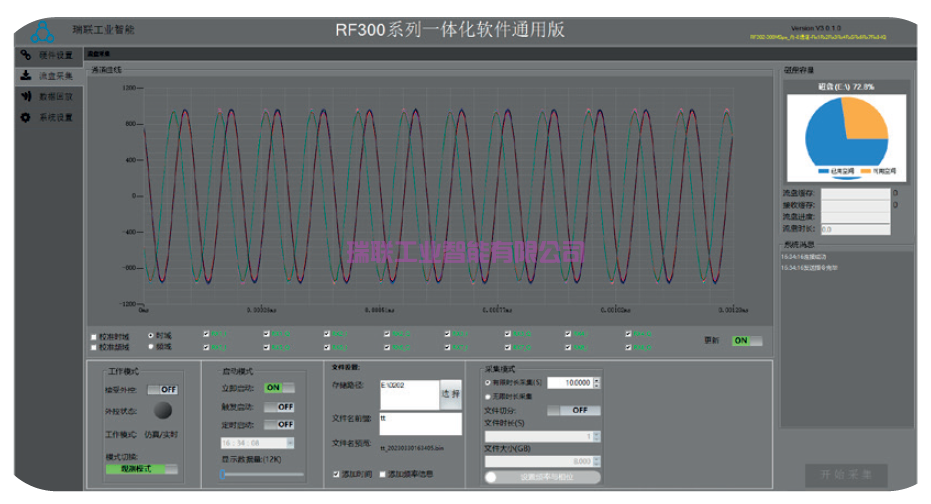

瑞联科技SDR-3024信号采集回放设备配套有成熟稳定的Strea-300系列流盘回放软件，具备系统配置、信号侦测扫描、流盘采集存储、离线回放分析、流盘回放发射、信号模拟仿真、矢量信号分析等基本功能。

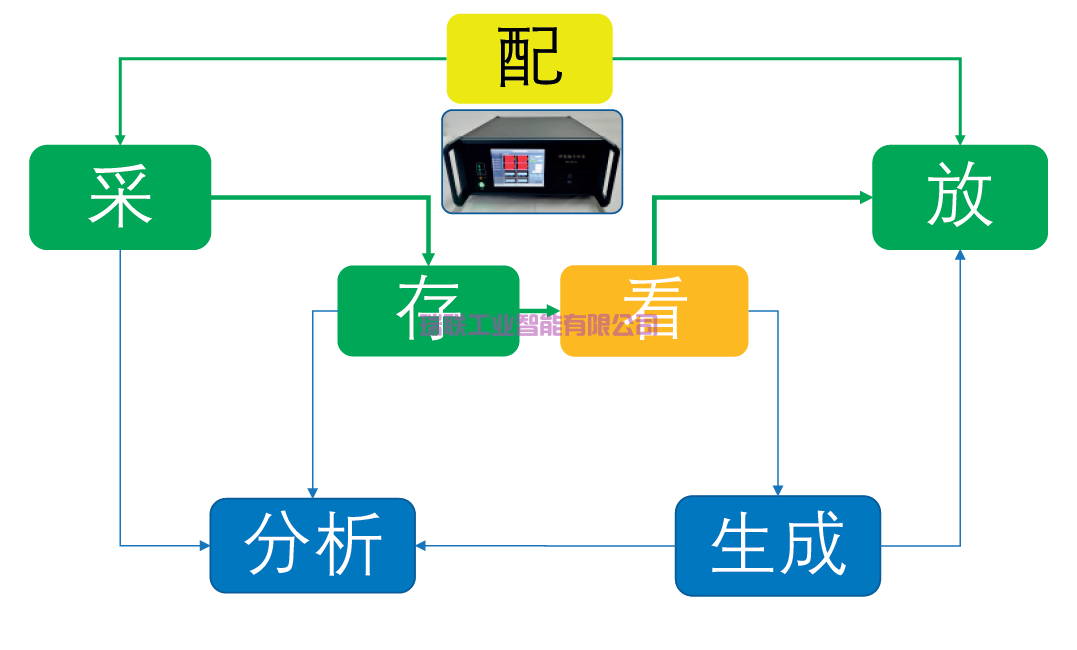

瑞联科技基于多年的行业经验积累，设计的流盘回放软件的各项功能，相互配合，形成完整的信号采集回放功能框架。

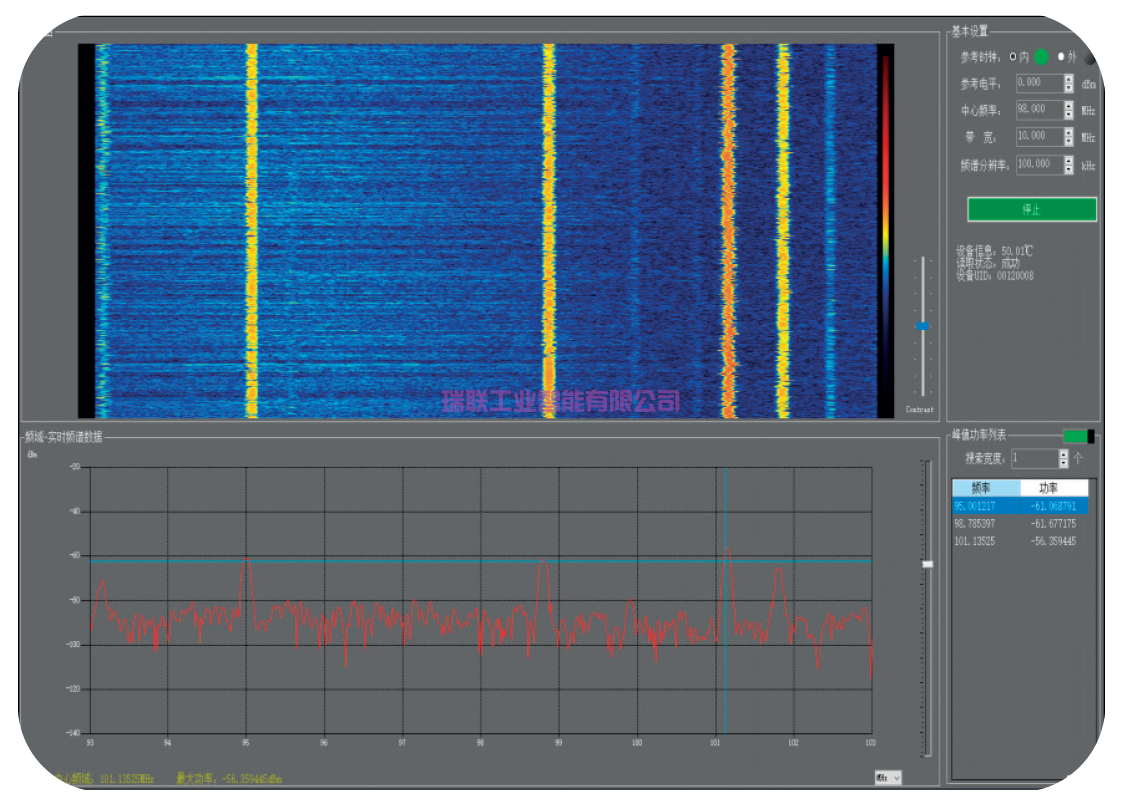

信号扫描侦测

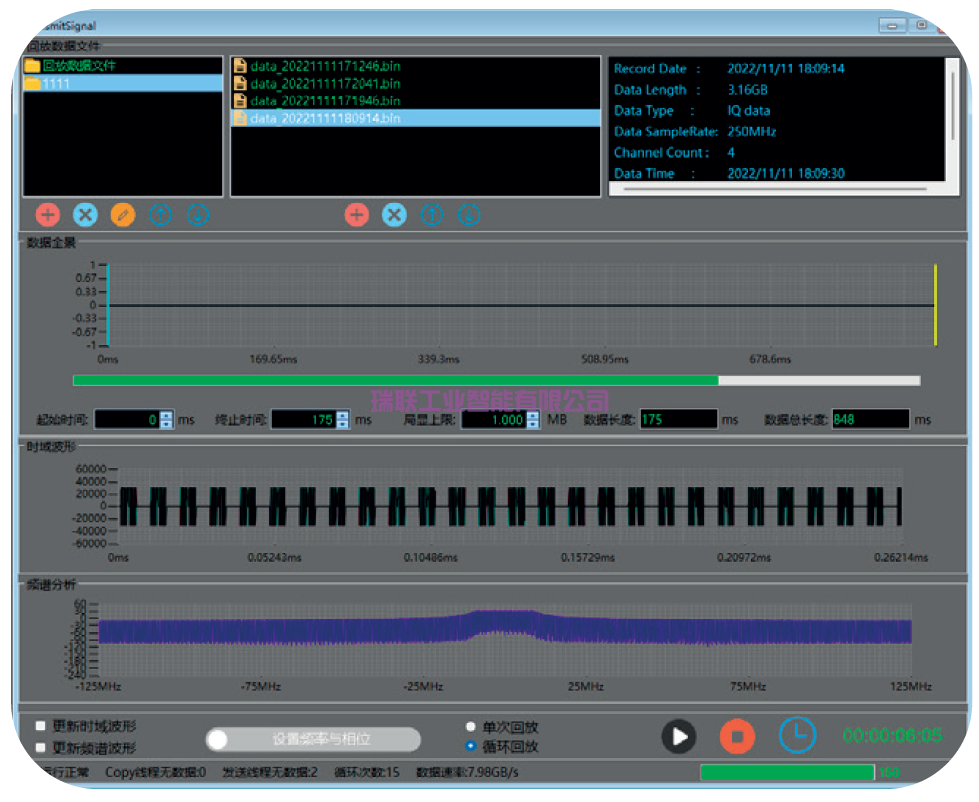

流盘采集存储

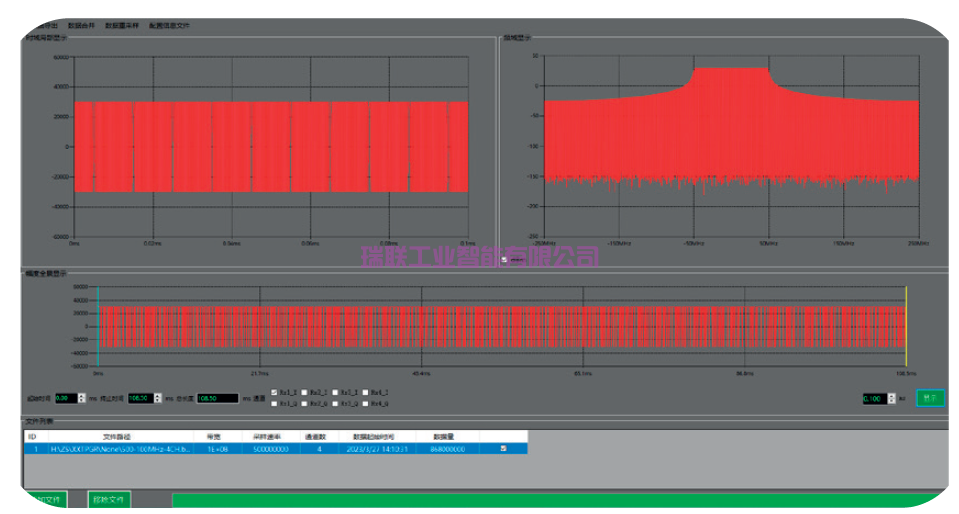

离线回放分析

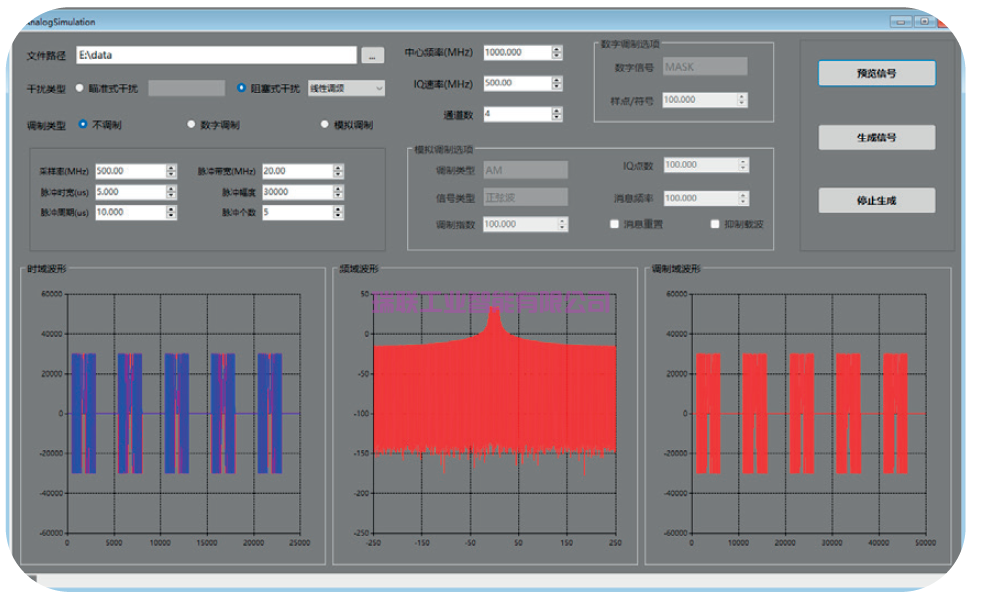

信号模拟仿真
流盘回放发射
4、典型应用领域
电子对抗\ 电子战系统、通信(5G\6G)\ 雷达\ 卫星信号模拟和原型机系统。
