XMGCU1V 26.5GHz至43.5GHz PXIe宽带上变频模块 中频带宽1GHz|长鹰恒容 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
产品简介

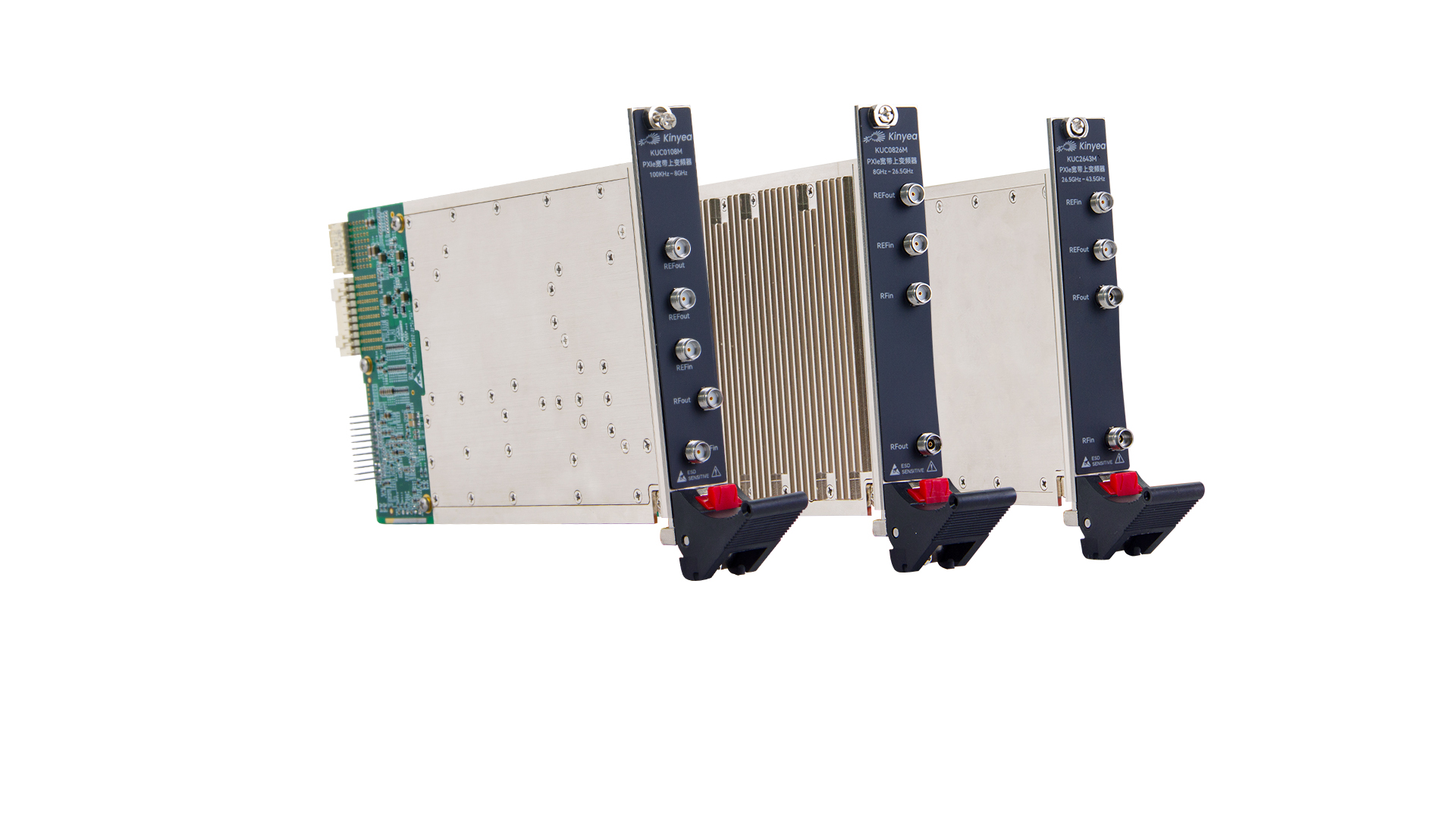

长鹰恒容PXIe宽带上变频模块系列采用基于PXIe架构的模块化设计，适用于通用标准PXIe机箱，模块可提供100kHz~8GHz、8GHz~26.5GHz、26.5GHz~43.5GHz射频信号的上变频功能，其最大中频带宽达1GHz。
产品特性
采用基于PXIe架构的模块化设计，具备模块化、可重构特性
可灵活选择的超宽频率接收范围，变频模块组合后频率范围覆盖：100kHz~43.5GHz
超宽的实时处理带宽：1GHz
应用领域
通信&雷达领域
仪器仪表制造
自动化测试
实验室测试
主要型号
XMGCC1V，PXIe宽带上变频模块-8GHz
XMGCK1V，PXIe宽带上变频模块-26.5GHz
XMGCU1V，PXIe宽带上变频模块-43.5GHz
1.XMGCC1V | PXIe宽带上变频模块-8GHz
产品指标
频率范围：100kHz~8GHz
中频频率：1.8GHz
实时带宽：1GHz
带内信号平坦度：≤±2dB（典型值，1GHz带宽）
相位噪声：
≤-85dBc/Hz @1kHz，8GHz处；
≤-95dBc/Hz @10kHz，8GHz处；
最大输出功率：10dBm
杂散抑制：≥50dBc（典型值，1GHz带宽）
增益可调范围：-40dB~+20dB
增益可调步进：1dB
2.XMGCK1V | PXIe宽带上变频模块-26.5GHz
产品指标
频率范围：8GHz~26.5GHz
实时带宽：1GHz
带内信号平坦度：≤±2dB（典型值，1GHz带宽）
相位噪声：
≤-85dBc/Hz @1kHz，10GHz处；
≤-95dBc/Hz @10kHz，10GHz处；
≤-82dBc/Hz @1kHz，26.5GHz处；
≤-92dBc/Hz @10kHz，26.5GHz处；
最大输出功率：10dBm
杂散抑制：≥50dBc（典型值）
增益可调范围：-30dB~+5dB
增益可调步进：1dB
3.XMGCU1V | PXIe宽带上变频模块-43.5GHz
产品指标
频率范围：26.5GHz~43.5GHz
实时带宽：1GHz
带内信号平坦度：≤±2dB（典型值，1GHz带宽）
相位噪声：
≤-80dBc/Hz @1kHz，43.5GHz处；
≤-90dBc/Hz @10kHz，43.5GHz处；
最大输出功率：5dBm
杂散抑制：≥50dBc（典型值）
增益可调范围：-30dB~+5dB
增益可调步进：1dB
