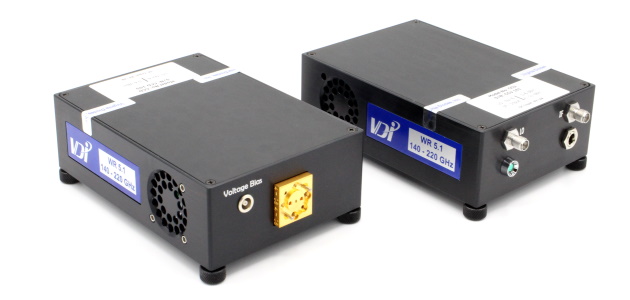

Virginia Diodes 提供用于频率上变频和下变频的紧凑型转换器 （CC）。非常适合宽带调制毫米波信号的高性能上变频和下变频。VDI CC 提供完整的波导频段覆盖，范围从 WR28 （22.5-40 GHz） 到 WR2.2 （330-500 GHz）。
同厂商产品
SIQM0408调制器将DC～500MHz基带调制到RF信号输出，输出频率范围覆盖4～8GHz。该调制器具有基带带宽宽、IQ平衡度好、隔离度高等特点，可以广泛应用于通信、雷达等领域。
SFDC-A系列是一款高性能、射频信号范围覆盖多倍频程的微波下变频器系列，频率步进精确到10Hz，提供70±20MHz至3±2GHz等多种中频输出与信号带宽组合，射频输入覆盖0.5GHz～67GHz。该系列主要应用于信号监测系统、雷达系统和卫星通信系统等。
SFUC-C系列微波上变频器是一款高性能、高可靠、射频信号范围覆盖倍频程的卫星通信专用宽带变频器。其频率步进精确到1Hz，有多种中频和信号带宽可以选择，内置自检及组合报警功能，适于长时间不间断使用，安全可靠。
SFUC-A 0.5GHz至20/26.5/40/50/67GHz 上变频器 瞬时信号带宽≥4GHz|中星联华 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
中星联华 · SinoLink

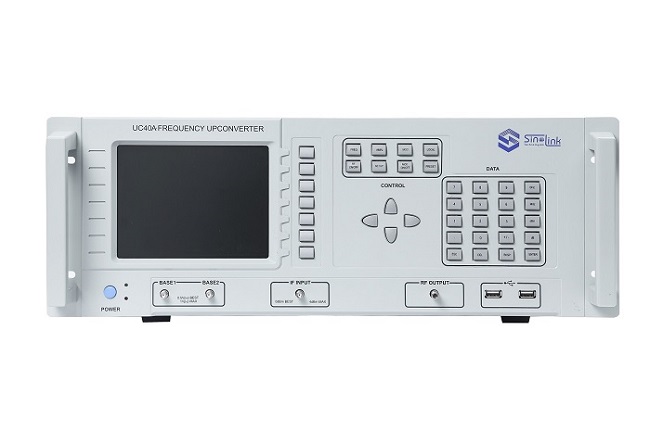

SFUC-A 系列多倍频程上变频器
0.5GHz至67GHz多倍频程 · 瞬时信号带宽≥4GHz · 频率步进10Hz · 相位噪声≤-100dBc/Hz@10kHz（67GHz）
产品简介
SFUC-A 系列是一款高性能、射频信号范围覆盖多倍频程的微波上变频器系列，频率步进精确到 10Hz，提供 70±20MHz 至 3±2GHz 等多种中频输入与信号带宽组合，射频输出覆盖 0.5GHz～67GHz。该系列主要应用于频谱管理系统、雷达系统和卫星通信系统等。
该系列具有优良的相位噪声、杂波抑制和带内平坦度指标，能为所有的视频或数据通讯提供透明的射频传输通道。所有控制命令均可通过本地面板设置或经网络远端设置，采用标准的 2U／4U 机箱结构。
系列提供 SFUC20A（0.5-20GHz）、SFUC26A（0.5-26.5GHz）、SFUC40A（0.5-40GHz）、SFUC50A（0.5-50GHz）、SFUC67A（0.5-67GHz）五种射频输出范围型号，并可选取 IQ 基带输入（SFUC-IQ）与 ATT110（支持最小输出功率低至 -100dBm）等选件。
核心参数
• 射频输出范围
SFUC20A 0.5~20GHz
SFUC26A 0.5~26.5GHz
SFUC40A 0.5~40GHz
SFUC50A 0.5~50GHz
SFUC67A 0.5~67GHz
• 瞬时信号带宽：4GHz 以上
• 频率调节步进：10Hz
• 输出 P-1 功率
≥15dBm（SFUC20A／SFUC26A）
≥13dBm（SFUC40A）
≥10dBm（SFUC50A／SFUC67A）
• 相位噪声（67GHz，dBc/Hz）
≤-50@10Hz
≤-75@100Hz
≤-95@1kHz
≤-100@10kHz、100kHz
≤-105@1MHz
• 增益 0~15dB
• 增益调节步进 0.1dB
• 增益精度 ≤±1dB
• 增益稳定度 ≤±0.5dB/天（恒温预热）
• 带内变频杂波 ≤-55dBc（不包含输出谐波）
• 射频关断特性 ≥80dB
• 中频输入选件：70±20MHz／140±40MHz／0.72±0.25GHz／1.2±0.25GHz／1.2±0.5GHz／1.8±1GHz／3±2GHz
• 射频输出端口
2.92mm-K（SFUC20A／26A／40A）
2.4mm-K（SFUC50A）
1.85mm-K（SFUC67A）

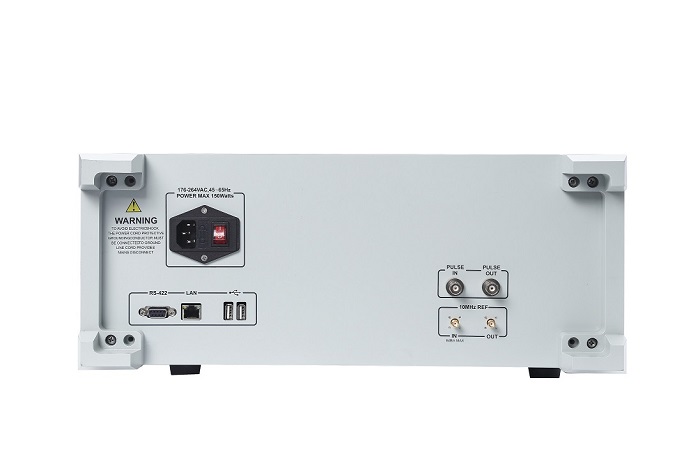

• 控制接口：RJ-45（TCP/IP over Ethernet）／RS422
• 供电与形态 AC 176~264VAC，45Hz~65Hz，功耗 140W
• SFUC20A 为 2U（483×90×550mm，15kg），其余为 4U（483×178×582mm，25kg）
产品特性
多倍频程射频覆盖
• 射频输出范围覆盖 0.5GHz 至 67GHz，单机即覆盖多倍频程
• 瞬时信号带宽高达 4GHz 以上，为宽带信号传输提供通道
• 频率步进精确到 10Hz
• 多种中频／带宽组合可选，中频输入覆盖 70±20MHz 至 3±2GHz 共七种
• IQ 基带输入选件（SFUC-IQ）
信号质量
• 相位噪声（67GHz）：≤-100dBc/Hz@10kHz
• 带内变频杂波 ≤-55dBc（不包含输出谐波）
• 射频关断特性 ≥80dB
• 增益平坦度
≤±0.3dB/40MHz
≤±0.5dB/80MHz
≤±1dB/500MHz
≤±1.5dB/1000MHz
≤±2dB/2000MHz
≤±3dB/4000MHz
≤±2dB/全频段
• 增益精度 ≤±1dB
• 增益稳定度 ≤±0.5dB/天（恒温预热）
• 具有幅度均衡和群时延均衡功能
参考与控制
• 具有内外参考切换功能
内部参考 10MHz
精度 0.05ppm
稳定度 ±2e-8（0°C~+50°C，预热 30 分钟）
• 内部参考输出功率及外部参考输入功率均为 5±2dBm、50Ω、10MHz 正弦波
• 参考相位噪声
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-155dBc/Hz@10kHz、100kHz
• 具有网络控制功能，控制接口 RJ-45（TCP/IP over Ethernet）／RS422
• 所有控制命令均可通过本地面板设置或经网络远端设置
结构与环境
• 标准 2U／4U 机箱结构：SFUC20A 为 2U（483mm×90mm×550mm，15kg），SFUC26A／40A／50A／67A 为 4U（483mm×178mm×582mm，25kg）
• 工作环境 温度 0°C~+50°C
• 湿度最高 95%@30°C 不结露
• 高度 3000 米
• 非工作环境 温度 -30°C~+70°C
• 湿度最高 95%@40°C 不结露
• 高度 12000 米
• 振动与冲击：普通公路运输／空运
典型应用
• 频谱管理
• 雷达
• 卫星通信
型号与配置
• SFUC20A：射频输出 0.5-20GHz，输出 P-1 ≥15dBm，2.92mm-K，2U 机箱
• SFUC26A：射频输出 0.5-26.5GHz，输出 P-1 ≥15dBm，2.92mm-K，4U 机箱
• SFUC40A：射频输出 0.5-40GHz，输出 P-1 ≥13dBm，2.92mm-K，4U 机箱
• SFUC50A：射频输出 0.5-50GHz，输出 P-1 ≥10dBm，2.4mm-K，4U 机箱
• SFUC67A：射频输出 0.5-67GHz，输出 P-1 ≥10dBm，1.85mm-K，4U 机箱
选件与配件
• SFUC-IQ：IQ 基带输入选件
• SFUC-ATT110：支持最小输出信号功率低至 -100dBm 以下
• SFUC-MA／MB／MC／MD／ME／MF／MG
中频／带宽选件，对应中频输入 70±20MHz
140±40MHz
0.72±0.25GHz
1.2±0.25GHz
1.2±0.5GHz
1.8±1GHz
3±2GHz
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SFUC-A 系列多倍频程上变频器 详细指标页。
onetest仪器资源库 · 中星联华 SFUC-A 系列多倍频程上变频器
中星联华 · SinoLink
SFUC-A 系列多倍频程上变频器 · 详细指标
0.5GHz至67GHz · 多倍频程上变频 · 完整技术指标
产品简介
本页按厂商官方资料《微波变频器产品》（V5.1，更新日期 2024-10-17）收录 SFUC-A 系列多倍频程上变频器的完整技术指标，覆盖输出特性、输入特性、变频特性、参考特性、物理特性与环境。
SFUC-A 系列包含 SFUC20A／26A／40A／50A／67A 五种射频输出范围型号，除输出频率范围、输出 P-1 功率、射频输出端口与相位噪声外，其余指标为系列通用指标，表中按可区分项分列。
技术指标
输出特性
• 输出频率范围
SFUC20A 0.5~20GHz
SFUC26A 0.5~26.5GHz
SFUC40A 0.5~40GHz
SFUC50A 0.5~50GHz
SFUC67A 0.5~67GHz
• 输出 P-1 功率
≥15dBm（SFUC20A、SFUC26A）
≥13dBm（SFUC40A）
≥10dBm（SFUC50A、SFUC67A）
• 频率调节步进：10Hz
• 输出端口驻波比：≤2.5
• 输出阻抗：50 欧姆
• 射频输出端口
2.92mm-K（SFUC20A、SFUC26A、SFUC40A）
2.4mm-K（SFUC50A）
1.85mm-K（SFUC67A）
• 相位噪声（SFUC20A、SFUC26A）
≤-50dBc/Hz@10Hz
≤-80@100Hz
≤-95@1kHz
≤-102@10kHz、100kHz
≤-108@1MHz
• 相位噪声（SFUC40A、SFUC50A）
≤-50dBc/Hz@10Hz
≤-75@100Hz
≤-95@1kHz
≤-100@10kHz、100kHz
≤-105@1MHz
• 相位噪声（SFUC67A）
≤-50dBc/Hz@10Hz
≤-75@100Hz
≤-95@1kHz
≤-100@10kHz、100kHz
≤-105@1MHz
输入特性
• 输入频率：70±20MHz，140±40MHz，0.72±0.25GHz，1.2±0.25GHz，1.2±0.5GHz，1.8±1GHz，3±2GHz（可选择单个或多个）
• 最大输入功率：+10dBm（工作）
• 输入阻抗：50 欧姆
• 输入端口驻波比：≤1.4
• 其他输入输出端口 中频输入 SMA-K，I/Q 输入 SMA-K
• 外部参考输入 BNC female，内部参考输出 BNC female
变频特性
• 增益：0~15dB（可以使输出最小信号功率低至 -100dBm 以下，ATT110 选件支持）
• 增益调节步进：0.1dB
• 增益精度：≤±1dB
• 增益稳定度：≤±0.5dB/天（恒温预热）
• 增益平坦度
≤±0.3dB/40MHz
≤±0.5dB/80MHz
≤±1dB/500MHz
≤±1.5dB/1000MHz
≤±2dB/2000MHz
≤±3dB/4000MHz
≤±2dB/全频段
• 带内变频杂波：≤-55dBc（不包含输出谐波）
• 射频关断特性：≥80dB
参考特性
• 内部参考频率稳定度：±2e-8（0°C~+50°C，30 分钟预热后）
• 内部参考频率精度：0.05ppm
• 内部参考输出功率：5±2dBm，50Ω，10MHz，正弦波
• 外部参考输入功率：5±2dBm，50Ω，10MHz，正弦波
• 参考相噪
≤-125dBc/Hz@10Hz
≤-140dBc/Hz@100Hz
≤-150dBc/Hz@1kHz
≤-155dBc/Hz@10kHz
≤-155dBc/Hz@100kHz
物理特性与环境
• 控制接口：RJ-45（TCP/IP over Ethernet）／RS422
• 供电：AC 176~264VAC，45Hz~65Hz，功耗 140W
• 体积／重量
SFUC20A 为 2U（483mm×90mm×550mm，15kg）
SFUC26A／40A／50A／67A 为 4U（483mm×178mm×582mm，25kg）
• 工作环境 温度 0°C~+50°C
• 湿度最高 95%@30°C 不结露
• 高度 3000 米
• 非工作环境 温度 -30°C~+70°C
• 湿度最高 95%@40°C 不结露
• 高度 12000 米
• 振动与冲击：普通公路运输／空运
• 保修期：三年
订货信息（选件）
• SFUC20A／SFUC26A／SFUC40A／SFUC50A／SFUC67A：射频输出范围选件
• SFUC-MA／MB／MC／MD／ME／MF／MG
中频输入 70±20MHz
140±40MHz
0.72±0.25GHz
1.2±0.25GHz
1.2±0.5GHz
1.8±1GHz
3±2GHz
• SFUC-IQ：IQ 基带输入选件
• SFUC-ATT110：最小输出信号功率低至 -100dBm
本页技术指标整理自厂商官方资料《微波变频器产品》（V5.1，更新日期 2024-10-17），实际配置以厂商最新规格书为准。
