HL1302 USB模块式2通道电缆偏移测试仪 |HYPERLABS (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

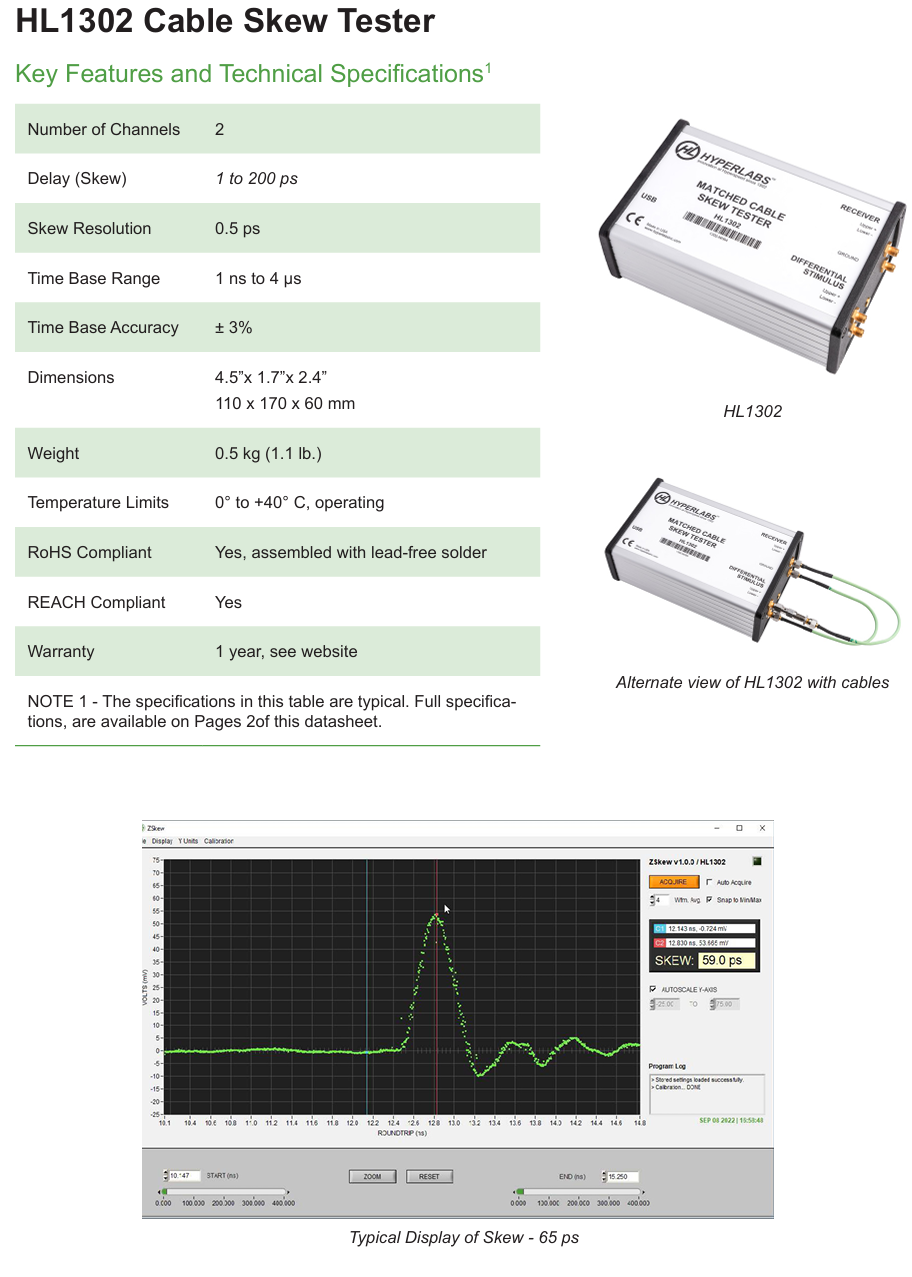

HL1302 匹配电缆偏移测试仪是一种 USB 连接设备，用于测量连接到差分激励和接收器端口的一对同轴电缆之间的延迟差（偏移）。
使用第一根电缆和终端对时基进行初步校准后，第二根电缆的偏斜在 PC 屏幕上转换为脉冲
。振幅直接显示为以皮秒为单位的 skew。
使用这种新颖的方法，HL1302 可以用作匹配电缆应用中更昂贵的 VNA 硬件的替代品
随附的 Windows 版 Zskew™ 软件可在高度可定制的用户界面中显示完整的波形和数值测量值。该仪器使用一根 USB 电缆供电和控制。

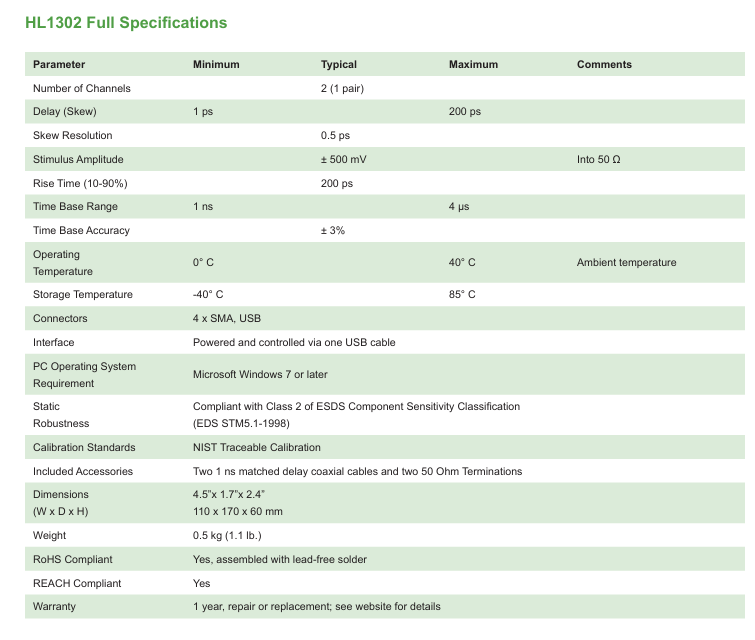

HL1302 完整规格
| 参数 | 最小典型值 | 最大值 | 备注 |
|---|---|---|---|
| 通道数 | 2（1对） | ||
| 延迟（偏斜） | 1皮秒 | 200皮秒 | |
| 偏斜分辨率 | 0.5皮秒 | ||
| 激励幅度 | ±500毫伏 | 至50欧姆 | |
| 上升时间(10-90%) | 200皮秒 | ||
| 时间基准范围 | 1纳秒 | 4微秒 | |
| 时间基准精度 | ±3% | ||
| 操作温度 | 0°C | 40°C | 环境温度 |
| 存储温度 | -40°C | 85°C | |
| 连接器 | 4个SMA，USB | ||
| 接口 | 通过一个USB线缆供电和控制 | ||
| PC操作系统要求 | 微软Windows 7或更高版本 | ||
| 静电鲁棒性 | (EDS STM5.1-1998) | 符合ESDS组件灵敏度分类的2类 | |
| 校准标准 | NIST可追溯校准 | ||
| 包含配件 | 两根1纳秒匹配延迟同轴电缆和两个50欧姆终端 | ||
| 尺寸(宽x深x高) | 4.5" x 1.7" x 2.4" 110x170x60毫米 | ||
| 重量 | 0.5千克(1.1磅) | ||
| RoHS合规 | 是，使用无铅焊料组装 | ||
| REACH合规 | 是 | ||
| 保修 | 1年，维修或更换；详情见网站 |
