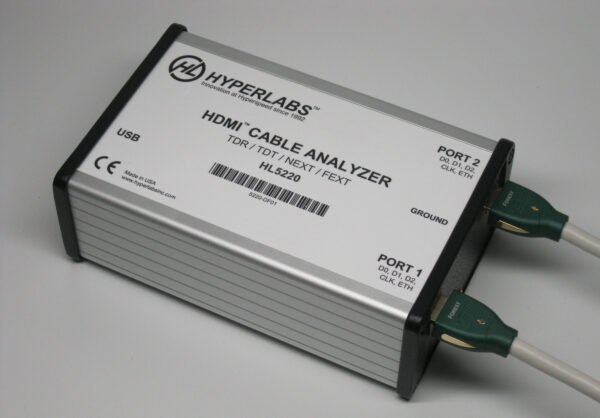

通道数8差分（HDMI）典型上升时间 200 ps时基 75 ns（15 m 测试范围）Return Loss 和 Insert Loss 至 1.8 GHz接口 USB 供电和控制软件具有终身升级的 XTDR（仅限 Windows）
通道数10差分（HDMI）典型上升时间 200 ps时基 75 ns（15 m 测试范围）Return Loss 和 Insert Loss 至 1.8 GHz接口 USB 供电和控制软件具有终身升级的 XTDR（仅限 Windows）
HL5208 USB模块式4差分8单端高速信号路径分析仪 1.8GHz |HYPERLABS (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

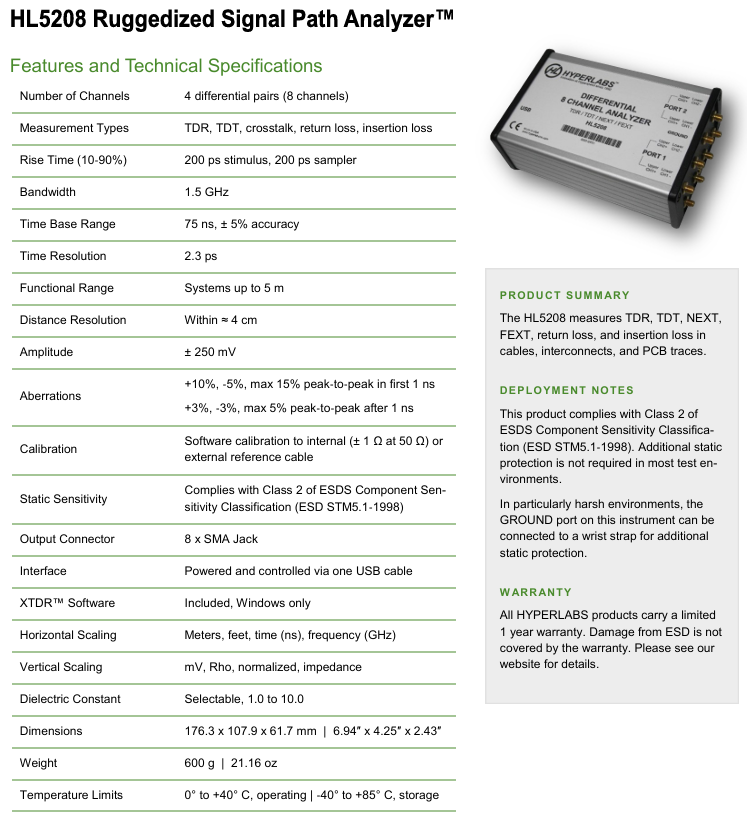

HL5208 信号路径分析仪™可测量高速互连、电缆和 PCB 走线中的 TDR、TDT、回波损耗和插入损耗。
这些仪器具有 200 ps 的快速上升时间、ESD 稳健性和高度可定制的软件控制，为传统的台式和工厂车间测试系统提供了一种经济高效的替代方案。
随附的 Windows 版 XTDR™ 软件可在高度可定制的用户界面中显示完整的波形和数值测量值。该仪器使用一根 USB 电缆供电和控制。
| # 频道数 | 4 个差分对 / 8 个单端 |
|---|---|
| 典型上升时间 | 200 ps |
| ESD 灵敏度 | 符合 ESDS 组件传感器密度分类 （ESD STM5.1-1998） 的 2 类 |
| 时基 | 75 ns（15 m 测试范围） |
| Return Loss 和 Insert Loss | 至 1.8 GHz |
| 接口 | USB 供电和控制 |
| 软件 | 具有终身升级的 XTDR（仅限 Windows） |
| 尺寸 | 6.94 英寸 x 4.25 英寸 x 2.43 英寸 |
| 重量 | 21.16 盎司 |
| 保证 | 1 年，维修或更换 |
产品应用
印刷电路板 （PCB） 试样测试
互连特性
电缆阻抗测量长达 5 m
