艾诺仪器 AINUO
AN56系列 双向可编程直流电源
3 个型号 · 三相 · 1.7kW至5.1kW · 0.001A至510A电流
产品简介
AN56系列是一款集直流电源和回馈式负载于一体的可编程直流电源，既可以做源，实现source功能，对外输出动率，也可以做载，实现sink功能，吸收功率并清洁的返回电网，实现标准的双象限运行。
AN56系列双向可编程直流测试电源功率密度高，1U体积功率达±6KW。
能量双向流动，自动无缝切换，快速动态响应特性，内置函数发生器和标准测试曲线，可以自由产生多种波形，具备优异的特性和丰富的测试功能。
适用于实验室、汽车电子、新能源三电、微电网、小功率测试、半导体测试等多种测试场合。
核心参数
• 功率因数：≥0.99
• 电压：342V~480Vac / 0~10VDC…
• 输出 电流：170A至510A
• 相数：三相
• 频率：45~66HZ
• 电压分辨率：0.001V
• 重量：1.7kW: ≤11kg 3.4kW:≤14kg 5.1kW≤17kg
功能特性
• 集源载功能于一体：同时具有电源、负载两种特性，除了具备直流电源的功能外，还具备能量自动回馈电网的负载功能，有节能降耗、绿色环保的优势
• 能量双向流动，正反向自动无缝切换
• 内置函数发生器，支持任意波形产生

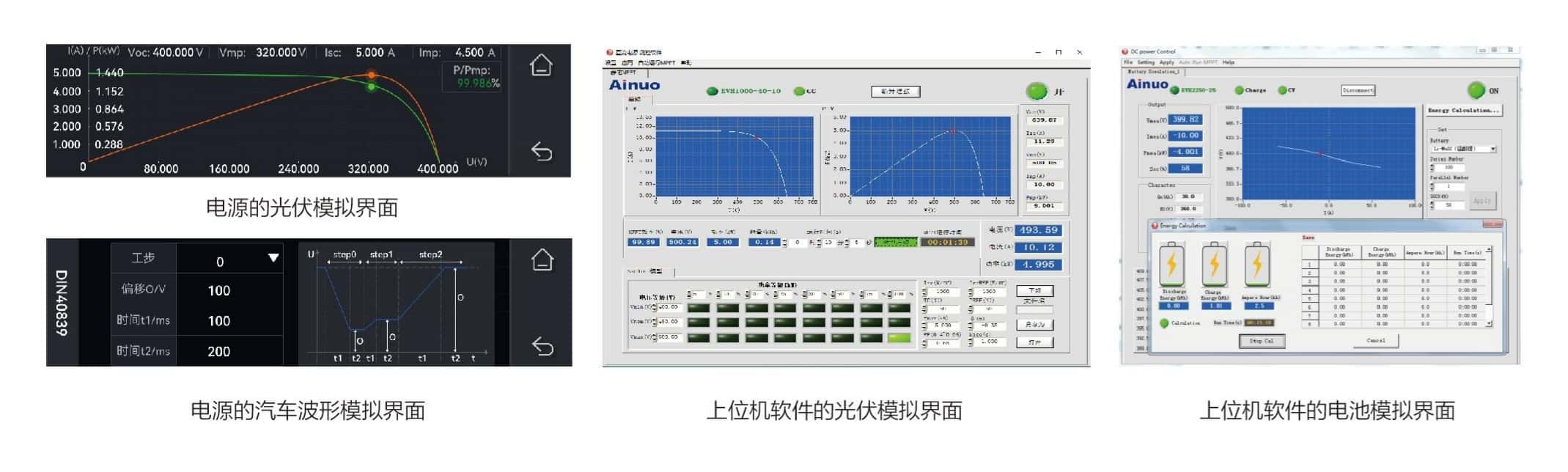

• 内置DIN40839、ISO-16750-2和ISO21848等标准汽车功率网用电压曲线;太阳能电池I-V曲线模拟功能、电池模拟功能，内置相关曲线的显示功能
• 定电压、定电流、定功率三种常规工作模式，满足更多测试需求
• 电子负载功功能：具备CV,CC,CP,CR,CV+CC,CV+CR,CC+CR,CV+C-C+CP+CR等多种负载模式.
• 内置精准的电压、电流测量，优良的输出稳定性
• 引线压降补偿端子，可实现大电流工作时的输出引线压降补偿
• 完备的保护功能OTP、OVP、OCP、OPP，保障电源设备正常运行和负载的安全
• 高亮度彩色LCD触控屏，外观精美，操作简单、直观
• 光纤通信实现多台电源并机，并机数量支持上百台，方便用户扩容
• 标配图形化上位机操作软件，也可单机操作
• 标配CAN/485/232/LAN/USB通信口
• 可模拟不同温度及照度条件下的I-V曲线
应用场景
• 微电网、微逆变器测试：
• 汽车电机、控制器和动力电池测试：
• 燃料电池测试、燃料电池DCDC测试：
• 不间断供电电源(UPS)、车：不间断供电电源(UPS)、车载充电机(OBC)、充电桩、双向DC-DC测试
• 通信供电、LED产品测试：
• 汽车电子、特种设备、航空电子测试：
• 小功率测试、直流回馈负载需求场合：
• 半导体测试：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
AN56系列 双向可编程直流电源 详细指标
3 个型号 · 三相 · 1.7kW至5.1kW · 0.001A至510A电流
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（1）
• 型号参数表
| 指标 | AN5610-170 | AN5610-340 | AN5610-510 |
| 相数 | 三相三线+PE | ||
| 电压 | 342V~480Vac | ||
| 输入 | |||
| 频率 | 45~66HZ | ||
| 功率因数 | ≥0.99 | ||
| 电压 | 0~10VDC | 0~10VDC | 0~10VDC |
| 输出 电流 | -120A~170A | -240A～340 | -360A~510A |
| 功率 | -1.2kW~1.7kW | -2.4kW~3.4kW | -3.6kW~5.1kW |
| 显示方式 | 3.7时彩色电容触摸屏 | ||
| 电压分辨率 | 0.001V | ||
| 电流分辨辩率 | 0.001A | ||
| 功率分辨率 | 0.001kW | ||
| 电压 | ≤0.02%SET+0.02%F.S. | ||
| 设置误差（编程精度） 电流 | ≤0.05%SET+0.05%F.S. | ||
| 功率 | ≤0.2%SET+0.2%F.S. | ||
| 电压 | ≤0.02%SET+0.02%F.S. | ||
| 测量误差（回读精度） 电流 | ≤0.05%SET+0.05%F.S. | ||
| 功率 | ≤0.2%SET+0.2%F.S. | ||
| 纹波与噪声 Vrms | 10mVrms | ||
| 20Hz~20MHz Vpp | 65mVpp | ||
| 电压 | ≤0.01%SET+0.01%F.S. | ||
| 负载效应 | |||
| 电流 | ≤0.025%SET+0.025%F.S | ||
| 电压 | ≤0.01%SET+0.01%F.S. | ||
| 源效应 | |||
| 电流 | ≤0.015%SET+0.015%F.S. | ||
| 电压上升时间 | ≤10ms（10%-90%） | ||
| 瞬态响应时间？ | ≤2ms | ||
| 正反向切换速度 | 2ms（+90%--90%） | ||
| 电压 | ≤15PPM/℃ | ||
| 温漂 | |||
| 电流 | ≤30PPM/℃ | ||
| 噪声 | ≤65dB（A）（测量距离≥2米） | ||
| OVP范围 | ≤110%F.S | ||
| 最大引线压降补偿 | ≤5%F.S | ||
| 通讯功能 | 标配：CAN/485/232/LAN/USB选配：GPIB | ||
| 保护功能 | 输入欠压保护，短路保护，输出过压、限流保护，内部过热保护 | ||
| 模拟接口（选配） | 启动、停止、报警、0-5V或者0-10V模拟控制输出 | ||
| 其他外部接口 | 光纤并机口标配 | ||
| — | ~90% | ||
| — | 频率 | 45-66HZ | |
| — | 功率因数 | ≥0.99 | |
| 回馈参数 | 切换时间 | ≤2ms | |
| — | 回馈功能 | 全功率段回馈 | |
| — | 回馈效率 | ~90% | |
| 操作温度 | 0~40℃ | ||
| 存储温度 | -20~70℃ | ||
| 湿度 | <80%，无凝露 | ||
| — | 外壳尺寸(W*H*Dmm) | 442*43.6*700 | |
| 体积 | |||
| — | 整体尺寸(W*H*Dmm) | 442*43.6*760 | |
| 重量 | 1.7kW: ≤11kg 3.4kW:≤14kg 5.1kW≤17kg | ||
| — | 1.编程精度/回读精度的测试条件为（25℃±5℃）； | ||
| 备注 | |||
| — | 2.为负载从80%变化到30%或反向变化，输出电压恢复到“设定值土0.75%Umax”以内所需的时间。 | ||
| *以上规格如有更新，恕不另行通知 |
技术规格（2）
• 型号参数表
| 指标 | AN56500-12 | AN56500-24 | AN56500-36 | AN561000-12 | AN561500-12 |
| 相数 | 三相三线+PE | ||||
| 电压 | 342V~480VAC | ||||
| 输入 | |||||
| 频率 | 45~66HZ | ||||
| 功率因数 | ≥0.99 | ||||
| 电压 | 0~500VDC | 0~500VDC | 0~500VDC | 0~1000VDC | 0~1500VDC |
| 输出 电流 | -12A~12A | -24A~24A |
