AA-1500 ZOOM 100kHz至1.5GHz 手持式UHF电缆和天线分析仪|Rig Expert (在产)

频率范围：0.1 至1500 MHz

系统测量：12.5、25、28、37、50、75,100,150,200,300,450,600 欧姆系统

SWR 测量

显示模式

电缆工具（短调谐器，长度和速度因子，电缆损耗和特性阻抗测量，LC表，Multé）
可选的开路-短路负载校准
R、X 图
史密斯圆图
单频或多频的驻波比
SWR 图表
TDR 图（时域反射计）
用户 OSL：10 个配置文件可用

参考价格： 1000.00 美元

厂家：Rig Expert （收录16个产品）

产地：乌克兰

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

检查和调整天线

可测量长度和速度因子，

1/4-λ、1/2-λ 同轴短截线设置

查找电缆故障

测量其他射频元件的参数

- 电容器和电感器

-变形金刚

-陷阱

一键内置辅助工具

内置 ZOOM 功能，可显示图表的任何细节

最多三节碱性电池或可充电电池，电压范围为 1.2V 至 3.7V

蓝牙 LE 用于与移动应用程序通信

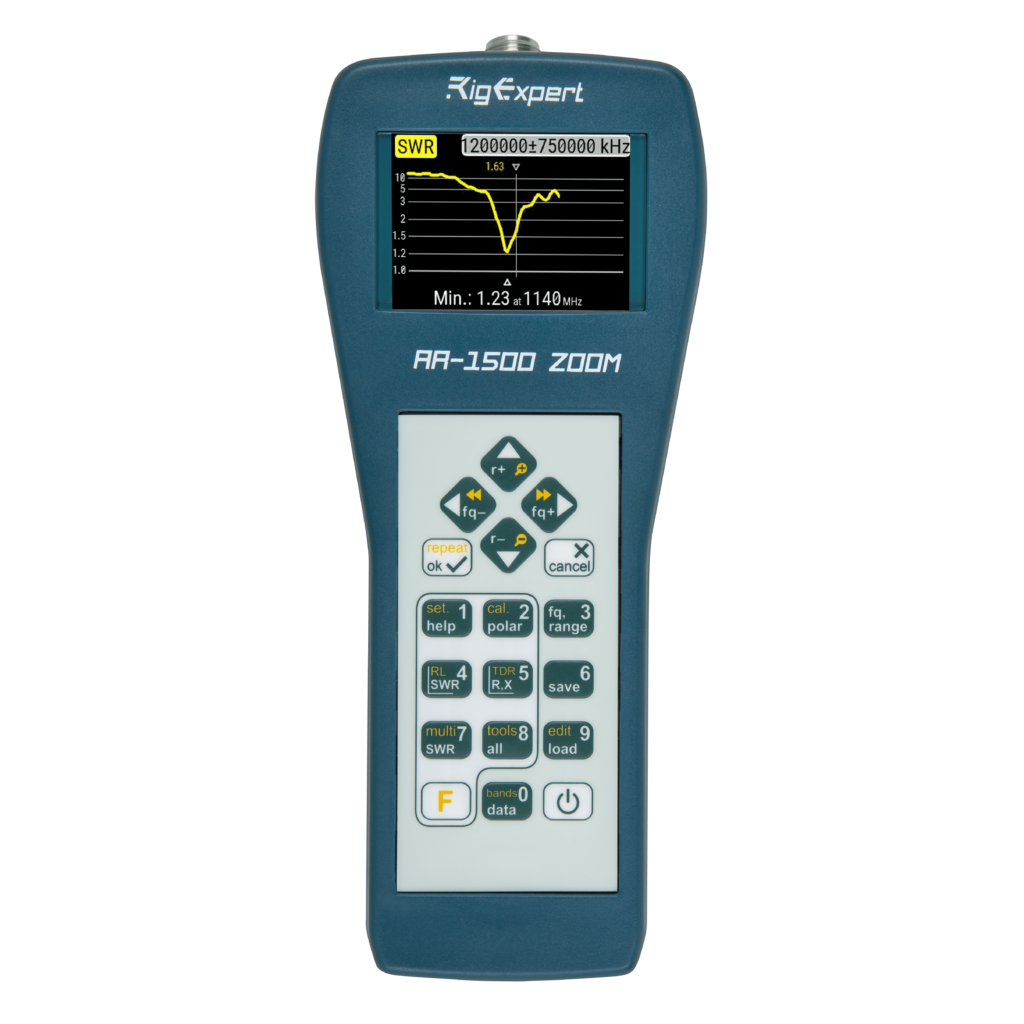

AA-1500 ZOOM

频率范围

0.1 至 1500 MHz

频率输入

1 kHz

系统测量

25、50、75、100、150、200、300、450 和 600 欧姆

SWR 测量范围

图表模式下为 1 到 10
数字模式下为 1 到 100

R 和 X 系列

0…2000, -2000…2000

显示模式

电缆工具（短调谐器，长度和速度因子，电缆损耗和特性阻抗测量，LC表，Multé）
可选的开路-短路负载校准
R、X 图
史密斯圆图
单频或多频的驻波比
SWR 图表
TDR 图（时域反射计）
用户 OSL：10 个配置文件可用

射频输出

连接器类型：N
输出功率：-10 dBm（负载为 50 欧姆时）
输出信号形状：方形

电源

最长 4 小时连续测量，使用充满电的电池时，待机模式下最长 2 天
三节 AA 型 1.2V 镍氢电池
三节 AA 型 1.5V 碱性电池
三节 3.7V LiPo 电池，14200
当分析仪连接到 PC 或带有 USB 插座的 DC 适配器时，它会从这些电源获取电源

接口

防水键盘上的 6x3 键
800×480 彩色 Blanview® 显示屏
蓝牙规范 v.4.2，LE
英语（默认）、法语、意大利语、日语、乌克兰语、葡萄牙语、西班牙语和德语的菜单和帮助屏幕
USB 连接到个人计算机

工作温度

0…40 °C （32...104 °F）

重量

442 克（15.6 盎司）

尺寸

100 × 230 × 55 毫米，（4 × 9 × 2 英寸）

包装盒内的配件

软包、电池充电器、可充电电池、USB 数据线、N 转 UHF 适配器

全球贸易项目代码 13

4820185420310

注意

规格如有更改，恕不另行通知
乌克兰的 Мade

关键词:

Frequency range

0.1 to 1500 MHz

Frequency entry

1 kHz

Measurement for systems

25, 50, 75, 100, 150, 200, 300, 450 and 600 Ohm

SWR measurement range

1 to 10 in chart modes
1 to 100 in numerical modes

R and X range

0…2000, -2000…2000

Display modes

Cable tools (stub tuner, length & velocity factor, cable loss and characteristic impedance measurement, LC meter, Multé)
Optional open-short-load calibration
R, X chart
Smith chart
SWR at single or multiple frequencies
SWR chart
TDR chart (Time Domain Reflectometer)
User OSL: 10 profiles available

RF output

Connector type: N
Output power: -10 dBm (at a load of 50 ohms)
Output signal shape: square

Power

Max. 4 hours of continuous measurement, max. 2 days in standby mode when fully charged batteries are used
Three 1.2V Ni-MH batteries, type AA
Three 1.5V alkaline batteries, type AA
Three 3.7V LiPo batteries, 14200
When the analyzer is connected to a PC or a DC adapter with USB socket, it takes power from these sources

Interface

6x3 keys on the water-proof keypad
800×480 color Blanview® display
Bluetooth Specification v.4.2, LE
Menus and help screens in English (by default), French, Italian, Japanese, Ukrainian, Portuguese, Spanish and German
USB connection to a personal computer

Operating temperature

0…40 °C (32…104 °F)

Weight

442 g (15.6 oz)

Dimensions

100 × 230 × 55 mm, (4 × 9 × 2 in)

Accessories inside the box

Soft case, battery charger, rechargeable batteries, USB cable, N to UHF adapter

GTIN-13

4820185420310

Note

Specifications are subject to change without notice
Мade in Ukraine
