艾诺仪器 AINUO

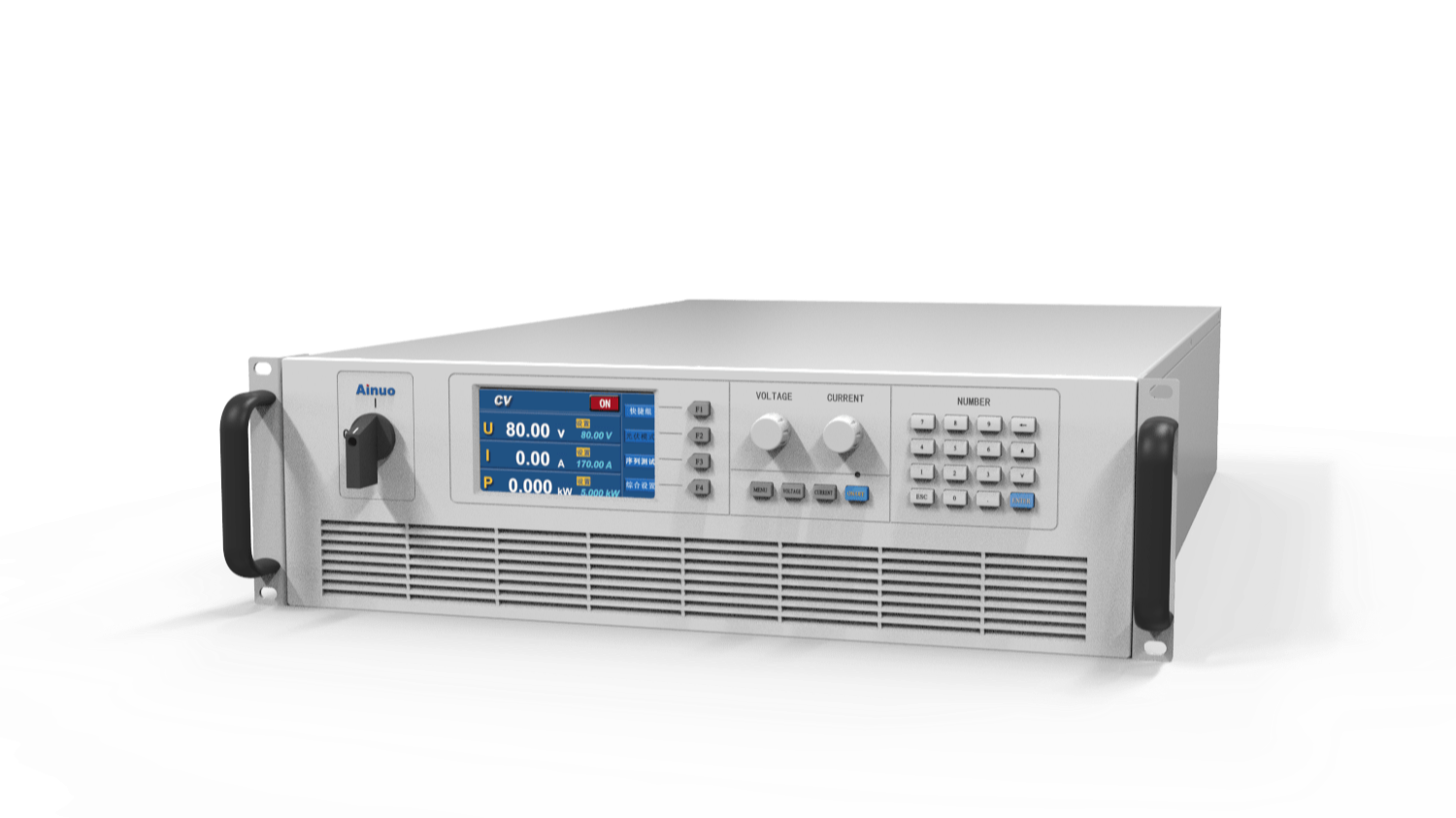

ANEVL系列 回馈式直流电子负载
4 个型号 · 三相 · 5kW至15kW · 2V至340V电压
产品简介
可多台并机，功率扩展至2.4MW!。
核心参数
• 参数 功率因数：0.99@额定功率
• 电压：340V~480Vac / 0~100Vdc…
• 相电流最大值（rms）：≤29A
• 相数：三相
• 交流 频率：50/60HZ
• 电压分辨率：0.01V（>1000V时0.1V）
• 外壳尺寸(W*H*Dmm）：444*132.5*705.5
• 重量：10kW至15kW
功能特性
• 电网回馈功能:实现能量自动回馈电网的负载功能，具有节能降耗、绿色环保的突出优势
• 宽范围带载能力，既可以大电压小电流满功率也可以小电压大电流满功率带载
• 满载功率因数可达0.99
• 整机效率最高可达95%
• 满载交流电流TDH≤3%
• 主动式孤岛保护功能，安全可靠
• 恒电压、恒电流、恒功率、恒阻等多种工作模式，满足更多测试需求
• 强大的可编程功能，最小编程时间1ms，灵活的功能设置
• 内置精准的电压、电流测量，优良的输出稳定性
• 保护功能完备，保障电源设备正常运行和负载的安全
• 高亮度彩色LCD显示屏，外观精美，操作简单、直观
• 可实现并联，方便用户扩容
应用场景
• 新能源汽车测试：
• 大功率测试：
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANEVL系列 回馈式直流电子负载 详细指标
4 个型号 · 三相 · 5kW至15kW · 2V至340V电压
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（1）
• 型号参数表
| 指标 | ANEVL100-170 | ANEVL100-340 | ANEVL100-510 | ANEVL300-75 |
| — | （可定制600A） | |||
| 相数 | 三相三线+PE | |||
| 电压 | 340V~480Vac | |||
| 交流 频率 | 50/60HZ | |||
| 参数 功率因数 | 0.99@额定功率 | |||
| 相电流最大值（rms） | ≤29A | |||
| 电流THD | ≤3% | |||
| 孤岛保护 | 主动式孤岛保护 | |||
| 电压 | 0~100Vdc | 0~100Vdc | 0~100Vdc | 0~300Vdc |
| 直流 电流 | 0~170A | 0~340A | 0~510A | 0~75A |
| 负载 功率 | 0~5kw | 0 ~ 10kW | 0~15kW | 0 ~5kW |
| 参数 电阻 | 0.017~502 | 0.008~502 | 0.005~502 | 0.2~1502 |
| 最小操作电压 | 2V@170A | 2V@340A | 2V@510A | 6V@75A |
| 显示方式 | 4.3时彩色LCD | |||
| 电压分辨率 | 0.01V（>1000V时0.1V） | |||
| 电流分辨率 | 0.01A(>1000A时,0.1A) | |||
| 功率分辨率 | 0.001kW（>100kW时，0.01kW） | |||
| 电阻分辨辩率 | 0.0012（>1002时，0.012,>10002时,0.12） | |||
| 电压 | ≤0.05%F.S. | |||
| 设置误差 电流 | ≤0.1%F.S. | |||
| （编程精度） 功率 | ≤0.2%FS | |||
| 电阻 | ≤最大阻值的0.3%土最大电流的0.1%（注：适用于回馈电流2A以上） | |||
| 电压 | ≤0.05%F.S. | |||
| 测量误差 电流 | ≤0.1%F.S. | |||
| (回读精度) 功率 | ≤0.2%FS | |||
| 电阻 | ≤最大阻值的0.3%土最大电流的0.1%（注：适用于回馈电流2A以上） | |||
| 上升速率（10%~90%△i） | 0.01Ams~170A/ms | 0.01A/ms~340A/ms | 0.01A/ms~510Ams | 0.01A/ms~75Ams |
| 动态 | ||||
| 下降速率（10%~90%△i） | 0.01Ams~170A/ms | 0.01A/ms~340A/ms | 0.01A/ms~510A/ms | 0.01A/ms~75A/ms |
| 响应 | ||||
| 最小上升时间 | 1ms | 1ms | 1ms | 1ms |
| 电压 | ≤100ppm/℃ | |||
| 温漂 | ||||
| 电流 | ≤100ppm/℃ | |||
| OVP范围 | 0~110%F.S | |||
| 通讯功能 | 标配：CAN/485/232/网口/USB选配：GPIB | |||
| 保护功能 | 输入欠压保护，短路保护，输出过压、限流保护，内部过热保护。 | |||
| 模拟接口（选配） | 启动、停止、报警、0-5V或者0-10V模拟控制输出 | |||
| 其他外部接口 | 标配：并机口、Interlock口 | |||
| 效率 | ≤92% | |||
| 直流负极端对地 | ±400VDC | |||
| 绝缘 | ||||
| 直流正极端对地 | +400VDC | |||
| 耐压 | ||||
| 交流输入<->PE | 2.5kVDC | |||
| 操作温度 | 0~40℃ | |||
| 存储温度 | -20~70℃ | |||
| 湿度 | <80%，无凝露 | |||
| 外壳尺寸(W*H*Dmm） | 444*132.5*705.5 | |||
| 体积 | ||||
| 整体尺寸(W*H*Dmm） | 444*132.5*768 | |||
| 重量 | 5kW:≤23kg 10kW:≤31kg | 15kW:≤38kg | ||
| 备注 | 1.编程精度/回读精度的测试条件为（25℃土5℃） | |||
| *以上规格如有更新，恕不另行通知 |
