艾诺仪器 AINUO

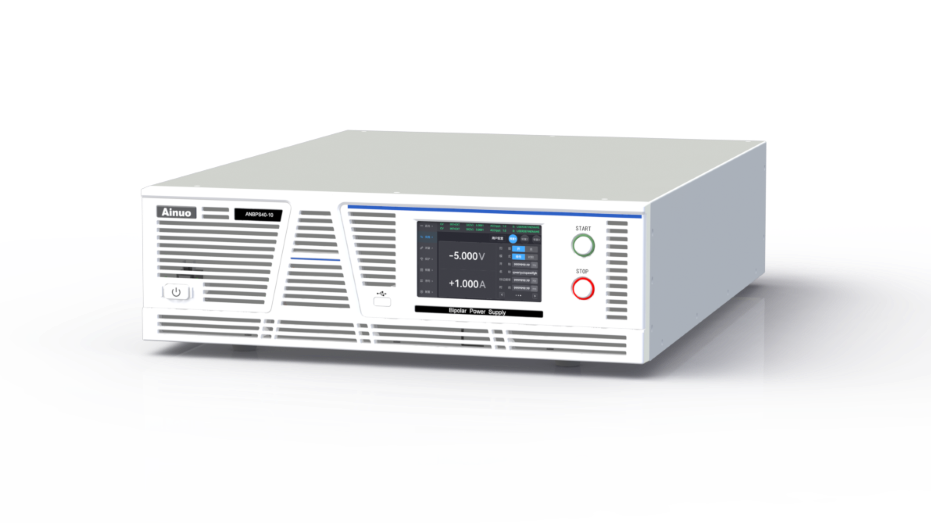

BPS系列 双极性电源
6 个型号 · 400W至2kW · 40V至80V电压 · 5A至20A电流
产品简介

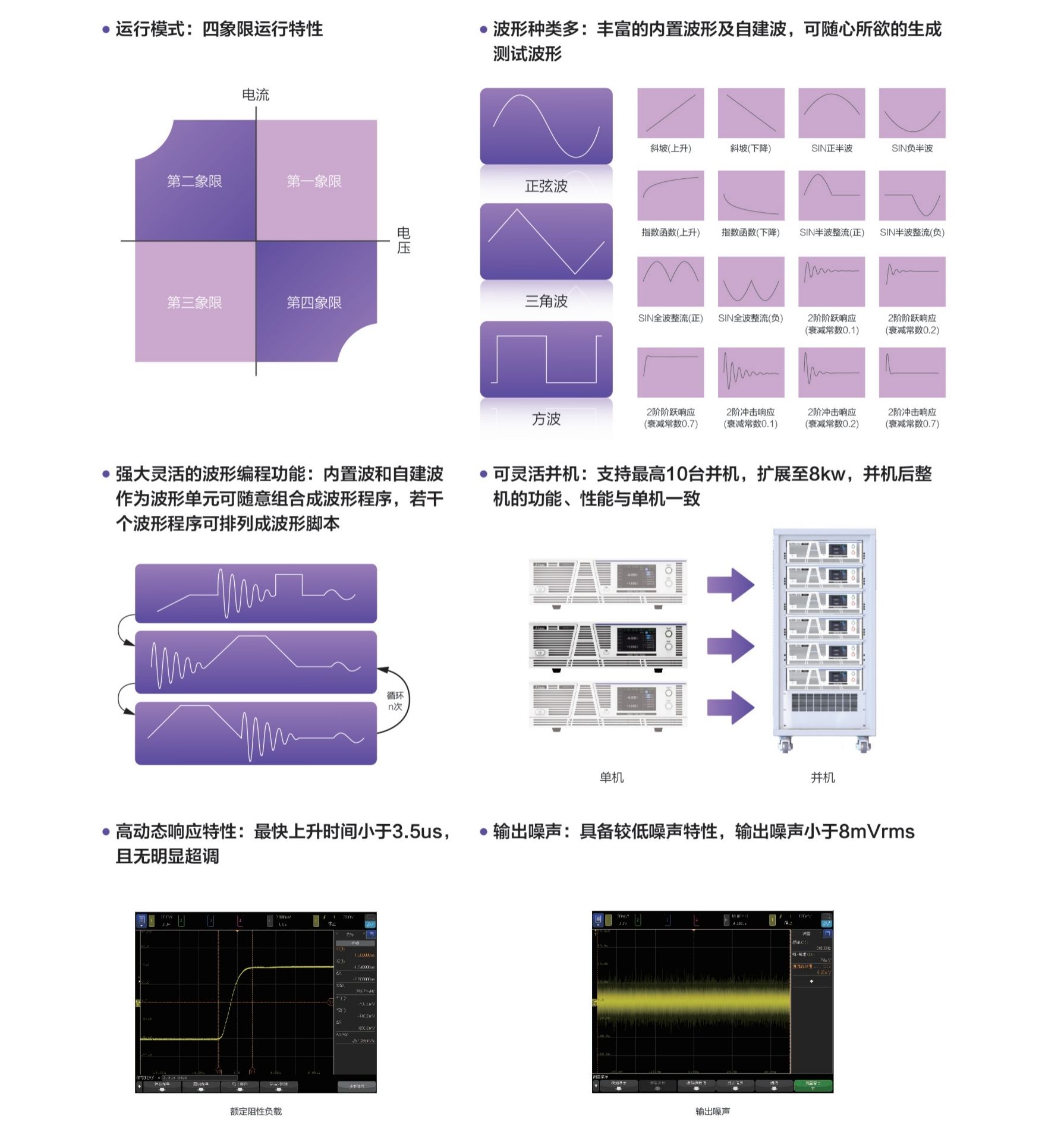

四象限双极性电源ANBPS系列，采用更好的开关电源与线性功放组合技术，兼备直流源载和高频交流电源功能，包含直流、直流+交流、交流三种输出模式。
具备序列、同步触发、并机、外部模拟量输入功能的同时，可进行电压、电流等多种参数测量。
通过过压、过流、过热等多种保护功能保证电源可靠稳定运行。
其优越的编程特性及高带宽、快响应速度特性为车载、机载用电设备提供高效、精准的电源变动测试解决方案。
对应的汽车电子电气性能标准：。
(1)ISO16750-2:道路车辆一电气和电子设备的环境条件和测试-第二部分:电力负荷。
核心参数
• 输出功率：400W至800W
• 输入 输入功率：1kW至2kW
• 功率因数：≥0.99
• 交流电压 设定范围：0Vpp~80.00Vpp / 0Vpp~120.00Vpp…
• 输出 输出电压：40V至80V
• 输入电压：100V-240Vac47Hz~63Hz
• 输出电流：5A至20A
• 设定分辨率：0.001V至0.01V
功能特性
• 单机大功率：单机(3U全宽)最大可输出800W功率
• 上升时间短：空载或满载上升时间3.5us
• 输出噪声低：输出噪声小于8mVms

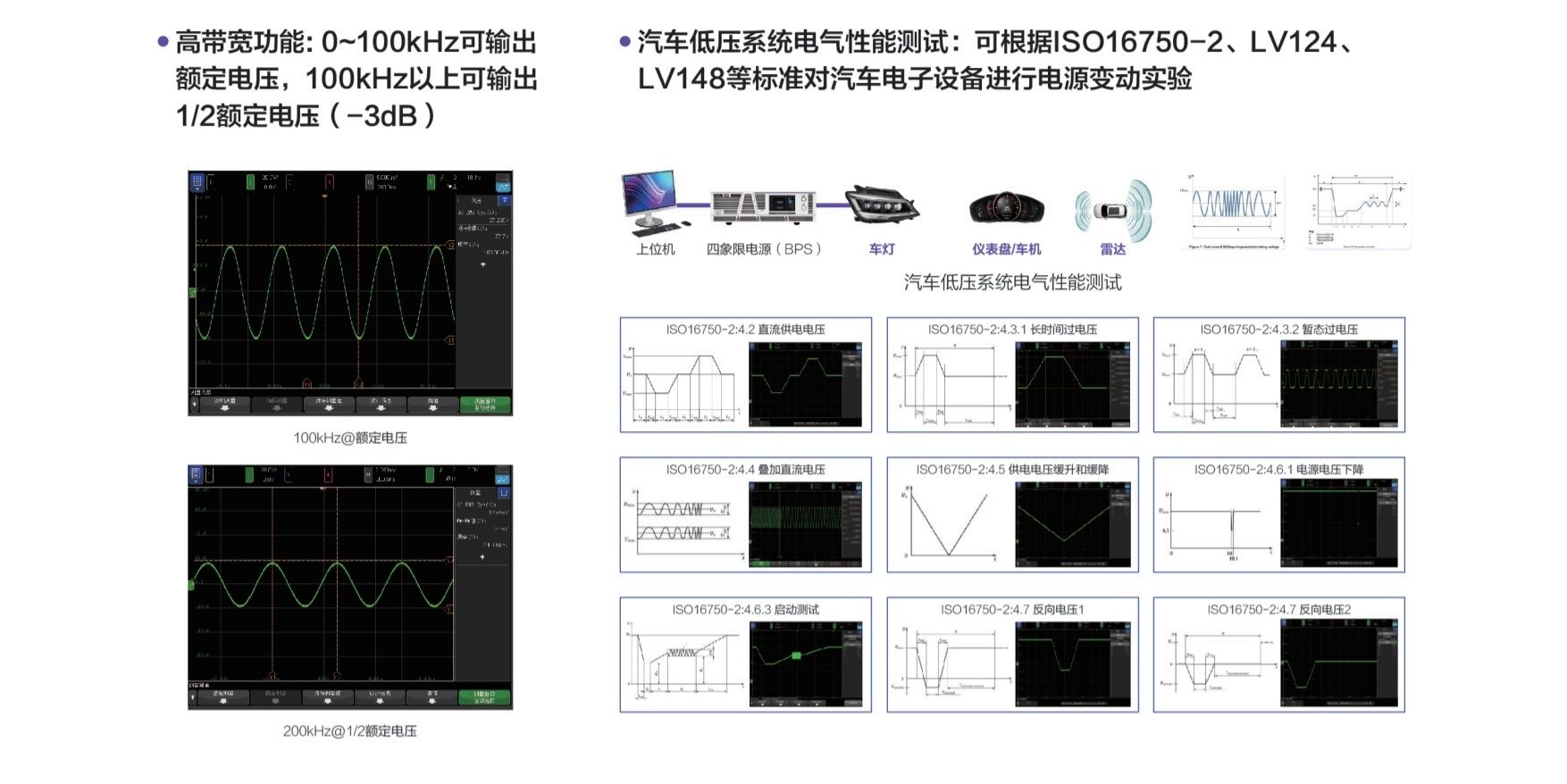

• 带宽范围广：满载额定阻性条件下，0~100kHz可输出额定电压(-3dB)
• 强大的波形生成功能：包括正弦波、三角波、方波以及16种用户自定义波形和16种内
• 置波形，配合程序、脚本编程模式，可随意生成任意测试波形
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
BPS系列 双极性电源 详细指标
6 个型号 · 400W至2kW · 40V至80V电压 · 5A至20A电流
详细指标
下表取自艾诺仪器官网该系列产品页的技术规格图，经文字识别整理，个别符号可能与原图存在差异，选型以官网原图与厂商数据手册为准。
技术规格（1）
• 型号参数表
| 指标 | ANBPS40-10 | ANBPS40-20 | ANBPS60-7 | ANBPS60-14 | ANBPS80-5 | ANBPS80-10 |
| 输入电压 | 100V-240Vac47Hz~63Hz | |||||
| 输入 输入功率 | ≤1kW | ≤2kW | ≤1kW | ≤2kW | ≤1kW | ≤2kW |
| 功率因数 | ≥0.99 | |||||
| 输出功率 | 400W | 800W | 400W | 800W | 400W | 800W |
| 输出 输出电压 | ±40V | ±40V | ±60V | ±60V | ±80V | ±80V |
| 输出电流 | ±10A | ±20A | ±7A | ±14A | ±5A | ±10A |
| 直流电压 设定范围 | 0V~±40.000V | 0V~±60.000V | 0V~±80.000V | |||
| 设定分辨率 | 0.001V | |||||
| 设定精度 | ±（0.05%设定+0.05%量程） | |||||
| 交流电压 设定范围 | 0Vpp~80.00Vpp | 0Vpp~120.00Vpp | 0Vpp~160.00Vpp | |||
| 设定分辨率 | 0.01V | |||||
| 设定精度 | ±0.5%量程 | |||||
| 设定范围 | 0.01~100kHz(40Vp),100kHz~200kHz(20Vp) | 0.01~100kHz(60Vp),100kHz~200kHz(30Vp) | 0.01~100kHz(80Vp),100kHz-200kHz(40Vp) | |||
| 交流频率 | ||||||
| 设定分辨率 | 0.01HZ | |||||
| 扫频模式 | 线性、对数 | |||||
| 扫频时间 | 100us~1000s(分辨率100us） | |||||
| 交流波形 种类 | 正弦、三角、方波、内置波（16种）、自定义（16种） | |||||
| 起始相位 | 0~359° | |||||
| 方波占空比 | 0.1%~99.9%（f<100Hz）：1%~99%（100Hz≤f<1kHz）；10%~90%（1kHz≤f<10kHz）；50%（10kHz≤f） | |||||
| 恒压特性 反应时间 | 3.5us、10us、35us、130us | |||||
| 过调量 | 小于5% | |||||
| 噪声 | 小于8mVrms | |||||
| *以上规格如有更新，恕不另行通知 |
技术规格（2）
• 型号参数表
| 指标 | ANBPS40-10 | ANBPS40-20 | ANBPS60-7 | ANBPS60-14 | ANBPS80-5 | ANBPS80-10 |
| 直流电流 设定范围 | 0~±10.000A | 0~±20.000A | 0~±7.000A | 0~±14.000A | 0~±5.000A | 0~±10.000A |
| 设定分辨率 | 0.001A | |||||
| 设定精度 | ±0.3%量程 | |||||
| 交流电流 设定范围 | 0~10.00Ap | 0~20.00Ap | 0~±7.00Ap | 0~±14.00Ap | 0~±5.00Ap | 0~±10.00Ap |
| 设定分辨率 | 0.01A | |||||
| 设定精度 | ±0.5%量程 | |||||
| 设定范围 | 0~5kHz | |||||
| 交流频率 | ||||||
| 设定分辨率 | 0.01HZ | |||||
| 扫频模式 | 线性、对数 | |||||
| 扫频时间 | 100us~1000s(分辨率100us） | |||||
| 交流波形 种类 | 正弦、三角、方波、内置波（16种）、自定义（16种） | |||||
| 起始相位 | 0°~359° | |||||
| 方波占空比 | 0.1%~99.9%（f<100Hz）；1%~99%（100Hz≤f<1kHz）；10%~90%（1kHz≤f<10kHz）；50%（10kHz≤f） | |||||
|
