HOMER 900MHz和2.45GHz 6端口波导阻抗和功率分析仪 高功率 矢量反射计|S-TEAM (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
HOMER （HOt MEasuRement） 分析仪是一款基于高功率 6 端口矢量反射计的阻抗和功率分析仪。分析仪可测量反射系数的幅度和相位，以及入射功率、反射功率和吸收功率以及频率。
该系统专为连续波、高纹波（“整流”）和脉冲发电机功率波形而设计。HOMER 附带自己的固件和文档。它可以通过 RS232 或 CAN 总线接口从外部计算机进行控制。可选的 HomSoft 控制、可视化和数据记录软件，在 Windows 下的外部 PC 中运行，显着扩展了 HOMER 的功能。此外，还提供了一系列有助于将 HOMER 集成到 LabVIEW 环境的虚拟仪器。
使用 HOMER 分析仪可以有效、轻松地监测微波加热、半导体制造和其他工业应用（包括等离子体）中的工艺参数。这有助于降低制造成本并提高制造过程的质量。

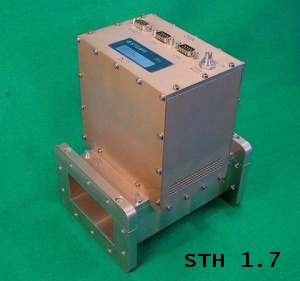

1、HOMER 系列 STH 2450 MHz 分析仪是一种基于 WR340 （R26） 波导的自动阻抗和功率测量系统。该系统在基于磁控管的微波发生器的全功率工作条件下工作，可测量反射系数的大小和相位，以及入射、反射和吸收功率和频率。该系统专为连续波、高纹波（整流）和脉冲采样模式而设计。STH 可以是：
通过个人计算机或其他控制器通过 RS232、RS422、CAN 或以太网/IP 接口进行控制。
集成到 LabVIEW 环境中。
峰值工作功率在制造时是固定的，如客户订单中指定。该系统自带软件 （Server） 和文档

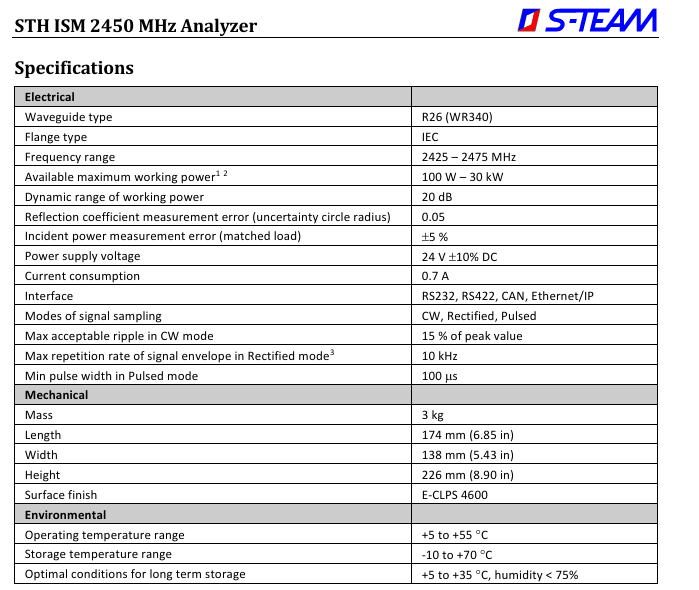

2.45 GHz STH WR340 波导 HOMER 分析仪数据表
2、HOMER 系列 STH 900-MHz 分析仪是一种基于 WR975 （R9） 波导的自动阻抗和功率测量系统。该系统在基于磁控管的微波发生器的全功率工作条件下工作，可测量反射系数的大小和相位，以及入射、反射和吸收功率和频率。该系统专为连续波、高纹波（整流）和脉冲采样模式而设计。STH 可以是：
通过个人计算机或其他控制器通过 RS232、RS422、CAN 或以太网/IP 接口进行控制。
集成到 LabVIEW 环境中。
该系统自带软件 （Server） 和文档。

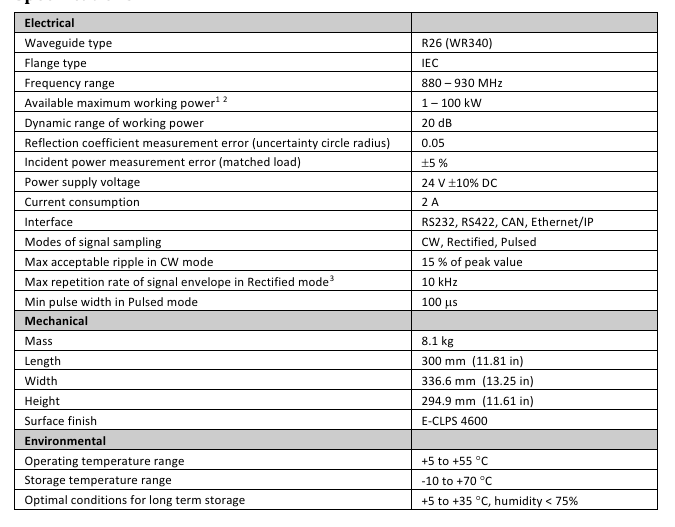

900 MHz STH WR975 波导 HOMER 分析仪数据表

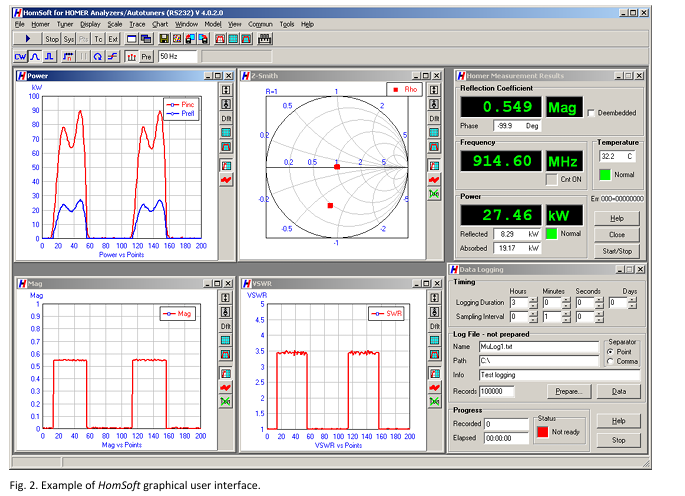

微软 Windows® 环境。
精确测量复杂反射系数及其以各种格式的显示，包括：
幅度
相位
回波损耗
极坐标显示
炉图（Rieke型图表）
VSWR（电压驻波比）
Smith 图（Z和Y）
频率
测量入射、反射和吸收的功率及其以各种格式的显示，包括瓦特、分贝、入射功率的百分比。
信号频率、负载反射系数和功率的数字读数，以各种格式显示。
测量平面的任意移动。
将测量数据保存为表格（文本文件）或图片（BMP、GIF、JPG）。
所有测量量的所有周期性数据记录。
多个窗口，可以同时观察不同格式的各种量。
显示曲线的广泛外观选择。
存储和检索针对特定任务量身定制的完整系统设置。
DDE 服务器选项允许其他 Windows 应用程序共享测量结果。
广泛的在线帮助。
