非屏蔽对称高速通信线雷击浪涌耦合去耦网络 CDN 405T8A1
6kV · 符合标准 3 项
产品简介
CDN 405T8A1是为非屏蔽对称高速通信线的雷击浪涌抗扰度测试打造的专业级耦合/去耦网络。全标准兼容，严格遵循IEC 61000-4-5、GB/T 17626.5等国内外标准设计。支持 1,000 Mbit/s的数据传输速率，测试过程中数据、传输稳定不丢包，精准还原设备真实通信状态，避免因测试干扰导致的误判，确保测试结果的可重复性与准确性。

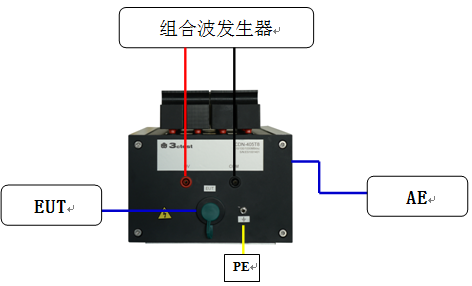

具备强大的去耦能力，在6 kV测试电压下，AE 端口残余电压仅 200 V，可有效隔离干扰信号，让辅助设备免受测试冲击影响，无需额外配置保护装置，降低测试系统复杂度，大幅提升测试效率。轻松满足工业、通信等行业的合规性验证需求，让每一次测试都有标准可依、结果可信赖。
核心参数
• 耦合波形：1.2/50 μs、8/20 μs 10/700 μs、5/320 μs
• 脉冲电压：6 kV (10 kV 需要定制)
• 耦合模式：共模（线对地）
• 重量（通用参数）：约60 kg
• 尺寸（通用参数）：615（L）*330 （W）*315（H）mm
• 壳体材料（通用参数）：铝合金
功能特性
• 兼容各品牌 EMC 发生器，无需额外适配，快速接入现有测试系统
• 耦合波形1.2/50 μs、8/20 μs；10/700 ms、5/320 μs
• 传输速率1,000 Mbit/s
• 最大脉冲耐压可达6 kV
• 强大的去耦能力，辅助设备无需额外保护；即插即用，降低测试系统搭建成本
• 耦合电阻外置可更换设计
应用场景
• 适用行业：消费类电子、医疗设备、电力、通讯、汽车电子、军工、航天航空
• 符合标准：IEC 1 项、GB/GB-T 1 项、EN 1 项
资源下载
• 非屏蔽对称高速通信线雷击浪涌耦合去耦网络 CDN 405T8A1 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
非屏蔽对称高速通信线雷击浪涌耦合去耦网络 CDN 405T8A1 详细指标
6kV · 符合标准 3 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 耦合波形：1.2/50 μs、8/20 μs 10/700 μs、5/320 μs
• 脉冲电压：6 kV (10 kV 需要定制)
• 耦合模式：共模（线对地）
• 耦合器件：CD-GDT 90 气体放电管（90 V）
• 输出阻抗：限流电阻根据测试要求可更换
• 通信接口规格：RJ45母连接器，连接电信线
• 脚位图：Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8
• 数据速率：10 Mbit/s、100 Mbit/s、1,000 Mbit/s
• 工作电压：DC 3 ~ 12 V
• 工作电流：最大 1 A
• 残余电压：＜200 V（耦合浪涌电压）
通用参数
• 重量：约60 kg
• 尺寸：615（L）*330 （W）*315（H）mm
• 壳体材料：铝合金
• 环境温度：15°C ~ 35°C
• 相对湿度：45% ~ 75%
• 包装箱：纸箱
型号与选件
• 标配附件：HV电缆浪涌、接地线、短接器、连接网线、使用说明书
• 选配附件 1：组合波雷击浪涌模拟器；型号：CWS 600 输出电压：0.5 kV ~ 6.0 kV
• 选配附件 2：NR80；80 Ω*2 （满足2线1.2/50 μs、8/20 μs）
• 选配附件 3：NR160；160 Ω*4（满足4线1.2/50 μs、8/20 μs）
• 选配附件 4：NR320；320 Ω*8（满足8线1.2/50 μs、8/20 μs）
• 选配附件 5：NR25；25 Ω*8 （满足8线10/700 μs、5/320 μs）
• 选配附件 *购买CDN网络时必须要从选配器件中购买一个限流模块，才可以使用CDN网络。：*购买CDN网络时必须要从选配器件中购买一个限流模块，才可以使用CDN网络。；*购买CDN网络时必须要从选配器件中购买一个限流模块，才可以使用CDN网络。
资源下载
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。 本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
