描述
Virginia Diodes 为各种毫米波和太赫兹应用提供零偏置肖特基二极管探测器。这些检测器提供高响应性和极快的响应时间。VDI 探测器提供完整的波导频段覆盖，范围为 WR15 （50-75 GHz） 至 WR0.65 （1100-1700 GHz）。可根据要求提供更高频率的定制探测器。
Virginia Diodes 为各种毫米波和太赫兹应用提供零偏置肖特基二极管探测器。这些检测器提供高响应性和极快的响应时间。VDI 探测器提供完整的波导频段覆盖，范围为 WR15 （50-75 GHz） 至 WR0.65 （1100-1700 GHz）。可根据要求提供更高频率的定制探测器。

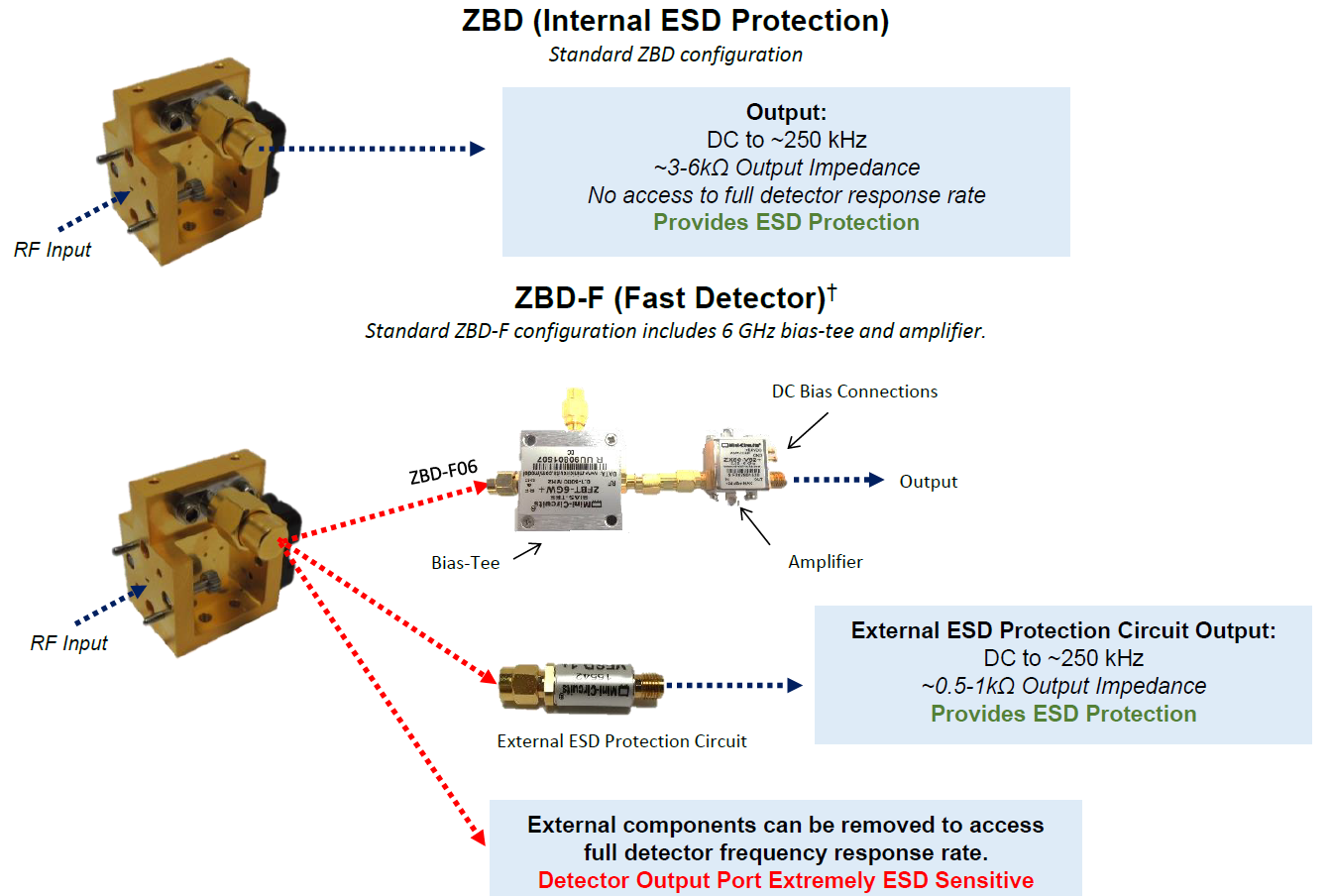

配置（ZBD 与 ZBD-F）：
| 探测器 （ZBD） 和快速探测器 （ZBD-F） | ||||||
| VDI 部分# | 射频 （GHz） | | | 最大响应速率 （GHz）** | ||
| ZBD系列 | ZBD-F 型 | ZBD系列 | ZBD-F 型 | |||
| WR15ZBD | 50 - 75 | 3000 | 2400 | 8.8 | 3.4 | ~10 |
| WR12ZBD | 60 - 90 | 2800 | 2300 | 9.4 | 3.5 | ~12 |
| WR10ZBD | 75 - 110 | 2800 | 2300 | 9.4 | 3.5 | ~15 |
| WR8.0ZBD 系列 | 90 - 140 | 2400 | 2300 | 11.0 | 3.5 | ~19 |
| WR6.5ZBD系列 | 110 - 170 | 2400 | 2300 | 11.0 | 3.5 | ~24 |
| WR5.1ZBD系列 | 140 - 220 | 2400 | 1900 | 11.0 | 4.3 | ~31 |
| WR4.3ZBD | 170 - 260 | 2400 | 1900 | 11.0 | 4.3 | ~36 |
| WR3.4ZBD系列 | 220 - 330 | 2200 | 1700 | 12.0 | 4.8 | ~40 |
| WR2.8ZBD | 260 - 400 | 1600 | 1200 | 16.5 | 6.8 | ~40 |
| WR2.2ZBD系列 | 330 - 500 | 1600 | 1200 | 12.7 | 6.8 | ~40 |
| WR1.9ZBD | 400 - 600 | 1000 | 700 | 20.3 | 11.6 | ~40 |
| WR1.5ZBD | 500 - 750 | 1000 | 600 | 20.3 | 13.5 | ~40 |
| WR1.2ZBD系列 | 600 - 900 | 750 | 400 | 27.1 | 20.3 | ~40 |
| WR1.0ZBD | 750-1100 | 750 | 300 | 27.1 | 27.1 | ~40 |
| WR0.8ZBD | 900-1400 | 100 | 100 | 203.0 | 81.2 | ~40 |
| WR0.65ZBD† | 1100-1700 | - | 100 | - | 243.6 | ~40 |
注：
*典型响应度假设应用于 ZBD 的最佳射频输入功率。较高的 RF 输入功率会降低
响应度。
**最大响应率仅适用于快速探测器（ZBD-F 配置）。
†WR0.65ZBD 仅提供 ZBD-F 配置。它不提供标准的“内部
ESD”配置。
