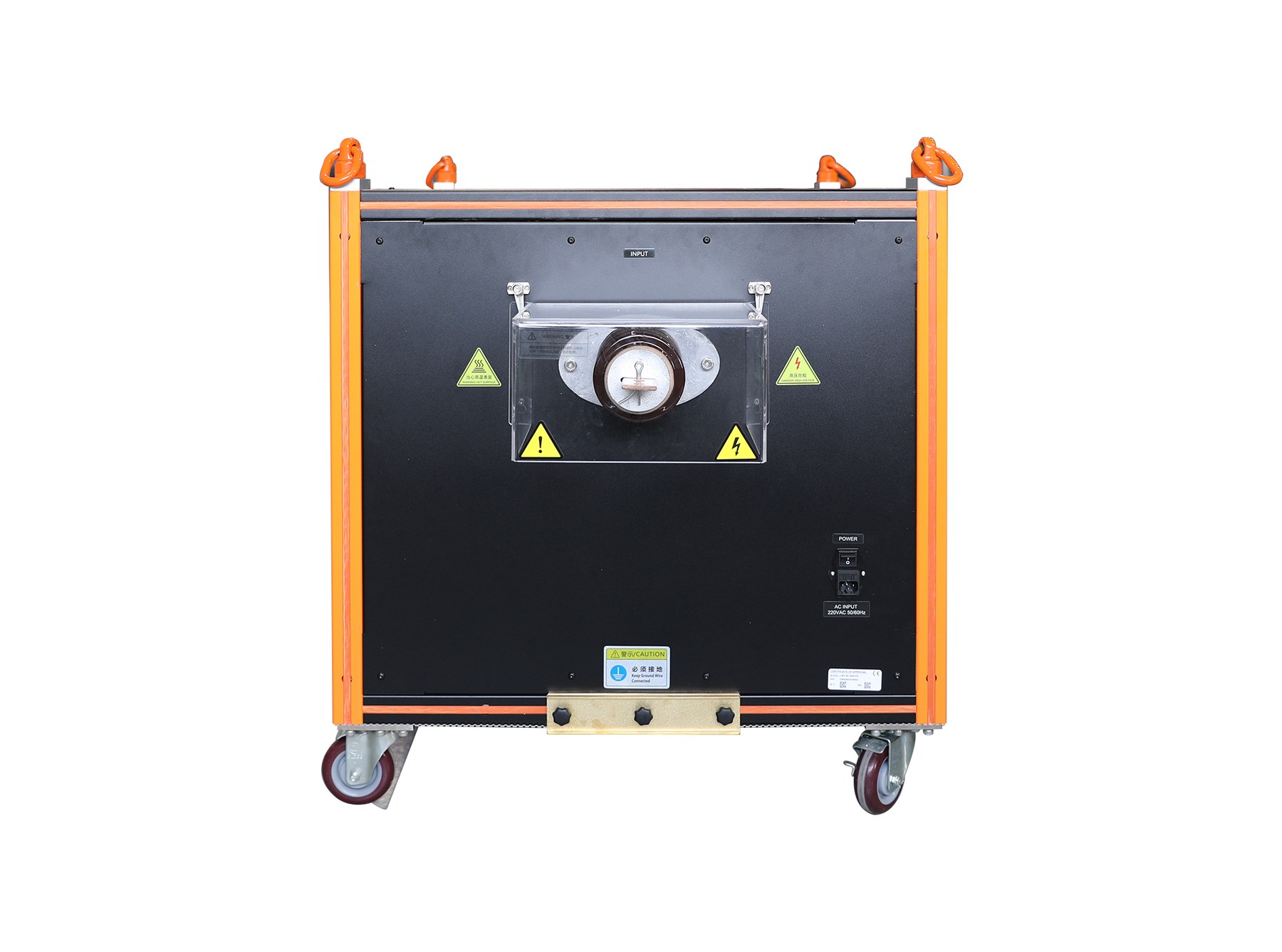

人工电源网络 LISN ML 500HVS(11kV)
11000V · 符合标准 5 项
产品简介
LISN ML 500HVS人工电源网络用于GJB 151B/C及MIL-STD-461E:1999标准中电源传导发射测试中隔离电源干扰并为受试设备（EUT）提供规定的电源阻抗，其阻抗特性完全满足标准要求。EUT端口电压最大DC 11000 V，AC 5000 V 50 Hz/60 Hz，最大持续电流500 A。EMI测量端口采用标准N型接口。
核心参数
• 符合标准：GJB 151B/C、GJB 151A/152A:1997、MIL-STD-461E:1999
• 阻抗频率范围：9 kHz ~ 10 MHz
• 最大电压：DC 11000 V，AC 5000 V ，50 Hz/60 Hz
• 供电电压（通用参数）：AC 220 V 50 Hz/60 Hz，控制内部风扇，风扇上电，用于人工电源网络的内部散热
• 电源输入端子（通用参数）：40*6、2*Φ12铜排接线柱
• 电源输出端子（通用参数）：40*6、2*Φ12铜排接线柱
功能特性
• 满足GJB 151B/C标准
• 带载电流达500 A，电压DC 11000 V AC 5000 V 50 Hz/60 Hz
• 频率范围，9 kHz ~ 10 MHz
• EMI端口采用标准的N型接口
应用场景
• 适用行业：军工
• 符合标准：GJB 4 项、美军 1 项
资源下载
• 人工电源网络 LISN ML 500HVS(11kV) 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自泰思特3CTEST（苏州泰思特电子科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
泰思特3CTEST · onetest 仪器资源库
泰思特3CTEST|苏州泰思特电子科技有限公司
人工电源网络 LISN ML 500HVS(11kV) 详细指标
11000V · 符合标准 5 项
详细指标
指标取自泰思特3CTEST 官网产品页，口径与试验条件按厂家原文，未做换算。
技术参数
• 符合标准：GJB 151B/C、GJB 151A/152A:1997、MIL-STD-461E:1999
• 阻抗频率范围：9 kHz ~ 10 MHz
• 最大电压：DC 11000 V，AC 5000 V ，50 Hz/60 Hz
• 最大电流：最大持续电流 500 A
• 阻抗特性：50 μH+5 Ω‖50 Ω
• 耦合电容：0.25 μF
• 测试端子：N型
通用参数
• 供电电压：AC 220 V 50 Hz/60 Hz，控制内部风扇，风扇上电，用于人工电源网络的内部散热
• 电源输入端子：40*6、2*Φ12铜排接线柱
• 电源输出端子：40*6、2*Φ12铜排接线柱
• 机箱尺寸：800 mm(W)*900 mm(H)*1660 mm(D)
• 仪器重量：约215 kg
• 环境温度：15℃ ~ 35℃
• 湿度范围：45% ~ 75%，RH（无凝露）
• 气压范围：86 kPa ~ 106 kPa
型号与选件
• 标配附件：电源线、保险丝、接地排、说明书、检验报告、产品质保书
• 选配附件：LISN ML 500HVS阻抗校准夹具
• 选配附件：型号： LISN ML 500HVS-Fixture
