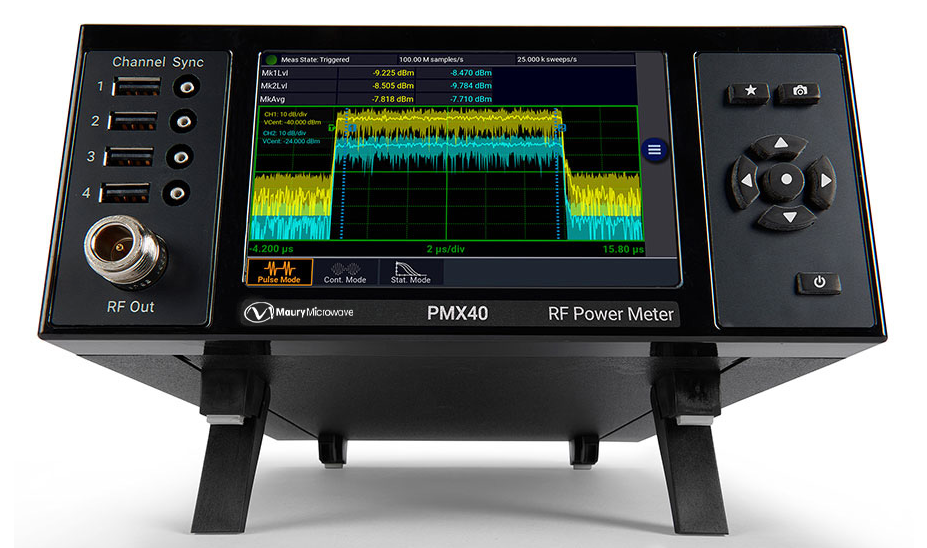

捕获/显示/分析峰值和平均功率频率范围从 4 kHz 到 40 GHz行业领先的视频带宽 （195 MHz） 和上升时间 （3 ns）行业领先的每秒 100,000 次测量业界领先的 100 ps 时间分辨率同步多通道测量（最多 4 个通道）传感器可用作独立仪器

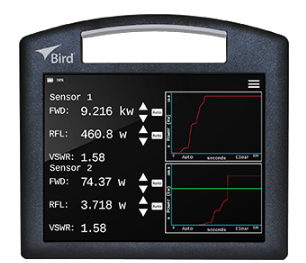

与 Bird 的全系列 402x、702X 和 703x 系列传感器兼容。自动传感器检测，实现无缝集成。9.7 英寸全彩 LCD 触摸屏显示屏，易于阅读。双传感器选项扩展了测量能力。紧凑、轻便、便携的设计增强了功能。
同厂商产品
频率范围3 dB 90° – 高达 44 GHz高隔离度、低 VSWR
高性能 ULTRA+ 系列0.5–40 GHz 工作频率10、13、16、20 dB 耦合低插入损耗和 VSWR提供定制设计
Krytar 3 dB 180度混合耦合器 频率覆盖0.5GHz 至40GHz|KRYTAR (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
KRYTAR 的 3 dB、180 度混合耦合器是具有双输入和输出端口的四端口组件。180 度混合耦合器（也称为“老鼠赛跑”耦合器）是由四部分组成的设备，用于平均分配输入信号或将两个融合信号相加。这种混合耦合器的另一个好处是可以交替提供等分的 180 度相移输出信号。
KRYTAR 的混合耦合器在单个紧凑的封装中提供广泛的频率覆盖范围，具有低插入损耗、高方向性和紧密耦合的特点。使用 180 度混合天线可以更高效地设计天线波束成形网络等系统，因为重新组合分频信号所需的组件更少。
随着 5G 和 5G NR（新无线电）、Wi-Fi 6 和 Wi-Fi 6E、卫星通信互联网连接和直接到户 （DTH） 广播的实施势头迅速增强，需要新的高性能设备、系统以及测试和测量设备。这些混合耦合器在这些频段内的许多应用中提供了简单的解决方案，包括电子战 （EW）、商用无线、卫星通信、雷达、信号监控和测量、天线波束形成和 EMC 测试环境。
对于许多空间受限的情况，这些 KRYTAR 耦合器是出色的解决方案。这些耦合器也可以制造以满足军用规格。
| Product Image | Model Number | Frequency Min. (GHz) | Frequency Max. (GHz) | Amplitude Imbalance (dB) | Phase Imbalance (Degrees) | Isolation (dB Min) | VSWR (Max) | Insertion Loss (dB Max) |
|---|---|---|---|---|---|---|---|---|
| 4100400 | 10 | 40 | ±1.00 | ±12 | 12 | 1.8 | 1.7 |
| 4100400K | 10 | 40 | ±1.00 | ±12 | 12 | 1.8 | 1.7 |
| 4010265 | 1 | 26.5 | ±1.00 to 20 GHz ±1.50 to 26.5 GHz | ±16 | 15 | 1.80 to 20 GHz 1.95 to 26.5 GHz | 3.0 to 20 GHz 3.6 to 26.5 GHz |
| 4060265 | 6 | 26.5 | ±0.70 | ±12 | 14 | 1.7 | 1.6 |
| 4060200 | 6 | 20 | ±0.60 | ±10 | 15 | 1.7 | 1.2 |
| 4010180 | 1 | 18 | ±0.60 | ±12 | 15 | 1.7 | 2.9 |
| 4020180 | 2 | 18 | ±0.60 | ±14 | 15 | 1.7 | 2 |
| 4010124 | 1 | 12.4 | ±0.40 | ±10 | 17 | 1.6 | 2.1 |
| 4040124 | 4 | 12.4 | ±0.40 | ±8 | 17 | 1.6 | 0.9 |
| 4020080 | 2 | 8 | ±0.30 | ±8 | 18 | 1.4 | 1.1 |
| 400407125 | 0.4 | 7.125 | ± 0.7 | ± 10 | 15 | 1.4 | 2.9 |
| 4005070 | 0.5 | 7 | ±0.60 | ±10 | 16 | 1.4 | 2.8 |
| 4005040 | 0.5 | 4 | ±0.70 | ±15 | 14 | 1.35 | 2 |
