频率范围：10 MHz 至 7/26.5/110 GHz
偏置频率：1 Hz to 100 MHz
相位噪声灵敏度：
-168 dBc/Hz (spec, RF=10 MHz, @1 MHz offset) -178 dBc/Hz (typical, RF=10 MHz, @1 MHz offset)
测量功能：
Phase noise
Baseband noise
AM noise
瞬态
DC current
Spectrum monitor
VCO characterization
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
高端信号与频谱分析仪和相位噪声测试仪集于一体互相关保证即使是脉冲信号也能高度灵敏地同步测量幅度噪声和相位噪声频率范围介于 1 MHz 至 50 GHz，使用外部混频器时高达 325 GHz内部源可用于测量脉冲信号的残余相位噪声SCPI 记录器简化代码生成
频率范围10MHz至7/26.5/40GHz动态范围-20dBm~20dBm相位噪声测量灵敏度≤-137dBc/Hz@10kHz调幅噪声测量灵敏度≤-138dBc/Hz@10kHz基带噪声底部电平≤-158dBm/Hz@10kHz瞬态测量时间分辨率8ns
DUT输入频率范围：10MHz至26/40GHzDUT输入功率范围：-5dBm - +20dBm测量频偏范围：0.1Hz - 100MHz绝对相噪测试不确定度：±4dB (1Hz -10Hz offset) ;±3dB (10Hz - 1KHz offset) ；±2dB (1KHz - 40MHz)仪器本底噪声：<-190dBc/Hz测试功能：绝对相位噪声测试，AM相位噪声测试，附加相位噪声测试 基带相位噪声测试 （均为标配）基带输入频率范围：DC-100MHz基带输入通道：双通道接口：USB，LAN，RS232，GPIB
同厂商产品
E5052B SSA 专用的微波下变频器
频率范围：50kHz至3/26.5/40GHz偏置频率：1MHz至1GHz相位噪声灵敏度：-177 dBc/Hz (RF=1 GHz @1 MHz offset, typ.)测量功能：Phase noiseBaseband noiseAM noise瞬态DC currentSpectrum monitorVCO characterizationFull span spectrum analysisPhase noise of pulsed RF signals
频率范围：50kHz至3/26.5/40GHz偏置频率：0.01 Hz至160 MHz相位噪声灵敏度：-200 dBc/Hz (with +23 dBm input signal)测量功能：Absolute or residual phase noisen/aCW or pulsed carrierLow-level spurious signals
E5052B SSA 10 MHz 至 7/26.5/110 GHz 信号源分析仪 偏置频率1Hz至100MHz|是德/KEYSIGHT (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特点
在简单易用的仪器中提供先进的 SSA 测试性能
使用 Keysight E5052B 信号源分析仪，您再也不用在测试台上摆满各种工具来执行新一代信号源分析。 Keysight E5052B SSA 测试仪提供了卓越的性能和丰富功能，可帮助无线通信、航空航天与国防等行业分析各种信号源的功能特性。
具有超低的本底噪声并采用了交叉关联方法，可进行相位噪声测量
简化复杂、费时的测量程序，有效地缩短测试时间
多窗口显示可以加速测量结果评测，并允许您同时查看多个结果
同时测量频率、相位和功率在不同时间的瞬态
视频触发功能让您可以捕获意外的频率变化
能够评测高速数据通信系统中的时钟抖动
超高的相位噪声灵敏度
E5052B 信号源分析仪将优良的性能和出色的灵活性集于一身，可以满足您当前及未来的信号源测试需求。
迹线积分和抖动转换可提供快速而准确的抖动分析
性能出色的低噪声直流源兼具准确和灵活的特点

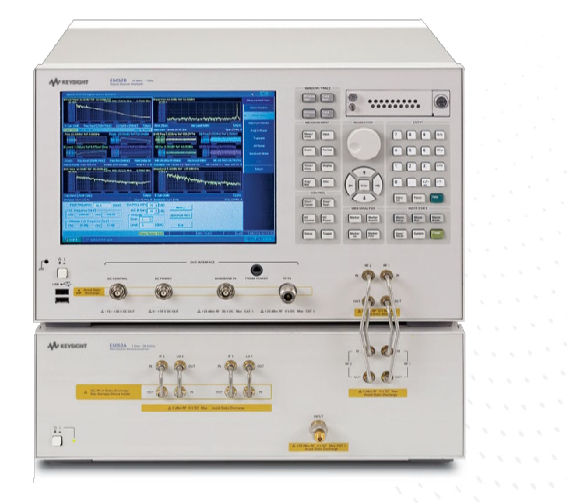

与 E5053A 微波下变频器配合使用时，E5052B 的频率范围可以扩展至 26.5 GHz；与 E5053A 和 Keysight 11970 系列混频器配合使用时，则可以扩展至 110 GHz。
主要技术指标
下载技术资料Cross correlation:
是
用于振荡器表征的直流电源:
1 voltage outputs, 1 tuning voltage output, floating
Input frequency range:
n/a
最大频率:
7 GHz
测量功能:
Phase noise
Baseband noise
AM noise
瞬态
DC current
Spectrum monitor
VCO characterization
偏置频率范围:
1 Hz to 100 MHz
相位噪声灵敏度:
-168 dBc/Hz (spec, RF=10 MHz, @1 MHz offset) -178 dBc/Hz (typical, RF=10 MHz, @1 MHz offset)
参考信号源:
Built-in
瞬时/射频瞬时测量:
Frequency, RF Power, Phase
标准配置SSA 信号源分析仪，10 MHz 至 7 GHz、26.5 GHz 或 110 GHz
频率范围射频输入频率范围：10 MHz 至 110 GHz
分析偏移频率范围：1 Hz 至 100 MHz
具有超低的本底噪声并采用了交叉关联方法，可进行相位噪声测量
频率瞬态捕获范围：在窄带时高达 80 MHz，在宽带时高达 4.8 GHz
噪声测量功能具有超低的本底噪声并采用了交叉关联方法，可进行相位噪声测量
无需更改射频连接，便可进行 AM 噪声测量和相位噪声测量
可进行从 1 Hz 到 100 MHz 的基带噪声测量
在实时模式下可提供高达 15 MHz 扫宽的频谱监测
分析功能同时测量频率、相位和功率在不同时间的瞬态特征
视频触发功能可用于捕获意外的频率变化
出色的低噪声直流源（频率/功率/直流电源-电流与 Vc 和 Vs）支持全面的 VCO 表征
能够进行飞秒级分辨率的时钟抖动测量
包括的内容 1 10 MHz to 7 GHz Signal Source Analyzer KeysightCare Assured First Year Support Return to Keysight Warranty - 3 years 1 Add keyboard 1 Add mouse
