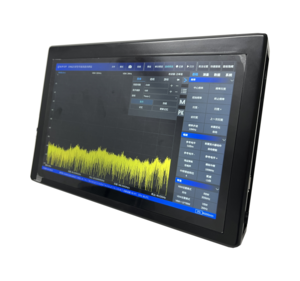

1) 9kHz至4.5GHz/6.3GHz/8.5GHz/9.5GHz/20GHz/40GHz小型化实时频谱分析仪/接收机；2) 超外差式数字接收机架构,14段预选滤波器；3) 最大100MHz分析带宽和400GHz/s频谱扫描速度；4) 10.1英寸触摸屏设计。
SYN5215系列USB频谱分析仪 9kHz至4.5/6.3/8.5/9.5/20/40GHz |同步天下 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SYN5215系列USB频谱分析仪（40GHz）是由西安同步电子科技有限公司精心设计开发生产的一款超外差式的手持式频谱分析仪/接收机模块，配备USB接口，内置高性能的超外差式数字中频架构的接收机射频前端和高速FPGA的后端数字处理系统，测量范围为9kHz至4.5GHz、6.3GHz、8.5GHz、9.5GHz、20GHz、40GHz，可输出频谱、数字IQ流、功率检波波形（零扫宽）、实时频谱等，软件可运行与Linux和Windows操作系统。
该USB频谱分析仪覆盖当前流行的各种无线频段，广泛应用于通信系统测试、雷达系统测试、电子对抗测试、无线电监测、物联网测试、信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量、信号的传输和反射特性测量、谐波失真测量、三阶交调测量、激励响应测试、载噪比测试、信道功率测量、相位噪声测量、卫星频谱测量、互调测量和电磁干扰测量等。
关键词：usb微型频谱分析仪，频谱分析仪模块，实时频谱分析仪
产品功能
1) 9kHz至4.5GHz/6.3GHz/8.5GHz/9.5GHz/20GHz/40GHz小型化实时频谱分析仪/接收机；
2) 超外差式数字接收机架构,14段预选滤波器；
3) 最大100MHz分析带宽和400GHz/s频谱扫描速度；
4) USB接口。
产品特点
a) 可测量实时频谱图、瀑布图、历史迹线等；
b) 可测频率范围宽，平均底噪低；
c) 体积小巧，携带方便。
典型应用
1) 在无线通信领域，频谱分析仪可以用于调制方式的检测、频率误差的测量、功率谱密度的分析等。
2) 在音频处理领域，频谱分析仪可以用于音频信号的频率分析、音乐声学分析、声音品质评估等。
技术指标
型号 | SYN5215A |
频率范围 | 9kHz～4.5GHz |
平均底噪（DANL） | -160dBm/Hz |
实时分析带宽 | 6.25MHz |
分辨率带宽（RBW） | 0.1Hz～1MHz |
相位噪声(载波3GHz) | -100dBc/Hz @10kHz |
老化率 | 1ppm/年 |
温漂 | 1ppm |
幅度精度 | ±1.5dB |
带内平坦度 | ±1.75dB（100MHz模拟中频带宽） |
幅度显示范围 | DANL～+26dBm |
参考电平（R.L.） | -50dBm～+23dBm |
最大直流电压 | ±15VDC |
输入驻波比 | ＜2.5:1 |
损坏电平(连续波) | 30MHz～4.5GHz: +26dBm；100kHz～30MHz: +10dBm |
前置放大器 | 标配 |
频率分辨率 | 1Hz |
检波器 | 取样、正峰值、负峰值、RMS、平均、最大功率 |
频谱图 | 常规频谱、瀑布图、历史迹线 |
通信接口 | USB接口 |
操作系统 | 支持Linux和Windows操作系统 |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% |
供电电源 | 直流+5V供电小于15w |
外壳尺寸 | 139*69*29mm |
重量 | ≤500g |
型号 | SYN5215B |
频率范围 | 9kHz～6.3GHz |
平均底噪（DANL） | -167dBm/Hz |
实时分析带宽 | 100MHz |
分辨率带宽（RBW） | 0.1Hz～10MHz |
相位噪声(载波3GHz) | -103dBc/Hz @10kHz |
老化率 | 1ppm/年 |
温漂 | 1ppm |
幅度精度 | ±1.5dB |
带内平坦度 | ±1.75dB（100MHz模拟中频带宽） |
幅度显示范围 | DANL～+26dBm |
参考电平（R.L.） | -50dBm～+23dBm |
最大直流电压 | ±15VDC |
输入驻波比 | ＜2.5:1 |
损坏电平(连续波) | 30MHz～6.3GHz: +26dBm；100kHz～30MHz: +10dBm |
前置放大器 | 标配 |
频率分辨率 | 1Hz |
检波器 | 取样、正峰值、负峰值、RMS、平均、最大功率 |
频谱图 | 常规频谱、瀑布图、历史迹线 |
通信接口 | USB接口 |
操作系统 | 支持Linux和Windows操作系统 |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% |
供电电源 | 直流+5V供电小于15w |
外壳尺寸 | 139*69*29mm |
重量 | ≤500g |
型号 | SYN5215C |
频率范围 | 9kHz～8.5GHz |
平均底噪（DANL） | -169dBm/Hz |
实时分析带宽 | 100MHz |
分辨率带宽（RBW） | 0.1Hz～10MHz |
相位噪声(载波3GHz) | -110dBc/Hz @10kHz |
老化率 | 1ppm/年 |
温漂 | 1ppm |
幅度精度 | ±1.5dB |
带内平坦度 | ±1.75dB（100MHz模拟中频带宽） |
幅度显示范围 | DANL～+26dBm |
参考电平（R.L.） | -50dBm～+23dBm |
最大直流电压 | ±15VDC |
输入驻波比 | ＜2.5:1 |
损坏电平(连续波) | 30MHz～8.5GHz: +26dBm；100kHz～30MHz: +10dBm |
前置放大器 | 标配 |
频率分辨率 | 1Hz |
检波器 | 取样、正峰值、负峰值、RMS、平均、最大功率 |
频谱图 | 常规频谱、瀑布图、历史迹线 |
通信接口 | USB接口 |
操作系统 | 支持Linux和Windows操作系统 |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% |
供电电源 | 直流+5V供电小于15w |
外壳尺寸 | 139*69*29mm |
重量 | ≤500g |
型号 | SYN5215D |
频率范围 | 9kHz～9.5GHz |
平均底噪（DANL） | -161dBm/Hz |
实时分析带宽 | 100MHz |
分辨率带宽（RBW） | 0.1Hz～10MHz |
相位噪声(载波3GHz) | -102dBc/Hz @10kHz |
老化率 | 1ppm/年 |
温漂 | 1ppm |
幅度精度 | ±2.0dB |
带内平坦度 | ±2.0dB（100MHz模拟中频带宽） |
幅度显示范围 | DANL～+23dBm |
参考电平（R.L.） | -50dBm～+23dBm |
最大直流电压 | ±12VDC |
损坏电平(连续波) | 30MHz～9.5GHz: +23dBm；100kHz～30MHz: +10dBm |
前置放大器 | 标配 |
频率分辨率 | 1Hz |
检波器 | 取样、正峰值、负峰值、RMS、平均、最大功率 |
频谱图 | 常规频谱、瀑布图、历史迹线 |
通信接口 | USB接口 |
操作系统 | 支持Linux和Windows操作系统 |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% |
供电电源 | 直流+5V供电小于15w |
外壳尺寸 | 139*69*29mm |
重量 | ≤500g |
型号 | SYN5215E |
频率范围 | 9kHz～20GHz |
平均底噪（DANL） | -158dBm/Hz |
实时分析带宽 | 100MHz |
分辨率带宽（RBW） | 0.1Hz～10MHz |
相位噪声(载波3GHz) | -100dBc/Hz @10kHz |
老化率 | 1ppm/年 |
温漂 | 1ppm |
幅度精度 | ±2.0dB |
带内平坦度 | ±1.75dB（100MHz模拟中频带宽） |
幅度显示范围 | DANL～+23dBm |
参考电平（R.L.） | -50dBm～+23dBm |
最大直流电压 | ±12VDC |
输入驻波比 | ＜2.0:1 |
损坏电平(连续波) | 30MHz～20GHz: +23dBm；100kHz～30MHz: +10dBm |
前置放大器 | 标配 |
频率分辨率 | 1Hz |
检波器 | 取样、正峰值、负峰值、RMS、平均、最大功率 |
频谱图 | 常规频谱、瀑布图、历史迹线 |
通信接口 | USB接口 |
操作系统 | 支持Linux和Windows操作系统 |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% |
供电电源 | 直流+5V供电小于15w |
外壳尺寸 | 139*69*29mm |
重量 | ≤500g |
型号 | SYN5215F |
频率范围 | 9kHz～40GHz |
平均底噪（DANL） | -141dBm/Hz |
实时分析带宽 | 100MHz |
分辨率带宽（RBW） | 0.1Hz～10MHz |
相位噪声(载波3GHz) | -101dBc/Hz @10kHz |
老化率 | 1ppm/年 |
温漂 | 1ppm |
幅度精度 | ±2.0dB |
带内平坦度 | ±1.75dB（100MHz模拟中频带宽） |
幅度显示范围 | DANL～+23dBm |
参考电平（R.L.） | -50dBm～+23dBm |
最大直流电压 | ±10VDC |
损坏电平(连续波) | 88MHz～40GHz: +23dBm；100kHz～88MHz: +10dBm |
前置放大器 | 标配 |
频率分辨率 | 1Hz |
检波器 | 取样、正峰值、负峰值、RMS、平均、最大功率 |
频谱图 | 常规频谱、瀑布图、历史迹线 |
通信接口 | USB接口 |
操作系统 | 支持Linux和Windows操作系统 |
环境特性 | 工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90% |
供电电源 | 直流+5V供电小于15w |
外壳尺寸 | 139*69*29mm |
重量 | ≤500g |
