SYN5801&02型100MHz 250MSa/s USB示波器 |同步天下 (在产)

最高100MHz带宽、250MSa/s实时采样率；

测量量历史变化趋势统计和分析功能；

支持RS232,RS485,RS422,I²C和CAN,SPI,Lin解码，支持波形多点测量；

可选配逻辑分析仪，信号发生器，隔离差分输入模块；

USB2.0接口直接从PC取电,不需要额外配备电源。

8位～13位垂直分辨率；

硬件触发方式；

体积小巧，集成方便。

参考价格：

厂家：同步天下|西安同步电子科技有限公司（收录89个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

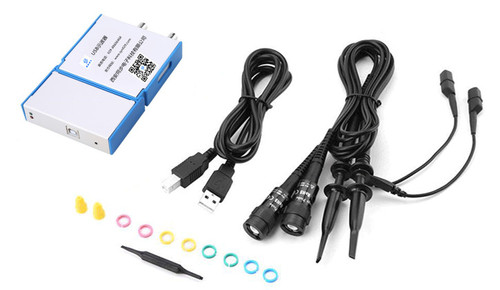

SYN5801&02型USB示波器是一款便携式多功能虚拟USB示波器，最大带宽100MHz，最高实时采样率250MSa/s,自带PWM输出，支持FIR数字滤波功能,支持过程录制存档和回放,支持波形图片导入与实时波形对比参考,集成Pass/Fail检测功能,是一款功能全面、体积小巧、集成方便的USB示波器。

产品功能

1) 最高100MHz带宽、250MSa/s实时采样率；

2) 测量量历史变化趋势统计和分析功能；

3) 支持RS232,RS485,RS422,I²C和CAN,SPI,Lin解码，支持波形多点测量；

4) 可选配逻辑分析仪，信号发生器，隔离差分输入模块；

5) USB2.0接口直接从PC取电,不需要额外配备电源。

产品特点

a) 8位～13位垂直分辨率；

b) 硬件触发方式；

c) 体积小巧，集成方便。

典型应用

1) 通用和精密测试。

2) 嵌入到教学设备或者工业测试系统中使用。

3) 电源纹波和噪声检测。

4) 多传感器系统以及串行总线解码。

5) 汽车维修检测工具。

6) 太阳能系统以及照明系统的电压/电流数据记录分析。

7) 现场维护工程师的故障诊断工具。

8) DIY发烧友以及创客制作的基础工具。

技术指标

型号	SYN5801	SYN5802
带宽	20MHz	100MHz
模拟通道数	2	2
实时采样率	50M Sa/s	250M Sa/s
输入阻抗	1MΩ\|\|25pf
垂直刻度系数	20mV/div～2V/div(1MΩ输入)
最大电压	±60V(x1),±600V(x10). (DC + AC peak)
水平时基	50ns/div～25s/div	5ns/div～60s/div
垂直分辨率	8位～13位
输入耦合	DC/AC
操作系统	Windows XP, Win 7, Win 8.1, Win10 (32 bit and 64 bit)
触发类型	上升沿/下降沿/脉宽
触发模式	无触发，自动触发，常规触发，单次触发
预触发捕捉	50%存储深度	1%～99%存储深度可调
参考输出	1K Hz，幅值 1.5V，占空比 50%的方波输出，可软件设置为频率和占空比可调的PWM输出，200Hz～25K Hz
自动测量	最大值，最小值，平均值，RMS，频率，周期，正脉宽，负脉宽，占空比，上升时间，峰峰值, 幅值
测量统计曲线	可以将自动测量量的历史趋势绘图出来进行统计和分析
Pass/Fail 检测	可以设定测量量的上下限，对被测信号进行 Pass/Fail 检测和故障报警功能,支持 IO 报警、软件报警、RS232报警
多点测量	自动对波形跳转点进行编号和标记，自动显示标记点的时刻值以及相邻两个编号之间的时间差值
频率响应曲线	可以通过扫频，记录过程的频率和放大倍数数据，绘制频率响应曲线
采样插值	线性或者正弦 Sin(x)/x
FFT 窗函数	矩形窗，Hanning，Hamming，Blackman
数学运算	A+B, A-B, AxB, X-Y，反向
采样模式	实时模式 / 高分辨率模式 / 峰值检测模式
波形存储和回放	记录长度50帧～450帧，文件大小6MB～20GB
协议解码	RS232,RS485,RS422,I²C 和 CAN,Lin,SPI
电源	5V/1.2A
尺寸	1539323mm(长宽高)
重量	0.2Kg
选件	可选逻辑分析模块/隔离差分模块/信号发生模块等
