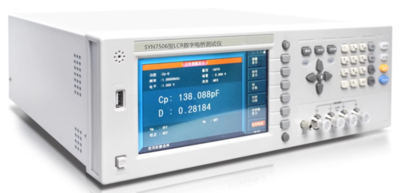

12种测量参数|Z|，|Y|，C，L，X，B，R，G，D，Q，θ，DCR等；0.05%的基本测量准确度；20Hz-5MHz测试频率；高达75次/s的测量速度；测试电压或电流的自动电平控制ALC功能；30Ω，100Ω，10/100，10/CC四种不同信号源输出阻抗；内建比较器，10档分选及档计数功能；频响曲线绘图分析功能；10点列表扫描功能；内部-5V~+5V直流偏置电压源；精度高、高性价比；功能齐全、性能可靠；测量范围宽，灵敏度高。

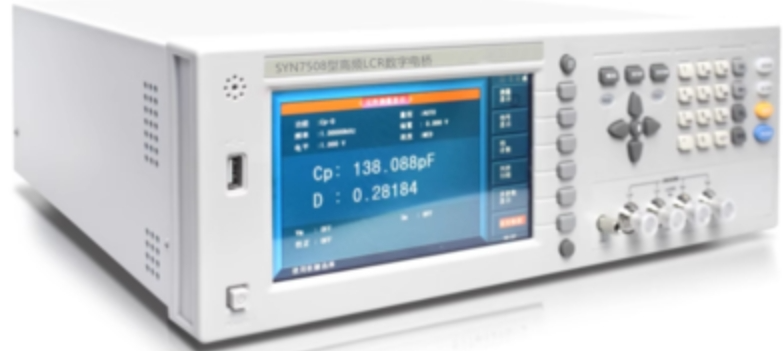

12种测量参数|Z|，|Y|，C，L，X，B，R，G，D，Q，θ，DCR等；0.05%的基本测量准确度；20Hz-1MHz测试频率；高达75次/s的测量速度；测试电压或电流的自动电平控制ALC功能；30Ω，100Ω，10/100，10/CC四种不同信号源输出阻抗；内建比较器，10档分选及档计数功能；频响曲线绘图分析功能；10点列表扫描功能；内部-5V~+5V直流偏置电压源；精度高、高性价比；功能齐全、性能可靠；测量范围宽，灵敏度高。
SYN7504型LCR数字电桥（100kHz） |同步天下 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SYN7504型LCR数字电桥是由西安同步电子科技有限公司精心设计、自行研发生产的一款用于各种电子元器件检测的多功能元件测试仪，具有6种测量参数组合，0.1%的基本测量准确度，20Hz-100kHz的频率测量范围，0.1V、0.3V、1.0V三个典型测试电平。广泛应用于科研院所、计量单位和工业生产等领域。
关键词：数字直流电桥，精密数字电桥，高精度数字电桥
产品功能
1) 6种测量参数组合C/D，L/Q，R/Q，Z/θ，C/R，L/R；
2) 0.1%的基本测量准确度；
3) 20Hz-100kHz，10个典型测试频率；
4) 0.1V、0.3V、1.0V三个典型测试电平；
5) 30Ω/100Ω两种可选源阻抗。
产品特点
a) 精度高、高性价比；
b) 功能齐全、性能可靠；
c) 测量范围宽，灵敏度高。
典型应用
1) 应用于科研院所、计量单位和工业生产等领域；
2) 测试产品包括传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管和变压器等。
技术指标
测量功能 | 基本测量准确度 | 0.1% |
测试参数组合 | C/D，L/Q，R/Q，Z/θ，C/R，L/R | |
等效电路 | 串联/并联 | |
量程方式 | 自动，保持 | |
触发方式 | 内部，手动，外部 | |
测量速度（≥1kHz） | 快速：16次/秒 中速：8次/秒 慢速：2次/秒 | |
校准功能 | 开路/短路/扫频清零 | |
显示方式 | 直读，Δ，Δ% | |
测试信号 | 频率范围 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz |
输出阻抗 | 30Ω，100Ω | |
信号电平 | 0.1Vrms，0.3Vrms，1.0Vrms | |
显示范围 | |Z|, R, X | 0.1mΩ～99.999MΩ |
C | 0.001pF～99999μF | |
L | 0.001µH～99999H | |
D | 0.0001～9.9999 | |
Q | 0.0001～9999.9 | |
Δ% | -99.99%～+99.99% | |
比较器 | 九档：3档合格，一档不合格，一个附属档 | |
数据通信 | 物理接口 | RS-232C |
数据内容 | 输出测量结果和远程控制 | |
环境特性 | 工作温度 | 0℃～＋40℃ |
相对湿度 | ≤90%（40℃） | |
存储温度 | -30℃～＋70℃ | |
供电电源 | 交流220V±10%， 50Hz±5%，功率小于80W | |
机箱尺寸 | 290mm（宽）x100（深）x320mm（高） | |
选件 | 根据客户要求定做类似产品 |
