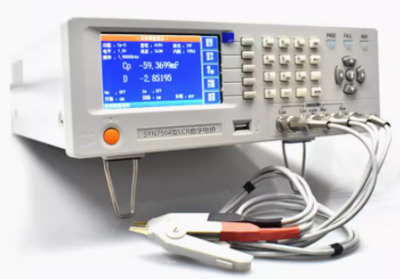

SYN7504型LCR数字电桥（100kHz） |同步天下

6种测量参数组合C/D，L/Q，R/Q，Z/θ，C/R，L/R；0.1%的基本测量准确度；20Hz-100kHz，10个典型测试频率；0.1V、0.3V、1.0V三个典型测试电平；30Ω/100Ω两种可选源阻抗。精度高、高性价比；功能齐全、性能可靠；测量范围宽，灵敏度高。

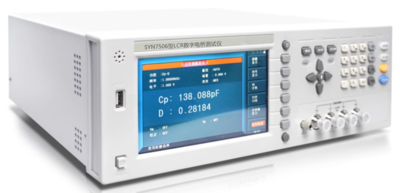

SYN7508型 20Hz-5MHz 高频LCR数字电桥 |同步天下 (在产)

12种测量参数|Z|，|Y|，C，L，X，B，R，G，D，Q，θ，DCR等；

0.05%的基本测量准确度；

20Hz-5MHz测试频率；

高达75次/s的测量速度；

测试电压或电流的自动电平控制ALC功能；

30Ω，100Ω，10/100，10/CC四种不同信号源输出阻抗；

内建比较器，10档分选及档计数功能；

频响曲线绘图分析功能；

10点列表扫描功能；

内部-5V~+5V直流偏置电压源；

精度高、高性价比；

功能齐全、性能可靠；

测量范围宽，灵敏度高。

参考价格：

厂家：同步天下|西安同步电子科技有限公司（收录89个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SYN7508型高频LCR数字电桥是由西安同步电子科技有限公司精心设计、自行研发生产的一款用于各种电子元器件检测的多功能元件测试仪，采用7英寸显示屏设计，具有12种测量参数，0.05%的基本测量准确度，20Hz-5MHz的频率测量范围，200次/秒测量速度，自动电平控制ALC和多种输出阻抗等功能。广泛应用于科研院所、计量单位和工业生产等领域。

关键词：高频数字电桥，高频电桥，高精密数字电桥

产品功能

1) 12种测量参数|Z|，|Y|，C，L，X，B，R，G，D，Q，θ，DCR等；

2) 0.05%的基本测量准确度；

3) 20Hz-5MHz测试频率；


4) 高达200次/s的测量速度；

5) 测试电压或电流的自动电平控制ALC功能；

6) 30Ω，100Ω，50Ω，10/CC四种不同信号源输出阻抗；

7) 内建比较器，10档分选及档计数功能；

8) 频响曲线绘图分析功能；

9) 10点列表扫描功能；

10) 内部-5V~+5V直流偏置电压源；

产品特点

a) 精度高、高性价比；

b) 功能齐全、性能可靠；

c) 测量范围宽，灵敏度高。

典型应用

1) 应用于科研院所、计量单位和工业生产等领域；

2) 测试产品包括传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管和变压器等。

技术指标

测量功能	基本测量准确度	0.05%
测试参数	\|Z\|，\|Y\|，C， L，X，B，R，G，D，Q，θ，DCR
等效电路	串联/并联
数学功能	值偏差，百分比偏差
量程方式	自动，保持，手动选择
触发方式	内部，手动，外部，总线
测量速度（≥1kHz）	快速：200次/秒（最快）中速：12次/秒慢速：3次/秒
平均次数	1～255
延时时间	0～60s，以1ms步进
校准功能	开路/短路/负载
测试端配置	五端
列表扫描	10点列表扫描功能
显示方式	直读，Δ，Δ%，V/I（被测电压/电流监视）
测试信号	频率范围	20Hz～2MHz(可选5MHz)，分辨率10mHz
输出阻抗	30Ω，100Ω，50Ω，10/CC可选择
信号电平	正常：5 mV－5V，准确度：10%，1mV步进恒电平：10mV－1V，准确度：5%，1mV步进
直流偏置源	0V-5V连续可调，1mV步进
显示范围	\|Z\|, R, X	0.01mΩ～99.9999MΩ
DCR	0.01mΩ～99.9999MΩ
\|Y\|, G, B	0.00001µS～99.9999S
C	0.00001pF～9.9999F
L	0.00001µH～9999.99H
D	0.00001～9.9999
Q	0.00001～9999.9
θ（DEG）	-179.999°～179.999°
θ（RAD）	-3.14159～3.14159
比较器	十档：九档合格，一档不合格
存储器	10组内部仪器设定供存储/调用
数据通信	物理接口	RS-232C，HANDLER，USB
数据内容	输出测量结果和远程控制
环境特性	工作温度	0℃～＋40℃
相对湿度	≤90%（40℃）
存储温度	-30℃～＋70℃
供电电源	交流220V±10%， 50Hz±5%，功率小于80W
机箱尺寸	398mm（宽）x129（深）x370mm（高）
选件	根据客户要求定做类似产品

选件说明

选件号	项目	内容
选件001	频率测量范围	20Hz～5MHz
选件002	GPIB接口	增加GPIB接口套件
选件003	LAN	增加网络接口
选件004	直流偏置源	±10V，±100mA
选件005	直流偏置源	±10V，0-1A
