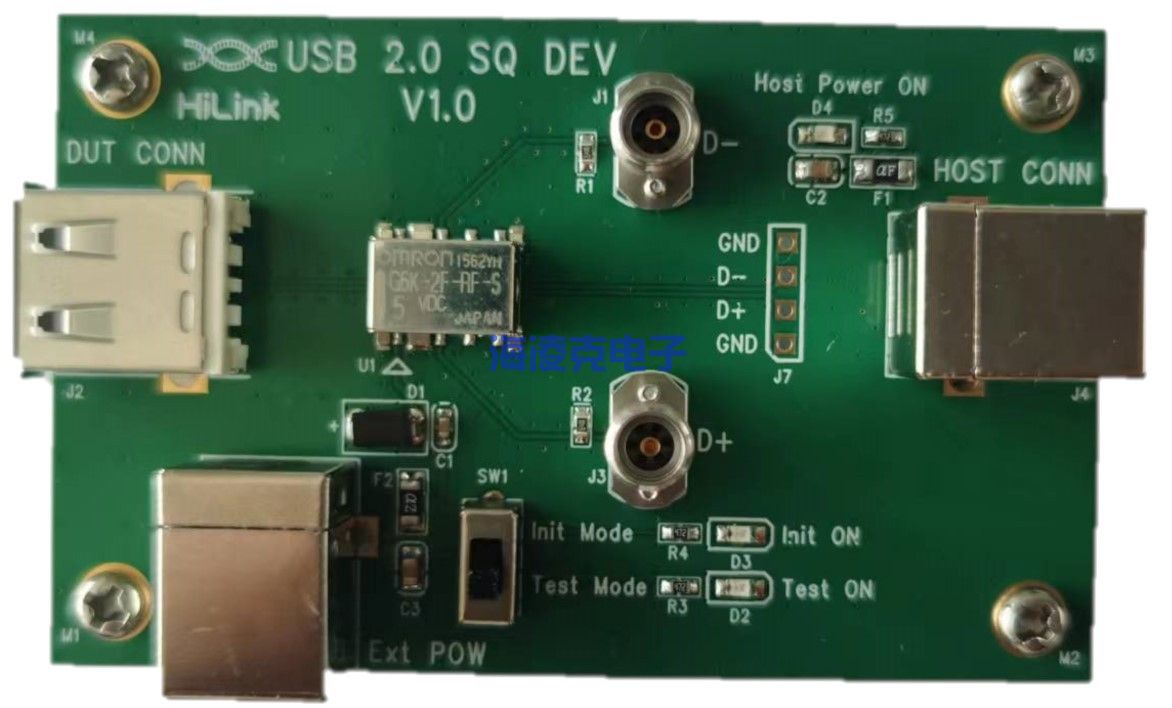

支持USB 2.0 480Mbps速率；D+&D-信号设计有并联450欧姆电阻，配合50欧姆示波器内阻可实现45欧姆阻抗匹配；使用拨码开关控制“初始化模式”和“测试模式”选择并设计有相应LED指示灯；设计有500mA自恢复保险用于DUT过流保护；

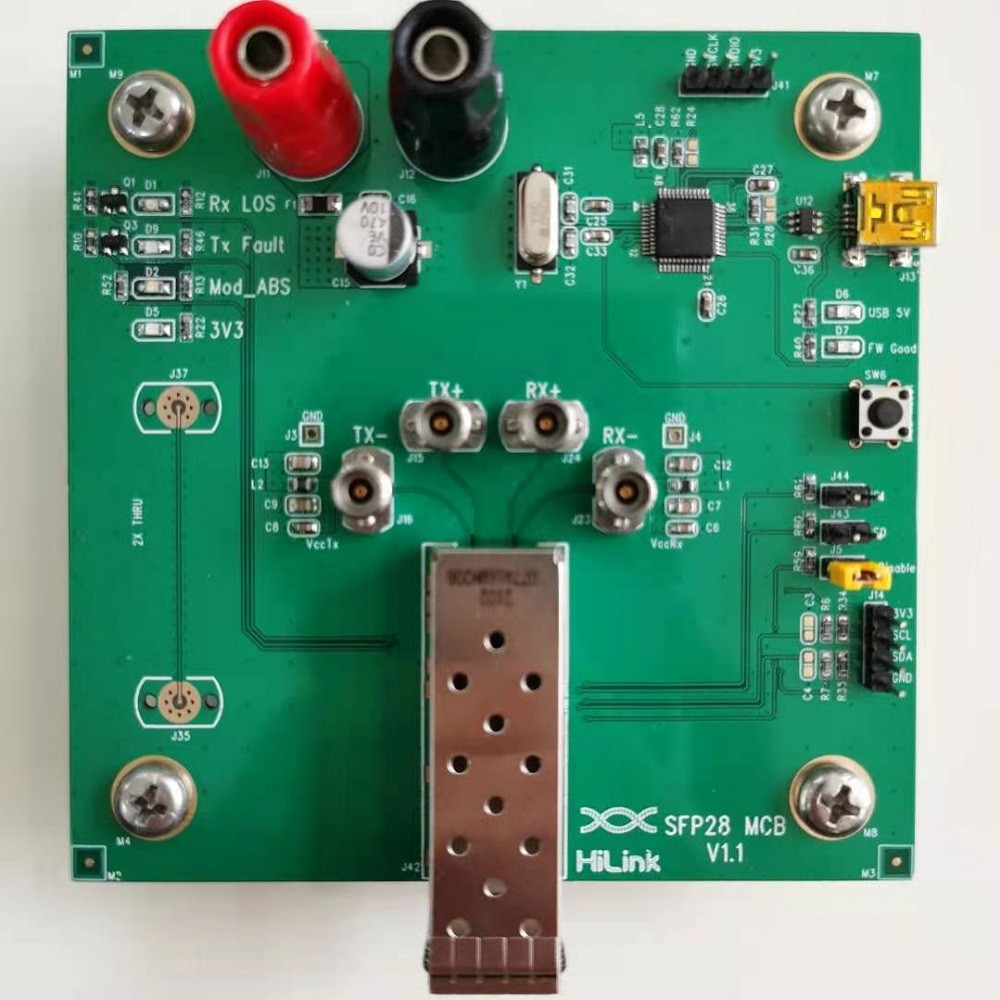

SI性能优化至30GHz，符合SFP28MSA协议，CEI-28G-VSR协议；高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；PCB尺寸：100x100mm，1.6mm板厚，设计简约，坚固耐用；ST微处理器，稳定可靠，简单易用的GUI界面方便寄存器读写；单3.3V电源供电,方便适配；板载跳线开关可控制模块工作状态；板载LED指示灯可指示电源、信号及微处理器固件的健康状况；MiniUSB控制接口方便连接电脑使用GUI软件；预留I2C接口方便使用客户自己的控制板访问光模块；

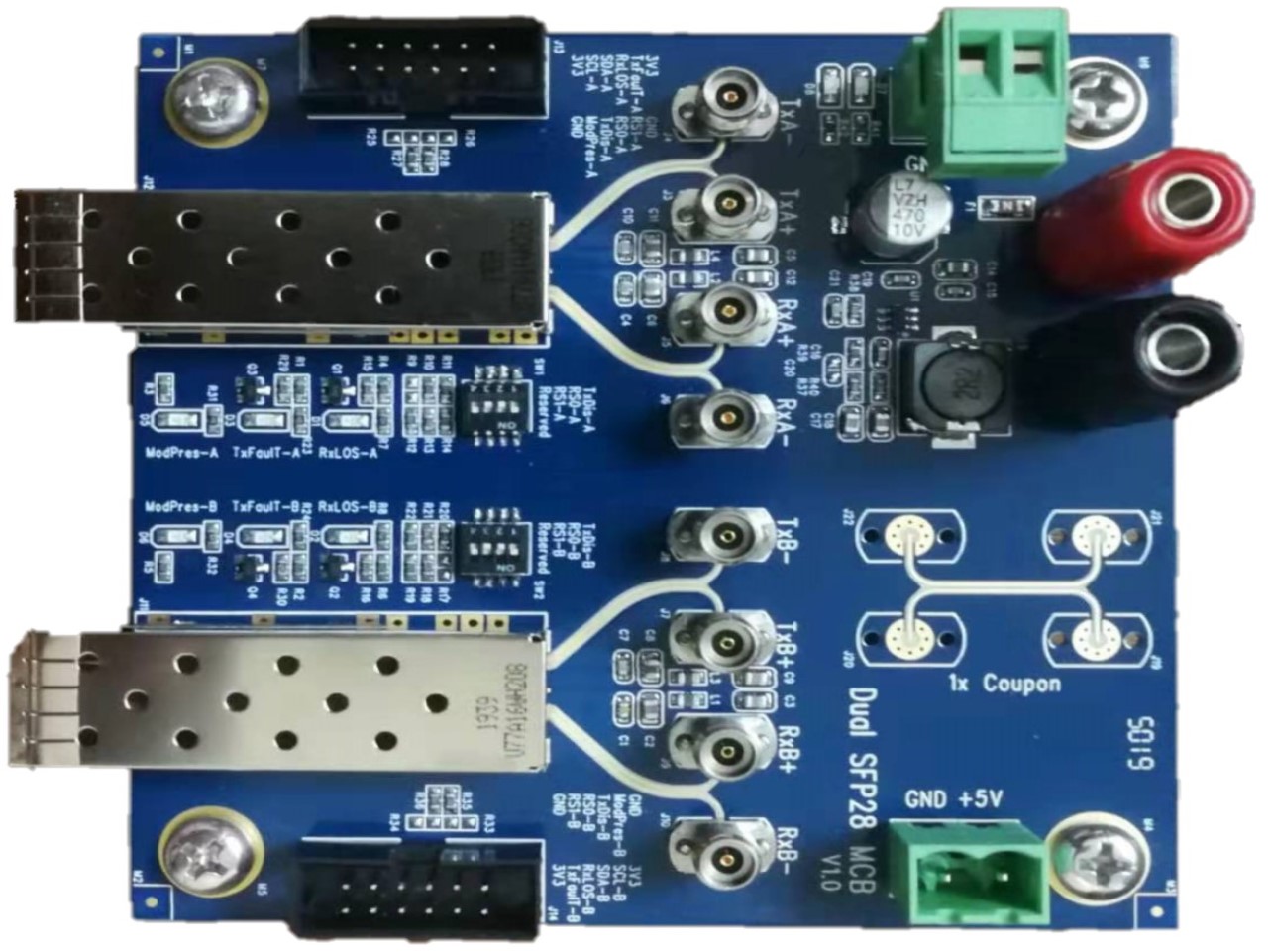

SI性能优化至30GHz，符合SFP28MSA协议，CEI-28G-VSR协议；高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；罗杰斯RO4003C板材，极低的插入损耗；尺寸：100x100mm，1.6mm板厚，设计简约，坚固耐用；双通道设计，可同时测试2个光模块，尤其是方便光缆或电缆的测试，可同时连接光缆或电缆的两端分别到测试板的两个接口来进行测试；TI电源芯片，稳定可靠；单5V电源供电，方便适配；板载拨码开关可控制模块工作状态；板载LED指示灯可指示电源、信号状态；所有IO均引至连接器，方便使用杜邦线连接测试使用海凌克专用控制板搭配GUI软件可实现对光模块或光缆、电缆的寄存器读写访问；
- «
- 1
- »
QSFP28 MCB 测试板 应用于QSFP28或SFP+光模块、电缆、光缆的性能表征与应用测试 |海凌克电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

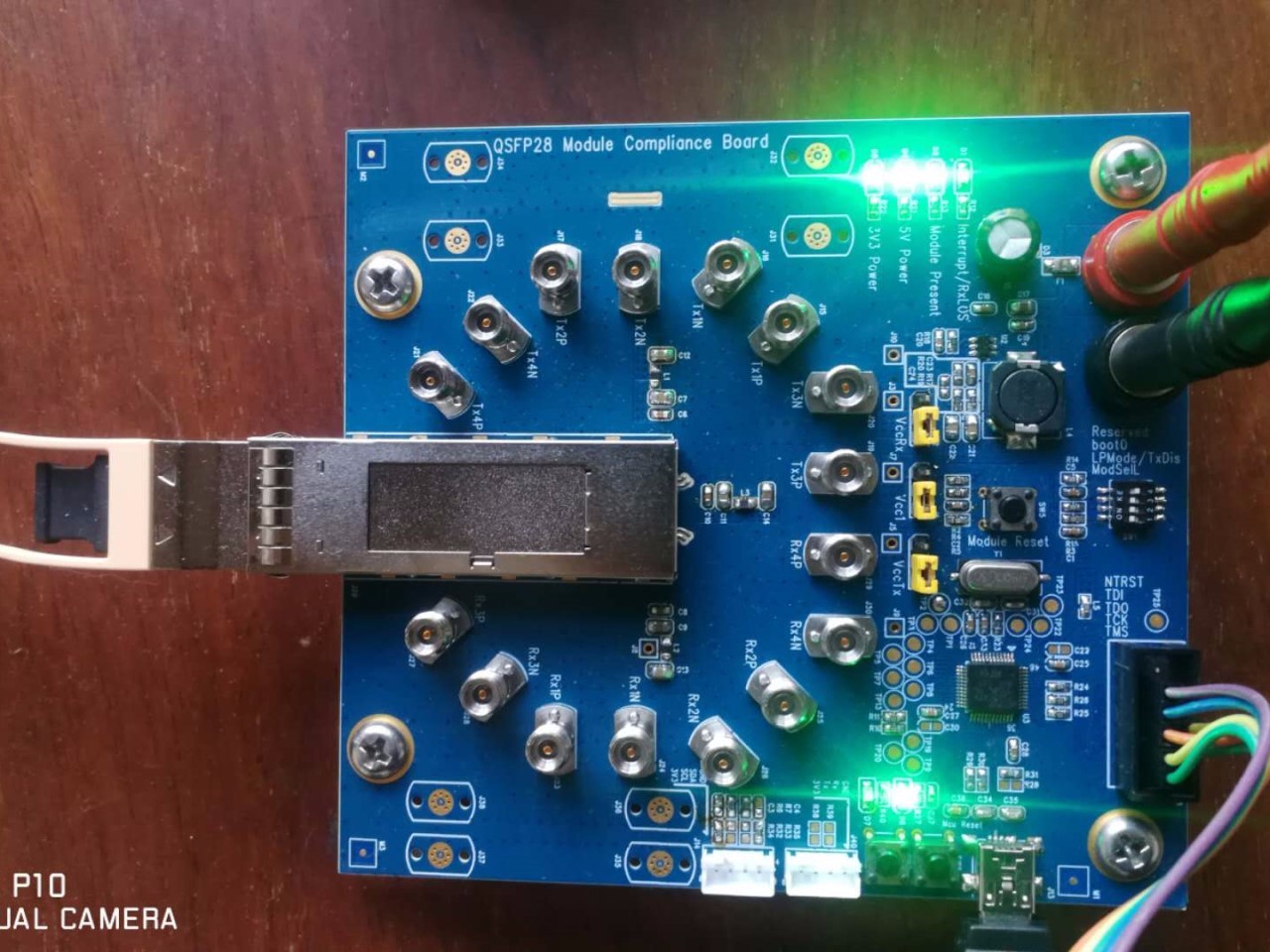

主要特性：符合QSFP28MSA协议，CEI-28G-VSR协议；高性能2.92mm K型连接器；罗杰斯RO4003C板材，极低的插入损耗；提供GUI控制软件。可应用于QSFP28或SFP+光模块、电缆、光缆的性能表征与应用测试。
特性：

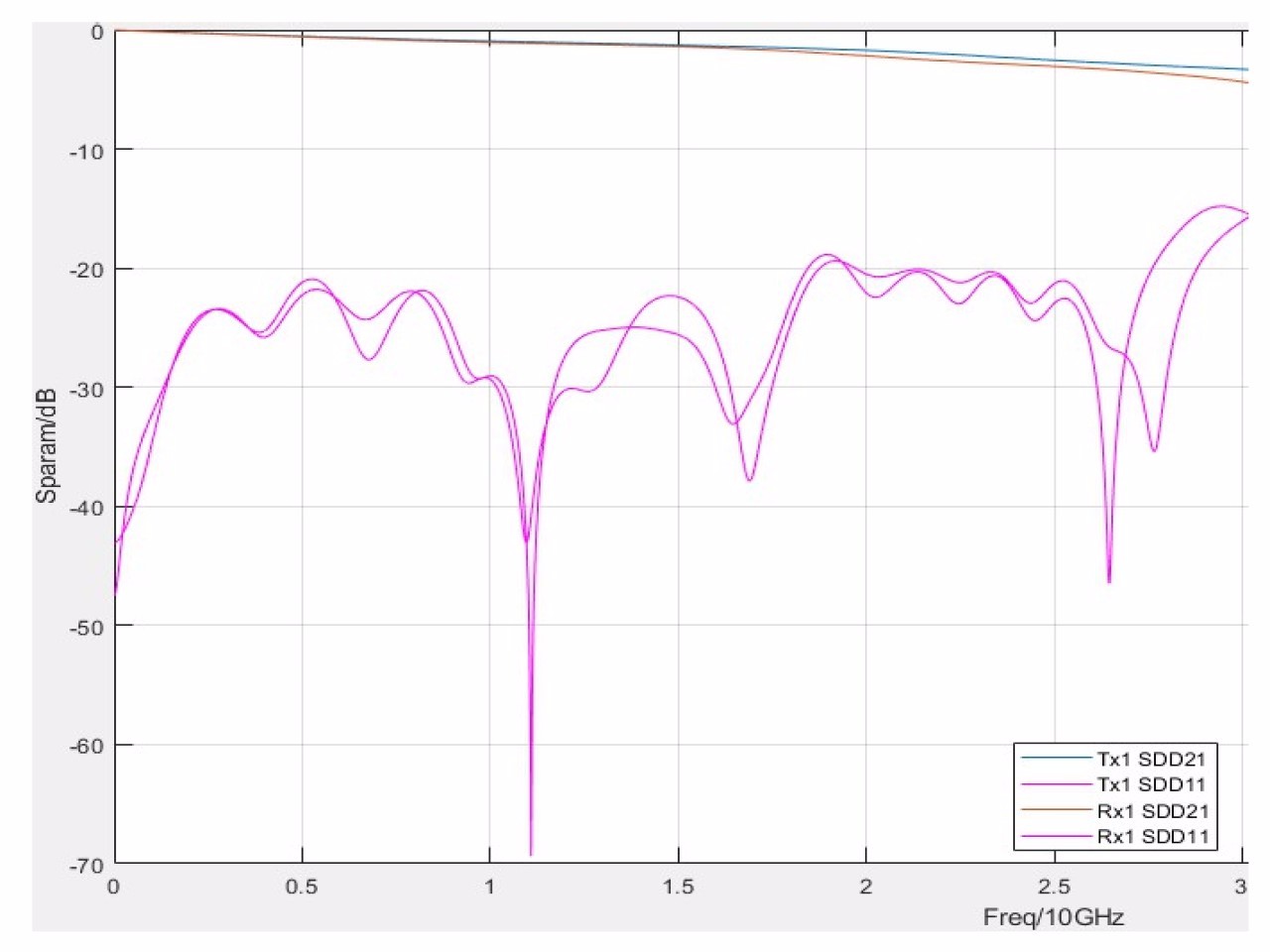

SI性能优化至30GHz，符合QSFP28MSA协议，CEI-28G-VSR协议；
高性能2.92mm K型连接器，可兼容2.92mm,3.5mm和SMA测试线缆；
罗杰斯RO4003C板材，极低的插入损耗；
尺寸：120x110mm，1.6mm板厚，设计简约，坚固耐用；
TI电源芯片，ST微处理器，稳定可靠，简单易用的GUI界面方便寄存器读写；
单5V电源供电,方便适配；
板载拨码开关可控制模块工作状态；
板载LED指示灯可指示电源、信号及固件的健康状况；
USB控制接口方便连接电脑使用GUI软件；
预留I2C接口方便使用客户自己的控制板访问光模块或电缆；
应用领域：
QSFP28、QSFP+光模块性能表征与测试；
QSFP28电缆、光缆性能表征与测试；
系统互连余量测试；
维保：
单板非人为损坏质保一年；
光口连接器及同轴连接器属易耗品，不在维保范围；
