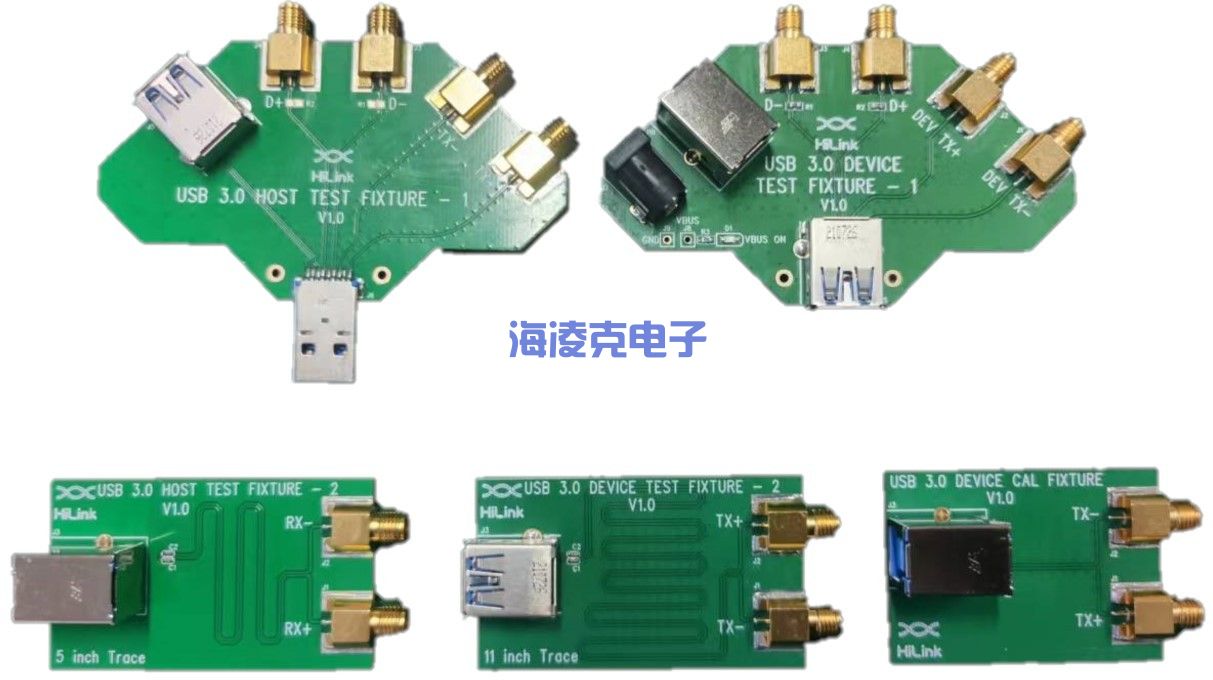

支持USB 3.0 5GbpsPHY电气性能测试，包括TD1.1 LFPS Tx测试；TD1.2LFPS Rx测试；TD1.3 Tx眼图测试；TD1.4 Tx SSC测试；TD1.5 Rx抖动容限测试；GCPW传输线设计，90+/-9欧姆阻抗；保留USB 2.0接口；配套7.5dB@2.5GHzUSB线缆，符合USB 3.0规范；Device夹具使用DC-005接口供电并预留VBUS测试点；
USB 3.1 A口母头测试夹具，支持SuperSpeed 10Gbps电气性能测试 |海凌克电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特性：
SI性能深度优化，Mated Plug和Receptacle夹具差模回损SDD11小于-6dB@DC-5GHz；
GCPW传输线设计，阻抗一致性优异，45ohm+/-4.5ohm；
高性能3.5mm连接器，可兼容2.92mm,3.5mm和SMA测试线缆；
扇形布线，极低的插入损耗，各通道skew差异小于+/-1ps；
尺寸：54x38mm，1.6mm板厚，设计简约，坚固耐用；
Vbus使用DC-005接口引出，方便对Device供电；
USB2.0信号同时引出至3.5mm连接器；
应用领域：
USB 3.1 10Gbps device测试；
USB 3.1 10Gbps线缆测试；
维保：
夹具非人为损坏质保一年；
IO连接器及同轴连接器属易耗品，不在维保范围；
