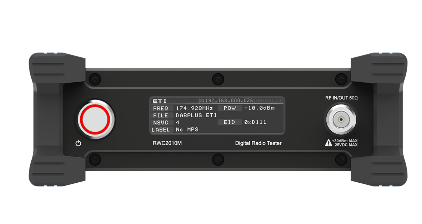

RWC2010C DAB/DRM/RDS 测试仪|RedwoodComm (在产)

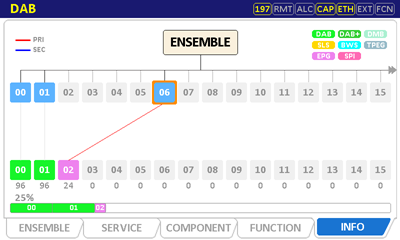

■ 多路复用器组件 | |
RWC2010C 配备了 Ensemble Multiplexer，可以简单地模拟广播电台的功能。协议参数可以通过友好的 GUI 轻松编辑，并立即应用于正在广播的信号。内置的 Ensemble Multiplexer 支持多达 64 个用于 DAB/DMB 的服务和 64 个服务组件，以及多达 4 个用于 DRM 的流，具有简单的开/关配置，其中图形结构可帮助用户了解如何构建。 |
|

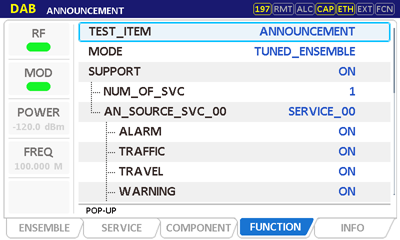

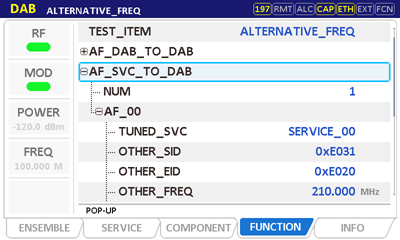

■ 重新配置、公告、 交替频率测试 |
RWC2010C 支持高科技协议测试，例如 Reconfiguration、Announcement 和 Alternative Frequency。 Reconfiguration 是提供所需机制的功能 用于更改多路复用配置，同时保持服务的连续性。它是通过至少发送相关部分来实现的 提前了解未来多路复用配置的信息 以及当前配置的信息。跟 RWC2010C，用户可以设置当前和未来的配置 并从 GUI 启动重新配置过程 他们想要。公告是强制性情况的功能 或 automaton 函数。例如，紧急情况可能会 开通公告功能。此函数将 频道，以便他们能够听到紧急消息或公告。或者，它也可以 由侦听器用于设置通道以在特定时间更改为特定节目。RWC2010C 提供屏幕 用户可以使用它来更改公告功能，并且它传输与公告相关的图 用于强制频道更改的 DRM 的 DAB/DMB 和 SDC 数据。替代频率是一种允许 接收器重新调谐到提供相同电台或相关电台的不同频率，当原始信号 变得太弱。RWC2010C 通过设置自动对焦频率和目标来提供简单的自动对焦测试功能 系统，并控制输出功率。

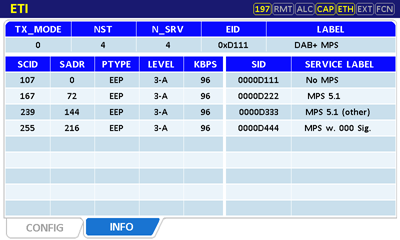

■ AT/MDI/EC 文件播放器 |
ETI（或 MDI）文件描述了适合的信号的特征 用于传输完整的 DAB Ensemble（或 DRM Multiplex），其中 ETI 包括许多子频道和一个格式化的快速信息频道 （FIC），位于 DAB Ensemble 提供商和 传输网络提供商，MDI 执行许多 流和格式化的服务描述通道 （SDC） DRM 多路复用提供商和 Transmission 网络提供商。 这意味着，如果特定广播电台的 T-DMB/DAB（或 DRM） 信号录制为 ETI（或 MDI）文件，则录制的文件 包含有关工作站的所有信息。将这些文件与 RWC2010C的 ETI/MDI 功能、特定广播电台 T-DMB/DAB 信号或 DRM 信号可在实验室中轻松再生。

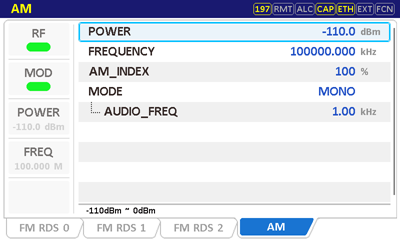

■ 模拟 AM/FM-RDS 发生器 |
RWC2010C 提供模拟 AM/FM 和 RDS 测试功能。最 DAB/DMB/DRM 接收器还具有模拟 AM/FM 功能，因此 将测试系统与数字无线电集成有意义 DAB/DMB/DRM 功能和模拟无线电功能等功能 集成到单个测试器中。

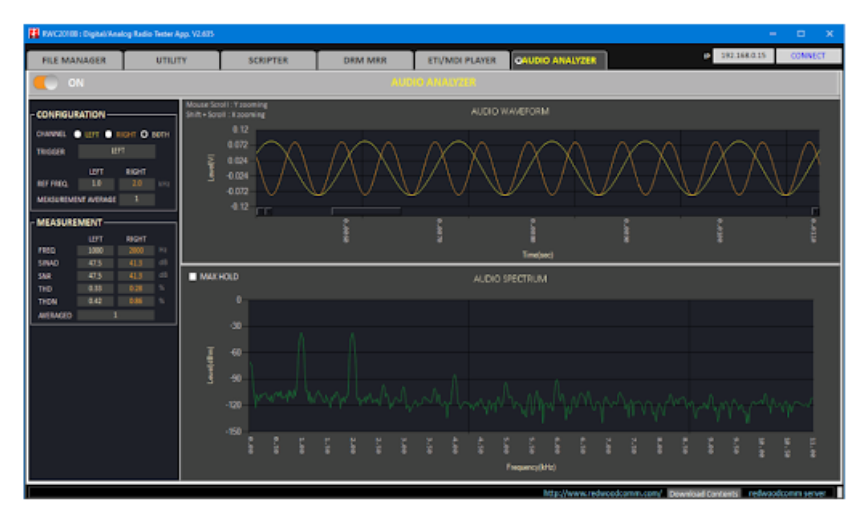

■ 音频分析仪 |
它可以独立操作，也可以通过 RWC2010x PC 应用程序进行控制和播放。RWC2010x PC 应用程序提供各种控制和测量功能，例如文件处理、AM/FM 设置、远程控制和从RWC2010C收集音频测量数据。音频测量数据包括 SINAD、SNR、THD、波形和频谱。
支持协议
支持 DAB、DAB+、DMB、DRM30、DRM+、AM、FM 和 RDS
内置 Ensemble 多路复用器
易于编辑的 Ensemble：64 个用于 DAB 的服务组件和 4 个用于 DRM 的流
各种数据服务（BWS、TPEG、EPG、SLS 和 SPI）。
Reconfiguration， 公告， Alternative Frequency， TII 和 Time 功能测试
兼容的文件播放器
具有 OFDM 调制的 ETI 和 MDI 文件播放器功能
仅适用于 DRM30 的 IQ 文件播放器功能
服务 / 无缝链接测试
使用两种或多种RWC2010C或RWC2010C和RWC2100F的组合
幽灵-怪物， 幽灵-DRM， 咔嚓-FM， DRM-DRM， DRM-FM， 调频-调频
支持强大的 Alternative Frequency（AF） 功能，用于服务链接测试

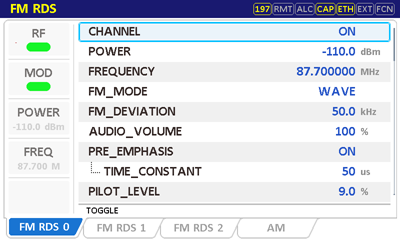

多通道FM和RDS功能。
最多可同时生成 3 个 FM / RDS 无线电信号
提供专用的嵌入式 RDS 编辑器

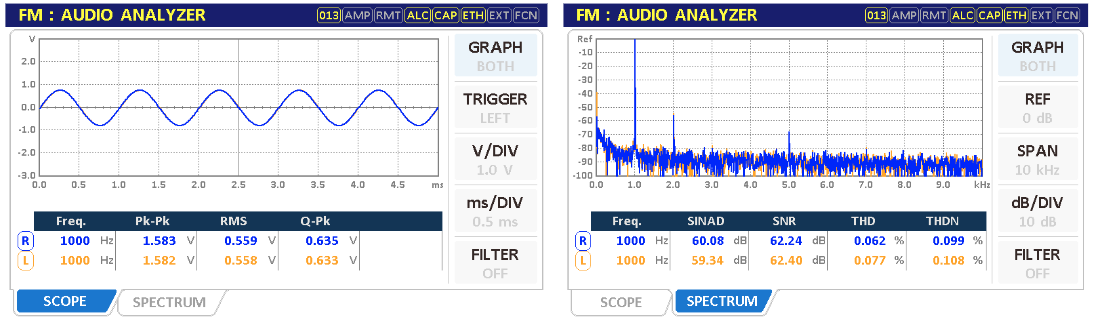

音频分析器 （TBD）
可以测试接收器灵敏度
音频测量：SINAD / SNR / THDN
音频波形和频谱
频率 | · LF/MF/HF 频段：0.149 至 30MHz · 频段 I/II/III：47 至 68MHz、76 至 108MHz、174 至 250MHz · 分辨率：1kHz · 准确度：±1.5ppm/年 @ 工作温度 |
输出电平
| · 频段 I/II/III 为 0 至 -110dBm（OFDM：-10 至 -120dBm） · -10 至 -110dBm（OFDM：-20 至 -120dBm），用于 LF/MF/HF 频段 · 分辨率：0.1dB · 精度：±1dB |
驻波比 | · 优于 1：1.5 |
调制 | · OFDM 系列 · D-QPSK、16QAM、64QAM · 调频/调幅 |
频率参考 | · 内部参考和稳定性：10MHz，±1.5ppm/年 @ 工作温度 · 外部参考：10MHz （0 至 +20dBm MAX） |
带 RWC9500B 的输出电平（可选） | · +15 至 -55dBm （CW/OFDM） · 分辨率：0.1dB ·精度：±1dB |

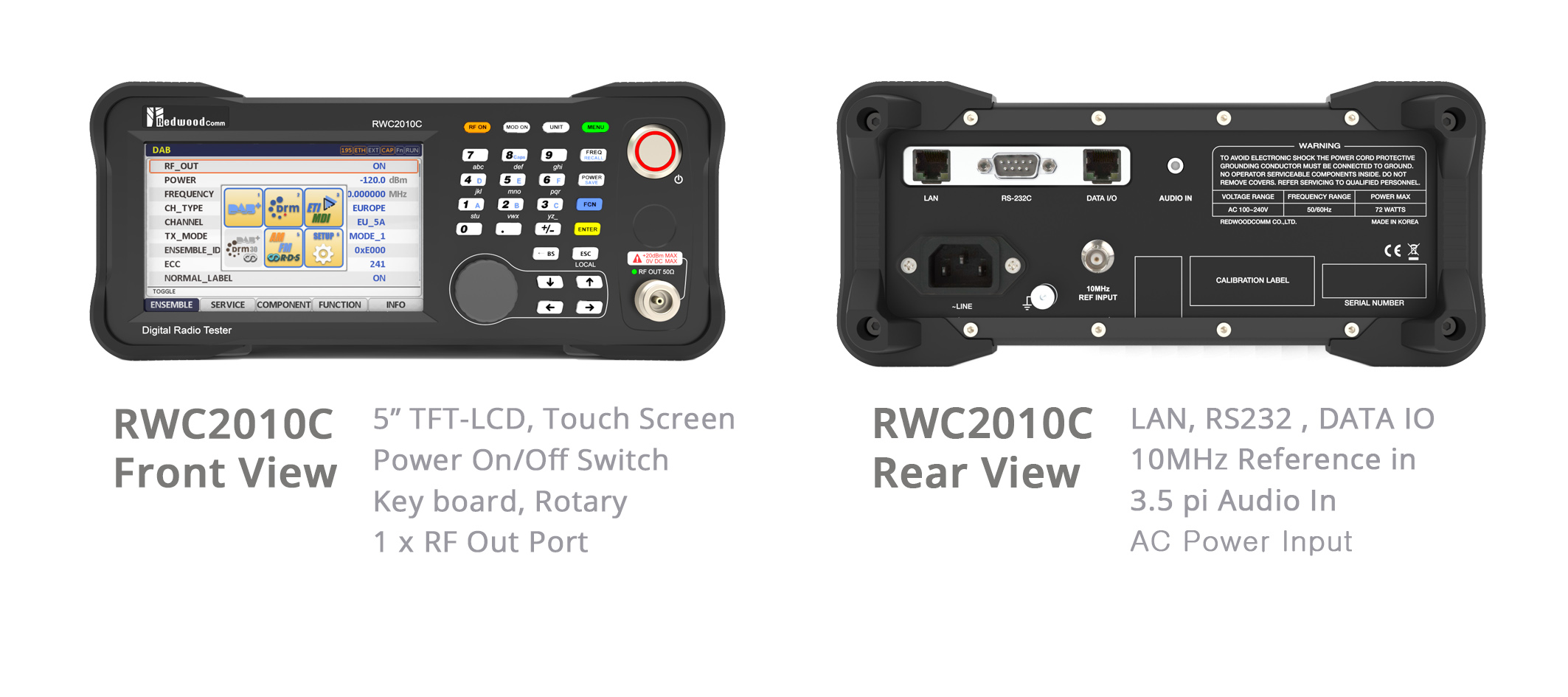

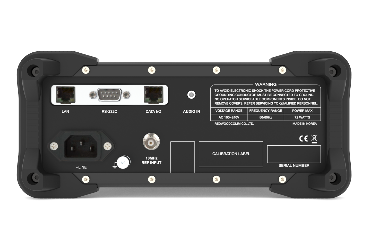

数据 IO 端口 | · 远程以太网：RJ45 · RS232 遥控器：D-sub 9 · IO 数据 ： RJ45 |
杂项 | · 工作温度：5 至 40°C · 线路电压：100 至 240 VAC，50/60Hz · 尺寸： 240（宽） x 110（高） x 348（深） 毫米 · 重量：5.0kg · 显示屏：5 英寸彩色 LCD，触摸屏 · 内部存储 ： 256GB |
| 音频分析器特性 |
· 输入频率：0.1 至 20 kHz · 输入范围：单端 2.25 Vrms · 带宽：20 kHz · 共模抑制比 （CMRR）： 56 dB · 连接类型：3.5 pi 立体声 |

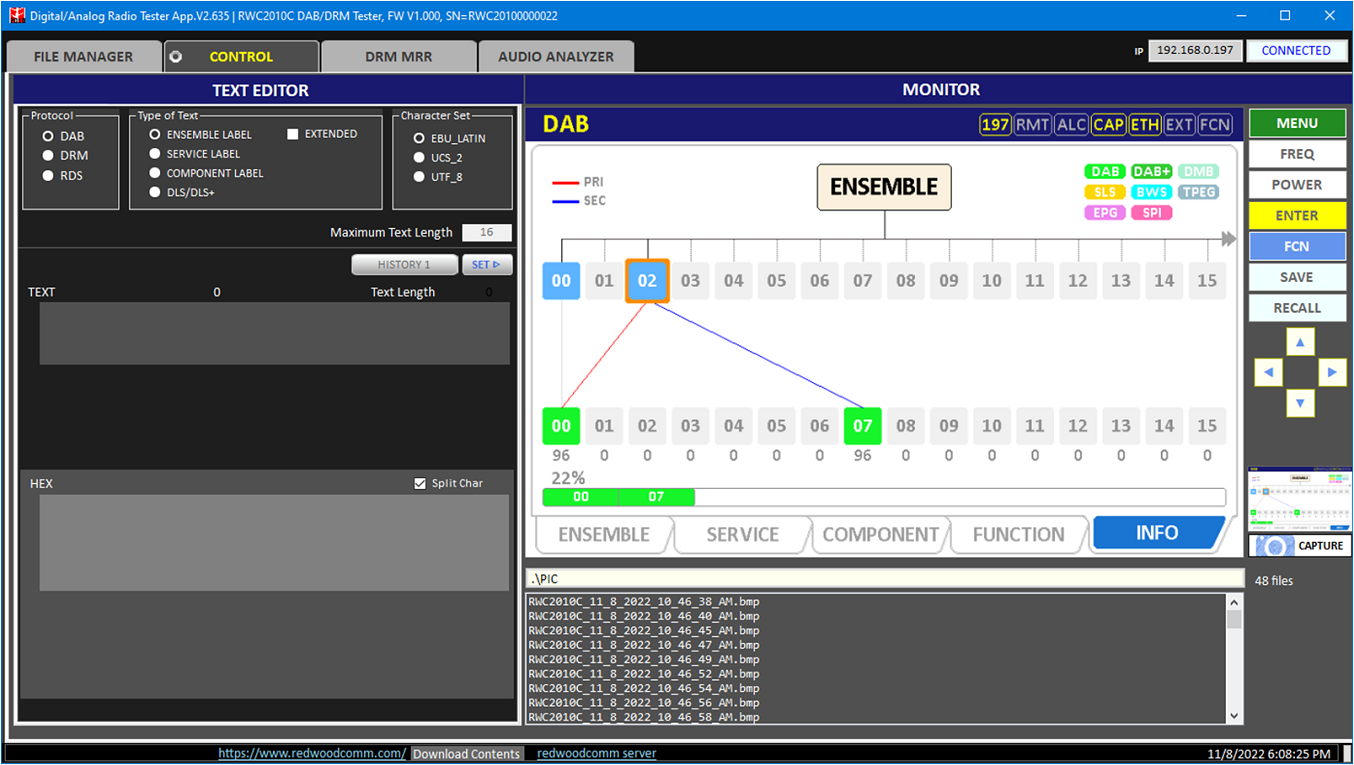

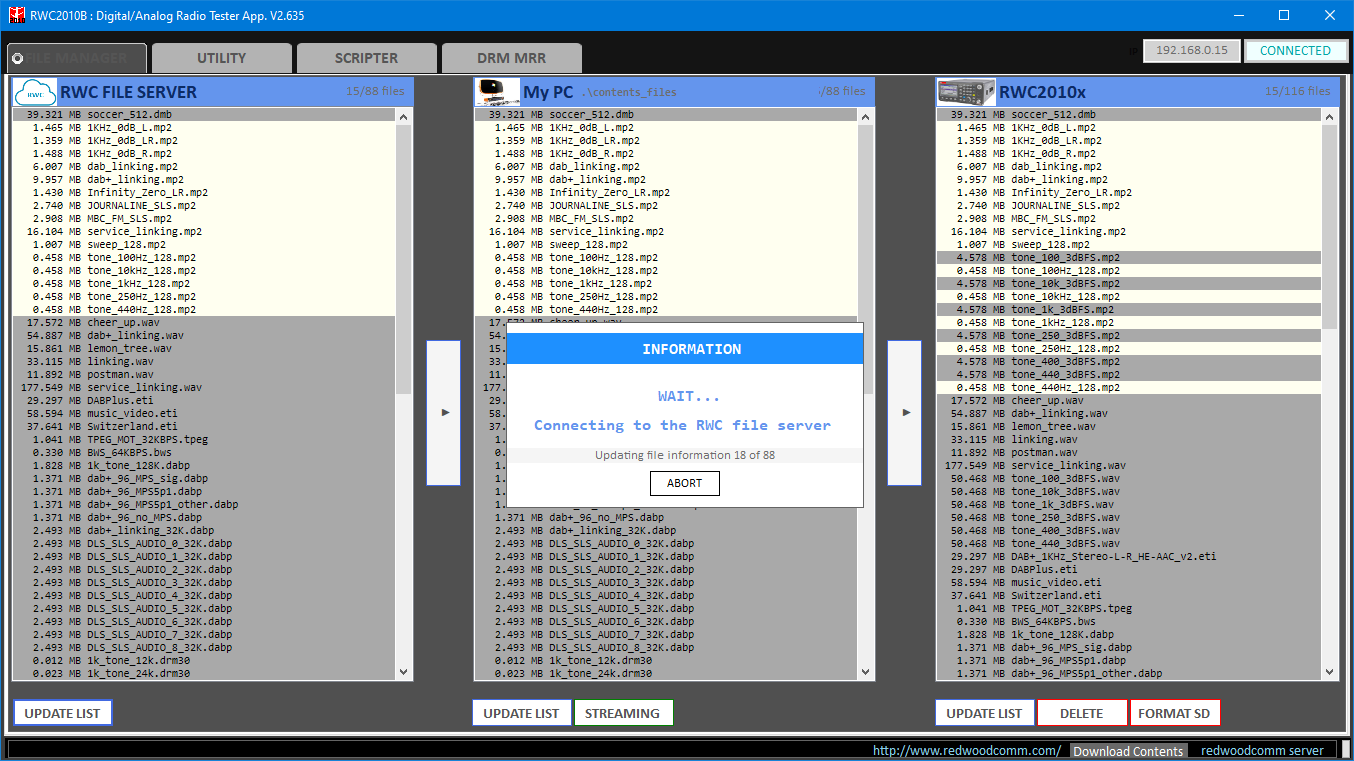

■ RWC2010C PC 实用程序 |
为方便用户，提供了 RWC2010C 的 PC 应用程序实用程序。它可用于实时流式传输文件， 下载和管理内容文件，捕获 RWC2010C 的屏幕，并在 DAB、DRM 和 FM-RDS 中编辑广播文本。 各种内容文件可以从 RedwoodComm 服务器下载到用户 PC 中，并流式传输到 RWC2010C进行实时广播，并且可以在广播时更改内容文件的位置。这 功能在测试各种内容文件或大文件时非常有用，而无需下载到 RWC2010C。收音机 文本编辑功能可用于 DAB、DRM 和 FM-RDS 的所有文本编辑。它支持各种编码方法 如 EBU-LATIN、UCS-2、UTF8 等。因此，无论国家或地区如何，都可以编辑文本。 它还提供了一个工具，用于配置RWC2010C中的测试项目和条件，以评估接收机是否满足 DRM 的最低要求。

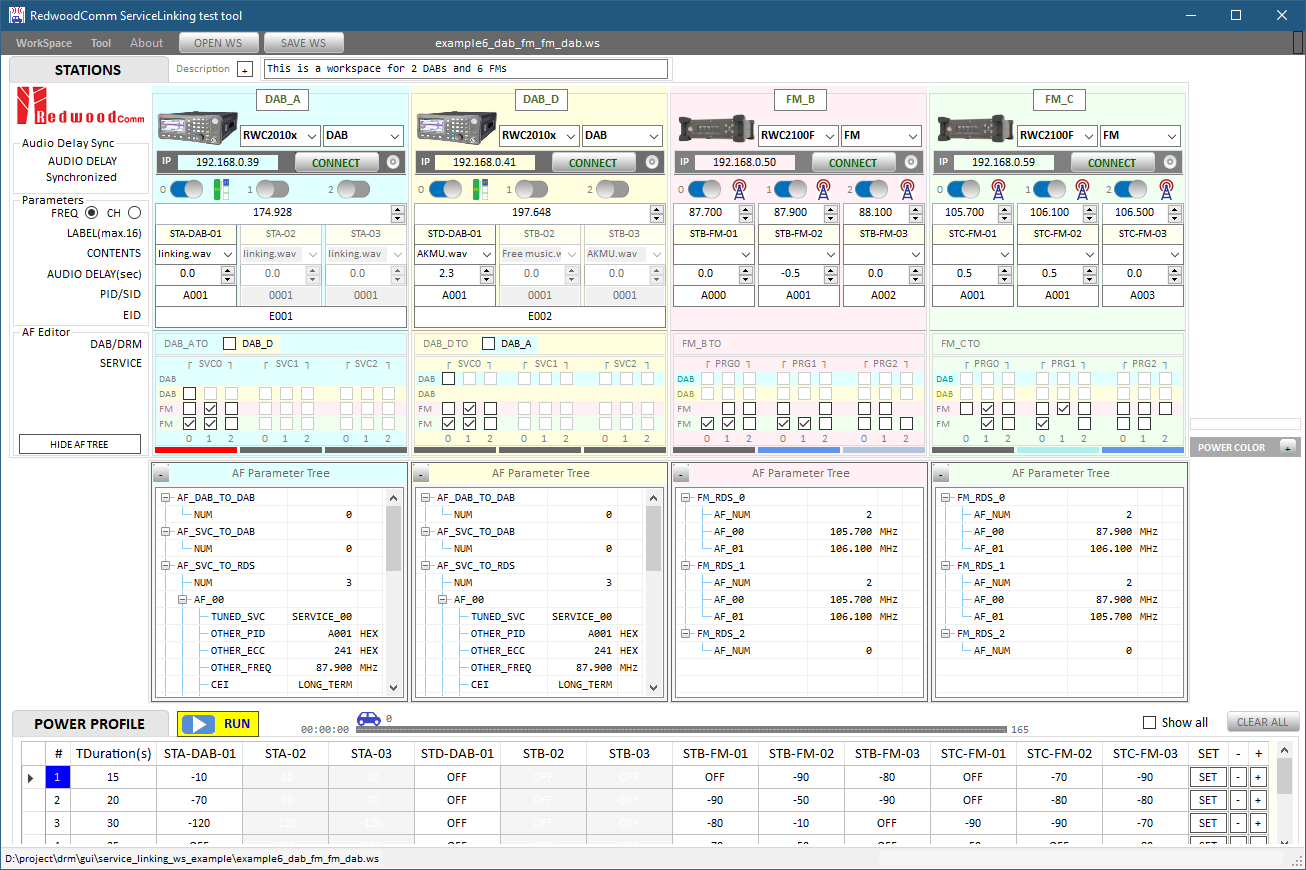

■ 服务链接测试工具 |
提供用于 DAB、DRM 和 FM RDS 等数字广播服务中的“服务（无缝）链接测试”的 PC 应用软件。此应用程序允许用户连接多达 4 台我们的测试设备，RWC2010C 和 RWC2100F，以使用 DAB、DRM 和 FM RDS 服务的混合组合构建各种测试环境。对于 DAB 和 DRM 中的 AF 配置，允许为一个多路复用启用最多 3 项服务。对于 FM RDS，最多允许使用 3 项服务。每个设备（站）的自动对焦信息可以通过复选框直观地定义，并且生成的自动对焦信息汇总并显示在应用程序的右侧。此外，可以根据用户的测试场景定义功率曲线，包括发射功率值和持续时间，并轻松运行以检查用户的接收器在定义的测试环境中的工作方式。
频率 | · LF/MF/HF 频段：0.149 至 30MHz · 频段 I/II/III：47 至 68MHz、76 至 108MHz、174 至 250MHz · 分辨率：1kHz · 准确度：±1.5ppm/年 @ 工作温度 |
输出电平
| · 频段 I/II/III 为 0 至 -110dBm（OFDM：-10 至 -120dBm） · -10 至 -110dBm（OFDM：-20 至 -120dBm），用于 LF/MF/HF 频段 · 分辨率：0.1dB · 精度：±1dB |
驻波比 | · 优于 1：1.5 |
调制 | · OFDM 系列 · D-QPSK、16QAM、64QAM · 调频/调幅 |
频率参考 | · 内部参考和稳定性：10MHz，±1.5ppm/年 @ 工作温度 · 外部参考：10MHz （0 至 +20dBm MAX） |
带 RWC9500B 的输出电平（可选） | · +15 至 -55dBm （CW/OFDM） · 分辨率：0.1dB ·精度：±1dB |
数据 IO 端口 | · 远程以太网：RJ45 · RS232 遥控器：D-sub 9 · IO 数据 ： RJ45 |
杂项 | · 工作温度：5 至 40°C · 线路电压：100 至 240 VAC，50/60Hz · 尺寸： 240（宽） x 110（高） x 348（深） 毫米 · 重量：5.0kg · 显示屏：5 英寸彩色 LCD，触摸屏 · 内部存储 ： 256GB |
| 音频分析器特性 |
· 输入频率：0.1 至 20 kHz · 输入范围：单端 2.25 Vrms · 带宽：20 kHz · 共模抑制比 （CMRR）： 56 dB · 连接类型：3.5 pi 立体声 |
