RWC2100F 76MHz 至 108MHz模拟无线电测试仪|RedwoodComm (在产)

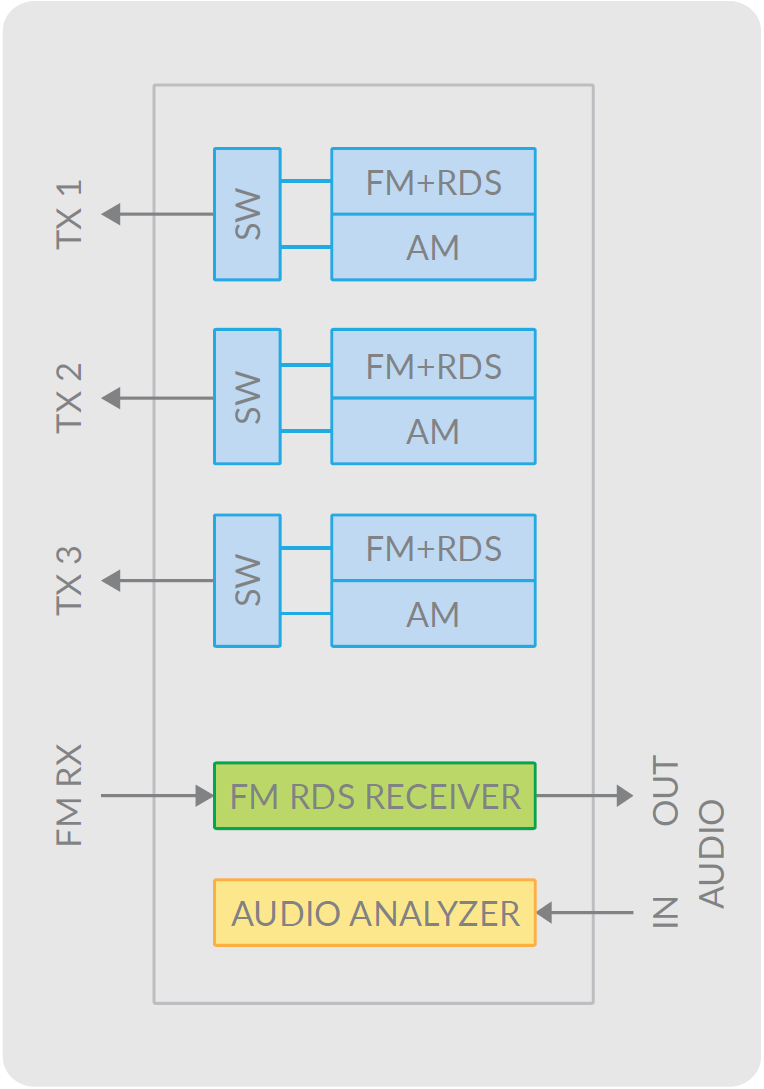

The RWC2100F, includes multi-channel Analog Transmitters, a receiver and an audio analyzer. 3-TX channels can be transmitted simultaneously and each channel can be set to FM-RDS or AM. FM-RDS provides many editable protocol parameters such as PID, PS NAME, (e)RT(+), etc. It also provides many functional tests such as AF, EON, TMC, etc. The  RDS receiver receives RDS signals over the air and displays RDS parameters. The received RDS signal can be recorded as a file, so that it can be played back with the FM-RDS TX function. The audio analyzer not only measures the audio signal quality (SINAD, THDN and SNR) and frequency, but also shows audio waveform and audio spectrum. All functions can be controlled by PC software and all parameters can be saved and loaded.

要在实验室中测试接收器的 Service Following 功能，需要两个或多个广播仿真器。特别是，为了测试“无缝链接功能”，两个或多个广播仿真器应以可调节的同步延迟进行同步。使用 RWC2010B 或 RWC2100F，许多服务组合遵循测试（DAB 到 DAB，DAB 到 DRM、DAB 到 FM、DRM 到 DRM、DRM 到 FM）可以很容易地在实验室中执行。用户可以分配一个 RWC2010B 作为 Master 和其他 RWC2010B 或 RWC2100F 作为 Slave。您可以模拟各种广播系统 环境，并以低成本完美地测试接收器的功能。

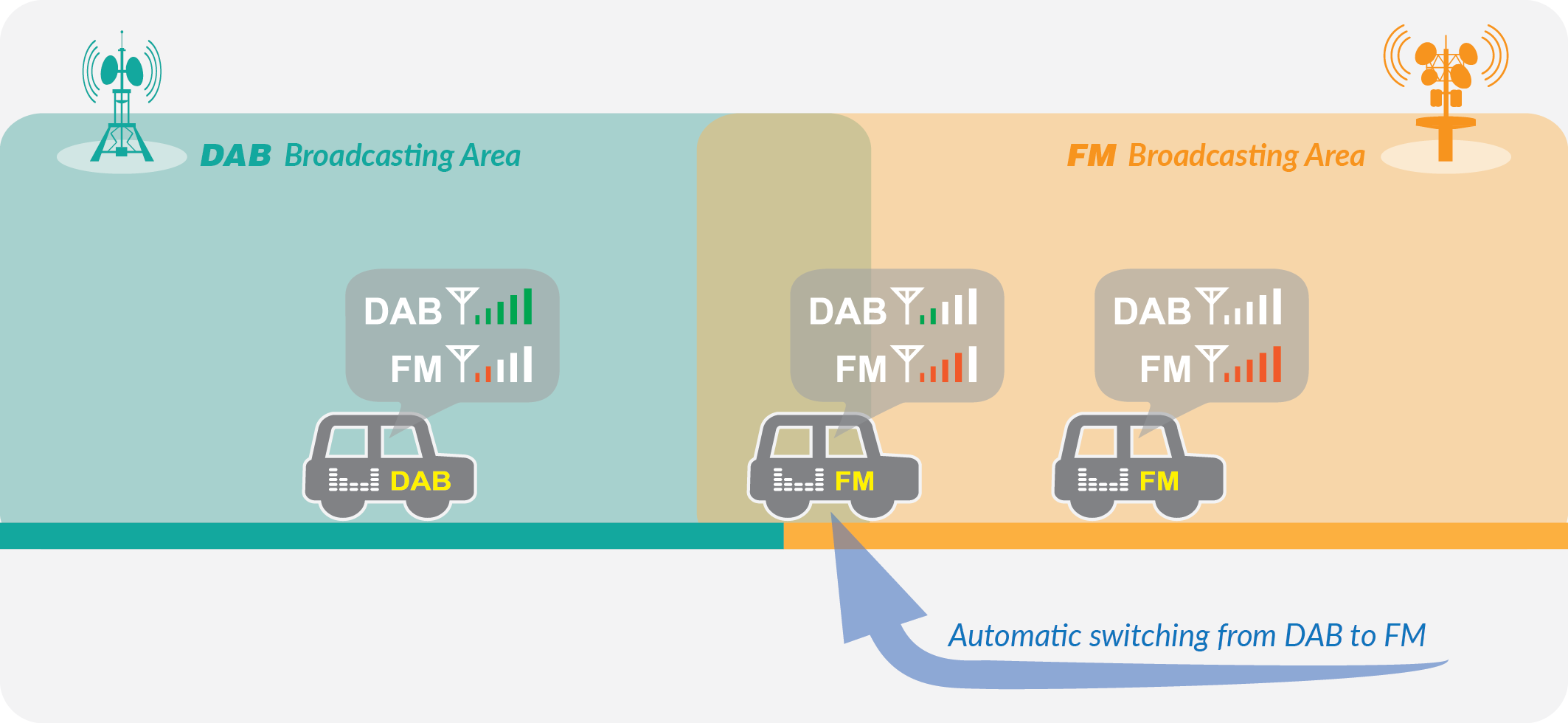

■ 服务跟随：保持用户选择的相同音频或数据内容的操作 不同的接收条件

■ 无缝联动：切换到另一台发射机并继续服务的操作，无需音频 间断

它提供了一个无缝链接测试解决方案，两个仿真器之间具有可调节的音频同步。

提供用于 DAB、DRM 和 FM RDS 等数字广播服务中的“服务（无缝）链接测试”的 PC 应用软件。此应用程序允许用户连接多达 4 台我们的测试设备，RWC2010C 和 RWC2100F，以使用 DAB、DRM 和 FM RDS 服务的混合组合构建各种测试环境。对于 DAB 和 DRM 中的 AF 配置，允许为一个多路复用启用最多 3 项服务。对于 FM RDS，最多允许使用 3 项服务。每个设备（站）的自动对焦信息可以通过复选框直观地定义，并且生成的自动对焦信息汇总并显示在应用程序的右侧。此外，可以根据用户的测试场景定义功率曲线，包括发射功率值和持续时间，并轻松运行以检查用户的接收器在定义的测试环境中的工作方式。

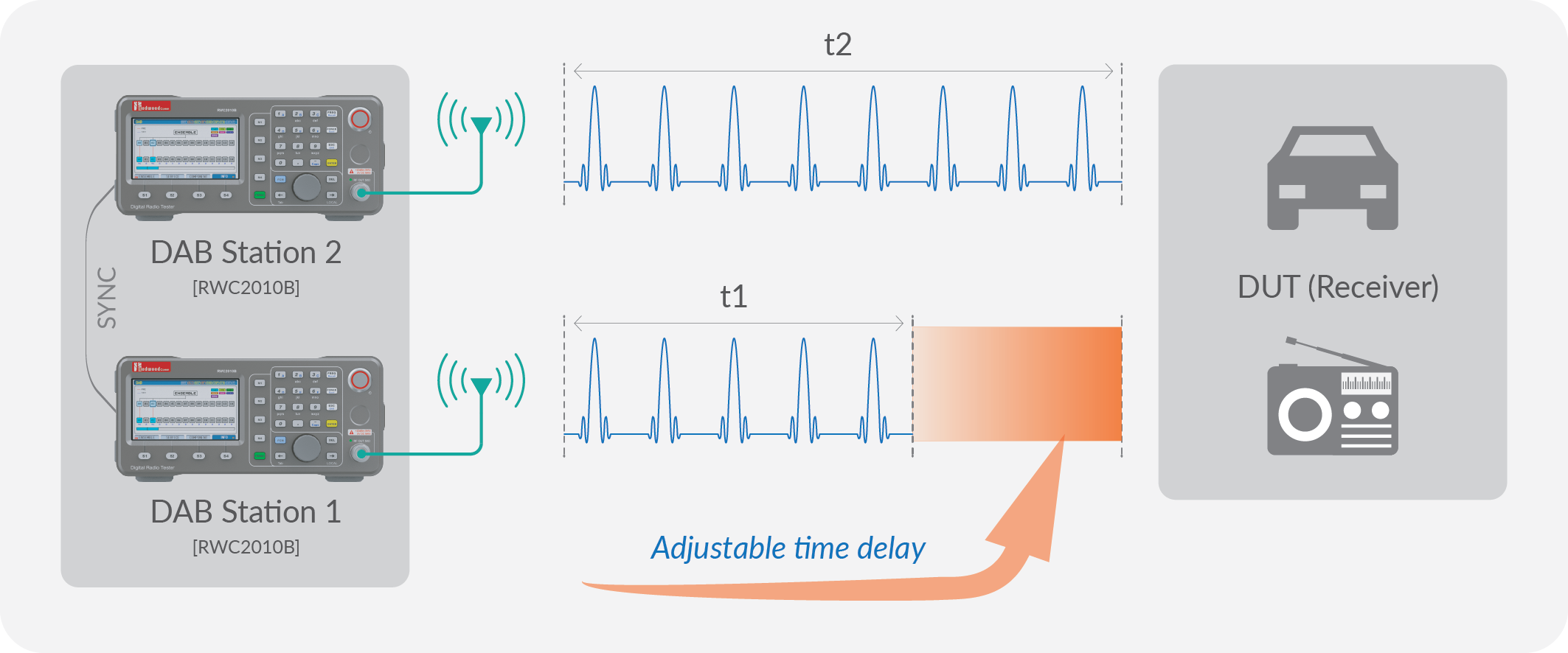

要在实验室中测试 SFN，需要两个广播仿真器。并且两个广播模拟器应该同步 具有可调节的同步延迟。使用两个 RWC2010B，可以在实验室中非常轻松地进行 SFN 测试。

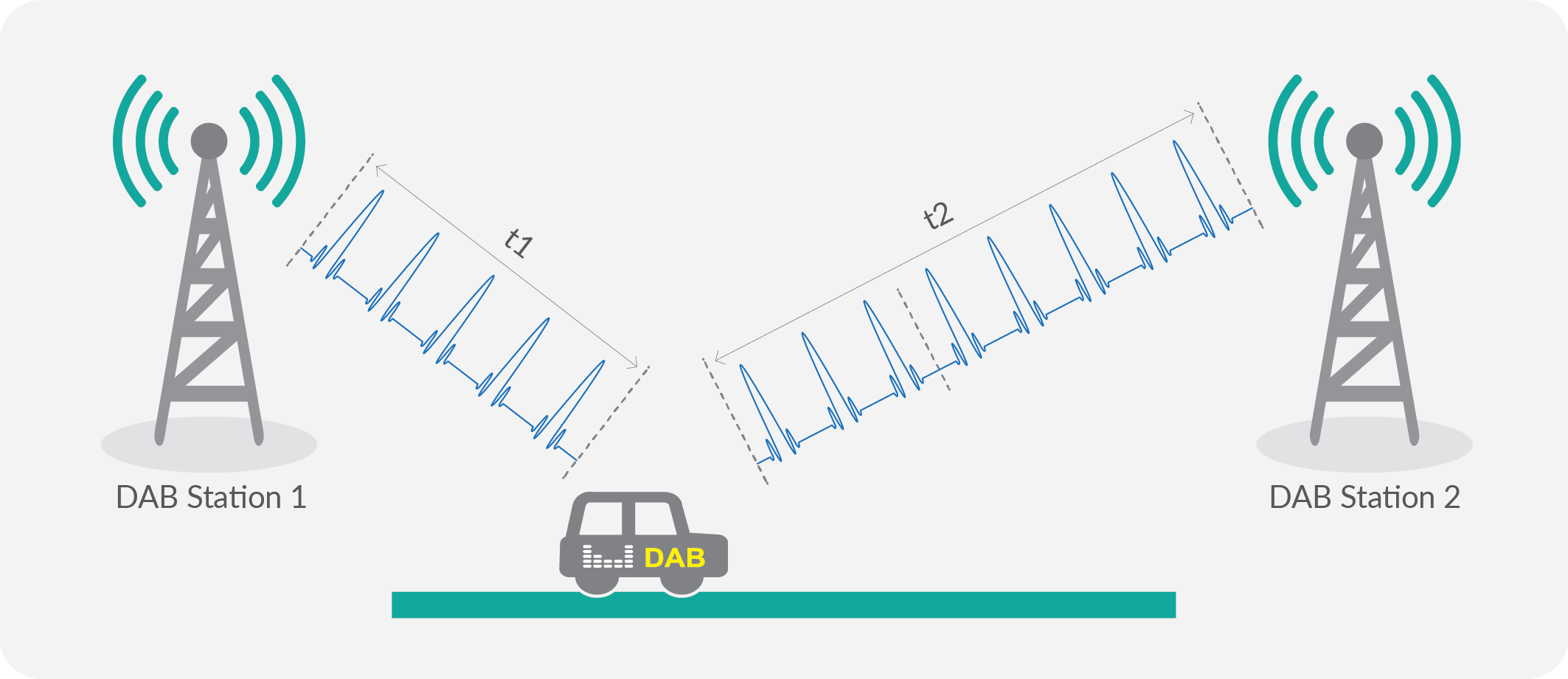

SFN 是一种广播网络，其中多个发射机同时通过同一 频率频道。通过有效利用频谱，它可以提供比传统 MFN 更多的程序。但是，SFN 传输可以追溯到 DUT，这是一种严重的多径传播，这可以 原因褪色。因此，DAB 接收器的设计必须保证 SFN 中的接收性能 环境。使用两个 RWC2010B，您可以轻松且经济地在 LAB 中创建 SFN 环境，以便 测量 DUT 的性能。RWC2010B 可以与 US 单位中的另一个 RWC2010B 同步，并且 可以使用 ETI/MDI 文件提供相同的内容。

通常，放大器的音频输出信号中存在谐波失真和噪声。SINAD 可用于量化 功率与音频信号中存在的所有谐波和噪声分量的比率。使用 THD 和 SINAD 值，用户可以找出导致信号失真的位置。用户可以轻松找到并修复无线电的失真 通过使用 RWC2100F 的音频分析仪测量 SINAD 和 THD 来测量接收器。

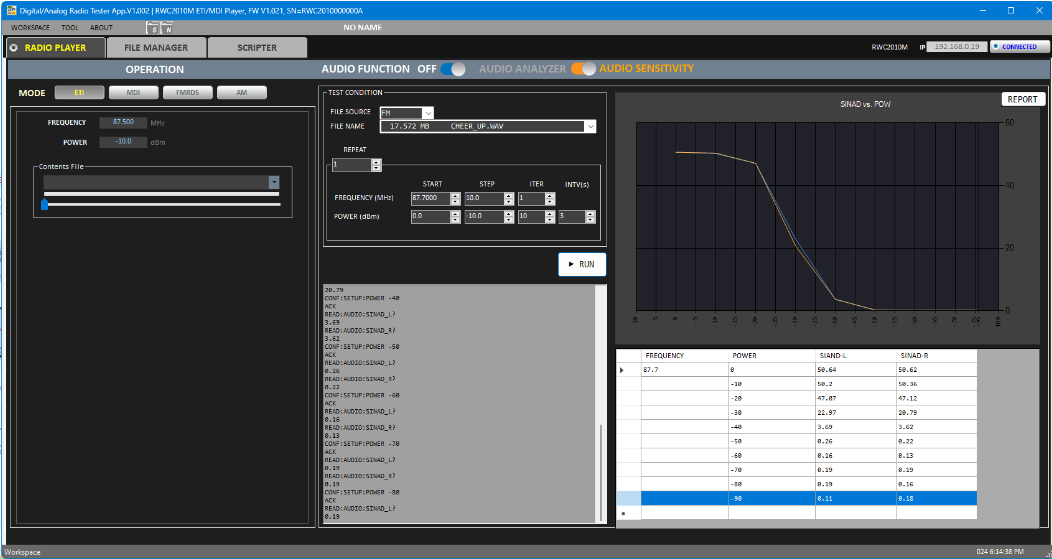

RX 灵敏度可以通过使用音频分析仪监控无线电接收器 （DUT） 的音频输出来测量 RWC2100F，同时递减 RWC2010B 的 TX 功率。

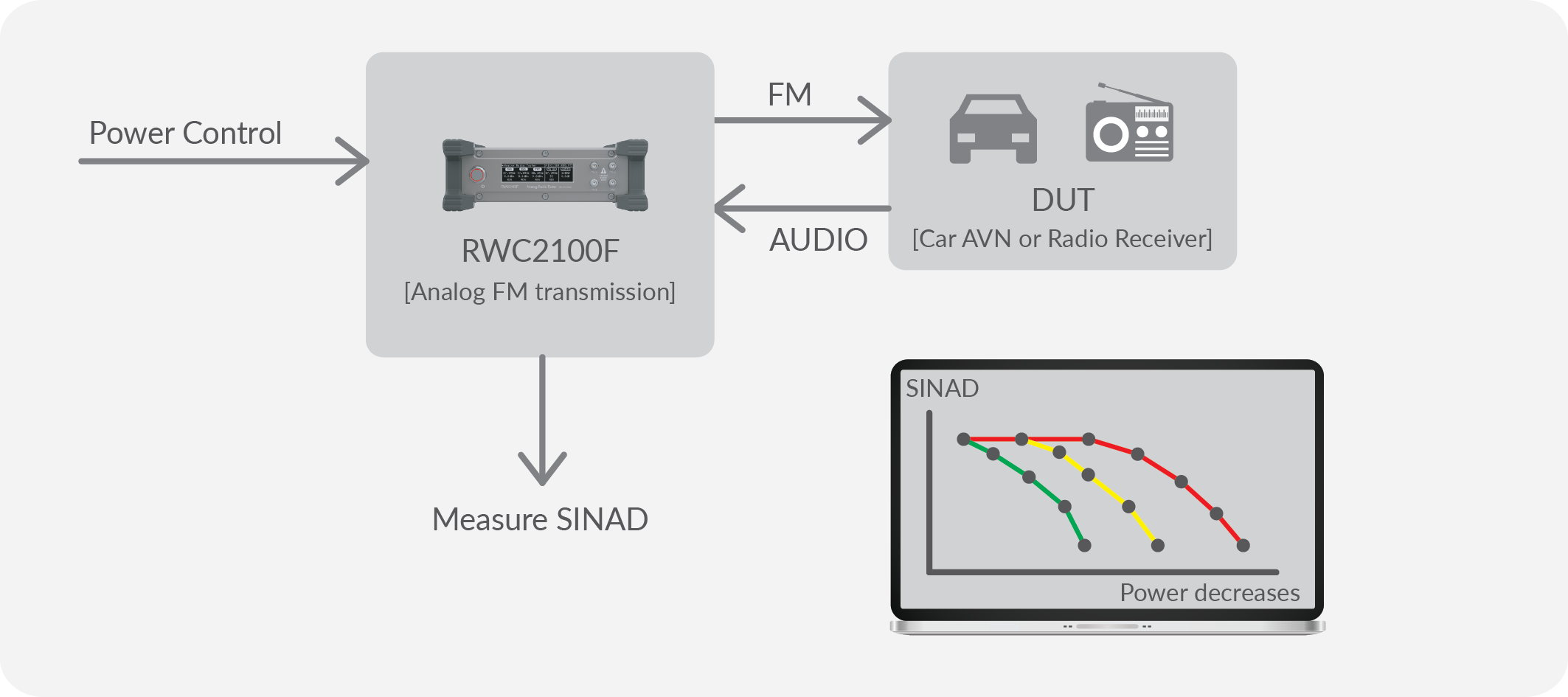

通过使用音频分析仪监测无线电接收器 （DUT） 的音频输出，可以测量 RX 灵敏度 同时减小 RWC2100F 的 FM TX 功率。

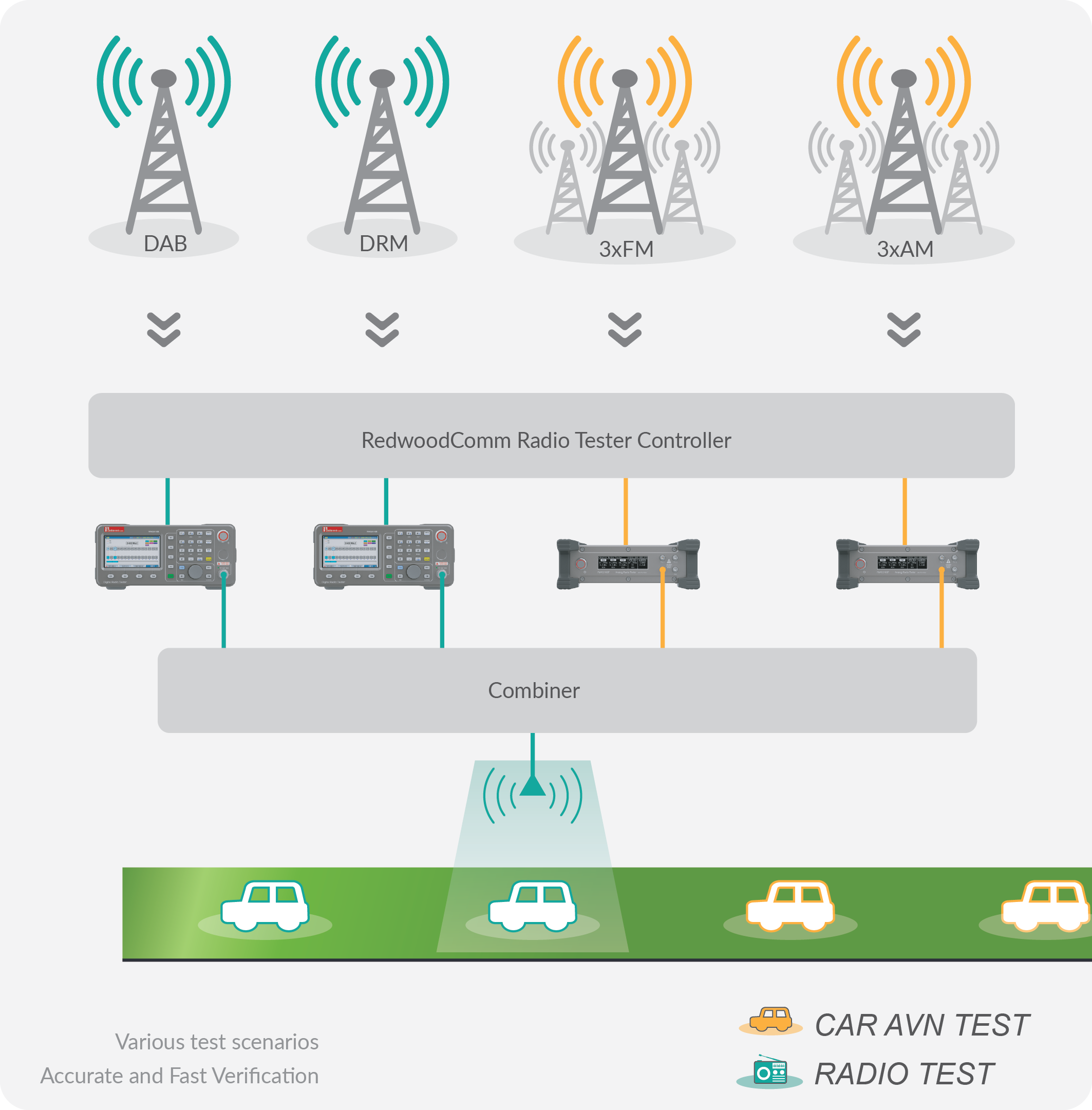

RWC2010B 可以生成各种 DAB、DRM、FM-RDS 和 AM 信号组合，并且价格实惠 RWC2100F 可以生成多个 FM-RDS 和 AM 信号。RWC2010B 和 RWC2100F 的组合将是 最具成本效益的解决方案，可为需要多制式广播信号的制作系统提供完整的解决方案。所有测试仪均通过 LAN 进行控制，为各种场景提供解决方案，并且 可通过保存的设置启动，无需 PC 程序即可在固定生产系统中使用。

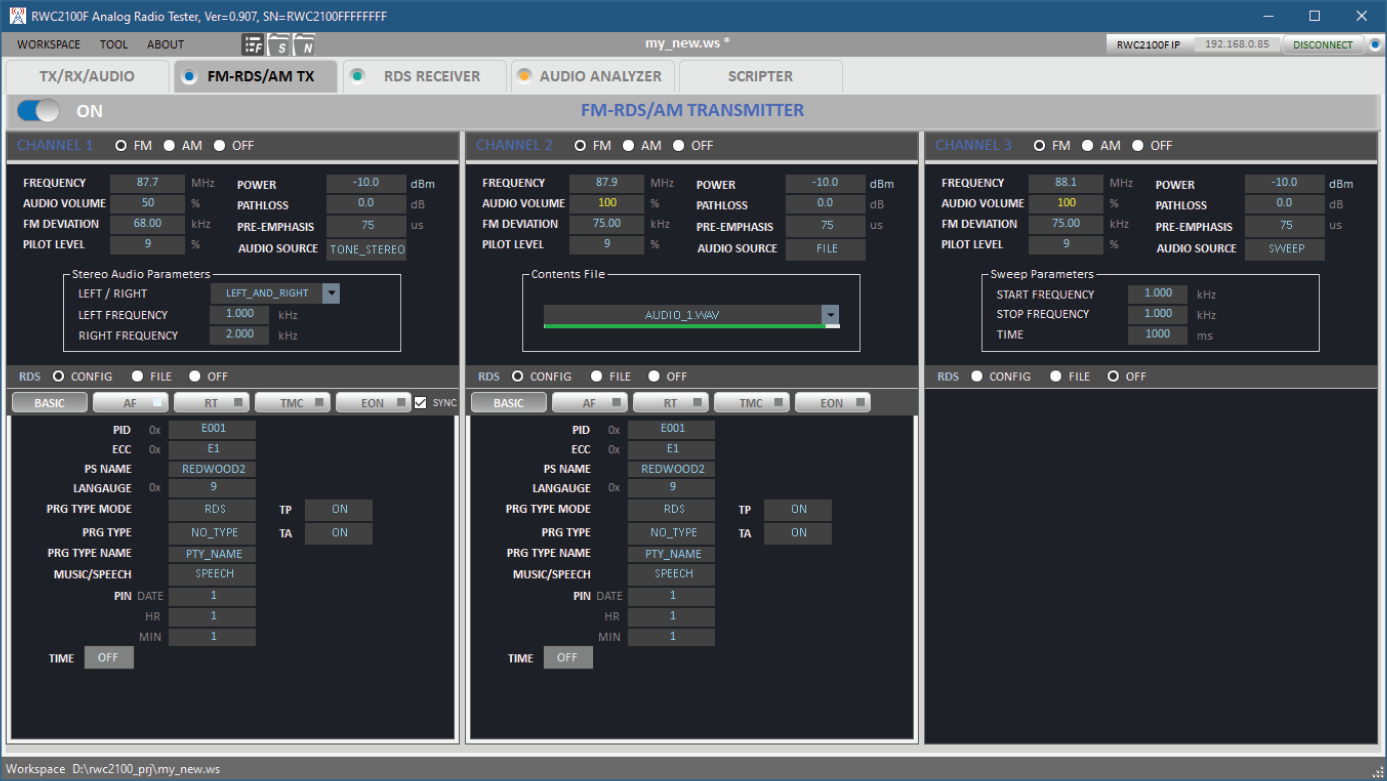

三个通道的独立发射机可以 同时发射信号，每个 TX 通道都可以设置为 FM-RDS 或 AM。每个频道都可以在 同一时间。可以传输存储在 RDS 中的文件或编辑协议 PID、PS NAME 和 PROGRAM TYPE 等参数，以及所有单选文本编辑 RDS 协议中定义的 RT/RT+/eRT/eRT+ 等功能是 提供。它还提供了非常有用的测试功能，例如 AF （Alternate 频率模式 A/B）、EON-ON、EON-SWITCH、TMC、TIME 等。随着 FM 调制 信号源，可以保存和使用 WAVE 文件，或者 MONO、STEREO 和 SWEEP 是 supported，因此可以适当地选择它来测量 接收 DUT 的性能。

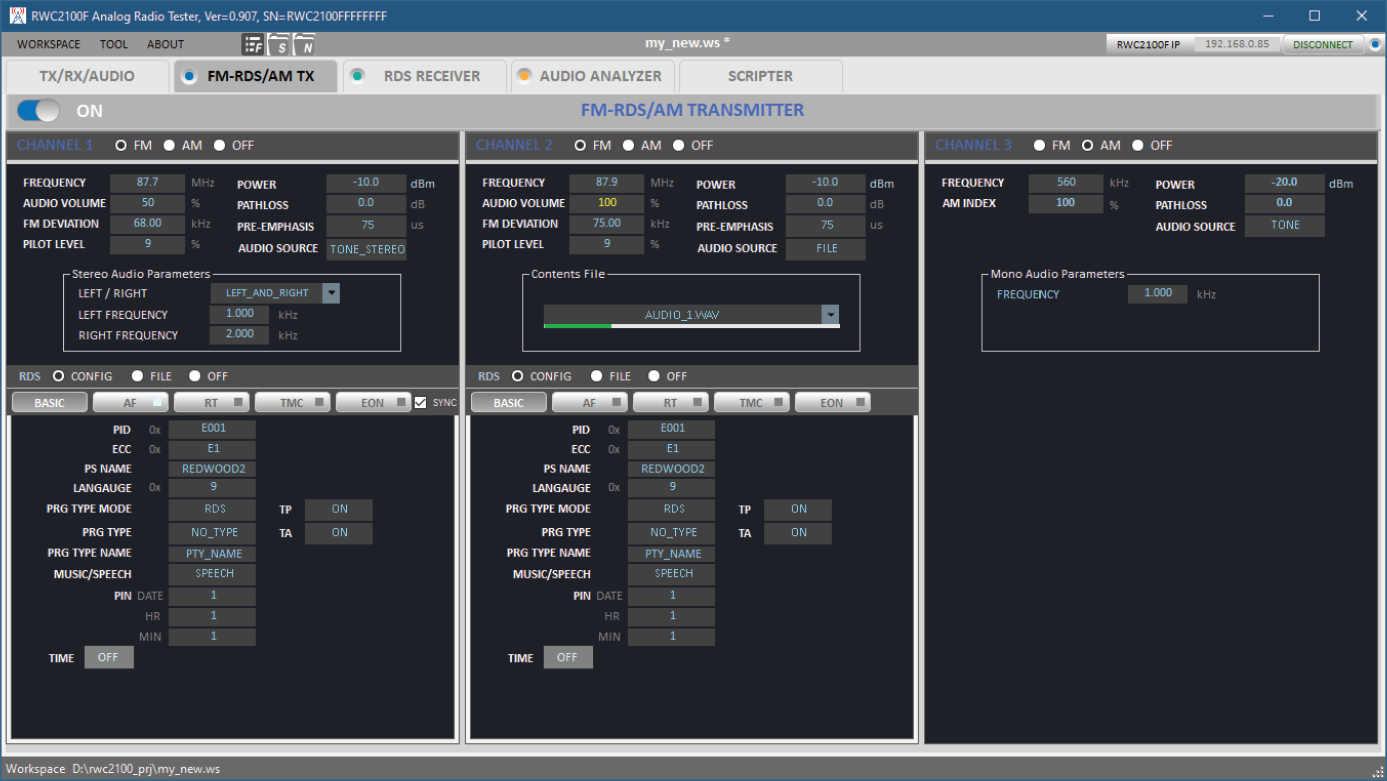

 RWC2100F 提供 3 个独立的 AM 路径损耗 每个频道。1kHz 音调是从 FM 到 AM 或打开每个发射器并 关闭。用户可以选择单调、扫频或波形文件作为音频源 每个 AM 通道。用户还可以通过以下方式创建各种测试环境 可独立设置 frequency、power、modulation index 和 pathloss 每个频道。1kHz 音调对于 SINAD 和 THD 测量非常有用，并且 扫描音频对于频率特性测量非常有用。

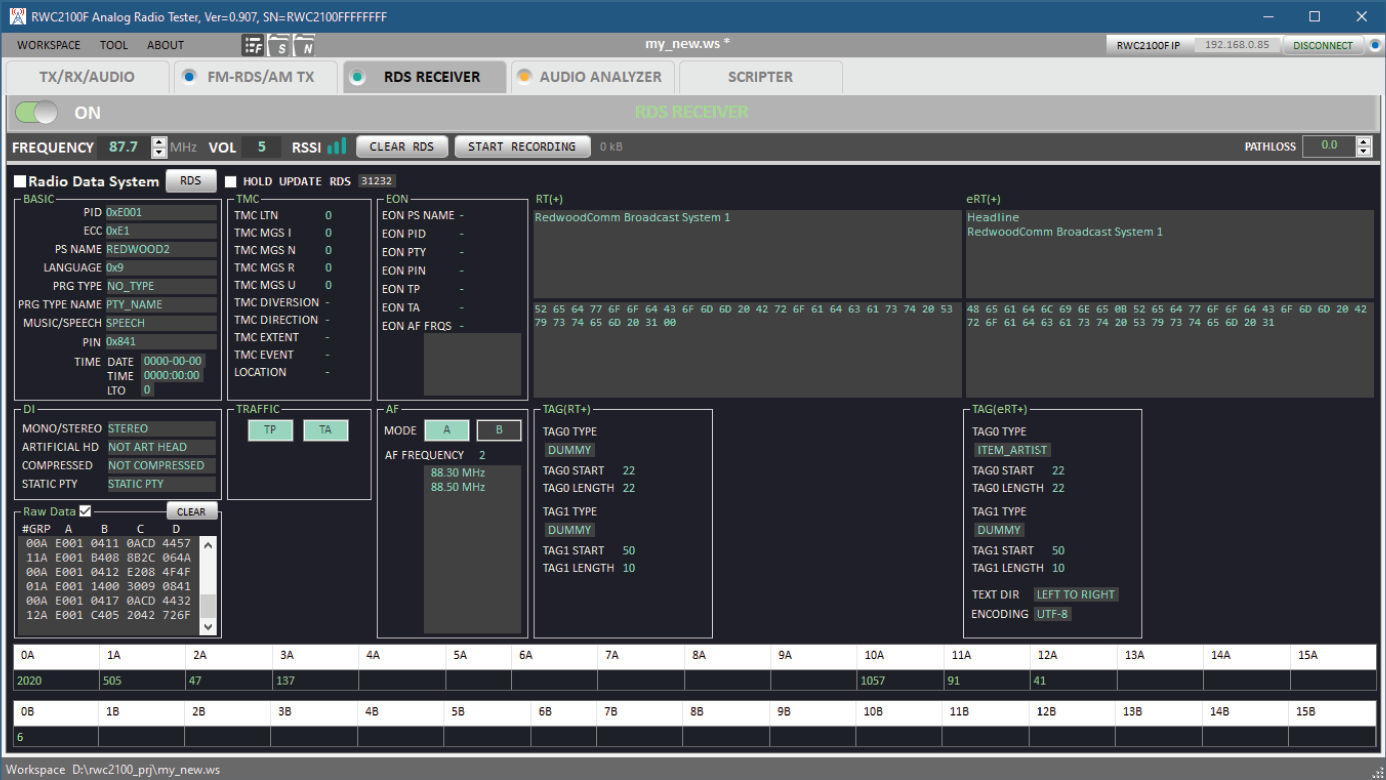

RDS 接收器 从接收到的 FM-RDS 信号解调 RDS 信号，并显示 数据。RDS 接收器 显示协议中定义的所有参数。

 RDS 信号可以保存为文件，并且 的 FM-RDS TX 的 RWC2100F 文件传输功能 RWC2100F。

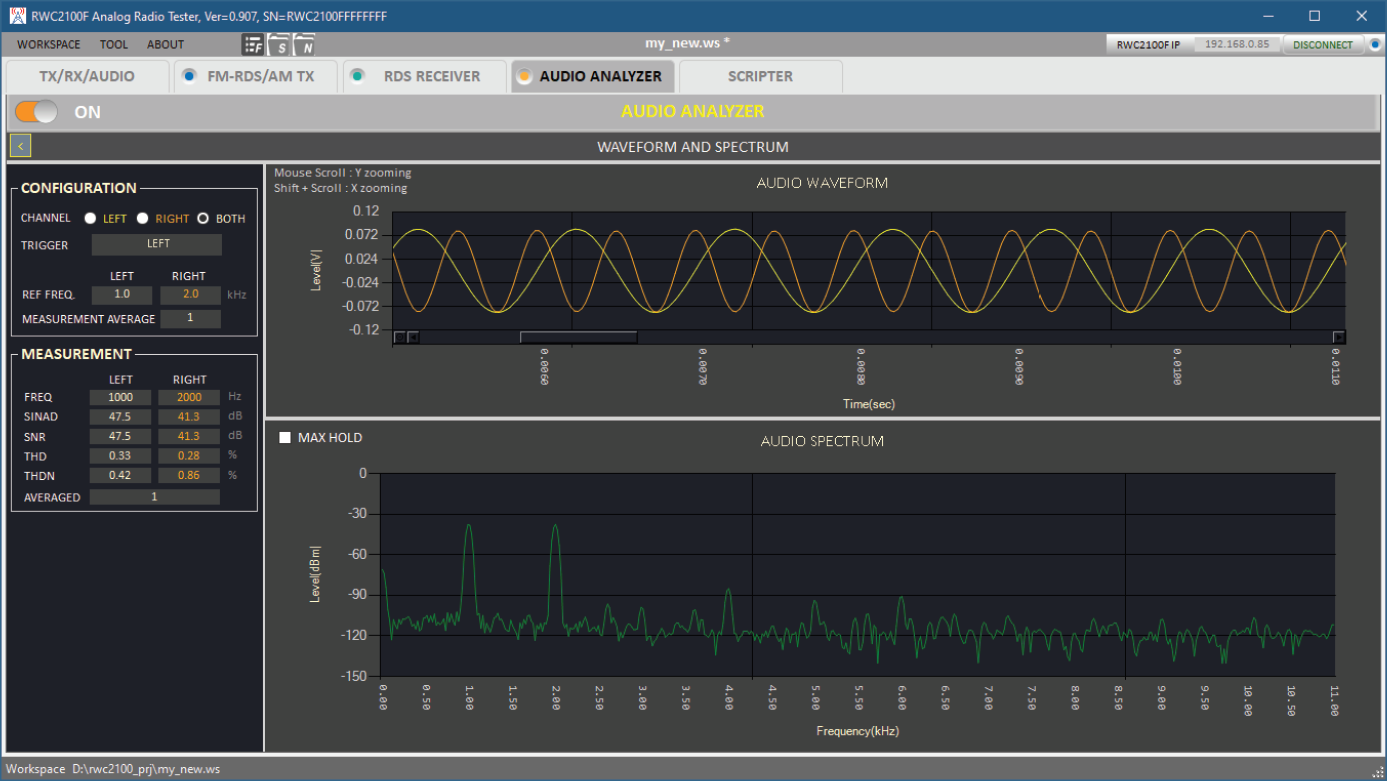

音频分析仪测量质量 的音频信号中显示它，并以各种类型的值显示它，例如 SINAD、 THDN、SNR 和频率。测量值可以通过以下方式更稳定地显示 增加测量次数。它还显示音频 wavefor-ms 和 音频频谱。音频分析仪对于接收机的自动测量非常有用 通过降低 2100F TX 信号的 TX 功率并监控 a 无线电接收器的音频输出与音频分析器。

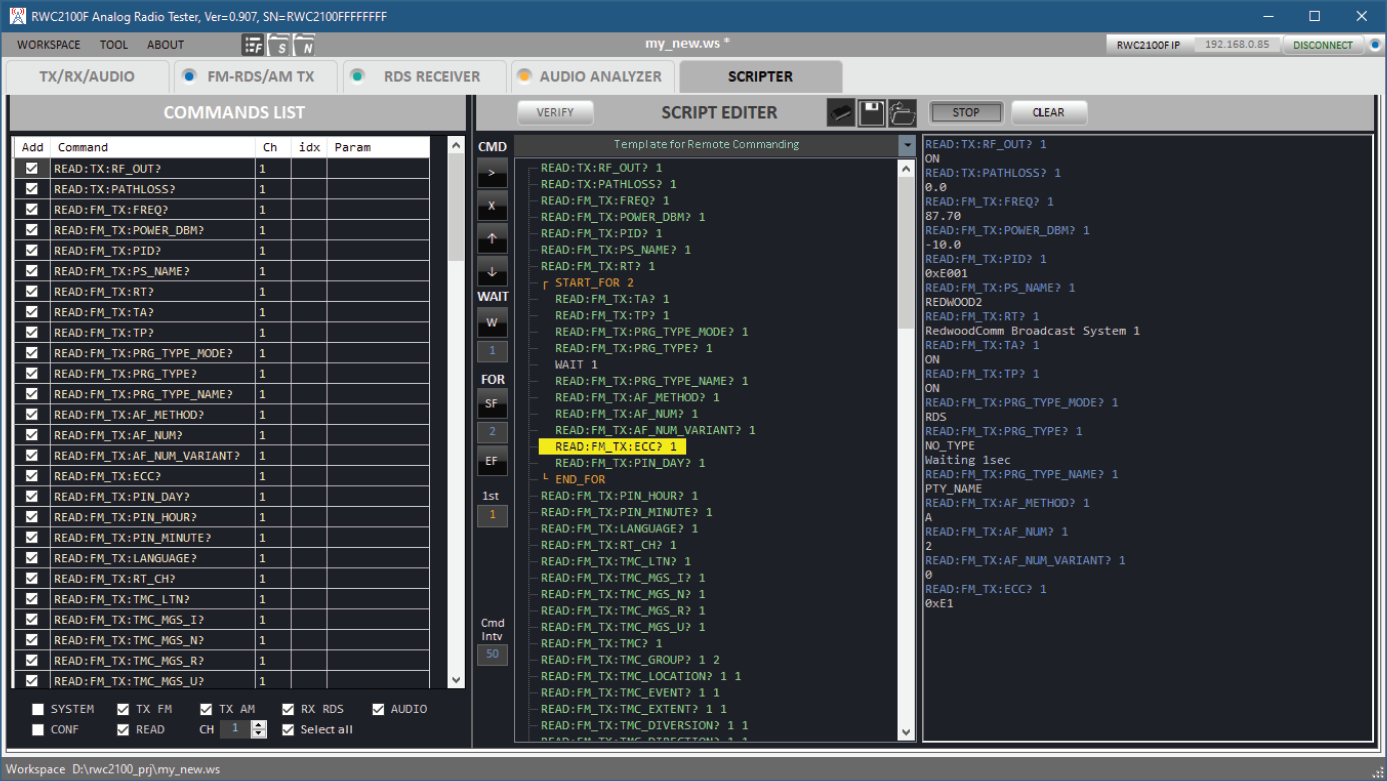

RWC2100F 提供 scripter 函数 ，允许用户发送和接收命令。用户可以使用诸如 for 和 wait 更灵活地为用户配置指令集 期望的场景。通过使用此功能，用户可以控制 RWC2100F，并且使用的指令集可以保存为文本文件并读取。

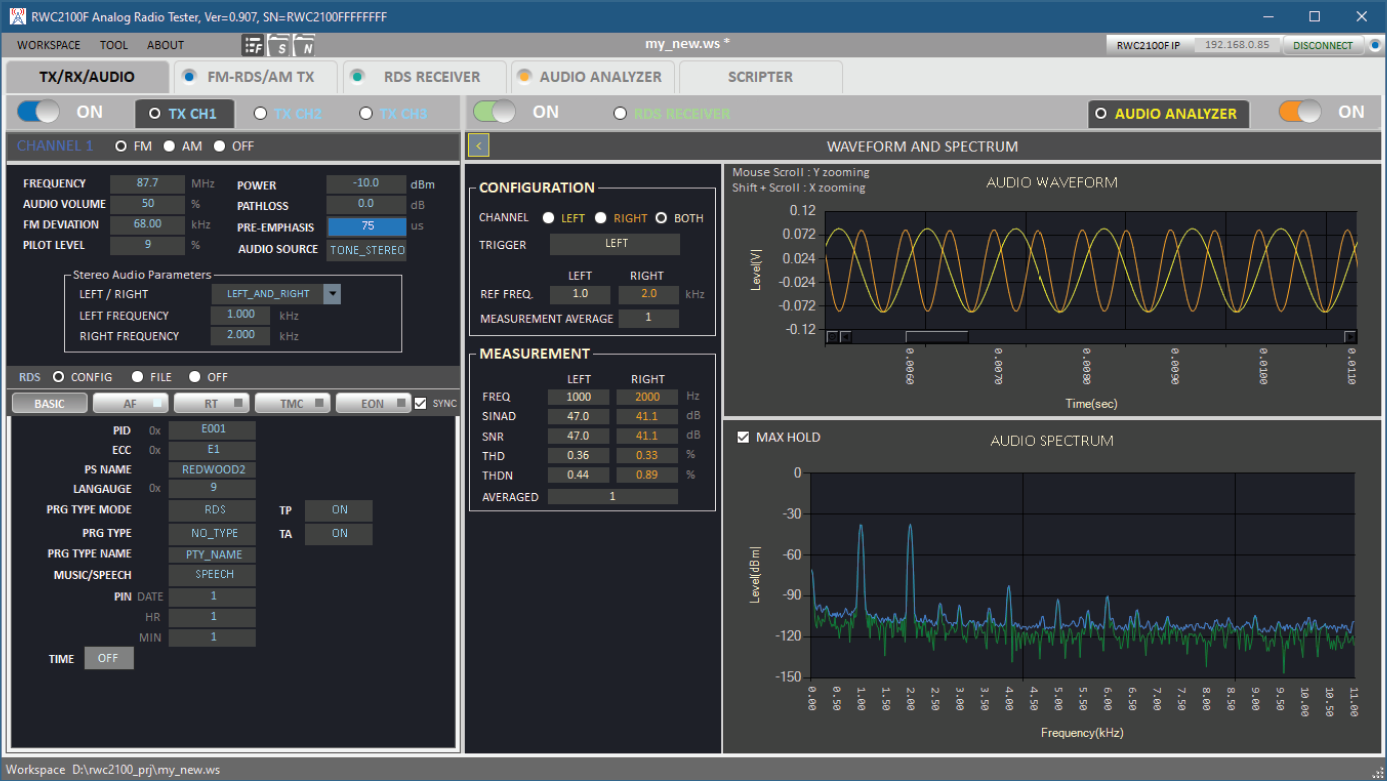

RWC2100F 的 PC 应用程序结合了 FM-RDS/AM 发射机和 RDS 接收机或 FM-RDS/AM 发射机和音频 分析仪，为传输控制提供组合屏， RDS 监控和音频分析集中在一个屏幕中。通过选择 FM-RDS 发射机和音频分析仪组合屏幕，接收 FM 或 AM 使用 DUT 将信号从 RWC2100F 传输到用户的 DUT，输入 从 DUT 输出回 RWC2100F 音频分析仪的音频信号，以及 测量 DUT 的 SINAD，用户可以测量性能和音频质量 非常简单。
