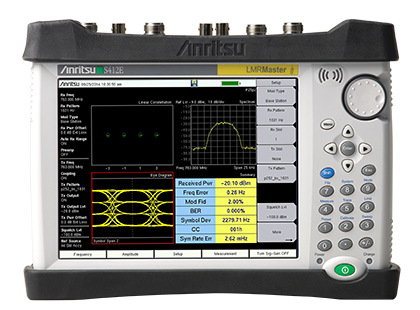

带有覆盖地图功能的LMR信号分析仪: P25, P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC, NBFM, FDD & TDD LTE宽带信号分析仪: LTE, WiMAXInterference Analyzer with Interference Mapping and support for MA2700A Handheld Interference Hunter频谱分析仪： 9 kHz – 1.6 GHz，增加选件后可到 6 GHz电缆和天馈线分析仪： 500 kHz – 1.6 GHz, 增加选件后可到 6 GHz回波损耗，VSWR，插入损耗，S11 / S21，DTFPIM Hunting内部功率计，需选择外部功率探头手持式，电池供电重量小于7.6英镑（包括电池）采用经过现场验证的、坚固耐用的安立第九代硬件平台强光下可见的彩色触摸显示屏优异的抗射频干扰能力通过以太网进行远程控制标准三年保修(电池一年保修)
同厂商产品
LoRa® / LoRaWAN® RWC5021P测试仪是一款紧凑型加密狗型测试仪，用于终端设备的 LoRaWAN® 协议分析，提供可在信令模式下执行的预认证测试功能和链路分析器功能。RWC5020x PC 应用软件提供 LoRaWAN 预认证测试功能，以验证与 LoRaWAN 协议的兼容性，该协议适用于所有地区。

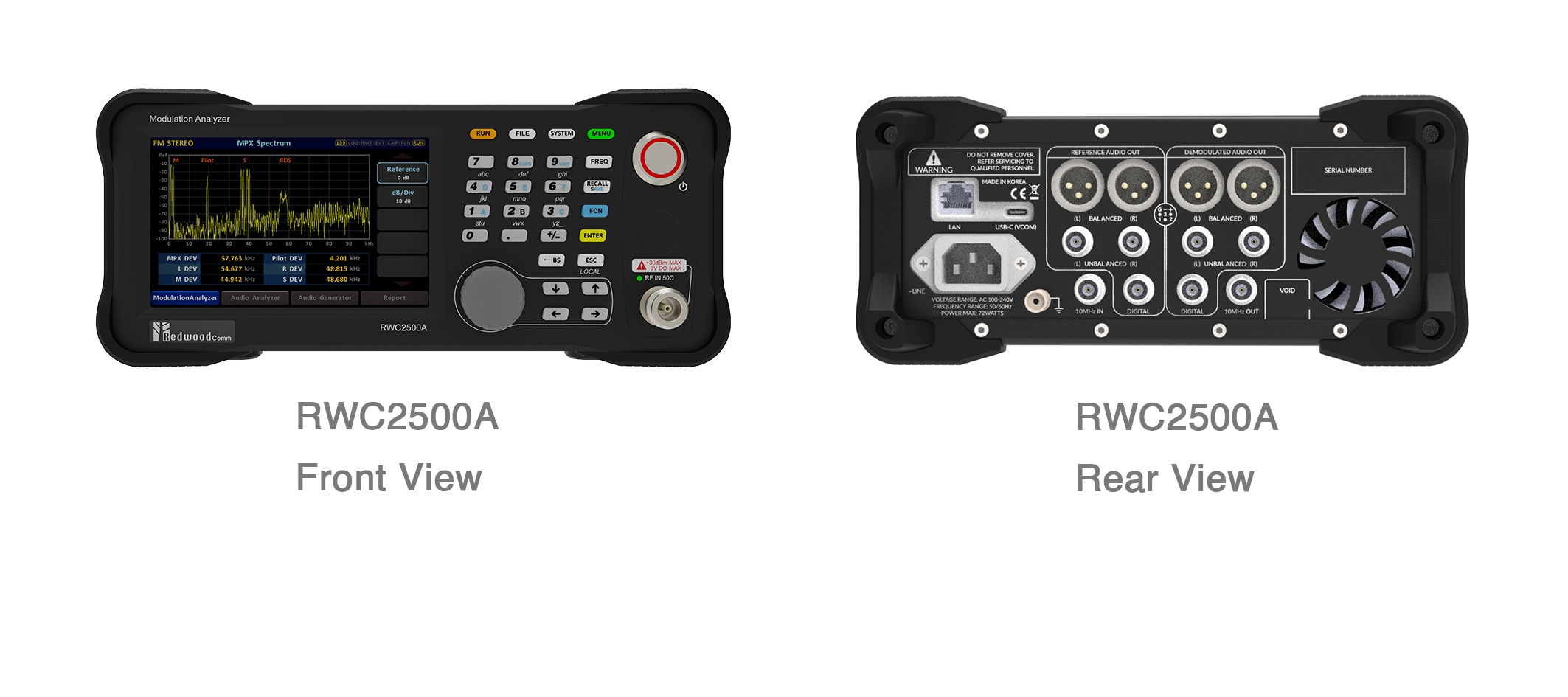

RWC2500A 500kHz 至 30MHz/76MHz 至 108MHz调制分析仪|RedwoodComm (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
■ 描述 |
RWC2500A 是一种先进的仪器，专门设计用于为高精度分析和测量 FM/AM 调制特性提供有价值的功能。其极低的振荡器容差和高信噪比 （SNR） 使其能够精确测量广播传输信号。该设备作为广播公司定量分析值的监控设备，包括 FM 广播信号的传输电平、频率误差、FM 偏差和导频电平，具有卓越的性能。此外，它还可以提供符合 ITU-R SM.1268-1 标准的 MPX 功率和峰值偏差测量。其用户友好的触摸屏功能使选择所需的解调方法或切换到所需的屏幕变得非常容易，从而进一步增强了其可用性。

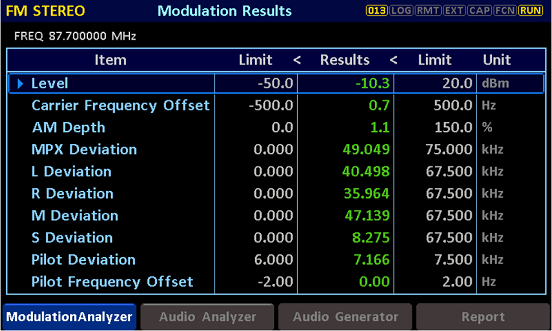

■ FM 分析仪 |

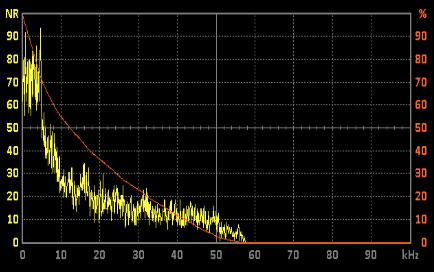

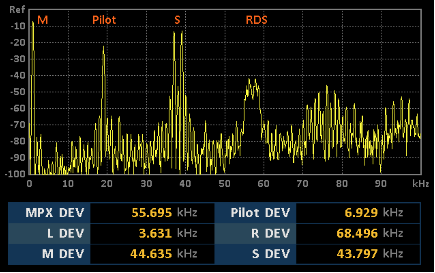

RWC2500A 拥有一系列广泛的高级功能，能够对 FM 信号进行全面分析，满足广播行业的复杂要求。这些功能包括先进的 RF 频谱分析仪，有助于对 FM 信号的 RF 特性进行细致的分析。此外，其 FM 偏差分析仪可以对 FM 调制质量（包括调制功率）进行详细评估，以确保最佳音频质量。集成到 RWC2500A 中的 MPX 分析仪能够分析 MPX 复合信号的频率特性，从而使广播公司能够以最高精度检测和消除任何潜在问题。
■ 增材制造分析仪 |
RWC2500A 提供了一系列复杂的功能，用于全面分析 AM 信号。借助其射频频谱分析仪，该设备可以对 AM 信号的射频特性进行细致的分析，从而深入了解调制过程的复杂性。此外，该设备还集成了检查解调音频信号的波形和频谱的基本功能，有助于对信号特性进行全面分析。此外，RWC2500A 可以准确识别和评估 AM 信号的频率响应，进一步增强其分析能力。

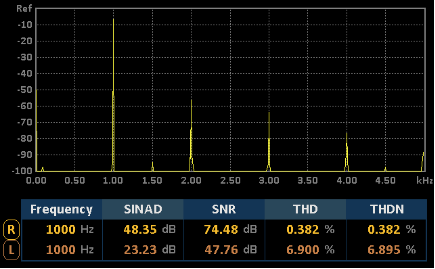

■ 音频分析仪 |
该 RWC2500A 包含一个复杂的音频分析仪，可提供对解调音频信号特性的宝贵见解。RWC2500A 可以准确显示信号的频谱和波形，从而能够对音频质量进行全面分析。

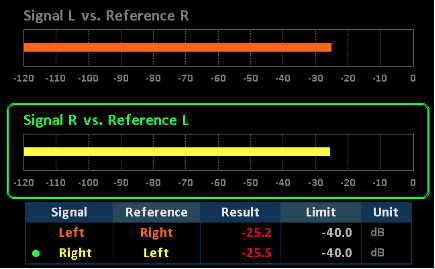

此外，RWC2500A 可以使用音调音频信号量化信号质量，生成有关关键参数的数值数据，例如电平、信噪比 （SNR）、信噪比和失真比 （SINAD）、总谐波失真 （THD） 和总谐波失真加噪声 （THDN）。此功能进一步增强了设备的分析能力，使广播公司能够获得有关其传输信号性能的宝贵数据。此外，RWC2500A 还集成了复杂的功能，用于检查解调的立体声/单声道音频信号的波形和频谱，以及识别串扰和频率响应，从而提供信号特性的全面概述。
■ 解调音频输出 |

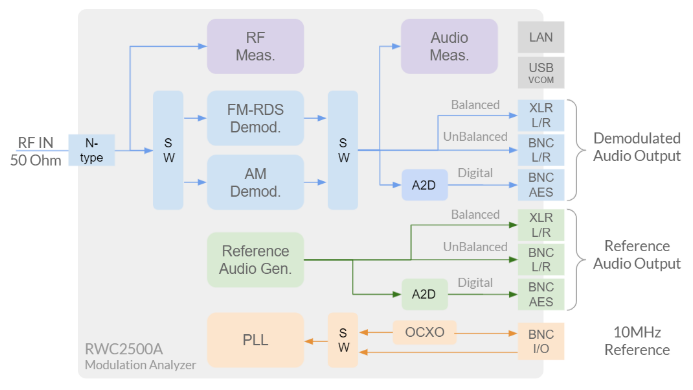

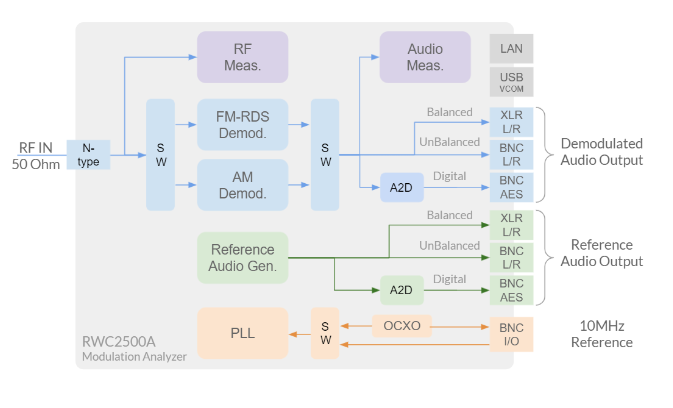

RWC2500A 在后面板上配备了多功能输出端口，使广播公司能够实时输出解调后的 FM/AM 音频信号。该设备支持平衡、非平衡和数字格式 （AES/EBU），可通过 BNC 和 XLR 端口方便地路由。此功能可实现 RWC2500A 与外部音频测量设备的无缝集成。

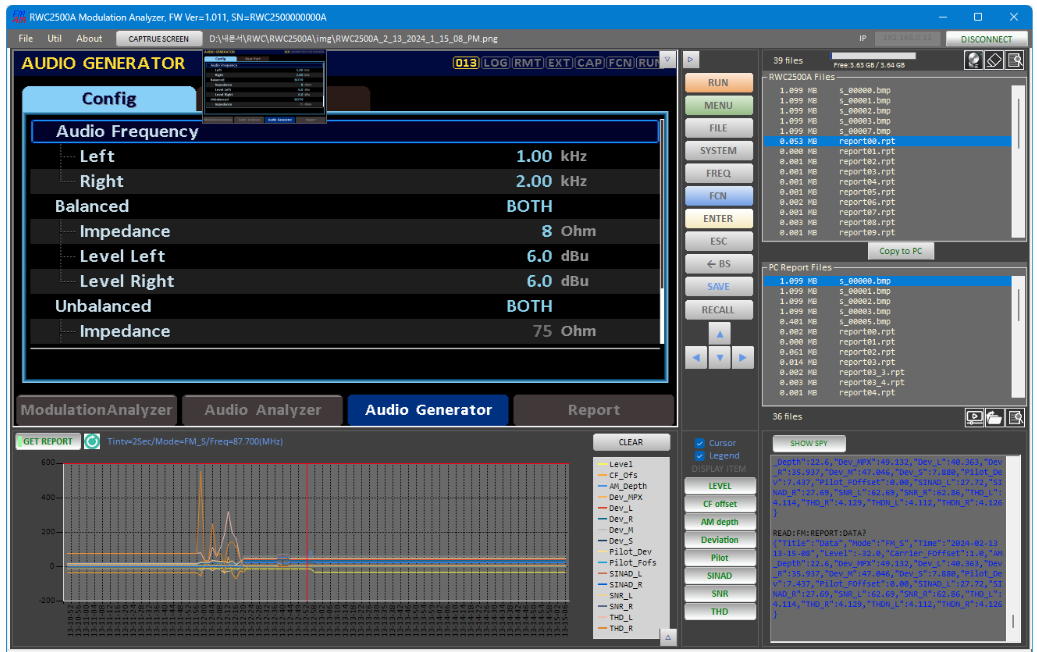

■ 参考音频生成器 |
RWC2500A 能够生成参考音频信号，该信号可通过位于后面板的多功能 BNC 和 XLR 端口输出，并支持平衡、非平衡和数字格式 （AES/EBU），为将信号路由到各种测试和测量设备提供了灵活性。RWC2500A 可以为左右声道产生纯正弦波音调，覆盖 0.1kHz 至 20.0kHz 的宽频率范围。此功能进一步增强了 RWC2500A 的多功能性，允许用户将其用于各种音频测试目的。
■ RDS 分析仪（TBD） |
RWC2500A 配备了一个全面的 RDS 分析仪，可以对 FM 广播中的 RDS 信号进行解调和实时分析。RDS 分析器可以分析所有 RDS 原始数据并将其存储在 RWC2500A 内部。RDS 原始数据也可以通过位于后面板的 USB-C （VCOM） 端口实时输出，或通过 LAN 转储到用户 PC。

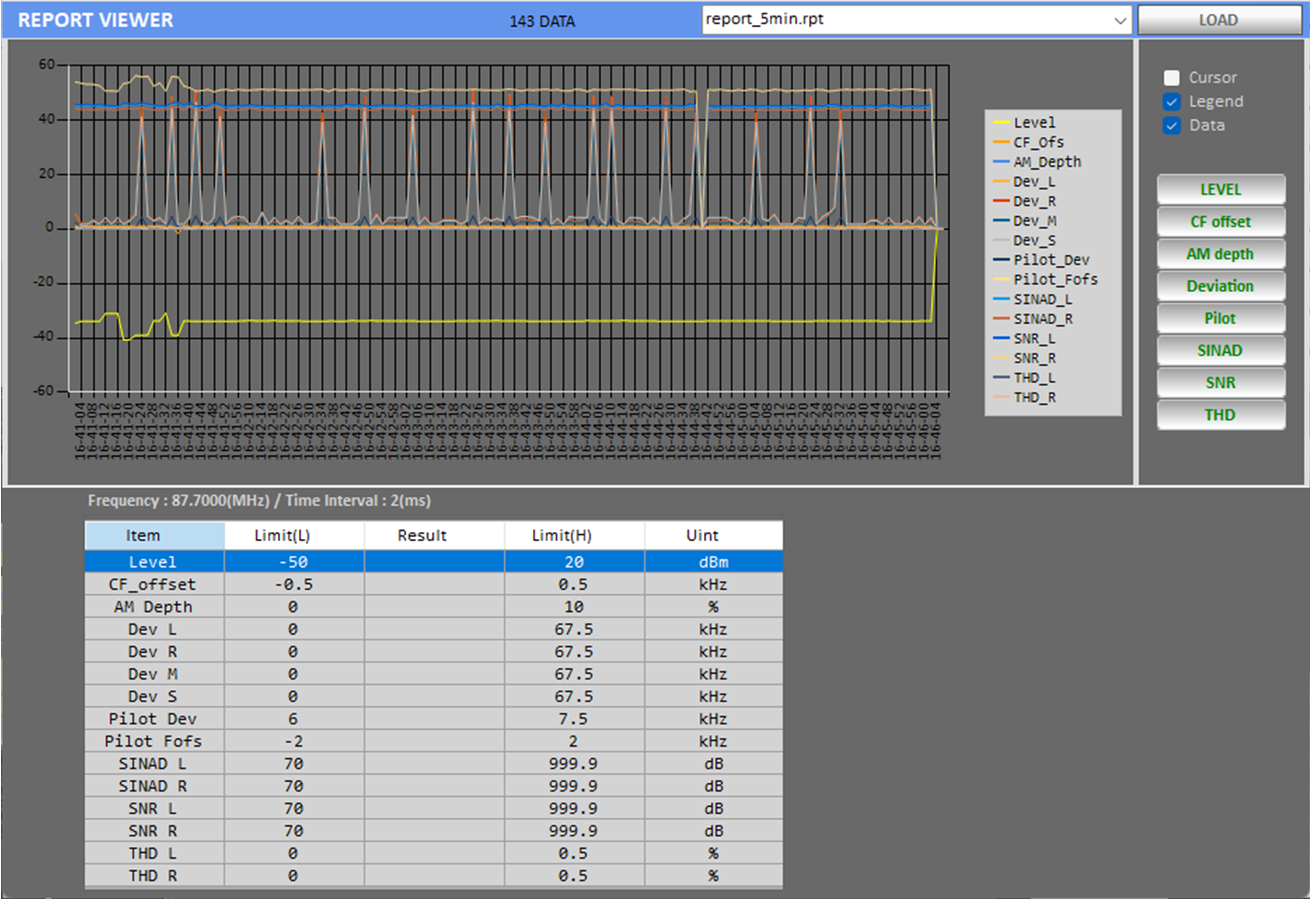

■ 测量数据记录功能 |
RWC2500A 提供了在指定时间范围内（从几小时到几天）存储和检索测量数据的能力。它还包括一个警报功能，如果在监控期间测量值偏离预设阈值，则会触发该功能。
|
|
频率 | · 输入频率：500kHz 至 30MHz，76MHz 至 108MHz · 射频频率分辨率：1Hz · 10MHz OSC 稳定性：<1.0ppb，老化 < 1x10-9/天 · 低噪声本振： < 典型值 -130dBc @1GHz · 输入功率电平：30dBm 至 -30dBm · 射频测量信噪比：> 80dB · 功率测量误差或： < 典型值 0.5dB · 频率测量误差：< 10Hz @100MHz |
射频信号输入 | · N 型 （50 欧姆） |
解调音频信号输出端口 | · 平衡：2 XLR（左、右、600 欧姆或 8 欧姆） · 不平衡：2 BNC（左、右、75 欧姆） · 数字式：1 BNC（AES/EBU，110 欧姆） |
参考音频信号发生器输出端口（可选） | · 平衡：2 XLR（左、右、600 欧姆或 8 欧姆） · 不平衡：2 BNC（左、右、75 欧姆） · 数字式：1 BNC（AES/EBU，110 欧姆） |
10MHz 基准 时钟端口 | · 输入：1 BNC （50 Ohm） · 输出：1 BNC （50 Ohm） |
数字 IO | · 局域网：RJ45 · RS232：USB-C 型 （VCOM） |
杂项 | · 显示屏：5 英寸图形 LCD（800x480，支持触摸） · 工作温度：5 ~ 40°C ·线路电压：100 至 240 VAC，50/60Hz ·尺寸：250（宽） x 110（高） x 348（深） 毫米 ·重量：5kg |

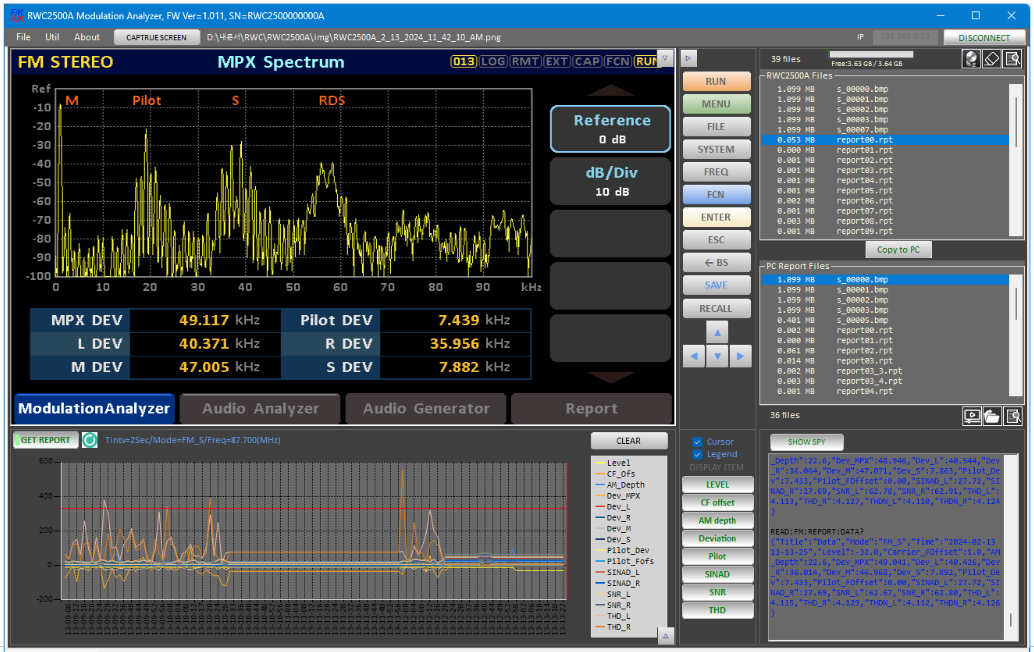

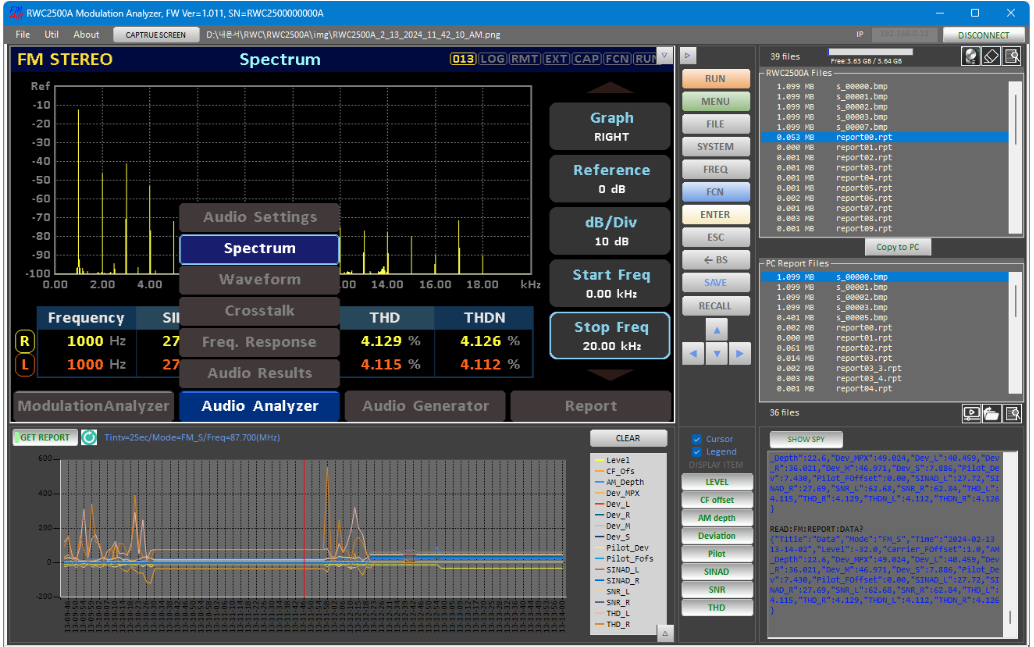

■ 远程监控 |
■ 通过鼠标点击进行远程控制 |
■ 捕获屏幕 |

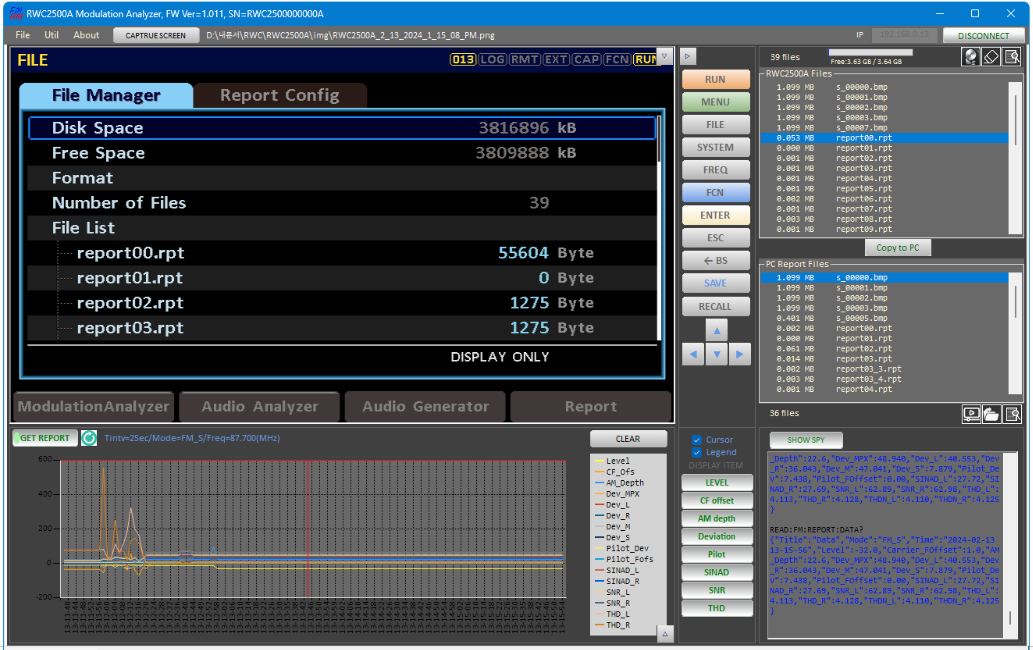

■ 文件管理 |
关键词:
频率 | · 输入频率：500kHz 至 30MHz，76MHz 至 108MHz · 射频频率分辨率：1Hz · 10MHz OSC 稳定性：<1.0ppb，老化 < 1x10-9/天 · 低噪声本振： < 典型值 -130dBc @1GHz · 输入功率电平：30dBm 至 -30dBm · 射频测量信噪比：> 80dB · 功率测量误差或： < 典型值 0.5dB · 频率测量误差：< 10Hz @100MHz |
射频信号输入 | · N 型 （50 欧姆） |
解调音频信号输出端口 | · 平衡：2 XLR（左、右、600 欧姆或 8 欧姆） · 不平衡：2 BNC（左、右、75 欧姆） · 数字式：1 BNC（AES/EBU，110 欧姆） |
参考音频信号发生器输出端口（可选） | · 平衡：2 XLR（左、右、600 欧姆或 8 欧姆） · 不平衡：2 BNC（左、右、75 欧姆） · 数字式：1 BNC（AES/EBU，110 欧姆） |
10MHz 基准 时钟端口 | · 输入：1 BNC （50 Ohm） · 输出：1 BNC （50 Ohm） |
数字 IO | · 局域网：RJ45 · RS232：USB-C 型 （VCOM） |
杂项 | · 显示屏：5 英寸图形 LCD（800x480，支持触摸） · 工作温度：5 ~ 40°C ·线路电压：100 至 240 VAC，50/60Hz ·尺寸：250（宽） x 110（高） x 348（深） 毫米 ·重量：5kg |
