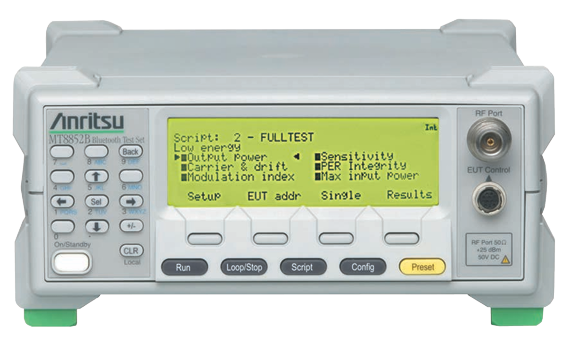

支持最新的标准蓝牙® v5.4依照蓝牙射频测试规范执行测试符合蓝牙核心规范 v5.4经 Bluetooth SIG 鉴定能够执行射频测量支持 9种基本速率和 8个 EDR 测试用例支持 30种蓝牙低功耗测试用例单条脚本执行基本速率，EDR和蓝牙低功耗测试音频测试功能。 三条 SCO 信道以及 µ律、A律 和 CVSD 语音编码方式的空中接口。BlueSuite Pro3 软件可提供有关调制、功率斜波、单个信道测量和接收器灵敏度搜索的图形迹线蓝牙设备的自适应跳频（AFH）测试功能
同厂商产品

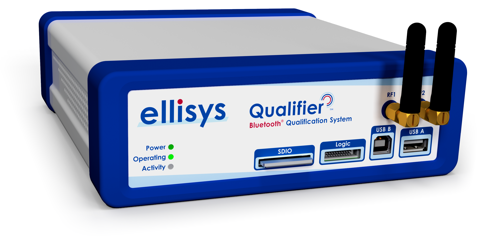

不折不扣的性能：Ellisys Bluetooth Qualifier （EBQ） 是从头开始设计的，旨在通过为此目的量身定制的强大而优雅的硬件和软件架构来支持最严格的资格认证要求。获得批准和认可。EBQ 已满足蓝牙技术联盟测试系统激活流程的要求，并包含在批准的测试用例参考列表 （TCRL）中。双模支持：EBQ 支持低功耗蓝牙 （LE） 和 BR/EDR（经典）的最新规范。可重新编程的数字无线电：与 Ellisys 蓝牙嗅探器一样，EBQ 围绕领先的专有、可现场升级的数字无线电设计，旨在支持蓝牙规范的发展，确保在较短的交货时间内支持新规范。自动测试您的代码：EBQ 可以通过选择和运行测试来手动运行，但也可以使用命令行界面 （CLI） 完全自动化。这使得测试可以由 Continuous Integration 服务器 （CI） 自动运行，白天针对每个代码更改运行一小部分测试，并在晚上运行完整的鉴定。嵌入式和自主性：EBQ 使用嵌入式操作系统自主执行测试，无需在测试执行期间使用外部计算机进行干预。这确保了测试用例的最可重复和最忠实的执行。可选分析器：EBQ 可以自动执行可选的 Ellisys 分析器，以保存每次测试执行的跟踪。该分析仪是完全可选的，因为 EBQ 可以自行做出所有通过/失败的决定，而无需依赖外部设备和缓慢的软件搜索。无盲点：EBQ 旨在支持所有测试用例，甚至是最先进的测试用例，以提供尽可能广泛的覆盖范围。尖端支持：为了提供最高的客户价值，EBQ 经常更新以支持原型规范和相关的新兴（预发布）功能。广泛的技术支持：EBQ 提供了广泛的技术支持基础设施，包括来自开发 EBQ 堆栈和测试脚本的工程师的支持。深受业界信赖：EBQ 被主要的蓝牙芯片和 IP 制造商广泛使用和信任，用于日常开发、验证、持续集成测试和鉴定。
All-in-One：同时捕获低功耗蓝牙、Wi-Fi 1x1、原始频谱、 HCI 和逻辑，全部同步至亚微秒级精度宽带捕获：坚如磐石地捕获所有低功耗蓝牙通道极其紧凑：袖珍尺寸，尺寸为 7.5 x 7.5 x 1.7 厘米（2.9 x 2.9 x 0.7 英寸）USB 供电：最终便携、方便且环保可重新编程的数字无线电：通过简单的软件更新支持新规范，无需 硬件更改Wi-Fi：同时调试您的 Wi-Fi a/b/g/n 和 BLE 连接，以及共存原始 2.4 GHz 频谱捕获：表征无线环境和 可视化干扰专业软件：使用广受赞誉、广泛采用且高度灵活的 Ellisys 多协议分析软件。所有协议和配置文件：同类最佳的协议解码逻辑分析：可视化数字信号，如 GPIO、中断、调试端口等，与您的 BLE 和 Wi-Fi 流量同时完美同步免费维护：终身免费软件更新 以及带有解锁硬件的免费功能齐全的查看器软件 可以在任何计算机上使用
一体化：完全硬件集成，真正一键并发捕获 BR/EDR、低功耗蓝牙、Wi-Fi、WPAN （IEEE 802.15.4）、原始射频频谱、HCI、逻辑/GPIO、I2C、UART、SWD、SPI、UCI、CAN 总线、WCI-2 和音频 I2S，全部同步至纳秒级精度广受赞誉的软件：Ellisys 软件应用程序提供对复杂协议和 RF 行为的直观理解，以及灵活的配置和控制，为工程师提供他们需要的见解蓝牙宽带捕获：轻松、坚如磐石地捕获所有通道上的任何流量，包括发现/连接流量和复杂的拓扑蓝牙采集分集：双全并发蓝牙采集路径，通过空间和角度分集提高采集质量蓝牙 tZERO跟踪技术：专有技术，可从同步流量的初始实例中高保真地捕获同步流量，没有间隙或其他限制Wi-Fi 802.11 a/b/g/n/ac 捕获（3x3，Wi-Fi 6E 11ax 作为选件提供）：由 Ellisys 硬件协议引擎加速的极其准确和完美同步的 Wi-Fi 捕获，以实现一流的性能WPAN 802.15.4 宽带捕获：同时捕获所有 16 个 WPAN 2.4 GHz 通道，实现无与伦比的共存分析能力LC3 自动检测：专有技术，即使没有捕获配置参数，也能检测和解码 LC3 流量连接/电源灵活性：通过 1GbE（带以太网供电/PoE）或 USB 3.1 over Type-C™（带 USB 供电）在本地或远程连接、控制和供电系统新兴功能支持：得益于可现场升级的数字无线电和终身免费软件更新，受益于预规范功能添加的早期实施Mesh 支持：包括对蓝牙 Mesh 网络拓扑的全面支持多 Piconet 支持：可视化所有拓扑，包括多个微微网和散射网所有协议和配置文件：同类最佳的协议解码集成音频分析：在软件中收听捕获的无线音频，包括通过 HCI 和 I2S 的音频，与所有其他流量同步原始射频频谱显示：表征原始无线环境并可视化共存问题免费维护：终身免费软件更新以及免费的全功能查看器软件，该软件带有可用于任何计算r的解锁硬件
Ellisys Bluetooth Explorer 多合一蓝牙分析系统/蓝牙分析仪|Ellisys (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
业界首款一体化宽带 BR/EDR 和低功耗嗅探器，可同时捕获 Wi-Fi 2x2 802.11 a/b/g/n、2.4 GHz 频谱、 HCI （USB、UART、SPI）、WCI-2、逻辑信号、通用 I2C/UART/SPI/SWD 和音频 I2S。
要点
All-in-One：同时捕获 BR/EDR、低功耗、Wi-Fi、频谱、 HCI、逻辑、UART、SPI、I2C、SWD、音频 I2S 和 WCI-2，均同步至纳秒级精度
蓝牙宽带捕获：轻松、坚如磐石地捕获任何流量， 包括发现/连接流量和 SSP 配对
可重新编程的数字无线电：支持新规范，无需 硬件更改
多皮网支持：查看多个微微网和散点网，无 局限性
所有协议和配置文件：同类最佳的协议解码
集成音频分析：通过无线方式收听捕获的音频， 包括 HCI 音频和 I2S，在软件中与所有其他音频同步 交通
频谱显示：描述无线环境和 可视化共存问题
消息序列图：从强大的自动创建图表 Ellisys 协议显示
免费维护：终身免费软件更新 以及带有解锁硬件的免费功能齐全的查看器软件 可以在任何计算机上使用。
为要求苛刻的用户提供创新工具
流量分析是蓝牙工程师的主要日常活动之一 希望快速测试和调试他们的原型和产品。不幸的是，蓝牙无线 嗅探总是很难做到完美。旧版探查方法 遭受了重大的技术缺陷，使其不可靠，并且 甚至在某些情况下无法使用，这使得蓝牙工程师的 任务要困难得多。
凭借其革命性的全频段数字无线电，Ellisys 提升了协议 捕获和分析达到新的高度，从根本上克服了 那些传统的蓝牙嗅探方法。Ellisys 一体机 全频带嗅探器可随时可靠地记录来自任何邻居的任何数据包 piconet，零配置且无侵入性。
“新型蓝牙芯片的测试和表征 而最终产品是一个综合过程，需要一系列不同的工程设计 专业知识和一系列专门的分析工具，“Muthu 说 Kumar，Intel Corporation 无线固件工程师。“Ellisys 蓝牙浏览器 在此过程中发挥着重要作用，通过提供清晰和完整的 了解不断发展的蓝牙技术的行为 从硬件和软件的角度来看，同时提供卓越的 易于使用。“
“Ellisys 提供的全新高级功能为我们的团队提供了 大大提高对蓝牙技术工作原理的可见性的工具，“他说 Miles Louis Smith，Nordic Semiconductor测试组高级研发工程师。“我们 使用嗅探器诊断其他嗅探器可能出现的复杂时序问题 无法捕获。由于 Ellisys 独特的无线电架构 sniffer 时，我们可以捕获所有数据包，而不管时间如何。可重构 硬件非常灵活，Ellisys 团队提供了强大的支持来提供帮助 我们更快地将产品推向市场。“
“当您将加密、计时和并不总是遵循规范的协议组合在一起时，蓝牙调试可能是一种痛苦的体验，“Human， Inc. 的一位音频声学工程师说。Ellisys 硬件不仅使我们能够通过所有这些挑战来了解问题，而且该软件具有内置的解密技术，可以直接与我们的蓝牙芯片堆栈配合使用，因此我们花在配置解密上的时间更少，而花更多的时间分析流量以查找问题。Ellisys 解决方案是我们信赖的解决方案，因为它们具有行业领先的功能和世界一流的支持。“
业界首个全波段捕获
蓝牙无线技术最初旨在实现稳健 不受广泛使用的 2.4 GHz ISM 频段的干扰。这也是 出于安全原因，设计为难以闻到。为了满足这些标准， 蓝牙无线电根据跳频伪随机使用 40 个（低能耗）到 79 个（经典）信道 sequence 在 Piconet 的连接时间定义。
跳转嗅探器尝试在特定的跳转序列上主动同步， 并且仅在同步成功后捕获数据包。这种 的 Sniffer 有几个固有的局限性，使其更难使用， 不太可靠，并且只能在有限的一组场景中使用。
Ellisys 在 2010 年创建了业界第一台宽带嗅探器，克服了所有这些缺点 并添加了创新和突破性功能，为蓝牙调试开辟了新的视野 和互操作性测试。全波段捕获方法非常简单 因为它功能强大：嗅探器不是只监听几个频道，而是 同时捕获所有通道。因此，嗅探器不需要同步 到一个短孔;它将被动地监听附近的所有蓝牙微微网， scatternet 和其他拓扑（如 mesh）的 Scatter 网络，无需任何配置。
业界首款可重构蓝牙数字无线电
凭借其创新的可重新配置无线电，Ellisys 嗅探器可以独特地 由软件更新以支持规范中的更改，而不 对硬件的任何更改，甚至无需用户的任何交互。 例如，这种灵活性允许添加下一代蓝牙基带 功能（如增强的 AES 安全性、无连接 Broadcast 以及 BLE 编码 PHY 和 2Mbps 支持等最新功能），这些功能在更新规范中正式发布前几个月发布。 此外，Ellisys BEX400 还提供终身免费软件更新， 因此，所有客户都可以免费从这些很棒的附加功能中受益！
业界首款一体式嗅探器
捕获无线流量是蓝牙调试的一个非常重要的方面， 但其他信息对于理解大局同样重要。 这是 Ellisys 嗅探器擅长的另一个方面。Bluetooth Explorer 嗅探器支持一键并发 以及紧密同步的捕获：
经典蓝牙 BR/EDR
低功耗蓝牙 （BLE）
Wi-Fi 2x2 802.11 a/b/g/n [ENT]
2.4 GHz 频谱 [PRO]
USB HCI （1 个端口）， UART HCI （2 个端口） 和 SPI HCI （2 个端口） [PRO]
逻辑信号 [PRO]
音频 I2S [PRO]
无线共存接口 2 （WCI-2） [PRO]
UART、SPI、I2C 和 SWD [PRO]

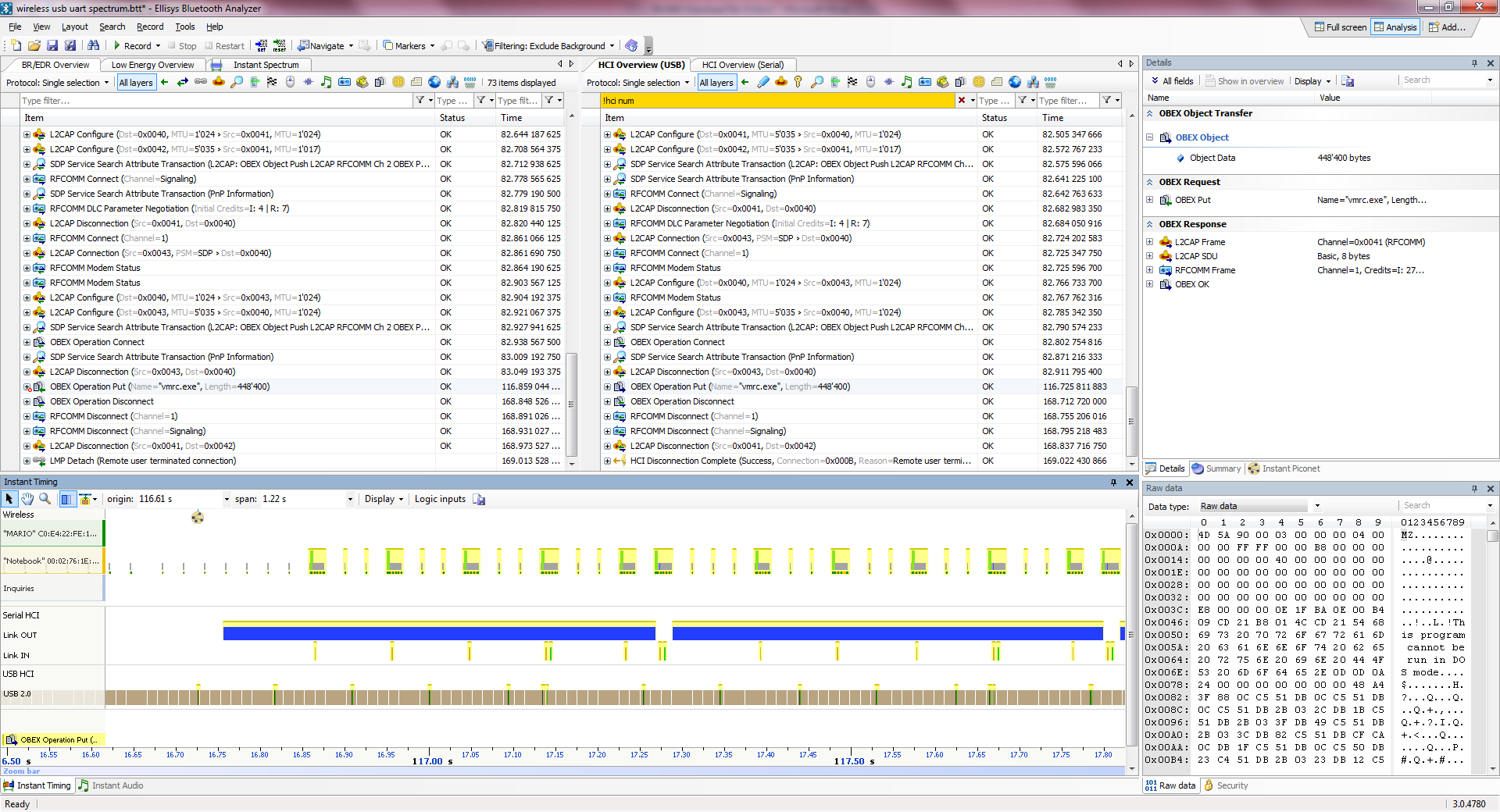

协议和配置文件

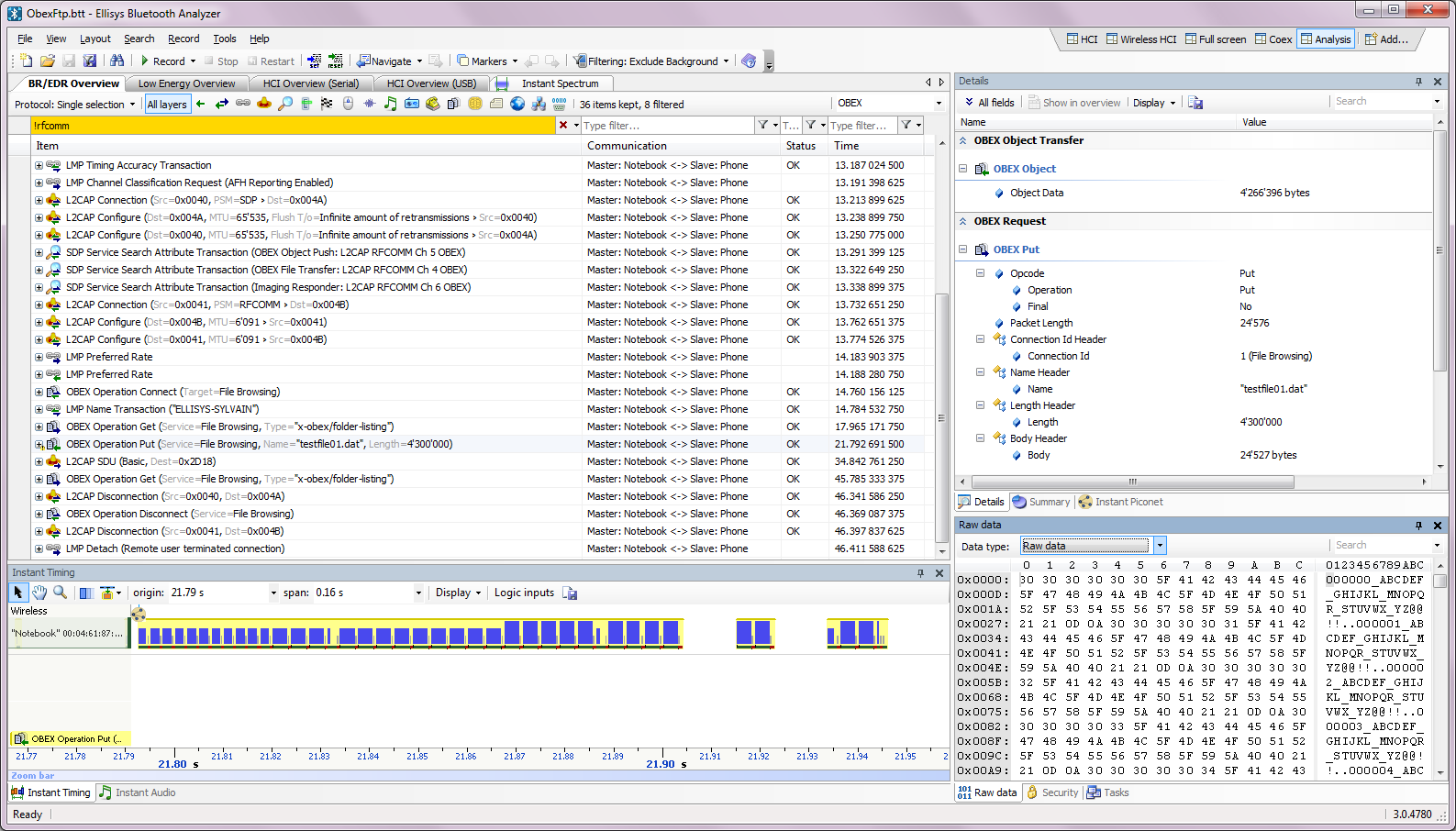

蓝牙协议和配置文件以易于理解的 Overview （概述） 窗口中面向高级过程的时间顺序格式 并在链接的 Details 视图中完全详细到最低位/字节级别。 Classic Bluetooth、Low Energy 和 HCI 流量以指定的 随着捕获的进行，实时概览。
为用户提供了各种控件，以轻松自定义任何 Overview，包括 强大的过滤和着色功能，旨在快速分离特定的 协议、配置文件或感兴趣的通信。可以呈现流量 在最高抽象级别，用户可以向下钻取以显示所有 中间级别，直到最基本的元素，例如仅数据包视图。

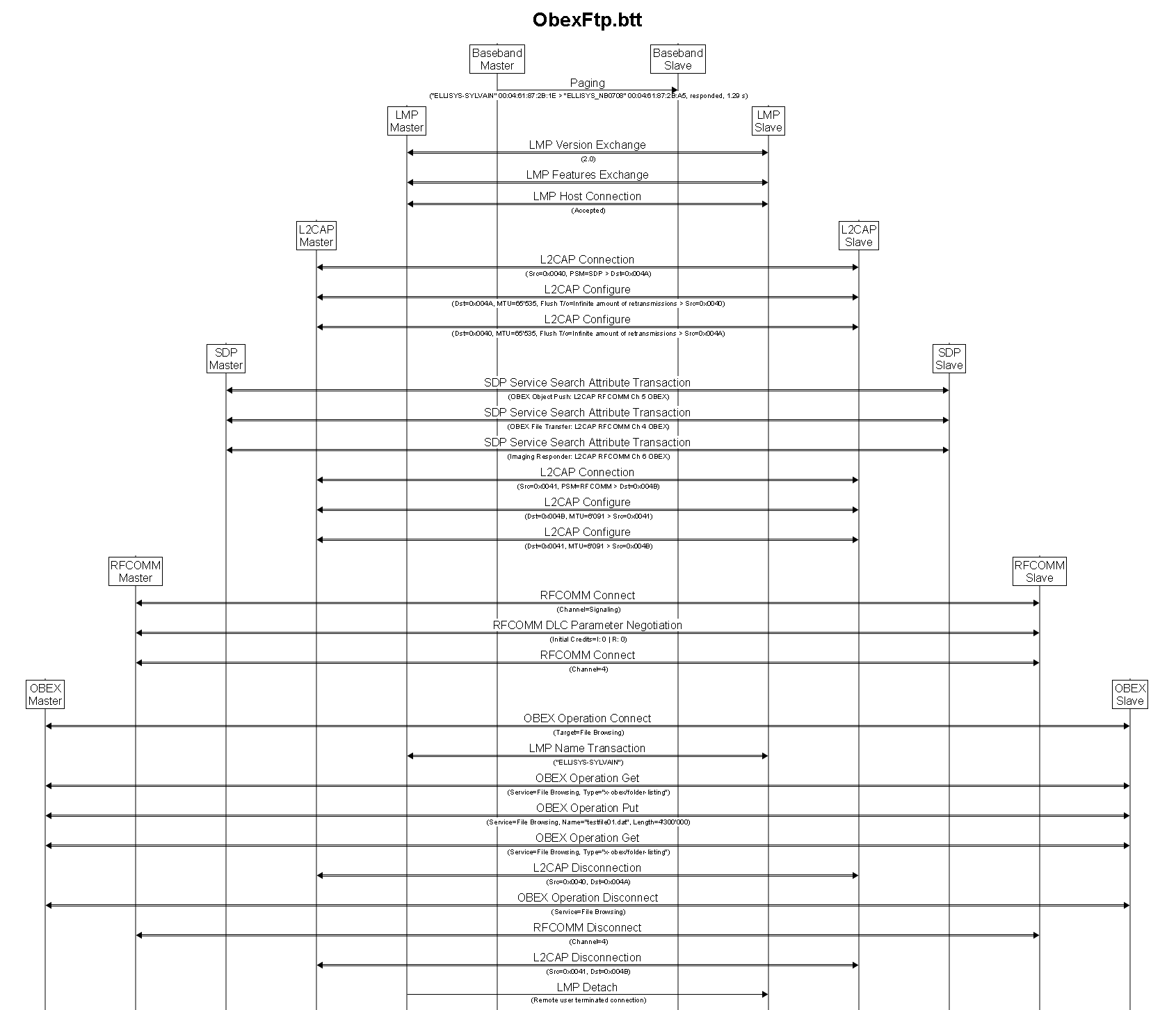

消息序列图
虽然分析器强大的协议和配置文件显示最 对于工程师来说，消息序列图通常是首选 创建报告或与规范专家共享技术信息 或其他通常不参与使用协议分析工具的程序。埃利希斯 解决方案是从以前的 筛选和注释的协议视图。通过这种方法，工程师可以包括 正是他们想要的信息，他们想要的方式，并创建一个清晰的 描述准确显示所需的信息。
HCI 分析 [PRO]
无线流量当然是调试中最有用的元素之一 适用于蓝牙工程师的信息，但适用于主机控制器接口 （HCI） 交通是获得清晰 以及情况的完整图片。
HCI 是由蓝牙规范定义的电气接口 用于主机控制器和无线电之间的通信。埃利希斯 BEX400 支持 USB HCI、UART HCI 和 SPI HCI 的捕获。任何和所有 HCI 流量 与无线流量同时捕获，精度相同 clock 实现完美的同步和时序分析，并显示在 高度优化的 Ellisys 分析软件。
在处理设备时，HCI 捕获也是一个非常方便的功能 实施 BR/EDR 安全简单配对 （SSP） 或 BLE 安全连接。Ellisys 分析软件自动 提取通过 HCI 交换的任何 Link Key 并使用它来解密无线 流量，所有这些都不需要任何用户交互。

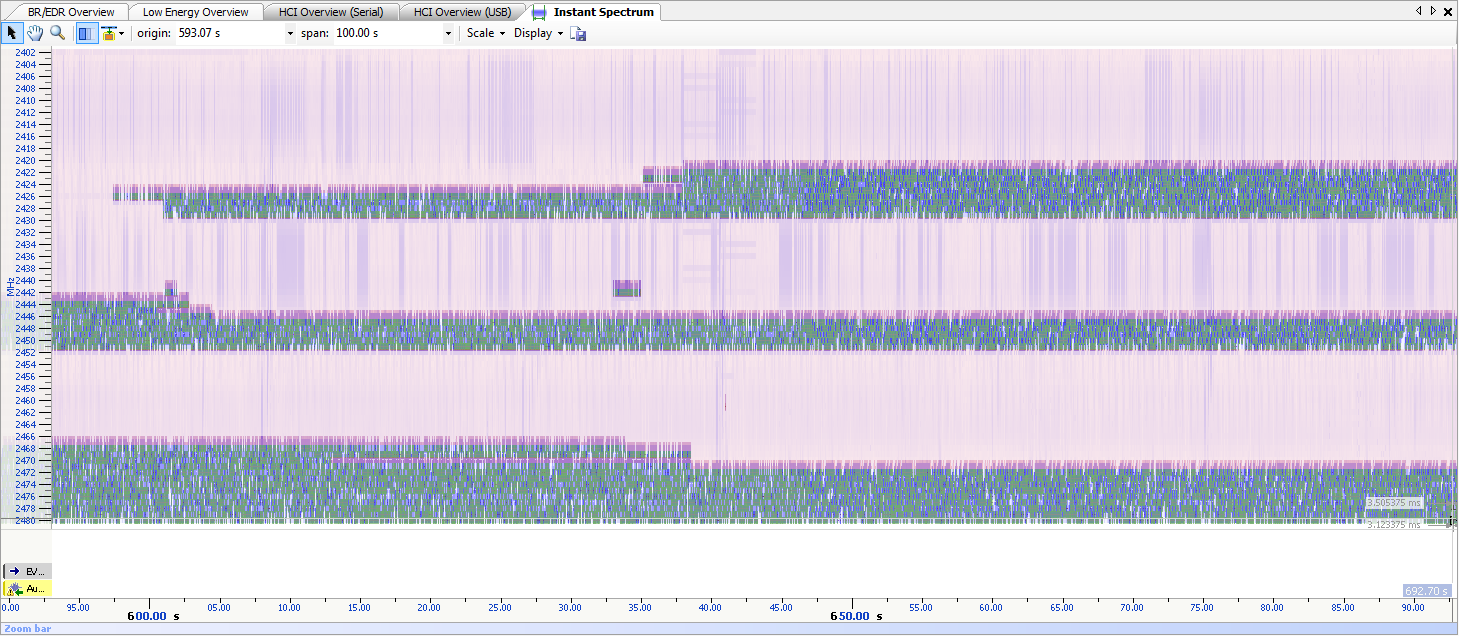

频谱分析 [PRO]
蓝牙使用的 2.4 GHz ISM 频段非常繁忙。的其他用户 该频段包括 Wi-Fi、LTE、ZigBee、ANT 和广泛的其他专有频段 以及商业技术。所有这些用户都会相互干扰，并且 通常需要更好地了解无线环境。
Ellisys 嗅探器提供的频谱显示是 共存调试、无线特性分析或仅用于可视化 RF 环境。它捕获所有蓝牙信道中的频谱信号强度 （RSSI） 具有高达 1 微秒的可配置精度，并显示此 信息与 Bluetooth 数据包同步。
逻辑分析 [PRO]
逻辑分析功能可以同步捕获任何逻辑信号 与无线和 HCI 流量。支持任何数字信号，包括 通用 I/O 或专用引脚，例如 TX/RX Active。另一个 此功能的许多应用程序都在跟踪设备的功率 使用专用硬件（如比较器）在各种状态下的消耗 用于确定是否超过了密钥阈值。

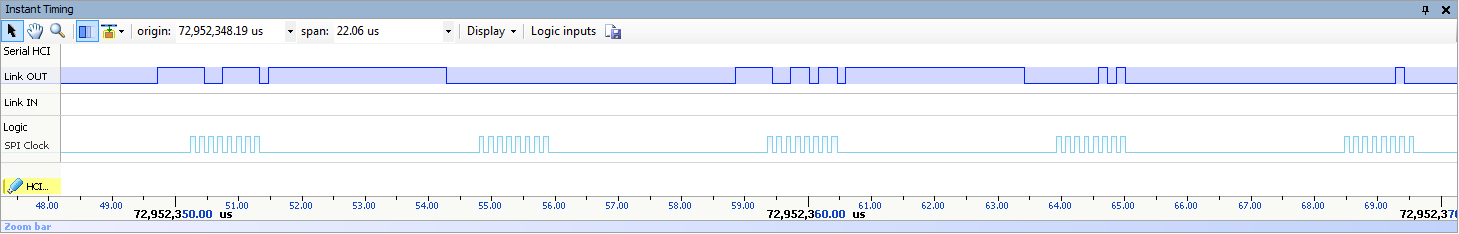

然后，可以以 5 纳秒的精度可视化这些信号并进行比较 在 Ellisys 强大的 Instant Timing 视图中使用其他捕获的流 软件。

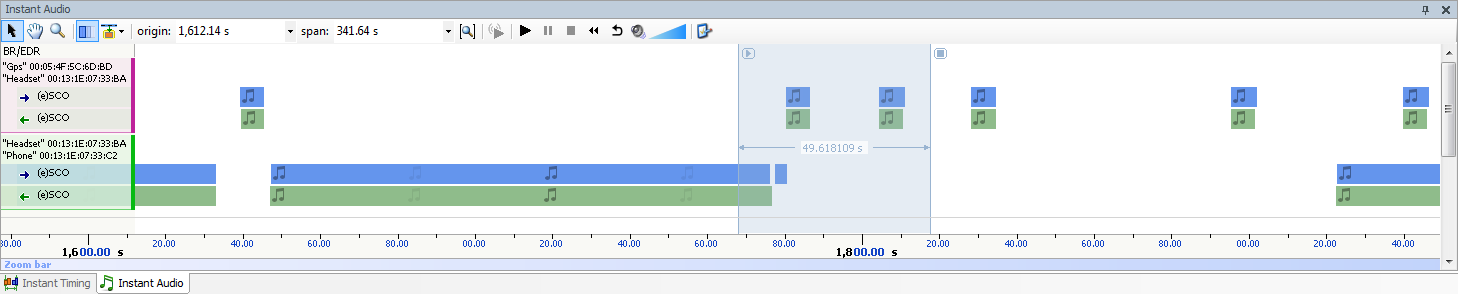

音频分析
即使在捕获期间，也可以轻松播放捕获的音频流。使用测试设备级 LC3 编解码器自动检测 LC3 流量，即使没有捕获 LC3 配置流量也是如此。查找包含特定音频部分或特定事件的数据包很容易完成。
可以播放通过 HCI 或音频 I2S 输入 [PRO] 捕获的音频。这样就可以对完整的音频链进行表征，包括提供给源的未压缩音频、无线传输的音频以及接收器设备上的解码音频。音频流可导出为 WAV 格式。
自动和长期捕获
有各种用户应用程序需要使用分析器 以自动化方式，通常由用户定义的软件应用程序控制 执行各种任务。这些应用可能包括长期测试 环境、将 Analyzer 集成到移动平台以及其他 使用模型。
得益于 Ellisys Digital 提供的易用性和稳健性 无线电，BEX400 是完成这些任务的完美系统。分析器可以 通过简单而强大的远程控制 API 进行控制（应用程序 编程接口）以编程方式启动/停止/保存捕获，以及 提取可用于各种目的的特定捕获信息， 包括 go/no-go 测试 ，无需任何人工操作。
独特的分割功能与 API 无缝协作，允许极长的捕获，将捕获分割成更小、更易于管理的 切片，同时保持从 capture 到 捕获。

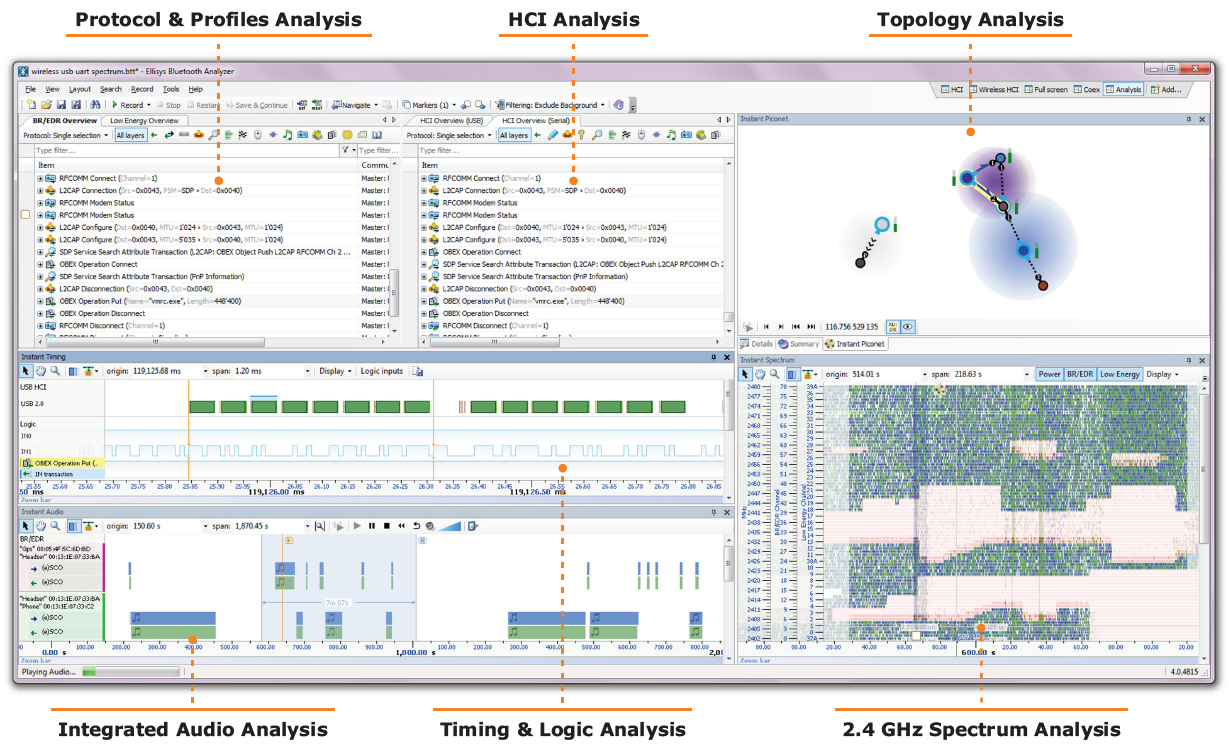

软件概述
在行动中查看它！
Ellisys 正在参与并赞助 Bluetooth UnPlugFest 活动， 因此，为每场活动提供设备和专业知识，以确保参与者 在正确的时间拥有正确的工具。UPF 也是了解我们革命性的全频带 Bluetooth Explorer 和其他行业领先的分析仪和测试仪产品的好机会。感受 免费注册并参加我们的一对一培训课程 以及我们的公开 Debug in Action 培训。

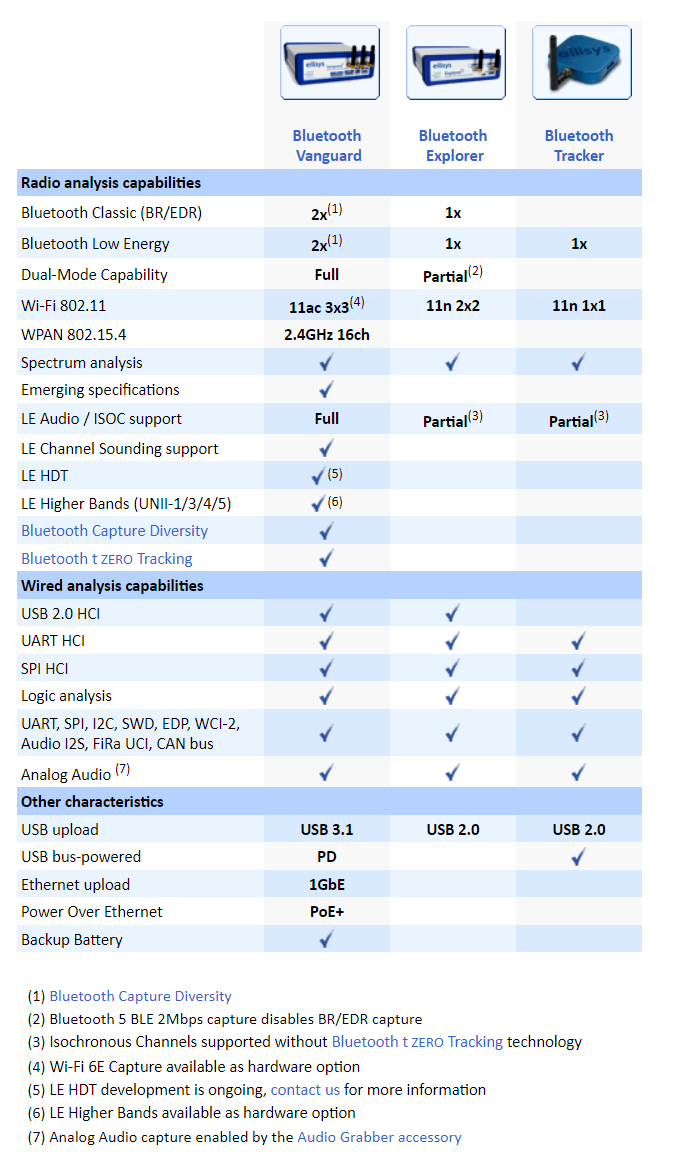

Ellisys蓝牙分析仪不同型号对比表
关键词:
系统规格
蓝牙捕获特性
Ellisys Rainbow™：业界首个宽带并发捕获所有蓝牙 渠道。于 2010 年推出。
频段：2.402-2.480 GHz
灵敏度范围：-90 至 +15 dBm
增益：可在 -30 至 +15 dB 范围内编程
调制方式：所有 BR/EDR/LE 调制（GFSK 1/2Mbps、p/4-DQPSK、8-DPSK）
基带： 支持蓝牙 5.2，可通过软件升级。提供对未发布规范的初步支持。
Wi-Fi 捕获特性
802.11 2x2 a/b/g/n（2 个数据流）
通道宽度 2.4GHz：20MHz 或 40MHz，可配置
信道宽度 5GHz：20MHz 或 40MHz
11n MCS 2.4GHz 20MHz 频道：0 到 15
11n MCS 2.4GHz 40MHz 频道：0 到 7
11n MCS 5GHz 20MHz 信道：0 到 7
保护间隔：800ns 和 400ns GI
帧编码：BCC（不支持 LDPC）
最大 AMPDU 大小：16,384 字节
Logic Capture 特性
最大带宽：20 MHz
采样精度：5 ns
支持的输入电压：1.8 至 7V
HCI 捕获特征
USB HCI 传输：低速、全速和高速，具有自动检测功能
UART HCI 传输：高达 8 Mbit/s，自动检测所有参数
SPI HCI 传输：高达 8 Mbit/s，自动检测所有参数
低速串行捕获特性
UART：高达 8 Mbit/s 的自动检测所有参数
SPI：高达 8 Mbit/s，自动检测所有参数
I2C：高达 1 Mb/s
SWD：高达 8 Mb/s
定时
时钟：±10ppm 频率精度，-10 至 +60 摄氏度 范围
BR/EDR/LE 时间戳精度：±125ns
Wi-Fi 时间戳精度：±1us
USB HCI 时间戳精度：±16.7ns
逻辑时间戳精度：±5ns
嵌入式存储器
128 MB 的 FIFO 内存
数据以高度优化的格式存储
分析数据真实上传 通过 USB 2.0 连接的时间
前面板指示灯
电源：设备开机
运行：执行请求任务的单元
Trigger：检测到触发事件
捕获：捕获 BR/EDR 和/或 LE 数据包
HCI：捕获的 HCI 数据包
前面板连接器
捕获：标准 SMA 母头
HCI：USB 2.0 标准 A 和 Micro-B
后面板连接器
计算机：USB 2.0 标准-B
电源：12-24 VDC，最大 18 W
触发器：SMA 输入和输出，50 Ω， 最大 5VDC
IO 探针： 支持 UART / SPI HCI、WCI-2 和逻辑分析
设备间：进出、支撑 连接多个单元
外壳
180 x 170 x 58 毫米（7.1 x 6.7 x 2.3 英寸）
1.0 千克（2.0 磅）
硬件升级
Ellisys Rainbow™ 引擎会随每个软件自动更新 release（无需用户干预）
维护和许可
终身免费软件更新 – 无维护费用
功能齐全的免费查看器软件 – 轻松共享带注释的跟踪 在计算机和同事之间，并重放捕获的流量
在任何计算机上使用 Ellisys 硬件 - 无需额外许可证
保证
两年有限保修 [STD 和 PRO]
三年有限保修 [ENT]
Ellisys 保留更改 产品，恕不另行通知。
最低要求
Intel Core、2 GHz 或兼容处理器
4 GB 的 RAM
1280 x 1024 显示分辨率，至少 65,536 色
USB 2.0 EHCI 主机控制器
Windows® 7 或更高版本
.NET 框架 4.6.1
欧洲总部
Ellisys SA
Chemin du Grand-Puits 38
CH-1217 Meyrin 日内瓦
瑞士
电话： | +41 22 777 77 89 |
美国总部
Ellisys Corporation
1206 E. Warner Rd.， Suite 108
Gilbert AZ， 85296
美国
美国免费电话： | 866 724-9185 |
亚洲总部
Ellisys HK Limited
南座 13A/F 香港九龙尖沙咀
广东道
17 号世界金融中心
电话： | +852 2272 2626 ） |
Available Configurations
| Radio Configuration | EDR | LE | DUAL |
| BR/EDR capture | X | X | |
| Low Energy capture | X | X(1) | |
(1) Bluetooth 5 BLE 2Mbps capture disables BR/EDR capture | |||
| Editions | Standard | Pro | Enterprise |
| Wideband Bluetooth capture | X | X | X |
| HCI capture | X | X | |
| Logic capture | X | X | |
| I2C, UART, SPI, SWD capture | X | X | |
| Spectrum capture | X | X | |
| Audio I2S capture | X | X | |
| WCI-2 capture | X | X | |
| Wi-Fi 802.11 a/b/g/n capture | X | ||
| Warranty | 2 years | 2 years | 3 years |
Ordering Information
| Description | Code |
Ellisys Bluetooth Explorer 400 Standard BR/EDR | BEX400-STD-EDR |
Ellisys Bluetooth Explorer 400 Standard Low Energy | BEX400-STD-LE |
Ellisys Bluetooth Explorer 400 Standard Dual Mode | BEX400-STD-DUAL |
Ellisys Bluetooth Explorer 400 Pro BR/EDR | BEX400-PRO-EDR |
Ellisys Bluetooth Explorer 400 Pro Low Energy | BEX400-PRO-LE |
Ellisys Bluetooth Explorer 400 Pro Dual Mode | BEX400-PRO-DUAL |
Ellisys Bluetooth Explorer 400 Enterprise BR/EDR | BEX400-ENT-EDR |
Ellisys Bluetooth Explorer 400 Enterprise Low Energy | BEX400-ENT-LE |
Ellisys Bluetooth Explorer 400 Enterprise Dual Mode | BEX400-ENT-DUAL |
Ellisys Bluetooth Explorer 400 Pro Upgrade | BEX400-PRO-UPG |
Ellisys Bluetooth Explorer 400 Enterprise Upgrade | BEX400-ENT-UPG |
Ellisys Bluetooth Explorer 400 Dual Mode Upgrade | BEX400-DUAL-UPG |
