Ellisys Bluetooth Tracker 超便携蓝牙 BLE 和 Wi-Fi 协议分析仪|Ellisys (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
业界首款宽带低功耗蓝牙嗅探器，可同时捕获 Wi-Fi 802.11 1x1 a/b/g/n、原始 2.4 GHz 频谱、 HCI （UART、SPI）、WCI-2、逻辑信号和音频 I2S。
要点
All-in-One：同时捕获低功耗蓝牙、Wi-Fi 1x1、原始频谱、 HCI 和逻辑，全部同步至亚微秒级精度
宽带捕获：坚如磐石地捕获所有低功耗蓝牙通道
极其紧凑：袖珍尺寸，尺寸为 7.5 x 7.5 x 1.7 厘米（2.9 x 2.9 x 0.7 英寸）
USB 供电：最终便携、方便且环保
可重新编程的数字无线电：通过简单的软件更新支持新规范，无需 硬件更改
Wi-Fi：同时调试您的 Wi-Fi a/b/g/n 和 BLE 连接，以及共存
原始 2.4 GHz 频谱捕获：表征无线环境和 可视化干扰
专业软件：使用广受赞誉、广泛采用且高度灵活的 Ellisys 多协议分析软件。
所有协议和配置文件：同类最佳的协议解码
逻辑分析：可视化数字信号，如 GPIO、中断、调试端口等，与您的 BLE 和 Wi-Fi 流量同时完美同步
免费维护：终身免费软件更新 以及带有解锁硬件的免费功能齐全的查看器软件 可以在任何计算机上使用
为要求苛刻的用户提供创新工具
袖珍型总线供电蓝牙跟踪器，旨在支持同时捕获和分析低功耗蓝牙和 Wi-Fi 通信，以及各种有线接口，包括逻辑信号、主机控制器接口 （HCI） 协议（UART 和 SPI）、音频 I2S 和 WCI-2，所有这些都通过广泛采用的 Ellisys 软件套件进行可视化。
“ 随着蓝牙技术的不断发展，至关重要的是，Ellisys 制造的蓝牙开发人员工具必须满足这些变化带来的需求，并支持致力于实施下一代蓝牙产品的工程师的测试需求，“Nordic Semiconductor 测试组高级研发工程师 Miles Louis Smith 说。.“多年来，我们一直在使用 Ellisys 蓝牙工具，我们很高兴看到 Bluetooth Tracker 及时上市，正好赶上蓝牙 5 和即将到来的物联网开发人员和设备浪潮。“
“ 我们很高兴听到 Ellisys 推出的全新蓝牙分析仪产品，“德州仪器 （TI） 无线连接解决方案软件产品经理 Sandeep Kamath 说。“他们的硬件和软件质量，以及他们持续支持最新蓝牙核心规范和配置文件的能力，使 Ellisys 的协议分析仪成为德州仪器 （TI） 在开发和测试低功耗蓝牙协议栈期间的重要工具。“
“ 新型蓝牙芯片的测试和表征 而最终产品是一个综合过程，需要一系列不同的工程设计 专业知识和一系列专门的分析工具，“Muthu 说 Kumar，Intel Corporation 无线固件工程师。“Ellisys 在此过程中发挥着重要作用，它提供清晰而完整的 了解不断发展的蓝牙技术的行为 从硬件和软件的角度来看，同时提供卓越的 易于使用。 “
业界首款可重构蓝牙数字无线电
凭借其创新的可重新配置无线电，Ellisys 嗅探器可以独特地 由软件更新以支持规范中的更改，而不 对硬件的任何更改，甚至无需用户的任何交互。 例如，这种灵活性允许添加下一代蓝牙基带 功能。 此外，Tracker 还附带终身免费的软件更新， 因此，所有客户都可以免费从这些很棒的附加功能中受益！
业界首款一体式嗅探器
捕获无线流量是蓝牙调试的一个非常重要的方面， 但其他信息对于理解大局同样重要。Ellisys Bluetooth Tracker 嗅探器支持一键并发 以及紧密同步的捕获：
低功耗蓝牙
Wi-Fi 1x1 802.11 a/b/g/n [企业版]
2.4 GHz 频谱 [Pro]
UART HCI （2 个端口） 和 SPI HCI （2 个端口） [Pro]
逻辑信号 [专业版]
无线共存接口 2 （WCI-2） [Enterprise]
在行动中查看它！
Ellisys 参与并赞助 Bluetooth UnPlugFest 活动， 因此，为每场活动提供设备和专业知识，以确保参与者 在正确的时间拥有正确的工具。UPF 也是了解 Ellisys 嗅探器运行情况的好机会。感受 免费注册并参加我们的一对一培训课程 以及我们的公开 Debug in Action 培训。

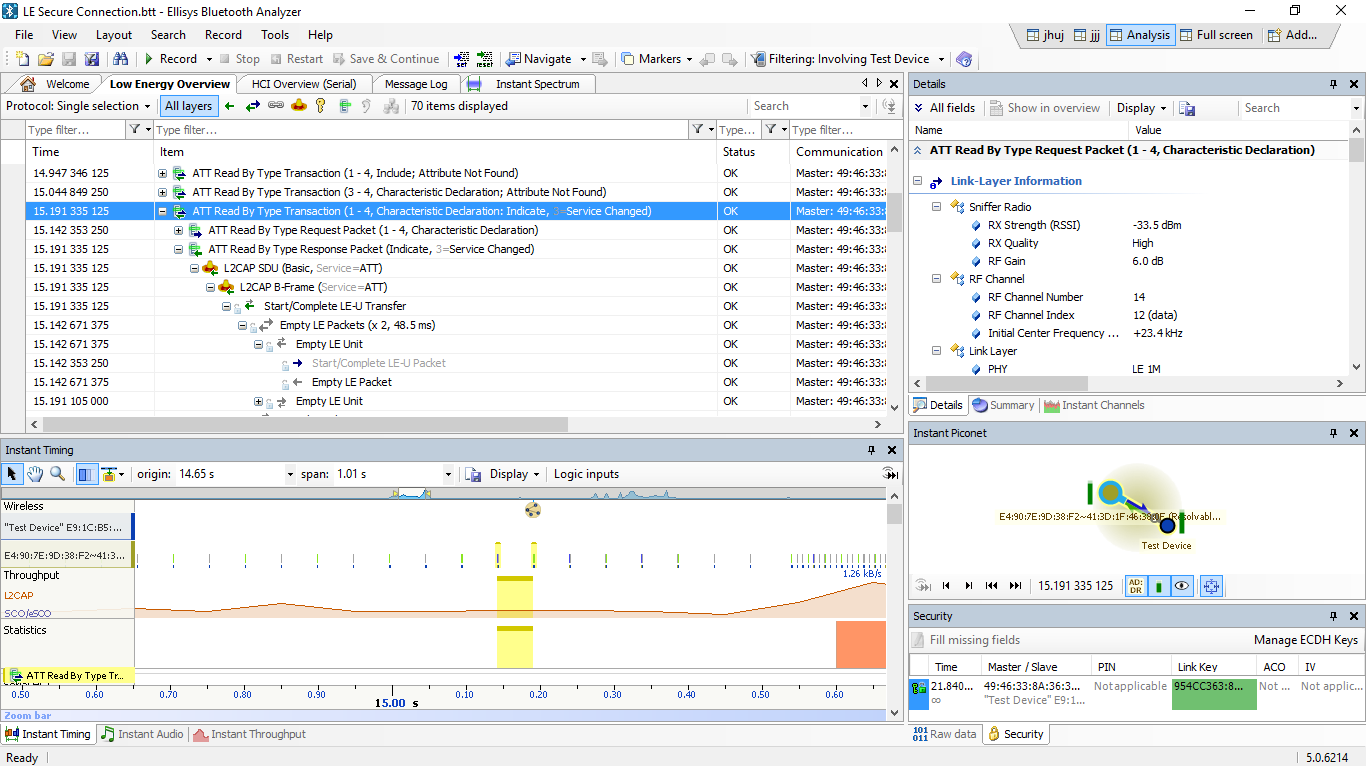

协议和配置文件
低功耗蓝牙、Wi-Fi 和 HCI 协议和配置文件以易于理解的 在各自的 Overview 窗口中使用面向高级过程的时间顺序格式 并在链接的 Details 视图中完全详细到最低位/字节级别。 所有流量都以指定的 随着捕获的进行，实时概览。
为用户提供了一组丰富的控件，可以轻松自定义任何 Overview，包括 强大的过滤和着色功能，旨在快速分离特定的 协议、配置文件或感兴趣的通信。可以呈现流量 在最高抽象级别，用户可以向下钻取以显示所有 中间级别，直到最基本的元素，例如仅数据包视图。

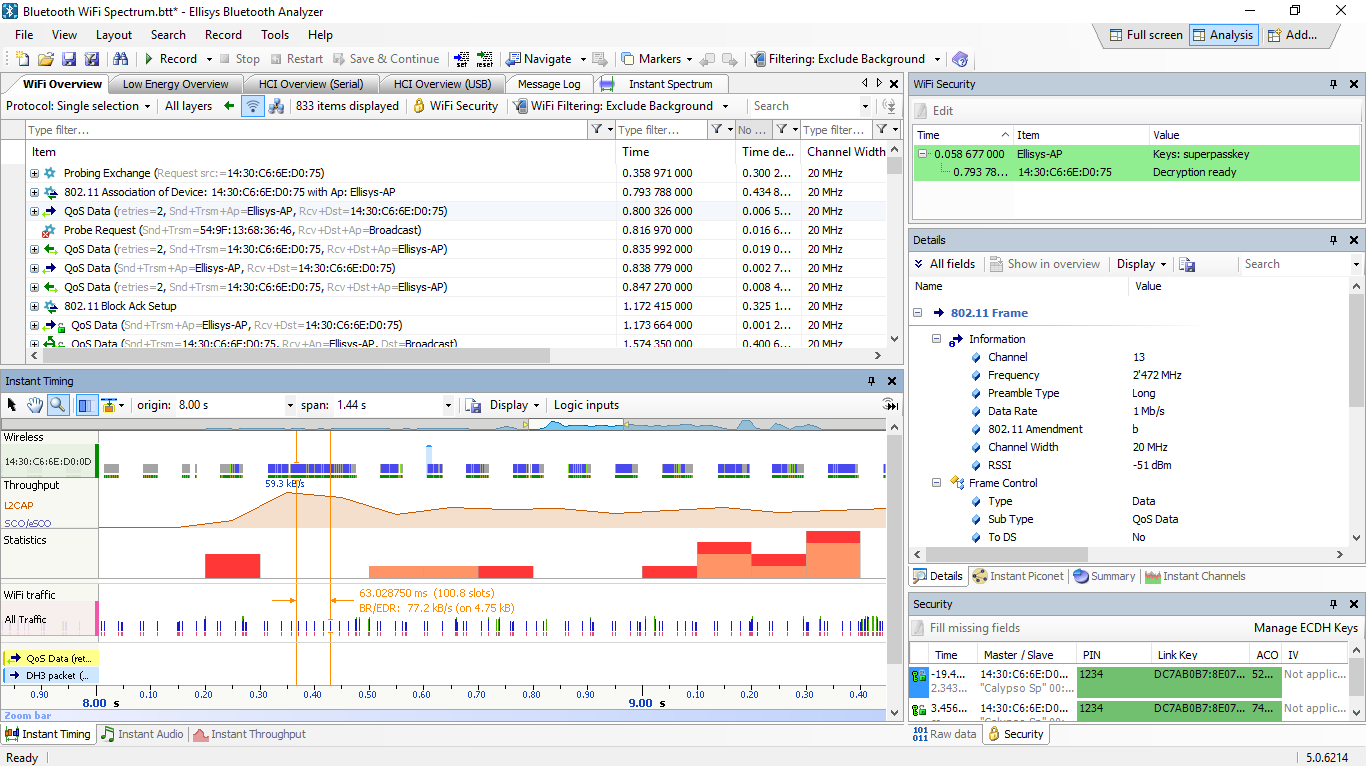

Wi-Fi 分析 [企业版]
Tracker 包括一个集成的 Wi-Fi 捕获功能，允许与分析仪捕获的所有其他有线和无线流量（低功耗蓝牙、逻辑信号、HCI）精确同步。Wi-Fi 流量显示在专用的“概述”窗口中，并以灵活且高度可配置的面向高级程序的格式按时间顺序显示。Wi-Fi 数据包显示在 Instant Timing 和 Instant Spectrum 窗口中，以提供对 Wi-Fi 序列、定时以及共存特征的准确和全面理解。方便的 Wi-Fi 安全视图允许输入密钥。各种导出允许以流行的第三方格式显示 Wi-Fi 协议。

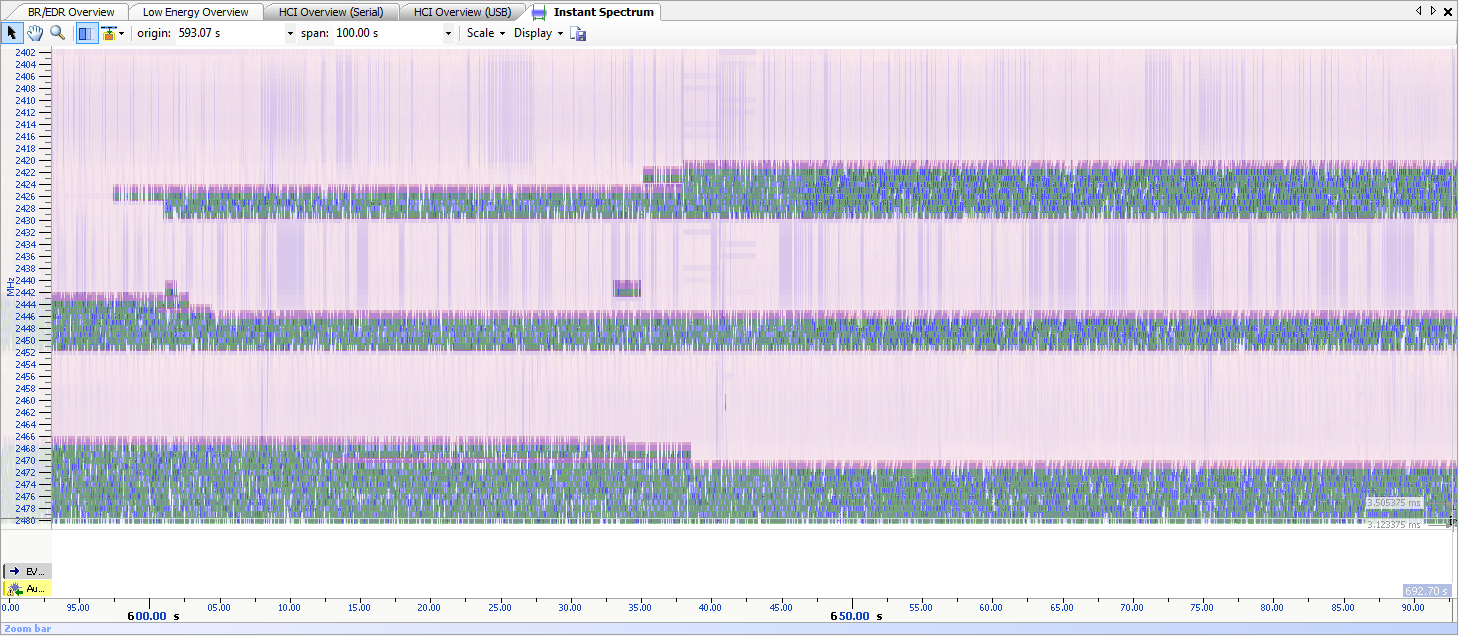

频谱分析 [Enterprise]
低功耗蓝牙使用的 2.4 GHz ISM 频段非常繁忙。的其他用户 该频段包括 Wi-Fi、LTE、ZigBee、ANT 和广泛的其他专有频段 以及商业技术。这些用户相互干扰，并且 通常需要更好地了解无线环境。
Instant Spectrum 显示屏是 共存调试、无线特性分析或仅用于可视化 RF 环境。它捕获并同步显示所有无线数据包，包括所有发射器的 RF 签名和信号强度 （RSSI），包括低功耗蓝牙和 Wi-Fi 传输，以及蓝牙频谱中的所有其他 RF。提供高达 1 微秒的可配置精度。

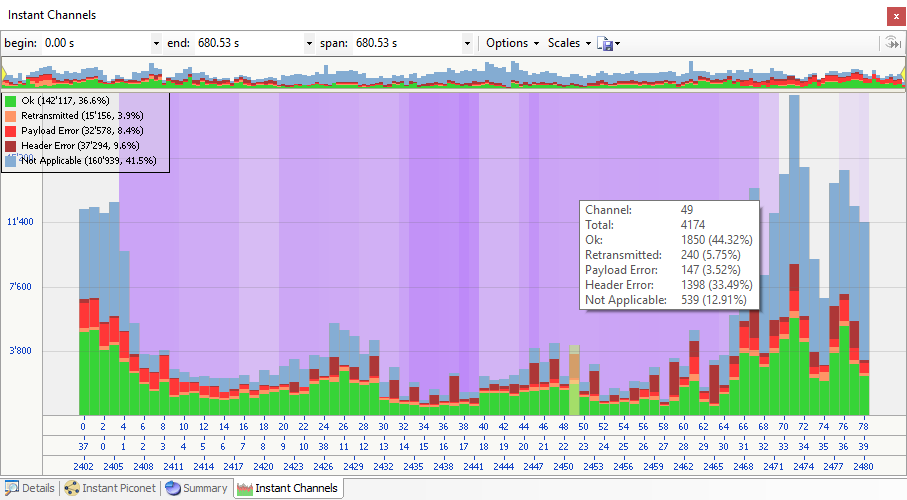

Instant Channels [标准]
导致根本原因的传输和接收问题对于了解低功耗蓝牙通信的可靠性至关重要。低功耗蓝牙运行的频谱与许多其他射频发射器非常繁忙，包括 Wi-Fi、电话通信设备，甚至微波炉。Instant Channels 视图在确定任何给定链路避开哪些通道、描述每个通道的传输错误和重传以及了解这些特征随时间的变化时非常有用。

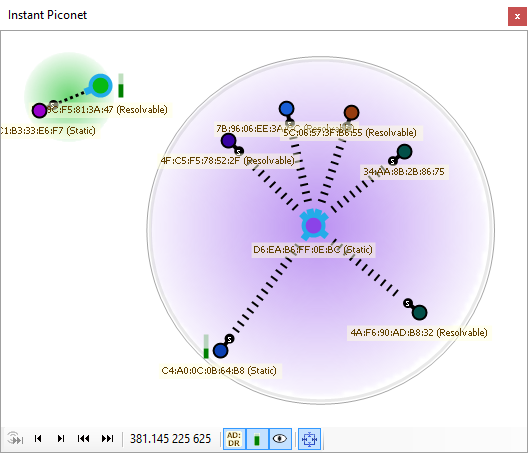

Instant Piconet [标准版]
一旦开始捕获，用户就会得到一个动态和直观的蓝牙拓扑结构描述。Instant Piconet 窗格显示设备、微微网和网状网络的图形表示，以及连接和拓扑特征、吞吐量和 RSSI 指示。在保存的跟踪上，用户可以逐步完成拓扑更改以可视化这些事件。
Instant Timing [标准]
时序问题是无线开发人员的主要关注点。低级时序错误会导致严重的应用程序问题，如果没有 Tracker 及其 Instant Timing 功能等适当工具，几乎不可能隔离。Instant Timing 窗格提供了一种独特而直观的方式来精确了解低功耗蓝牙和 Wi-Fi 流量、HCI 数据包、外部逻辑信号、吞吐量特征、错误和重传图形以及连接事件之间的各种时序特征。
低功耗蓝牙和 Wi-Fi 数据包按时间顺序从左到右显示，并按数据包的发送方进行唯一的颜色编码。
Instant Timing 窗格提供了各种 timing characterization 方法。提供了用于时隙定时、两种类型的定时光标、缩放和平移功能、详细的数据包飞越、器件的颜色代码分配以及许多其他强大的特性分析和导航功能的工具。
逻辑分析 [Pro]
逻辑分析功能可同步捕获多达 16 个逻辑信号 与任何其他捕获的无线和有线流量一起使用。支持任何数字信号，包括 通用 I/O （GPIO） 或专用引脚，例如 TX/RX Active。另一个 此功能的许多应用程序都在跟踪设备的功率 使用专用硬件（如比较器）在各种状态下的消耗 用于确定是否超过了密钥阈值。
然后，可以以 5 纳秒的精度可视化这些信号并进行比较 在 Ellisys 强大的 Instant Timing 视图中使用其他捕获的流 软件。

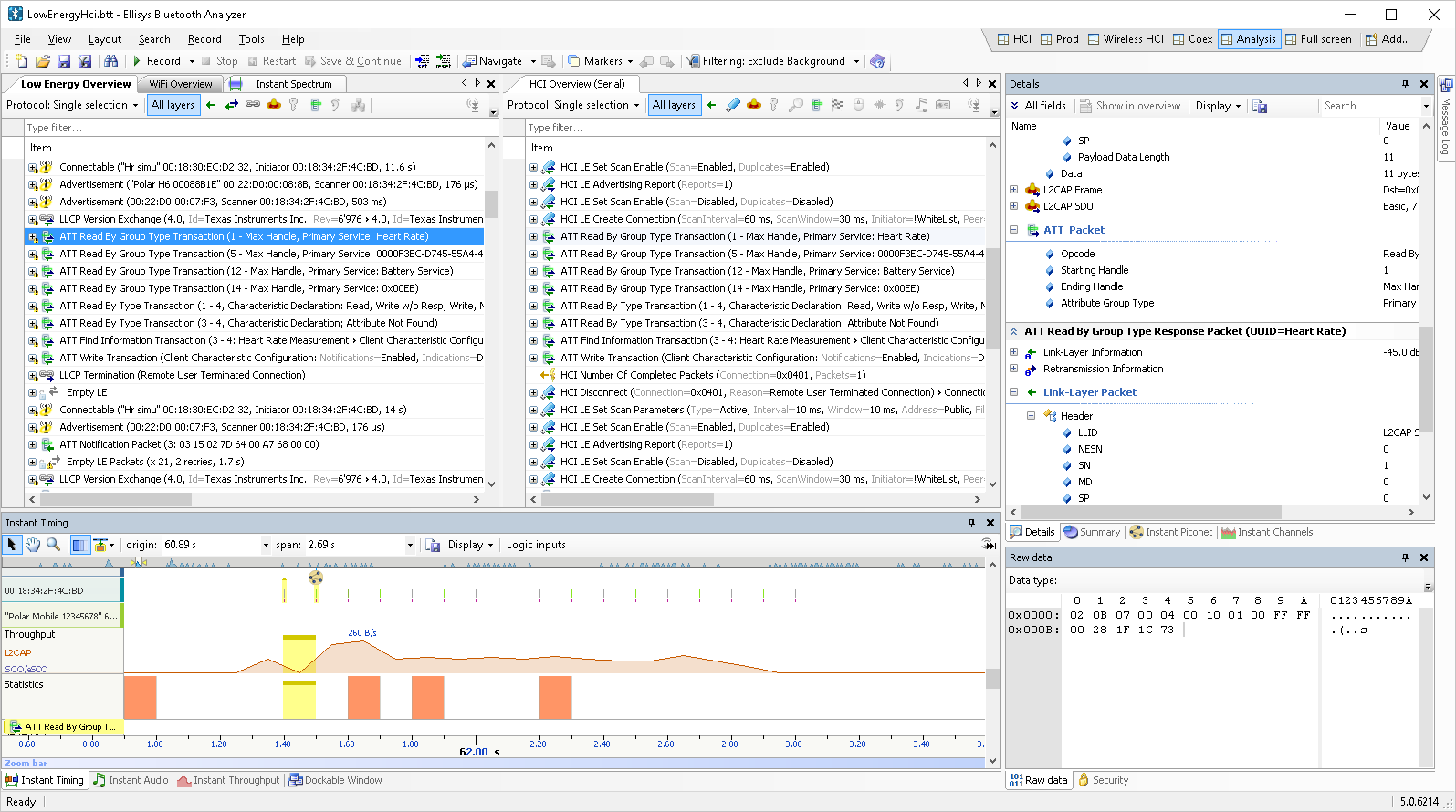

HCI 分析 [Pro]
无线流量当然是调试中最有用的元素之一 面向低功耗蓝牙工程师的信息，但主机控制器接口 （HCI） 交通是获得清晰 以及情况的完整图片。
HCI 是由低功耗蓝牙规范定义的电气接口 用于主机控制器和无线电之间的通信。追踪器 支持 UART HCI 和 SPI HCI 的同步捕获。所有 HCI 流量 与无线流量同时捕获，精度相同 clock 实现完美的同步和时序分析，并显示在 高度优化的 Ellisys 分析软件。
在处理设备时，HCI 捕获也是一个非常方便的功能 实施 BLE 安全连接。Ellisys 分析软件自动 提取通过 HCI 交换的任何 Link Key 并使用它来解密无线 流量，所有这些都不需要任何用户交互。

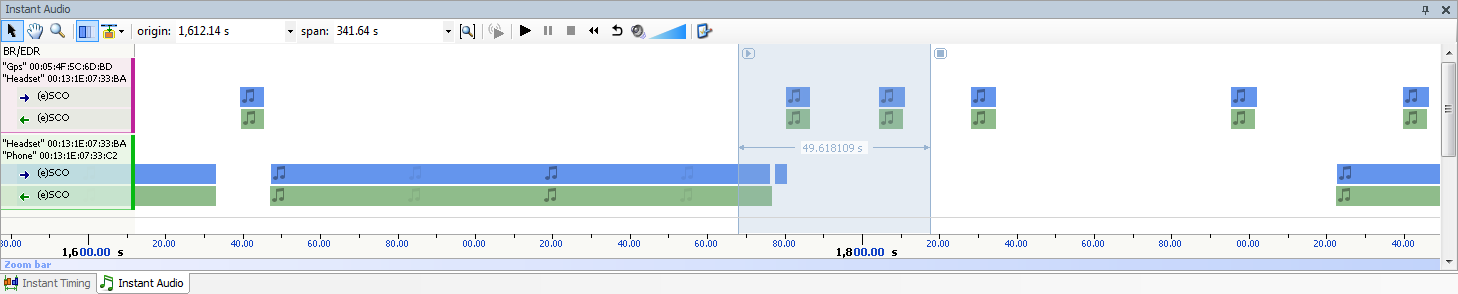

音频分析
即使在捕获期间，也可以轻松播放捕获的音频流。使用测试设备级 LC3 编解码器自动检测 LC3 流量，即使没有捕获 LC3 配置流量也是如此。查找包含特定音频部分或特定事件的数据包很容易完成。
可以播放通过 HCI 或音频 I2S 输入 [PRO] 捕获的音频。这样就可以对完整的音频链进行表征，包括提供给源的未压缩音频、无线传输的音频以及接收器设备上的解码音频。音频流可导出为 WAV 格式。
消息序列图
虽然 Tracker 强大的协议和配置文件显示是大多数 对于工程师来说，消息序列图通常是首选 创建报告或与规范专家共享技术信息 或其他通常不参与使用协议分析工具的程序。埃利希斯 解决方案是从以前的 筛选和注释的协议视图。通过这种方法，工程师可以包括 正是他们想要的信息，他们想要的方式，并创建一个清晰的 描述准确显示所需的信息。
自动和长期捕获
有各种用户应用程序需要使用分析器 以自动化方式，通常由用户定义的软件应用程序控制 执行各种任务。这些应用可能包括长期测试 环境、将 Analyzer 集成到移动平台以及其他 使用模型。
得益于 Ellisys Digital 提供的易用性和稳健性 无线电，Tracker 是完成这些任务的完美系统。分析器可以 通过简单而强大的远程控制 API 进行控制（应用程序 编程接口）以编程方式启动/停止/保存捕获，以及 提取可用于各种目的的特定捕获信息， 包括 go/no-go 测试 ，无需任何人工操作。
独特的分割功能与 API 无缝协作，允许极长的捕获，将捕获分割成更小、更易于管理的 切片，同时保持从 capture 到 捕获。
Ellisys蓝牙分析仪不同型号对比表
关键词:
系统规格
蓝牙捕获特性
Ellisys Rainbow™：所有 BLE 的宽带捕获 渠道
频段：2.402-2.480 GHz
灵敏度范围：-90 至 +15 dBm
增益：可在 -30 至 +15 dB 范围内编程
调制方式：所有 BLE 调制（GFSK 1 Mbps 和 2 Mbps）
基带： 支持蓝牙 5.2，可通过软件升级
Logic Capture 特性
最大带宽：50 MHz
采样精度：5 ns
支持的输入电压：1.8 至 3.3V
HCI 捕获特征
UART 传输：高达 8 Mbit/s，自动检测所有参数
SPI 传输：高达 8 Mbit/s，自动检测所有参数
Wi-Fi 捕获特性
802.11 1x1 a/b/g/n（1 个数据流）
信道宽度 2.4 GHz：20 MHz
信道宽度 5 GHz：20 MHz
11n MCS 2.4 GHz 20 MHz 信道：0 到 7
11n MCS 5 GHz 20 MHz 信道：0 到 7
帧编码：BCC（不支持 LDPC）
最大 AMPDU 大小：16,384 字节
定时
时钟：±10 ppm 频率精度，在 -10 至 +60 摄氏度范围内 范围
BLE 时间戳精度：±125 ns
Wi-Fi timestasmp 精度： ±1 us
逻辑时间戳精度：±5 ns
嵌入式存储器
128 MB 的 FIFO 内存
数据以高度优化的格式存储
分析数据真实上传 通过 USB 2.0 连接的时间
连接
SMA：用于 BLE、Wi-Fi 和频谱捕获的 RF 输入
逻辑：16 个逻辑信号捕获
同步：多单元同步端口
控制：USB 2.0 连接控制 PC
功率：可选 5V 电源输入，最大 3W
外壳
75 x 75 x 17 毫米（2.9 x 2.9 x 0.7 英寸）
100 克（0.2 磅）
硬件升级
Ellisys Rainbow™ 引擎会随每个软件自动更新 release（无需用户干预）
维护和许可
终身免费软件更新 – 无维护费用
功能齐全的免费查看器软件 – 轻松共享带注释的跟踪 在计算机和同事之间，并重放捕获的流量
在任何计算机上使用 Ellisys 硬件 - 无需额外许可证
保证
专业版和企业版两年有限硬件保修
Basic 和 Standard 版的一年有限硬件保修
Ellisys 保留更改 产品，恕不另行通知。
最低要求
Intel Pentium 4、1 GHz 或兼容处理器
1 GB 的 RAM
1280 x 1024 显示分辨率，至少 65,536 色
USB 2.0 EHCI 主机控制器
Windows® Vista SP2 或更高版本
.NET 框架 4.6.1
欧洲总部
Ellisys SA
Chemin du Grand-Puits 38
CH-1217 Meyrin 日内瓦
瑞士
电话： | +41 22 777 77 89 |
美国总部
Ellisys Corporation
1206 E. Warner Rd.， Suite 108
Gilbert AZ， 85296
美国
美国免费电话： | 866 724-9185 |
亚洲总部
Ellisys HK Limited
南座 13A/F 香港九龙尖沙咀
广东道
17 号世界金融中心
电话： | +852 2272 2626 ） |
Available Configurations
| Editions | Basic | Standard | Pro | Enterprise |
| Wideband BLE capture | X | X | X | X |
| BLE 1 Mbps | X | X | X | X |
| BLE 2 Mbps | X | X | ||
| BLE Long Range | X | X | ||
| BLE Advertising Extension | X | X | ||
| BLE Isochronous Channels | X(1) | X | ||
| Spectrum capture | X | |||
| WiFi 11n 1x1 | X | |||
| Logic capture | X | X | ||
| HCI capture (UART, SPI) | X | X | ||
| Audio I2S capture | X | |||
| WCI-2 capture | X | |||
| Timing view | X | X | X | |
| Piconet view | X | X | X | |
| Channels view | X | X | X | |
| Throughput view | X | X | X | |
| Audio view | X | X | X | |
| Warranty | 1 year | 1 year | 2 years | 2 years |
Isochronous Channels supported without Bluetooth t ZERO Tracking technology. For full Isochronous Channels / LE Audio support, see Ellisys Bluetooth Vanguard.
Ordering Information
| Description | Code |
Ellisys Bluetooth Tracker Basic | BTR1-LE-BAS |
Ellisys Bluetooth Tracker Standard | BTR1-LE-STD |
Ellisys Bluetooth Tracker Pro | BTR1-LE-PRO |
Ellisys Bluetooth Tracker Enterprise | BTR1-LE-ENT |
