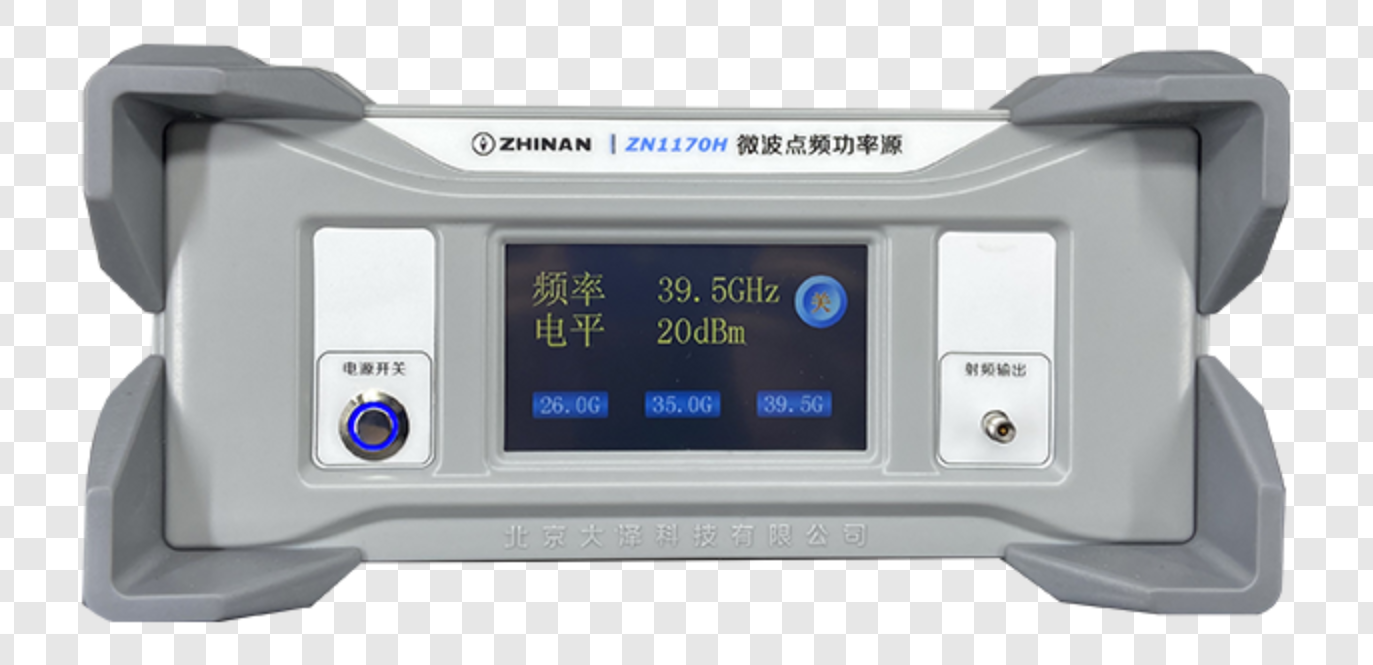

ZN1170H微波功率点频信号源，可有26GHz、35GHz、39.5GHz三个点频功率输出。
ZN1690C 14kHz至915MHz 屏蔽效能检测仪 |北京大泽 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
一、概述
ZN1690C屏蔽效能检测仪依据国家军用标准、保密标准、屏蔽方舱标准对各种屏蔽体的屏蔽效能要求、信息泄露的主要频段和信号传输的特点，选取14kHz(或150kHz)、434MHz及915MHz为测试频点进行测试。14kHz、434MHz及915MHz主要用于屏蔽室的屏效检测， 150kHz、434MHz及915MHz主要用于屏蔽方舱的屏效检测，该检测仪同时解决了定量和定点测试的要求，仪器本身体积小、重量轻、易携带、使用方便。
本测试仪的主要指标满足GJB 5792A-2021《军用涉密信息系统电磁屏蔽等级划分和测量方法》中A、B级屏蔽室和国家保密标准BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测量方法》中A、B级屏蔽室和GJB 6785-2009《军用电子设备方舱屏蔽效能测试方法》的测量要求。适用于机要系统、部队涉密单位和基层保障部队完成对现有在用屏蔽体和屏蔽装备的屏蔽效能进行检测、监测。
二、主要技术指标
1. 测量频率点：14kHz、434MHz、915MHz（用于屏蔽室测量）；
150kHz、434MHz、915MHz（用于屏蔽方舱测量）；
2. 屏蔽效能实测值有效范围20dBuV~100dBuV；
端电压测量误差≤±3dB；
3. 测量误差的距离范围（±5dB测量误差）
收发天线距离15cm时，14kHz（水平：±20cm，垂直：±5cm）；
434MHz（水平：±40cm，垂直：±50cm）；
915MHz（水平：±15cm，垂直：±20cm）；
收发天线距离20cm时，14kHz（水平：±30cm，垂直：±10cm）；
434MHz（水平：±40cm，垂直：±55cm）；
915MHz（水平：±20cm，垂直：±35cm）；
3. 屏蔽效能测量动态范围
在测量天线相距20cm校准时：
14kHz(150kHz)：>45dB；
434MHz：>75dB；
915MHz：>75dB；
在测量天线相距15cm校准时：
14kHz(150kHz)：>50dB；
434MHz：>80dB；
915MHz：>80dB；
注：若校准距离缩短，测量动态范围会更大。
4. 接口形式：SMA，输出阻抗50Ω；
5. 平均无故障工作时间不小于1000小时；
6. 测量分辨率：1dB；
7. 工作温度：0℃～40℃；
8. 工作湿度：≤80% RH；
9. 存储温度：-20℃～60℃；
10. 存储湿度：≤90% RH；
11.充电电源适配器电压：220V±10%；
12.功率：<2W；
13.尺寸：152×78.2×43.5 (长*宽*高mm)。
