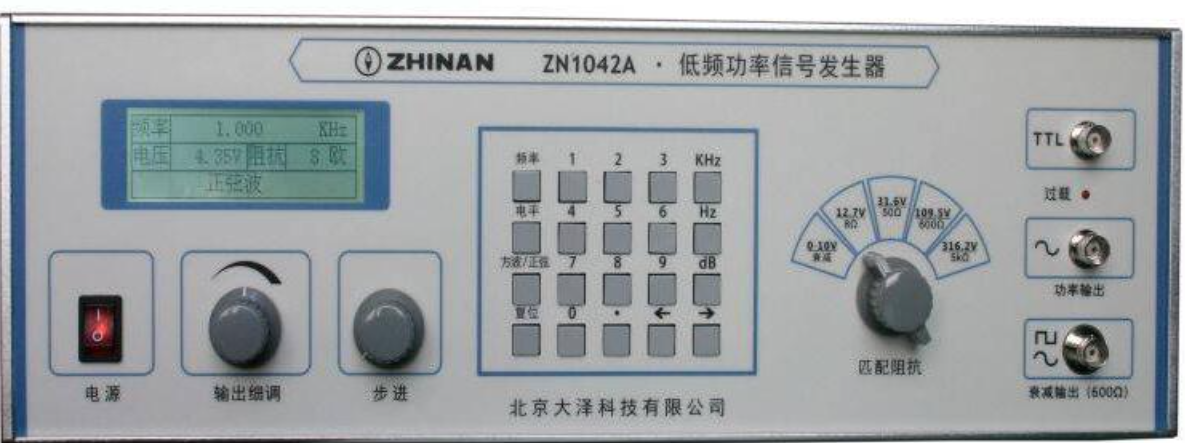

ZN1042A是一台宽频多功能低频功率信号发生器。由DDS数字频率合成产生，10Hz～1MHz正弦波信号、方波信号及TTL逻辑电平信号
失真度范围 0.1%-100%输入信号范围 100mv-300v
电电压范围：-72.5dB～+7.5dB
频率范围：5Hz～199.9kHz
超低失真输出
ZN1040C 1Hz至1MHz 低频功率信号发生器 |北京大泽 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ZN1040C是一台宽频多功能低频功率信号发生器。由DDS数字频率合成产生，1Hz~1MHz正弦波信号、方波信号及TTL逻辑电平信号，其正弦波信号具有频率稳定度高、失真小、频响好、以及标准的600Ω输出阻抗等特点。同时正弦波具有较大的输出功率，很小的波形失真，准确的输出电压。具有8Ω、50Ω、600Ω、5kΩ四种匹配阻抗。输出电压为0.1mV~200V。屏显采用LCD，操作简便。本仪器是一台性价比极高的通用测量仪器，可供工厂、实验室、科研单位、大专院校使用，是一台用途很广的教学仪器。
1、频率：
频率范围1Hz～1MHz
频率准确度：＜±0.003% ±0.5Hz
频率稳定度：5×10-6/小时
2、正弦波电压输出：
电压范围：0～200V（连续可调）
额定电压输出：
匹配阻抗：8Ω档：f=10Hz～500kHz不小于6.3V；
50Ω档：f=10Hz～500kHz不小于20V；
600Ω档：f=10Hz～500kHz不小于63V；
5kΩ档：f=10Hz～200kHz不小于200V。
额定电压误差≤±1dB
屏显电压误差：在各档标称值范围内＜±5% ±1V
额定电压失真：f=20Hz～20kHz≤0.5%
3、额定功率输出：
匹配阻抗：8Ω、50Ω、600Ω、5kΩ四种。
额定匹配功率：≥5W
8Ω档：f=10Hz～500kHz≥6.3V；
50Ω档：f=10Hz～500kHz≥15.8V；
600Ω档：f=10Hz～500kHz≥55V；
5kΩ档：f=10Hz～200kHz≥158V。
额定功率失真：20Hz～20kHz≤0.5%
额定功率时电压误差：≤±1.5dB
4、衰减输出：
电压：0～6V（开路）
阻抗：600Ω±10%
电压失真：10Hz～200kHz＜0.5%
衰减器误差：0～80dB±1dB f≤500kHz
5、脉冲信号：
方波输出：0～20VP-P
方波上升、下降：f=10kHz VP-P =20V 小于0.7μs
方波顶部倾斜：f=100Hz 小于7%
TTL信号幅度：高电平4.5V±0.5V，低电平小于0.3V
TTL信号下降时间：＜0.2μs
TTL带负载能力：≥25mA
6、尺寸：134×360×420mm
7、重量：约11.5kg
