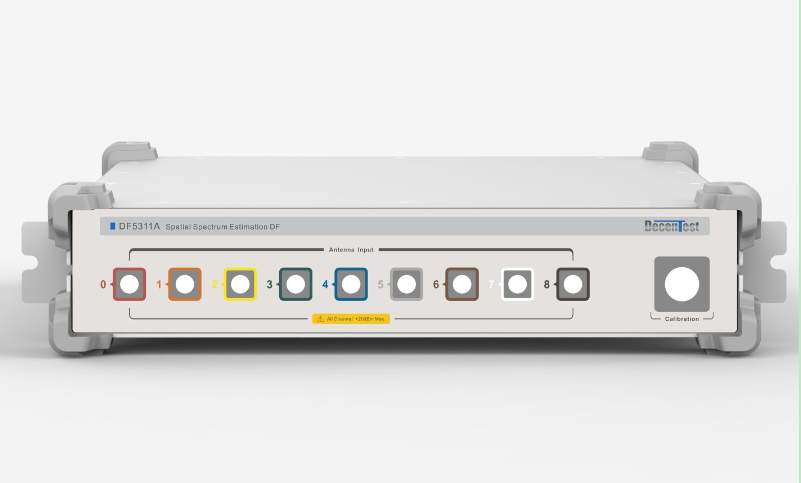

频率范围 20MHz～8GHz频率稳定度 ≤1×10-7测向体制 九通道空间谱估计或九通道相关干涉仪测向带宽 40MHz/80MHz三阶截获点 ≥25dBm（低失真模式）二阶截获点 ≥65dBm（低失真模式）相位噪声 ≤-115dBc/Hz@10kHz（f=1GHz）
频率范围 20MHz～8GHz频率稳定度 ≤1×10-7测向体制 九通道空间谱估计或九通道相关干涉仪测向带宽 40MHz/80MHz三阶截获点 ≥25dBm（低失真模式）二阶截获点 ≥65dBm（低失真模式）相位噪声 ≤-115dBc/Hz@10kHz（f=1GHz）
频率范围 20MHz～8GHz频率稳定度 ≤1×10-7测向体制 双通道相关干涉仪测向带宽 40MHz三阶截获点 ≥10dBm（低失真模式）二阶截获点 ≥50dBm（低失真模式）相位噪声 ≤-105dBc/Hz@10kHz（f=1GHz）
DF3300A 20MHz至8GHz 双通道测向接收机 测向带宽80MHz|德辰科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
DF3300A双通道测向接收机
产品概述
DF3300A双通道测向接收机由德辰科技自主研制，采用一体化数据处理技术（数据采集、FPGA+DSP高速处理测向数据），有效提高了测向时效。具有测向速度快、测向精度高等特点，适合固定和移动/车载应用。
典型指标
| 项目 | 指标参数 |
|---|---|
| 频率范围 | 20MHz～8GHz |
| 频率稳定度 | ≤1×10-7 |
| 测向体制 | 双通道相关干涉仪 |
| 测向带宽 | 80MHz |
| 三阶截获点 | ≥10dBm（低失真模式） |
| 二阶截获点 | ≥50dBm（低失真模式） |
| 相位噪声 | ≤-110dBc/Hz@10kHz（f=1GHz） |
| 中频/镜频抑制 | ≥90dB |
| 噪声系数 | ≤15dB（低噪声模式） |
| 供电方式 | DC18～36V |
| 工作温度 | -20℃～+55℃ |
| 物理尺寸 | 460mm（深）×482（宽）×88（高） |
