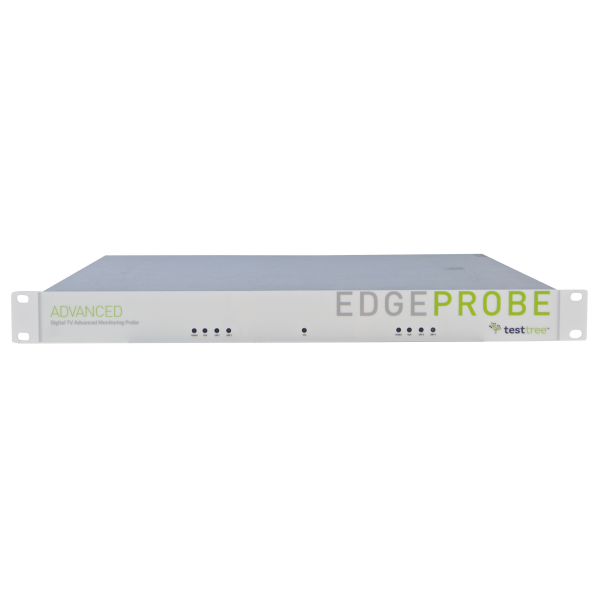

EdgeProbe Advanced ISDB-T/Tb 四通道高级监测探头 40至1000 MHz 带宽6/7/8MHz |TestTree (在产)

精确的 ISDB-T/Tb 射频信号质量监测器

信号电平、MER、SNR、BER 每层 A/B/C

调制参数：TMCC、层 A/B/C

射频频谱和星座显示

射频肩部衰减

TX 或接收区域中的 SFN 监视器

传输站点 SFN 监视器：快速识别哪个 TX 站点导致了 SFN 问题！

• 射频帧延迟和漂移

• 载波频率偏移和漂移

• 调制器之前：BTS 流完整性

SFN 重叠接收区域监视器：通道脉冲响应（回声延迟和电平警报阈值）– 使用 TestTree 独特的回声模式监视器

TS 通过 ASI/IP 接口进行监控和转发

通过ASI和IP输入（最多4个在1RU中）在头端输出和TX站点输入处监控TS和BTS基带分配链路

通过 ASI 或 IP 输出转发分析的 TS

IP 数据链路上的 VLAN 支持

完整的 TS & BTS 监视器

ETSI TR 101 290 优先级 1、2、3

BTS 监控器：IIP 数据包和 TMCC 警报

QoS指标（可选）：服务可用性错误和服务降级错误

验证区域化：服务计划视图、PID/服务存在、加扰

服务和组件比特率

用于置信度监控的转码解决方案：

结合 TRANSBOX 设备，EdgeProbe 可以提供服务转码并转发到第三方分析系统

在 EdgeProbe 的控制下，TRANSBOX 执行：

– 从输入 TS 中提取业务（SPTS 或 MPTS）

– 实时音频/视频转码：1 至 10 Mbps 输出比特率

– 通过 IP 数据转发转码的 SPTS

32 GB 内部存储（1RU 中最多 4 个）

警报日志长达 6 个月

长达 6 个月的 RF 参数趋势

TS 录制（手动触发）

内部 GNSS 接收器（硬件选项）

生成用于 SFN 同步测量（SFN 漂移、频率偏移）的内部 1PPS 参考信号

GPS & GLONASS 支持

双电源（硬件选项）：

可以在设备上安装额外的电源，以确保电源冗余

远程连接

兼容所有网络监控系统，提供强大的网络警报和诊断工具：监控全球趋势并预测可能的故障。

兼容的 SNMP v2c 和 v2c INFORM，用于警报和设备配置

Web GUI 访问：支持低带宽 Internet 连接（3G、GPRS）

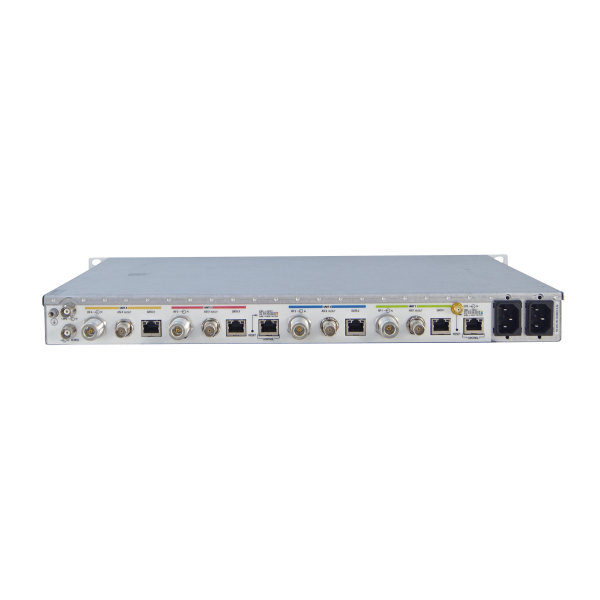

接口

• 射频

• *

• 连接器输入

• 多达 4 个 RF 输入（默认 F 型母头 75 Ω，或可选的 N 型母头 50 Ω）

• 标准

• ISDB-T/TB

• 频率范围

• 40 至 1000 MHz

• 敏感性

• -80 至 -5 dBm;射频锁定低至 -80dBm

• 通道带宽

• 6、7 和 8 MHz

• 控制

• 高达 2 个千兆以太网，用于 Web GUI、SNMP-V2C

• 传输流 （TS）

• 多达 4 个 ASI 输入/输出（BNC 型母头 – 75 Ω）

• *

• 高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）

• GNSS 和时间参考

• 1 个 GNSS 天线输入（SMA 型 – 50 Ω）（GPS/GLONASS）硬件选项，3.3V 天线上电

• *

• 1 个 1PPS 输入（BNC 型母头 – 50 Ω）

• *

• 1x 10MHz 输入（BNC 型母头 – 50 Ω）

监控功能

• 射频监控器

• *

• 解调状态

• 锁定 / 解锁

• 信号电平

• -90 至 -5 dBm：测量范围

• MER

• 0 至 40 分贝

• 信 噪 比

• 0 至 40 分贝

• 误码率

• 后 Viterbi、后 RS 每层 A/B/C

• 调制参数

• TMCC，A/B/C 层

• .

• 射频频谱和星座显示

  RF 肩部衰减

• RX 站点的 SFN 监控器

• SFN 重叠接收区域中的通道脉冲响应 （CIR） 监控：回声延迟和功率电平警报掩码

  使用 TestTree 独特的 Echo Pattern 监视器：即使主要（最强）回声发生变化，也能在错误识别中提供更可靠的回声！

• TX 站点的 SFN 监视器

• 快速识别导致 SFN 问题的 TX 站点！

  时间同步：RF 帧漂移

  频率同步：载波频率偏移（±1 Hz，分辨率 0.1 Hz）

• BTS 监视器

• IIP、TMCC 数据包监控

• TS 显示器底座

• ETSI TR 101 290 优先级 1 和 2

• TS Monitor 高级版

• ETSI TR 101 290 优先级 3，QoS （SAE/SDE）

• 服务计划

• 验证区域服务、服务和PID比特率、加扰、服务和PID存在

• 扫描

• 通过 1 个 RF 输入按顺序监控多个通道频率

• 扩展内存

• 高达 4 个 32 GB 的内部存储空间，用于：长达 6 个月的事件日志、长达 6 个月的趋势、TS 记录

物理的

• 高度（1 个或 2 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：145 毫米/5.7 英寸

• 高度（4 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：300 毫米/11.8 英寸

• 格式：1 RU （19“），电源：100-240 VAC ±10%

• 功耗：每个主动监控单元 10 W

• 冗余电源（硬件选件）
