自定义信号滤波控制单元 DC ~ 26.5GHz（可扩展至40GHz）|德辰科技 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
自定义信号滤波控制单元
产品概述

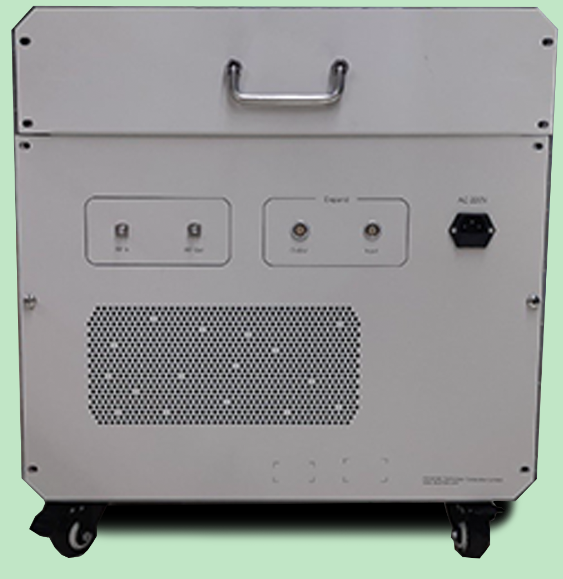

可移动式滤波控制单元滤波单元，根据实际应用场景，分为机柜式滤波单元和机箱式滤波单元。当测试系统为全功能时，采用机柜式滤波器，可将所有需要频段的滤波器进行集成；当测试系统只具备部分认证测试功能时，可采用机箱式滤波单元，节约系统成本。机柜式滤波器单元由于功耗较大，单独进行供电，并通过DT2X00SCU系列测试控制箱通过扩展线缆进行程控。机箱式滤波单元功耗较小，通过DT2X000SCU控制箱的扩展线缆进行供电和程控。
产品参数
频率范围：DC ~ 26.5GHz（可扩展至40GHz）
端口承受功率：5W（CW）
射频开关切换时间：20ms（典型值）
通道间隔离度：大于65dB
主信号抑制度：大于70dB
端口驻波比：1.5@6GHz
程控接口：自定义扩展程控接口
整机功耗：60W（机柜式），20W（机箱式）
整机重量：≤30KG（机柜可移动式），≤10KG（机箱式）
产品优势
满足标准频段滤波器组，保证此频段内任一频点的二次谐波及以上高测试动态范围；
支持射频控制端口拓展，可根据需要通过添加拓展控制箱实现多级拓展；
具备风扇，用于内部核心控制电路、电源等风冷散热。
自主设计的机柜式滤波器组；
采用自主研发的拓展板，由DT2X00SCU进行扩展程控；
内置AC-DC开关电源，保证供电稳定；
支持端口扩展功能，另提供自定义路径，用户可根据需求自行更换或者增加滤波器，并通过测试系统配套软件进行路径自定义。
应用场景
主要应用于测试实验室，满足SRRC/CE/FCC/MIC认证测试关于信号滤波的要求，
5GNR-SA/NSA/MIMO/CA/SUL的法规认证测试
2G/3G/4G法规认证测试
NB-IoT法规认证测试
eMTC的法规认证测试
BT/WIFI的法规认证测试
关键词:
厂家联系方式：
400-702-9798
公司主页：http://www.decentest.com
电子邮箱：service@decentest.com
地址：北京市海淀区中关村东路18号财智国际大厦C座6层
邮编：100083
电话：010-82600218
传真：010-82600220
