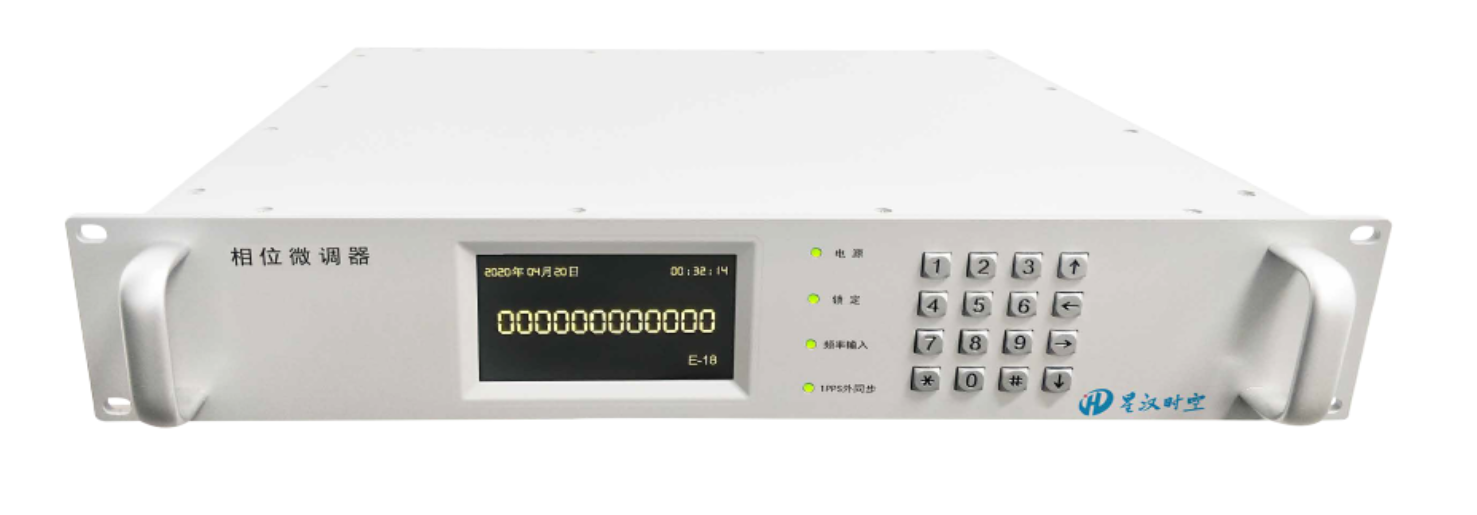

具备频率和相位精密调整的功能; 具备同步参考秒脉冲信号的功能; 输出调整后的高稳5\10MHz频率信号; 具备设备面板调节和远程控制的功能; 前面板指示输入输出信号的工作状态,并显示主要工作参数; 具有监控状态输出,通过网口主动上报设备工况信息。
通过北斗/GPS授时获取标准时间; 可同时进行8路NTP/PTP信号测量; 可设置待测信号的IP地址和本机IP地址; RS-232口实时输出各通道原始测量数据; 提供上位机软件,实时采集、处理和存储测量结果。

TM-TF01C 综合时频测试仪 |星汉时空 (在产)



  1563937122519035508.png    单向授时功能,实时接收北斗授时信号获取标准时间;

  1563937122519035508.png    内置铷钟(锁高稳晶振),作为内部时基信号;

  1563937122519035508.png     支持外1pps和10MHz参考信号的输入;

  1563937122519035508.png     输出1pps、10MHz、B码和NTP(监控口兼);

  1563937122519035508.png    支持1pps、B(DC)、B(AC)、NTP/PTP、E1、TOD等多类时间信号测量;

  1563937122519035508.png    能够对常用频率信号的功率、频率准确度和频率稳定度测量;

  1563937122519035508.png    能够在液晶面板上实时显示测量结果(触摸屏);

  1563937122519035508.png    内置电池,可以维持2小时测试;

  1563937122519035508.png     能够将测量结果存储到设备内,并支持USB导出。



参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

TM-TF01C是一款功能全面、性能优越的时间频率信号测试设备。其利用卫星授时接收标准时间信号作为参考,并内置铷钟作为时钟源,实现对1pps、B码、NTP、E1等常用时间信号,以及5MHz、10MHz等频率信号进行测量,并按照检定要求计算校准。该设备具有体积小、精度高、测量快等特点,满足国防和计量领域的移动校准需求。




主要特点

  1563937122519035508.png    单向授时功能,实时接收北斗授时信号获取标准时间;

  1563937122519035508.png    内置铷钟(锁高稳晶振),作为内部时基信号;

  1563937122519035508.png     支持外1pps和10MHz参考信号的输入;

  1563937122519035508.png     输出1pps、10MHz、B码和NTP(监控口兼);

  1563937122519035508.png    支持1pps、B(DC)、B(AC)、NTP/PTP、E1、TOD等多类时间信号测量;

  1563937122519035508.png    能够对常用频率信号的功率、频率准确度和频率稳定度测量;

  1563937122519035508.png    能够在液晶面板上实时显示测量结果(触摸屏);

  1563937122519035508.png    内置电池,可以维持2小时测试;

  1563937122519035508.png     能够将测量结果存储到设备内,并支持USB导出。


技术参数

分类

指标项

指标参数

备注

标准时间获取

卫星共视

≤3ns(1σ)


卫星授时

≤15ns(1σ)



1pps测量

测量不确定度

≤100ps


测量噪声

≤20ps



波形

TTL/485



阻抗匹配

50Ω



接口

BNC 2路(光口/电口各1路)



B(DC)测量

测量不确定度

≤1ns


支持协议

GJB 2991A-2008、IEEE 1344-1995



接口

BNC 2路(光口/电口各1路)



B(AC)测量

测量不确定度

≤100ns


调制比

2:1~6:1



接口

BNC 1路



NTP/PTP测量

NTP测试精度

≤100ns


PTP测试精度

≤20ns

E1测量

测量不确定度

≤100ns


接口

BNC 2路



TOD测量

测量不确定度

≤10us


频率测量不确定度

测量不确定度


≤1e-13/1s

≤2e-14/10s


接口

RS232 1路



1pps信号输出

波形

TTL


授时精度

≤20ns



幅度

3-5V



脉宽

≥10µs



上升沿

<2ns



接口

BNC  1路



10MHz信号输出

输出波形

正弦波


输出功率

≥8dbm



频率准确度

≤1e-12/天

锁定24小时


频率稳定度

≤3e-12/1s



≤3e-12/10s




接口

BNC  1路



B码信号输出

授时精度

≤10ns


接口

BNC  1路



通信接口

串口

RS232  1路

兼TOD输出

网口

RJ-45  1路

兼NTP授时


工作环境

工作温度

-20°C ~ +60°C


存储温度

-50°C ~+ 85°C



物理特性

尺寸规格

436mm×176 mm×230 mm

标准机柜2U

电气特性

电源

220V±10%


功耗

≤30W
